Настройка маршрутизатора asus rt-n12

Конфигурация ASUS RT-N12 через web-интерфейс

Далее описана настройка роутера asus rt n12 с использованием браузера.

1. В строке адресов браузера напишите адрес роутера 192.168.1.1, после чего появиться окошко входа в систему.
2. Если установка и подключение выполнены верно, впишите данные Имя пользователя и Пароль. По умолчанию их значение — admin.

Для удобства, переведите web-интерфейс на понятный вам язык. Выберите его из выпадающего списка в верхней части окна.

Меню выбора языка

Смена стандартного пароля

Чтобы установить свой пароль:

1. Кликните по вкладке Administration.
2. Ведите парольную фразу в форму Change system’s pass­word. Обязательно запишите её.
3. Нажмите Apply для сохранения.

Замена заводского пароля

Получение доступа к сети Интернет

Чтобы отредактировать настройки маршрутизатора для доступа к Интернету:

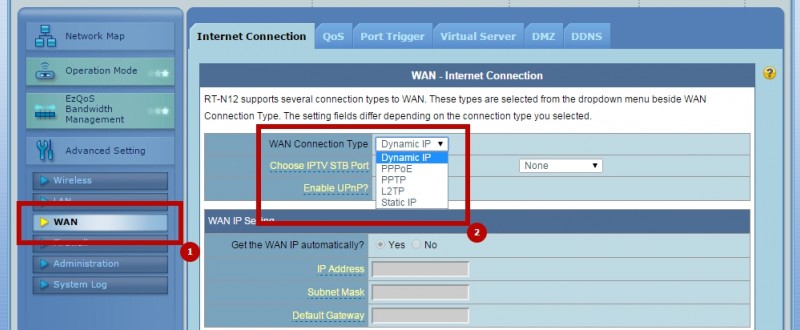

1. Перейдите на страницу настроек, кликнув по вкладке WAN.
2. Выберите тип соединения, используемый вашим провайдером.

Выбор типа соединения

1. Впишите необходимые данные, согласно типу подключения (предоставляются поставщиком интернет-услуг).
2. Нажмите Apply, чтоб все сохранить.

Создание / редактирование настроек беспроводной сети

О настройке wifi сети расскажет инструкция ниже.

• Перейдите на страницу настроек кликнув по вкладке Wire­less в левом меню.
  1. В графе SSID впишите название будущей сети wifi.
  2. В пункте Hide SSID укажите хотите ли скрывать имя сети (Yes) или нет (No).
  3. В списке Wire­less Mode есть возможность выбрать стандарт подключения. Рекомендуем оставить Auto.
  4. Authen­ti­ca­tion Method позволит выбрать метод шифрования сети. Рекомендуем WPA2-Personal.
  5. В строке WPA Pre-Shared Key впишите пароль чтобы осуществить подключение к вашей сети wifi.

Параметры сети wi-fi

По завершению настроек, жмем Apply, для сохранения таковых.

Восстановление параметров маршрутизатора

• Для сброса настроек, перейдите по вкладке левого меню Advanced Set­ting и в появившемся окошке выберите Restore/Save/Upload Setting.
• Выберите дальнейшее действие:
  • Fac­to­ry default — вернуть заводские настройки.
  • Save set­ting — сохранить все проделанные конфигурации.
  • Restore set­ting — загрузить файл с уже имеющимися настройками.

выбор: сброс / восстановление настроек

Как вы могли убедиться, настроить роутер своими руками, не так уж сложно. Не бойтесь пробовать, заводские настройки всегда можно вернуть. Главное не выдергивайте шнур питания. У вас обязательно все получиться.

Зачастую прошивки схожих моделей роутеров идентичны. Предлагаем вам взглянуть видео как настроить соединение PPPoE и IPTV (untag) на Asus RT-N10, RT-N10 C1, RT-N10 B1, RT-G32 C1, RT-N12

Сохранение / восстановление настроек роутера

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Дополнительные настройки, меню Администрирование;, вкладка Восстановить/Сохранить/Загрузить настройки.

• Для сохранения текущих настроек роутера необходимо нажать кнопку Сохранить. Файл с настройками будет сохранен в указанное место на жёстком диске.
• Для восстановления настроек настроек из файла, необходимо нажать кнопку Выберите файл, указать путь к файлу с настройками, затем нажать кнопку Отправить.

Внимание! Нажатие кнопки Восстановить приведет к восстановлению заводских настроек!

Первое включение

Итак, вот он – новенький и блестящий, только что из коробки. Первое, что делают опытные пользователи – устанавливают самую свежую версию прошивки (firmware), которая по максимуму раскрывает потенциал устройства. Прошивку для этой и других моделей необходимо брать только на сайте производителя! Иначе ваш роутер может превратиться в рогатый «кирпич».

Порядок действий при обновлении firmware:

• Скачайте firmware на компьютер и распакуйте архив.
• Подсоедините к маршрутизатору блок питания и подключите его к электросети, после чего включите устройство кнопкой «Power».

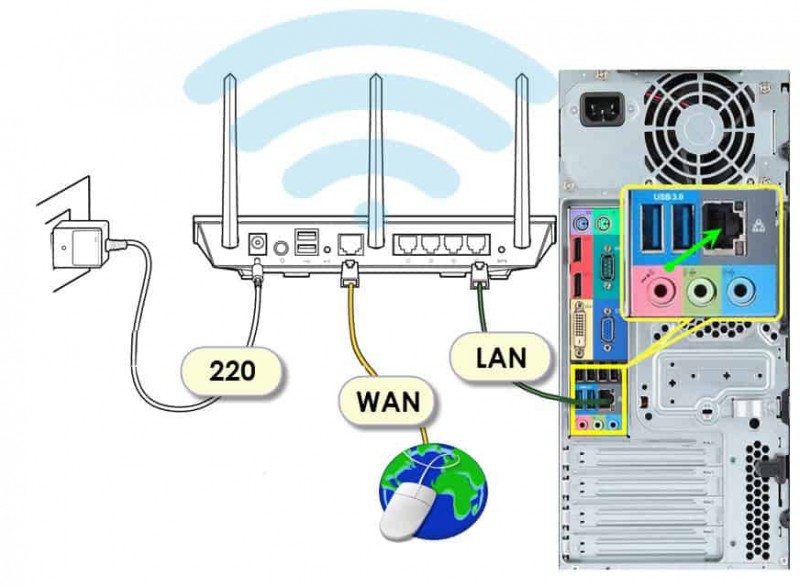

• Подсоедините маршрутизатор к компьютеру с помощью патчкорда (сетевого кабеля): один конец вставьте в разъем сетевой карты ПК, а второй – в любой из LAN-портов устройства. На Asus RT-N12 D1 это желтые гнезда 1-4, синее гнездо WAN предназначено для кабеля Интернет-провайдера.

Войдите в веб-интерфейс маршрутизатора: запустите любой браузер и вбейте в адресную строку 192.168.1.1 (его локальный IP). В окно аутентификации впишите: имя пользователя (username) – «admin» и пароль (password) – «admin». Эти сведения указаны на этикетке, которая приклеена к днищу аппарата.

Данные для входа в веб-интерфейс (в народе часто называемый «веб-мордой») могут быть и другими. Например, сетевой адрес – 192.168.0.1 или “tplinklogin.net” (на некоторых моделях tp-link), логин с паролем – «mts», «beeline» или что-то еще. Главное знать, где их искать – на заводской этикетке с нижней стороны корпуса любого роутера. Всегда.

Первым после входа в веб-интерфейс Asus RT-N12 D1 и других подобных моделей Asus вы увидите окно быстрых настроек Интернета. Оно нас пока не интересует, поэтому откройте вторую вкладку и кликните по значку в виде домика – это перенесет вас в главное меню.

• Зайдите в раздел «Администрирование» и откройте вкладку «Обновление микропрограммы». На устройствах других марок этот раздел может называться «Система» или «System Tools», а нужный пункт меню – «Обновление ПО» или «Upgrade Firmware».
• Вверху окна указана текущая версия прошивки. Если та, которую вы скачали, новее, нажмите кнопку «Выберите файл» и укажите ее расположение. Кликнув следом «Отправить», вы запустите обновление.

Внимание! Ни в коем случае не вмешивайтесь в процесс установки прошивки – не нажимайте никаких кнопок на аппарате, не отсоединяйте сетевой кабель, не выключайте и не перезагружайте компьютер

Когда прошивка установится, выйдите из веб-интерфейса и нажмите на корпусе аппарата кнопку «Reset», которая выполнит сброс настроек.

Быстрая автоматическая настройка

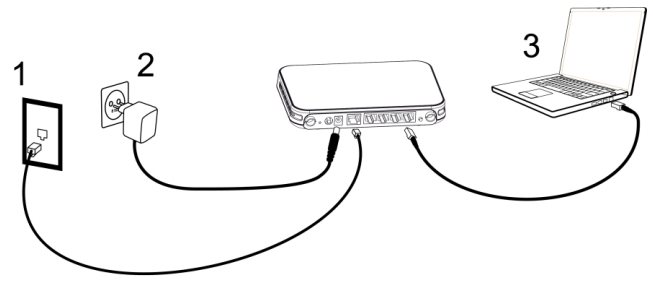

• Подключите к WAN-порту маршрутизатора кабель провайдера (в моем примере это синее гнездо, отмеченное значком, похожим на логотип Internet Explorer, на некоторых других моделях оно подписано «INTERNET»).
• Откройте веб-интерфейс. Функция «Быстрая настройка Интернета» способна автоматически распознавать тип соединения. Щелкните в первом окне «Перейти» и сделайте следующее:

Укажите логин и пароль подключения, которые вам дал поставщик услуг.

Дайте вашей беспроводной сетке уникальное имя и придумайте сетевой ключ (пароль для подключения).

На этом быстрые настройки закончены. Щелкните «Применить».

Ручная настройка (для опытных)

Узнайте у провайдера следующие данные:

• Тип соединения WAN.
• Имя и пароль вашей учетной записи.
• Mac-адрес, к которому привязан ваш договор (если поставщик интернета не использует идентификацию по MAC, то не нужно).
• ИП-адрес, основной шлюз и маску подсети (если вам назначен статический ИП).
• Адреса DNS, если не используется автоматическое подключение.
• Если нужно – другие данные: сервер VPN (при соединении PPTP и L2TP), параметры pppd, имя службы, концентратора доступа и т. д.

Зайдите в главное меню «веб-морды» и в разделе «Дополнительные настройки» щелкните «Интернет». Основные параметры WAN находятся на вкладке «Общие».

Прежде всего, в «Основных параметрах» установите свой тип WAN-подключения. Остальное – «Включить WAN, NAT, UpnP», оставьте как есть, если провайдер ничего про это не уточнил.

В «Настройке IP-адреса WAN» оставьте значение «автоматически», если вам не выдан статический ИП, что является дополнительной платной услугой.

В «Параметрах учетной записи» обязательно укажите логин и пароль. Остальное – по обстоятельствам.

В «Специальных требованиях поставщика», если нужно, пропишите адрес ВПН, имя хоста и Мак, указанный в договоре. Щелкните «Применить».

Настройка роутера asus rt n12 для билайн и мтс

В целом, инструкция по настройке роутера asus rt n12 для мтс, билайн и других «мобильных» провайдеров аналогична настройке маршрутизатора для ростелеком.

Здесь во вкладке «WAN» — «Интернет-соединение» установите следующие значения:

— тип WAN-подключения — выставляем пункт L2TP;

• — включить UPnP — установите маркер на «Да»;
• — получить IP адрес WAN автоматически – отметьте маркером «Да»;
• — подключаться к DNS-серверу автоматически — выберите вариант «Да»;
• — сервер L2TP (VPN) — для beeline вбиваете этот адрес tp.internet.beeline.ru.

«Имя пользователя» и «пароль» в данном случае выдаются абоненту компанией-поставщиком услуг «Билайн». Введите их. Остальные параметры изменять не нужно — смело жмите кнопку «Применить».

Однако при настройке роутера для МТС есть определенные тонкости.

Во вкладке выбора WAN-подключения необходимо установить автоматический режим соединения. Логин и пароль нужно ввести в соответствующую вкладку «Настройка учетной записи и соединения» — их вы получаете непосредственно от оператора.

Смена пароля для входа в админ-панель

Все системные настройки роутера, и смена пароля в том числе, собраны на странице «Администрирование» блока дополнительных настроек. Здесь на отдельных вкладках можно сменить пароль, обновить обшивку, выбрать один из трёх режимов работы.

Вкладка «Система» даёт возможность сменить пароль, установить время роутера, настроить возможность удаленного управления (полезно, когда нужно управлять домашним роутером с работы или настраивать девайс, находящийся в одном офисе из другого).

Здесь же настраивается поведение кнопки WPS. В обычных условиях она включает на роутере режим автоматической настройки клиентского устройства для его доступа по Wi-Fi, но здесь можно перенастроить кнопку.

Отдельно стоит упомянуть настройку часов. Так как некоторые функции завязаны на времени, рекомендуется использовать такие же настройки, как на компьютерах домашней сети. В отдельных случаях маршрутизатор может служить сервером точного времени. Для этого нужно указать ссылку на такой сервер в интернете.

Заходим в настройки роутера

В адресной строке браузера вводится стандартный адрес — http://192.168.1.1.

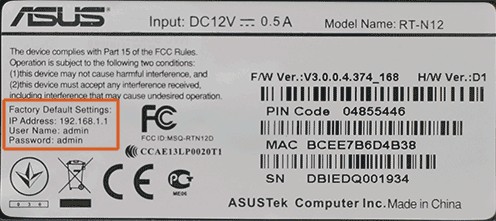

В окне для ввода имени пользователя и пароля по умолчанию Asus Rt N12 вводится “admin” потом их можно будет сменить.

Пользователя встречает главная страница настроек, где кратко описываются характеристики устройства. Если аппарат новый, то выбор любой функции предлагает одно решение — автоматическая настройка. Если сбросить роутер к заводским параметрам, пользователю снова будет предлагаться начать с автоматической настройки.

Если зайти в настройки роутера после начальных настроек, то станут доступны и другие функции. Родительский контроль, NAT, замена MAC адреса, перенаправление портов.

Автоматическая настройка

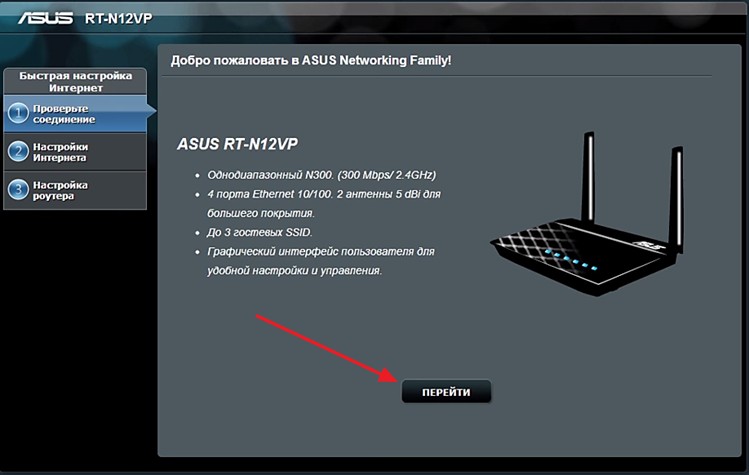

Для быстрой настройки белый Asus Rt N12 предлагает несколько экранов:

1. На странице описания (картинка выше) нужно нажать на кнопку «Далее».
2. На следующей странице пользователю предлагается сменить данные для входа в админ панель.
3. В зависимости от версии прошивки, имя пользователя может не измениться, хотя экран предлагает сменить и его.
4. Новый экран — настройка беспроводной сети. Надо придумать имя сети SSID (по нему роутер будет виден всем домашним устройствам) и пароль, если нет желания, чтобы вашей сеткой пользовался сосед за стенкой.
5. Следующий экран показывает сводные настройки сети, нажимаем «Далее».
6. Wi-Fi уже работает, а вот выход в интернет — не обязательно. Но его можно настроить чуть позже. Новый экран предлагает простой способ проверки, всё ли настроено верно — подключиться к созданной сети.

Так как произойдёт переподключение, пользователю станут доступны полные настройки роутера Asus Rt N12. Если же новая сеть не найдена или к ней подключиться не удается, настройку Wi-Fi инструкция рекомендует выполнить отдельно — ручной настройкой.

Ручная настройка

После проведения автоматической настройки и повторного входа пользователь может настроить дополнительные функции роутера — выход в интернет (если автоматические настройки не уловили верных параметров), настройку домашней сети, IPTV, прописать нужные маршруты или включить родительский контроль.

Часто маршрутизатор неверно определяет настройки интернета для Билайн, Ростелекома, а иногда и Дом ру.

Ниже приведены скриншоты с настройками WAN у этих провайдеров.

Подключение Билайна

Здесь:

1. Тип подключения — «L2TP».
2. Получить IP-адрес Wan автоматически — «Да».
3. Подключаться к DNS-серверу автоматически — «Да».
4. VPN-сервер — tp.internet.beeline.ru
5. Имя пользователя и пароль берутся из договора с провайдером.
6. Остальные параметры настраиваются на своё усмотрение.

Подключение Ростелекома, Дом ру

Для Ростелеком и других провайдеров, использующих РРРоЕ для выхода в интернет, настройки немного отличаются.

Выбирается тип подключения — РРРоЕ, остальное согласно картинке. Имя пользователя и пароль берутся из договора.

Подключение и параметры Wi-Fi

Если ранее автоматическая настройка не сумела поднять беспроводную сеть, самое время её настроить. Выполняется это на странице «Беспроводная сеть» блока дополнительных настроек в левом меню.

Тут проверяется имя сети, и параметры подключения. Остановимся на нескольких моментах:

1. Скрыть SSID — позволяет убрать сеть роутера из списка видимых на устройствах. Те, кто подключился ранее, смогут по-прежнему соединяться с интернетом, а для новых пользователей или соседей сетка будет не видна. Эта опция включается на усмотрение владельца.
2. Режим беспроводной сети. Все современные устройства хорошо работают в режиме n, однако если у пользователя есть более старое устройство, оно может не найти сеть в n режиме. Его подключение настраивается здесь, устанавливаем режим работы во всех доступных вариантах. Режим авто — как на картинке, даёт роутеру возможность самому решать, какой режим использовать при соединении с клиентским устройством.

Для модификации Rt N12 VB руководство рекомендует пользователю настроить ряд параметров, собранных на вкладке «Профессионально»

Пользователю напоминается, что лучше тут ничего не трогать — всё уже настроено, менять что-либо здесь нужно, только понимая, к чему это приведет.

2 Интересные настройки:

1. Включить радио модуль. Установите «Нет» и сеть выключится, соединиться не сможет никто.
2. Включить беспроводной планировщик. Установка «да» делает активными ещё несколько настроек. Своего рода родительский контроль — время работы сети. Настраивается вплоть до минут. Интересно, что выбрать диапазон можно по отдельности для выходных и рабочих дней. Либо же отключить сетку полностью, скинув один из семи флажков.

Смена пароля для входа в админ-панель

Все системные настройки роутера, и смена пароля в том числе, собраны на странице «Администрирование» блока дополнительных настроек. Здесь на отдельных вкладках можно сменить пароль, обновить обшивку, выбрать один из трёх режимов работы.

Вкладка «Система» даёт возможность сменить пароль, установить время роутера, настроить возможность удаленного управления (полезно, когда нужно управлять домашним роутером с работы или настраивать девайс, находящийся в одном офисе из другого).

Здесь же настраивается поведение кнопки WPS. В обычных условиях она включает на роутере режим автоматической настройки клиентского устройства для его доступа по Wi-Fi, но здесь можно перенастроить кнопку.

Отдельно стоит упомянуть настройку часов. Так как некоторые функции завязаны на времени, рекомендуется использовать такие же настройки, как на компьютерах домашней сети. В отдельных случаях маршрутизатор может служить сервером точного времени. Для этого нужно указать ссылку на такой сервер в интернете.

Настройка Wi-Fi

Сделать ASUS RT N12 VP маршрутизатором, с помощью которого, интернет будет раздаваться для других устройств, тоже не трудно. Итак, Wi-Fi на роутере n12vp настраивается в разделе «Беспроводная сеть». Введите такие параметры в пункте «Общие»:

• SSID — название сети (требуется ввести любое название, которое поможет отличить вашу сеть от соседской);
• ключ WPA — придумайте надёжный пароль для своего Wi-Fi;
• метод проверки подлинности — WPA2-Personal;
• сохраните изменения.

Роутер RT N12 VP начнёт раздачу после перезагрузки устройства.

Как видим, настройка маршрутизатора ASUS RT N12 VP не отличается сложностью, достаточно только ознакомиться с представленной здесь информацией.

Обзор всех лампочек и разъемов

Передняя часть содержит 7 индикаторов, которые дадут понять состояние аппарата в этот момент.

Цифрой 1 мы обозначили самый главный светодиодный индикатор. Это индикатор питания. Индикатор может иметь несколько конфигураций:

1. Свет не горит. Это означает, что отсутствует питание, или же аппарат просто выключен.
2. Свет мигает с большой амплитудой. Это значит, что роутер только запускается.
3. Свет мигает с маленькой амплитудой, быстро. Это означает, что происходит автоматизация.
4. Свет горит без мигания. Это значит, что система загружена и ее можно использовать.

Цифрой 2 мы обозначили индикатор, который определяет состояния Wi-Fi роутера ASUS RT N12 D1 на данный момент. Он имеет три конфигурации:

1.     Свет не горит. Нет питания или может быть отключен беспроводной режим.

2.     Свет мигает. Это значит, что идет передача информации.

3.     Свет просто горит. Девайс готов к передаче данных, но никакого обмена пакетами в данный момент не происходит.

Цифрой 3 мы обозначили индикатор, определяющий подключение маршрутизатора к сети Internet. Всего две конфигурации:

1.     Не горит – интернета нет. Это может быть из-за неуплаты, из-за проблем со связью, из-за отключения от интернета в установках оборудования.

2.     Горит – все должно работать исправно.

Цифрами 4-7 обозначены индикаторы состояния локальных портов. По три конфигурации у каждого:

1.     Не горит – шнур отключен.

2.     Свет мигает – выполняется обмен информацией.

3.     Свет просто горит – это признак того, что порт занят кабелем подключения ПК к сети.

На задней панели располагаются разъёмы и переключатели. На ней индикаторов нет.

1.     Кнопка WPS (начиная с правой части стороны), которая используется для быстрого входа в сеть.

2.     Порт WAN, он предназначен для присоединения кабеля интернета к маршрутизатору.

3.     Четыре сетевых порта, которые нужны для непосредственного подключения ПК к маршрутизатору через кабели.

4.     Микроразъем для шнура питания.

5.     Клавиша включения и выключения.

6.     Клавиша сброса настроек. Она есть внутри дырочки, зажимать ее на семь секунд для сброса к заводским настройкам. На заводских установках стоит стандартный пароль и логин.

Wi-Fi на роутере

Для предоставления доступа к internet по Wi-Fi при помощи Asus RT N12VP необходимо выполнить следующие действия:

выполняем авторизацию через WEB-интерфейс;</li>переходим в раздел «Беспроводная сеть» и открываем вкладку «Общие»;</li>заполняем поле «SSID» — латинскими буквами обозначаем имя Wi-Fi;</li>выбираем подходящий метод защиты передаваемых данных в поле «метод проверки подлинности» — обычно это «WPA2-Personal»;</li>прописываем ключ доступа к Wi-Fi, который будет использоваться на всех без исключения устройствах в поле «Предварительный ключ WPA»;</li>нажимаем на кнопку «Применить».

После выполнения всех перечисленных выше действий можно смело приступать к подключению различного рода устройств по средствам Wi-Fi.

Также при необходимости можно воспользоваться дополнительными опциями, представленными в следующих вкладках:

• «WPS»;
• «Мост»;
• «Фильтр MAC-адресов беспроводной сети»;
• «Radius»;
• «Профессионально».

Большой количество разнообразных параметров и опций является самым важным преимуществом модели ASUS RT N12VP. Дружественный интерфейс дает возможность сделать сеть «под себя» любому пользователю с учетом специфики её использования в конкретном случае.

</li>

Что нужно знать?

Особенности настройки и замены стандартных значений для роутера Asus:

• для того, чтобы зайти в интерфейс маршрутизатора нужно знать логин и пароль;
• если один из этих показателей утерян, то требуется сброс всех настроек. Это означает, что устройство нужно настраивать с нуля, при этом доступ к сети будет потерян даже для локального соединения;
• произвести замену можно даже без подключения каких-либо устройств по WI-FI. Для этого необходим только компьютер и сетевой кабель.

При первоначальной настройке интернета курьеры-настройщики изменяют в роутерах Asus пароль по умолчанию на серийный номер, обозначенный на коробке (S/N). При последующих перенастройках в качестве пароля для оборудования и WI-FI рекомендуется применять S/N.

Важно знать, что изменять пароль роутера Asus необходимо при локальном подключении. К маршрутизатору необходимо подключить компьютер или ноутбук, при помощи которых будут производиться изменения

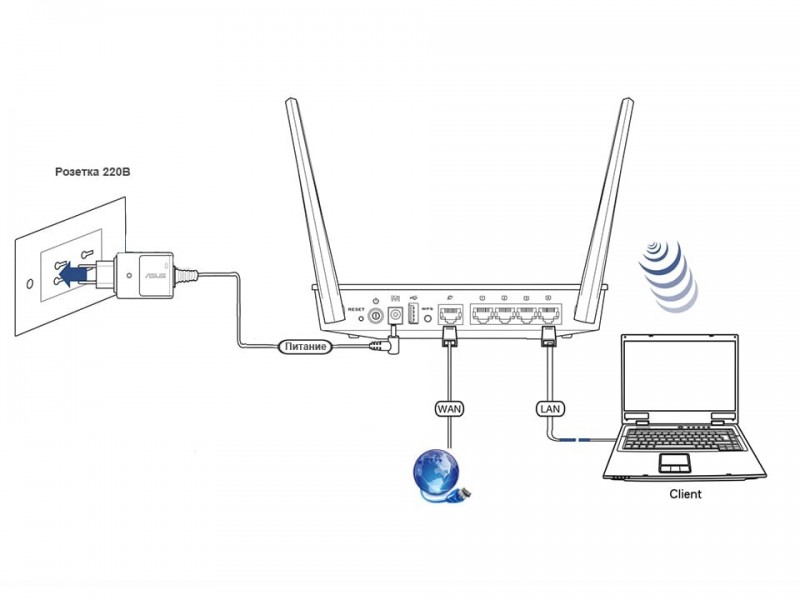

Кабель подключается к любому из LAN портов с одной стороны, к разъёму на сетевой карте компьютера, с другой стороны.

Далее в адресной строке браузера нужно указать IP адрес устройства, ввести логин и ключ по умолчанию. IP адрес и другие заводские данные для доступа к конкретной модели можно увидеть на наклейке внизу роутера. В большинстве случаев адрес стандартный – 192.168.1.1. Следует знать, что беспроводные роутеры Asus используют веб-интерфейс, это позволяет настроить модем с применением любого из браузеров.

Вход в настройки описан в следующем видео:

Многие не понимают разницы между сбросом маршрутизатора и его перезагрузкой, думая, что это одно и тоже. Однако, это разные вещи. Чтобы перезагрузить роутер, его нужно просто включить и выключить. Сброс же приводит к потере всех параметров и приведению их к заводским настройкам. После сброса данных до заводских настроек появляется возможность использовать секретный код по умолчанию и задавать новый.

Подключение к сети после сброса настроек

Роутеры совместимы практически со всеми российскими интернет-провайдерами. Для подключения главное заранее в технической поддержке узнать протокол связи, который использует оператор. Большинство крупных российских провайдеров используют протокол РРРоЕ. Его нужно выбрать в меню маршрутизатора в поле «Тип WAN подключения».

Настройка роутера при помощи панели управления

К настройке router ASUS следует прибегать после того, как установится связь между роутером и ПК. Вне зависимости от браузера в адресной строке прописывается такой адрес: 192.168.1.1. При правильном наборе адреса сразу откроется панель управления.

Главная страница настроек выглядит так:

Необходимо сделать клик «Перейти». Пользователю надо придумать свой индивидуальный пароль. Он понадобится для Панели Управления. Пароль необходимо указывать при любых обстоятельствах. Также требуется подтверждение пароля. После этого жмите на кнопку «Далее».

На этой странице можно сменить пароль:

Вводим название используемой Вай-Фай сети в «Имя сети», затем «Сетевой ключ», нажимаем «Применить». Практически сразу произойдет перезагрузка маршрутизатора. После перезагрузки можно пользоваться новой беспроводной сетью. Она будет иметь тот пароль, который вы установили.

Настройка Вай-Фай:

Если провайдер осуществляет подключение при помощи «Автоматического IP», то все проходит без осложнений, никаких дополнительных проблем не возникает. Все требуемые параметры выставляются в автоматическом режиме. Можно подключаться к интернету и проводить все необходимые действия.

Смена пароля от WiFi и параметров сети

Также иногда приходится менять пароль от WiFi или даже название беспроводной сети, которую транслирует роутер в радиоэфир. К параметрам для подключения к WiFi можно получить доступ, зайдя в меню «Беспроводная сеть». Главные настройки находятся во вкладке «Общие»

Основное

Тут много всяких конфигураций, так что пройдемся по самым важным пунктам.

• Имя сети (SSID) — название wifi сети, которое отображается на компьютере, когда вы ищете тот сигнал, к которому хотите подключиться. Его можно поменять на другой. А также для усиления безопасности сделать вашу сеть невидимой, если поставить галочку на одноименном пункте. Тогда никто не узнает имени вашей сети и не сможет ее обнаружить и взломать.
• Режим беспроводной сети — выбор стандарта WiFi. Желательно оставлять на «авто» (b/g/n/ac/ax), чтобы как старые, так и новые устройства могли подключаться к роутеру
• Ширина канала — установка максимальной пропускной способности беспроводного канала связи. Ставим на универсальное или максимальное значение
• Канал — выбор частотного канала трансляции сигнала WiFi, чтобы ваша сеть не пересекалась с соседними от других маршрутизаторов. И как следствие, чтобы не падала скорость.
• Метод проверки подлинности — тип шифрования пароля для подключения к беспроводной сети роутера. Для максимальной защиты ставим WPA2 или более новый WPA3
• Предварительный ключ WPA — за этим хитрым термином скрывается не что иное, как пароль от WiFi. В этом поле вы можете указать свое значение для своей сети.

WPS

Если перейти во вкладку WPS, то мы увидим панель для установки параметров связи с беспроводными устройствами, которые поддерживают автоматическое подключение к роутеру без необходимости ввода пароля. Например, принтера или усилителя wifi.

Иногда в зависимости от производителя и модели оборудования для установки связи между ним и маршрутизатором требуется вводить PIN-код. Например, при подключении принтера по wifi — я подробно рассматривал эту особенность в отдельной инструкции. Функция для его ввода также здесь имеется.

Фильтр MAC адресов Asus

Настройка фильтрации устройств по их MAC адресам на роутере Asus позволяет разрешить или наоборот запретить подключаться к интернету и локальной сети определенным компьютерам, ноутбукам, смартфонам и прочим девайсам, добавленным в черный или белый список.

Роутер Asus rt-n12: индикаторы и разъемы

На передней панели маршрутизатора представлено семь светодиодных индикаторов:

1 — индикатор питания (Power);

•  —  не горит – питание не подключено;
•  — горит ровным зеленым светом – систему можно использовать;
•  — медленно мигает – идет загрузка системы;
•  — быстро мигает – процесс авторизации WPS.

2 — индикатор состояния беспроводной сети WiFi;

•  — «откл» – нет питания (либо отключена сеть);
•  — горит ровным зеленым светом – система готова к обмену данными по беспроводному каналу;
•  — мигает – идет передача данных (беспроводная сеть).

3 — индикатор подключения к сети Интернет (WAN);

•  — «откл» – интернет от провайдера «на роутер» не поступает (возможно, возникли проблемы «на линии» или же сервис приостановлен за неуплату);
•  — горит ровным светом – активное подключение к интернету;

4 — индикаторы подключения по локальной сети (порты LAN 1-4);

•  — «откл» – сетевой кабель не подключен (либо нет электричества);
•  — горит – соответствующий порт занят активным подключением внешних устройств к сети по Ethernet-кабелю;
•  — мигает – передаются данные (через кабель).

Задняя панель оснащена несколькими разъемами под коннектор RJ 45 и переключателями:

•  — один отдельно расположенный порт WAN (для подключения Ethernet кабеля);
•  — разъемы LAN1-LAN4 (подключение сетевых устройств);
•  — один круглый разъем для подключения адаптера питания;
•  — стандартная кнопка питания;
•  — кнопка WPS для быстрой авторизации в домашней сети;
•  — кнопка сброса настроек маршрутизатора до заводских (удерживать 7 секунд);

Подключение роутера к Wi-Fi

Перед тем, как настроить роутер, потребуется осуществить подключение. Весь процесс легко представить в виде понятного и легкого для выполнения перечня шагов:

Схема подключения роутера к компьютеру

• Подключить роутер к сети питания можно при помощи разъема DC In. Вход дислоцируется на задней стороне;
• Непосредственно адаптер питания присоединяем к сети в 220 В;
• Первичная настройка ASUS RT-N12 потребует использования «жесткого» подключения посредством wireless router с помощью кабеля интернет;
• Разъем LAN потребуется соединить с сетевой картой устройства.

Выполнив вручную такие незатейливые действия, включаем кнопку питания. Роутер установлен и подключен, а значит, готов к работе.

Разобравшись с тем, как правильно установить маршрутизатор, можно переходить к следующей части – настройке. При помощи команды, введенной в адресную строку (обычно это ip адрес устройства) можно попасть в интерфейс устройства.

Следует помнить об одной важной детали: в случае, если подключение роутера, осуществляемое вами, не первично, рекомендуется провести полный сброс настроек

Многофункциональный маршрутизатор для малого бизнеса и домашних сетей

• Три режима работы (маршрутизатор, точка доступа, повторитель).
• Две внешние антенны обеспечивают стабильный сигнал с широкой зоной охвата.
• Скорость передачи данных – до 300 Мбит/с.
• Встроенный VPN-сервер.

Компания ASUS представляет маршрутизатор RT-N12 VP B1, предназначенный для использования в домашних условиях или в небольшом офисе. Созданный по схеме 2T2R, он обеспечивает высокую скорость передачи данных по беспроводному соединению, которой будет достаточно для онлайн-игр, трансляции потокового видео, интернет-телефонии и прочих приложений. RT-N12 VP B1 отличается простотой настройки и поэтому прекрасно подходит для неопытных пользователей.

Широкая зона покрытия

Реализованные в этом устройстве технологии, в том числе две внешние антенны с высоким коэффициентом усиления, обеспечивают стабильный беспроводной сигнал с увеличенной зоной покрытия.

Гостевой доступ к сети Wi-Fi

С помощью RT-N12 VP B1 можно организовать до трех гостевых беспроводных сетей и для каждой из них задать индивидуальные права доступа и другие параметры.

Пользовательский интерфейс ASUSWRT

Удобный интерфейс и специальные «мастера» настройки облегчают конфигурирование в соответствии с потребностями пользователя. Даже новички смогут легко настроить интернет-соединение или сетевой принтер.

Быстрая настройка

Настройка RT-N12 VP B1 – предельно легкий и простой процесс, состоящий из трех этапов и занимающий не более минуты. Достаточно лишь включить маршрутизатор, подключить к нему необходимые кабели и открыть веб-браузер на любом устройстве с Wi-Fi, например ноутбуке или планшетном компьютере.

Расширение беспроводной сети

Режим повторителя служит для усиления беспроводного сигнала и увеличения зоны покрытия сети Wi-Fi, что может пригодиться, например, в условиях большого офиса.

VPN-сервер

Для безопасного доступа в интернет можно запустить VPN-сервер с использованием шифрования PPTP.

Основные характеристики роутера ASUS RT-N12 VP

Страна	Китай
Общие
Тип оборудования	Роутер Wi-Fi Другие товары
Управление	Web-интерфейс
Тип подключения	Ethernet
Протоколы
Сетевые протоколы	L2TP, UPnP 1.0, IGMP, DNS
Протоколы доступа	PPTP, PPPoE
Беспроводная сеть
Wi-Fi	Есть
Стандарт беспроводной связи	802.11n, 802.11b, 802.11g Другие товары
Частота	2.4 ГГц Другие товары
Multiple SSID	Есть
WEP-шифрование	128 бит, 64 бит
WPA/WPA2	Есть
Количество антенн	2 Другие товары
Скорость
Скорость Ethernet портов	100 Мбит/с Другие товары
Максимальная скорость беспроводного соединения	300 Мбит/с Другие товары
Функции
Firewall	Есть
Dynamic DNS	Есть
Доступ по VPN	Есть
Интерфейсы
WAN	RJ-45
Ethernet	4 Другие товары
Корпус
Индикаторы	LAN, WLAN, Internet/WAN, Power
Установка на стену	Есть Другие товары
Установка на подставку	Есть Другие товары
Комплектация
Блок питания	Есть
Габариты и вес
Высота	2.8 см
Ширина	17.9 см
Глубина	12.8 см
Вес	0.275 кг
Цвет	Черный Другие товары

Схема подключения

Схема подключения роутера.

В любой желтый порт подключается кабель от ПК. Синий WAN-порт, подключается кабель от провайдера.

Настаиваем локальную сеть (LAN)

Внимание! Если вы не понимаете назначение этих параметров, оставьте их как есть!

Основные параметры локальной сети устанавливают на первых двух вкладках одноименного меню – «LAN IP» и «DHCP-сервер».

На вкладке «LAN IP» указан IP маршрутизатора в локальной сетке. Здесь, как видите, тот же адрес, что написан на этикетке, и вы можете его изменить (в пределах доступного пула адресов).

Дальше – «Сервер DHCP» (DHCP – протокол динамически конфигурации хостов). Если он включен, подключенные устройства будут автоматически получать IP-адреса. Если выключен и при этом активировано назначение вручную, то, соответственно, не будут.

Также на вкладке «DHCP» можно задать:

• начальный и конечный адрес пула в пределах подсети (например, подсеть допускает использование 256 ИП-адресов, но мы в целях безопасности ограничим их количеством сетевых устройств, которые есть у нас дома);
• время аренды ИП;
• основной шлюз (в некоторых случаях здесь прописывают ИП шлюза провайдера);
• IP DNS и WINS-серверов (последние используются в сетевых структурах на базе NetBIOS);
• IP и Mac-адреса хостов, работающих в обход DHCP (с ручным назначением IP).

Большинству домашних пользователей удобнее держать сервер DHCP включенным, то есть ничего не менять в этом разделе.

Подключение и быстрая настройка Asus RT-N12+

Подключите к роутеру питание. Если индикатор питания не загорелся, то проверьте, включено ли питание кнопкой сзади роутера. Подключите в WAN разъем сетевой кабель от провайдера, или модема. А в один из 4 LAN портов подключите кабель, которым и соедините роутер с компьютером. Если у вас нет компьютера, или ноутбука, или нет сетевого кабеля, то настроить роутер можно и по Wi-Fi. Но, лучше по кабелю, потом его можно будет отключить от компьютера.

Если настраивать будете по Wi-Fi, то просто подключите ноутбук (или другое устройство, настроить можно и с планшета, или телефона) к беспроводной сети, которая появится сразу после включения роутера. Сеть будет называться Asus, она будет не защищена паролем.

Если что-то не получается, то почитайте статью о подключении ноутбука к Wi-Fi.

Может быть такое, что сеть по умолчанию будет называться иначе, или будет с паролем. Возможно, кто-то уже пытался настроить наш Asus RT-N12. Я всегда советую перед настройкой делать сброс настроек. Нажмите и подержите секунд 10 кнопку на задней стороне (показывал ее на фото выше). Когда отпустите, все индикаторы потухнут и роутер начнет включатся.

Заходим в панель управления

После того как все подключили, открываем любой браузер, и набираем адрес 192.168.1.1. Сразу должны открыться настройки. Если этого не происходит, или что-то у вас пошло не так, то гляньте инструкцию по входу в настройки. Мы должны увидеть мастер быстрой настройки. Для начала нажимаем кнопку Перейти.

Дальше нам предложат установить пароль на защиту настроек роутера. Это нужно сделать обязательно. Укажите два раза пароль, запишите его где-то, что бы не забыть, и нажмите кнопку Далее.

На следующей странице нам нужно в поле Имя сети (SSID) указать имя вашей Wi-Fi сети, а в поле Сетевой ключ задать пароль для подключения к этой сети. Этот пароль так же где-то запишите.

Роутер подумает и перезагрузится. Появится Wi-Fi сеть с именем, которое мы только что задали. Подключитесь к ней уже с новым паролем, который мы только что установили.

После подключения вернитесь снова к настройкам. Должно появится окно с информацией о подключении. Нажмите Далее.

Роутер попросит у вас указать имя пользователя и пароль для доступа к настройкам (который вы задали в процессе настройки).

Если у вас все точно так, как я описывал выше, то вам очень повезло. Скорее всего, это значит, что ваш провайдер использует технологию соединения Автоматический IP, и роутер все настроил сам. Кстати, интернет через роутер уже должен работать. На этом настройку роутера закончена.

Но, если у вас тип соединения L2TP, PPPoE, или PPTP (провайдеры: Билайн, Дом.ру и другие), то настройка пойдет немного иначе. Вам просто нужно будет вручную задать некоторые параметры.
