Символ, обозначение и значок диаметра: три способа его вставки

Как ввести знак диаметра на клавиатуре в Word или Excel? — 4 рабочих способа

Иногда нам нужно написать знак диаметра на клавиатуре компьютера или ноутбука, и это вызывает большие сложности, тк на раскладке символ отсутствует. Но это решается — сегодня я расскажу вам про быстрые и проверенные способы, которые вы легко сможете использовать.

• Как написать знак диаметра в Word?
• Как поставить знак диаметра на клавиатуре в Excel?
• Самый простой и быстрый способ

Диаметр имеет обозначение – специальный символ «Ø», без которого не обойтись в таких ситуациях:

• чертежи, технические схемы;
• рекламные буклеты, прайсы;
• документы на продукцию, где указываются параметры окружности.

Потребность в знаке «Ø» периодически возникает и тогда для ввода пользуются либо горячими клавишами на компьютере либо через встроенные инструменты редактора.

Как написать знак диаметра в Word?

Ворд самый популярный текстовый редактор, для ввода диаметра в документ есть несколько способов.

С помощью кнопки «Дополнительные символы»

Знак «Ø» есть во всех офисных продуктах Microsoft. Просто нужно знать, где искать. Чтобы ввести знак диаметра в Office Word, требуется выполнить следующие действия:

1. установить курсор в нужно месте;

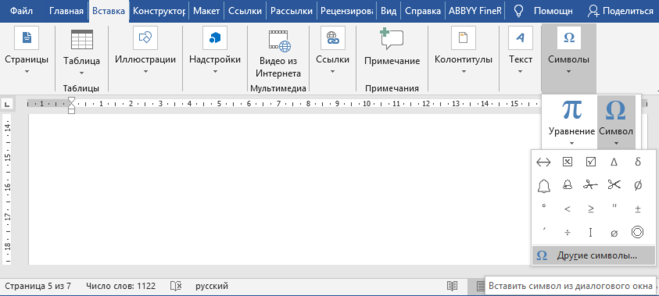

2. кликнуть на панели слева вверху графу «Вставка»;
3. справа под формулами найти меню «Символы»;
4. выбрать раздел «Другие»;
5. в новом окне в строке набора отыскать пункт «Дополнительная латиница-1»;
6. найти «Ø»;
7. вызвать контекстное меню, кликнуть «Вставить».

Этот способ выручает не только когда нужно напечатать знак диаметра в Ворде, но и в других программах Microsoft Office. В текстовых редакторах других разработчиков не применяется.

С помощью автозамены

Метод используется при включенной английской раскладке. Зажать клавишу «Ctrl», ввести «/» и букву «o». Размер перечеркнутой «o» зависит от регистра буквы:

• Ctrl + «/o» = ø;
• Ctrl + «/O» = Ø.

Сочетание клавиши ALT и кода

ASCII-код

Вставить знак диаметра с помощью комбинаций клавиш можно при включенном блоке цифр с правой стороны клавиатуры. Чтобы активировать раскладку, необходимо нажать кнопку NumLock. Обязательно переключить языковую панель на English.

Зажать левую клавишу альт и ввести цифры ASCII-кода в правой стороне раскладки. Символ вводится двумя наборами комбинаций – для большого и маленького значка:

• Alt + «0248» = ø;
• Alt + «0216» = Ø.

Вставка символа диаметр на клавиатуре не получится, если набирать цифры, которые находятся в верхней части раскладки. На некоторых ноутбуках отсутствует дополнительная панель с клавишей NumLock, поэтому пользователям таких устройств не подходит подобное решение.

Юникод

Также в Word знаки вводятся шестнадцатеричным кодом Unicode. В поле редактора нужно прописать обозначающие диаметр коды 00D8 или 00F8. Затем нажать совокупность клавиш «Аlt+X» в указанном месте документа высветится изображение – «Ø» или «ø», в зависимости от юникода:

• «00F8» => Alt + X = ø;
• «00D8» => Alt + X = Ø.

С помощью типографской раскладки Бирмана

Чтобы пользоваться таким способом, как вставка символа диаметра, на компьютер загружается специальная раскладка Ильи Бирмана. Она активируется в настройках «Панели управления». Подробная инструкция по установке прилагается на сайте приложения.

Обозначение «Ø» вводится сочетанием клавиш правый Alt + d.

Как поставить знак диаметра на клавиатуре в Excel?

Знак диаметра в Microsoft Office Excel вводим так же как в Ворде.

1. На клавиатуре набрать комбинацию Alt + «0216».
2. Добавить «Ø» из вкладки «Вставка». Для поиска в окне таблицы ввести 00D8.
3. Дважды кликнуть мышкой, чтобы вставить знак диаметра в Эксель.

Самый простой и быстрый способ

Копировать готовый знак «Ø» с моего сайта или добавить в документ через таблицу символов в Ворде. Затем скопировать («Ctrl»+«C») и вставить («Ctrl»+«V») значок диаметра в необходимую строку редактора или ячейку таблицы.

Ввод знака диаметра – простая операция и вышеописанные способы используют из-за удобства. ASCII-коды – лучший метод создать перечеркнутую «О» или другие символы. Заучивать коды необязательно – достаточно зайти на мой сайта. Но если требуется повысить скорость работы в текстовых редакторах, основные комбинации кодов полезно знать наизусть.

Как написать знак диаметра в Word?

Ворд самый популярный текстовый редактор, для ввода диаметра в документ есть несколько способов.

С помощью кнопки «Дополнительные символы»

Знак «Ø» есть во всех офисных продуктах Microsoft. Просто нужно знать, где искать. Чтобы ввести знак диаметра в Office Word, требуется выполнить следующие действия:

1. установить курсор в нужно месте;
2. кликнуть на панели слева вверху графу «Вставка»;
3. справа под формулами найти меню «Символы»;
4. выбрать раздел «Другие»;
5. в новом окне в строке набора отыскать пункт «Дополнительная латиница-1»;
6. найти «Ø»;
7. вызвать контекстное меню, кликнуть «Вставить».

Этот способ выручает не только когда нужно напечатать знак диаметра в Ворде, но и в других программах Microsoft Office. В текстовых редакторах других разработчиков не применяется.

С помощью автозамены

Метод используется при включенной английской раскладке. Зажать клавишу «Ctrl», ввести «/» и букву «o». Размер перечеркнутой «o» зависит от регистра буквы:

• Ctrl + «/o» = ø;
• Ctrl + «/O» = Ø.

Сочетание клавиши ALT и кода

ASCII-код

Вставить знак диаметра с помощью комбинаций клавиш можно при включенном блоке цифр с правой стороны клавиатуры. Чтобы активировать раскладку, необходимо нажать кнопку NumLock. Обязательно переключить языковую панель на English.

Зажать левую клавишу альт и ввести цифры ASCII-кода в правой стороне раскладки. Символ вводится двумя наборами комбинаций – для большого и маленького значка:

• Alt + «0248» = ø;
• Alt + «0216» = Ø.

Вставка символа диаметр на клавиатуре не получится, если набирать цифры, которые находятся в верхней части раскладки. На некоторых ноутбуках отсутствует дополнительная панель с клавишей NumLock, поэтому пользователям таких устройств не подходит подобное решение.

Юникод

Также в Word знаки вводятся шестнадцатеричным кодом Unicode. В поле редактора нужно прописать обозначающие диаметр коды 00D8 или 00F8. Затем нажать совокупность клавиш «Аlt+X» в указанном месте документа высветится изображение – «Ø» или «ø», в зависимости от юникода:

• «00F8» => Alt + X = ø;
• «00D8» => Alt + X = Ø.

С помощью типографской раскладки Бирмана

Чтобы пользоваться таким способом, как вставка символа диаметра, на компьютер загружается специальная раскладка Ильи Бирмана. Она активируется в настройках «Панели управления». Подробная инструкция по установке прилагается на сайте приложения.

Обозначение «Ø» вводится сочетанием клавиш правый Alt + d.

Символ, обозначение и значок диаметра: три способа его вставки

На компьютерной клавиатуре присутствуют не все символы. Нет на ней и символа диаметра. Общепринятое обозначение диаметра выглядит следующим образом — «Ø». Но при этом существует масса способов вставить его во многих различных приложениях.

Наиболее популярным среди них является использование кодов ASCII. Второй способ связан с офисным пакетом компании Microsoft и работает только там. Третий метод это применение буфера обмена.

Для его исполнения нужен непосредственно сам значок диаметра, который при помощи функции «копирования» и «вставки» будет вставлен в нужное приложение.

Все способы будут подробно рассмотрены и представлены в этой статье.

В каких ситуациях появляется потребность символа диаметра?

Существует масса ситуаций, при которых появляется такая потребность вставить знак «Ø» в нужный электронный файл.

Для примера, он может потребоваться при составлении чертежей, детальном оформлении прайс-листов, оформлении рекламных продуктов или обозначения трубных изделий или запорной арматуры.

Ученики, студенты или работники всяческих учреждений, предприятий либо организаций повседневно используют данный знак в процессе своей учебной, либо трудовой деятельности.

Перечислять примеры применения значка диаметра можно бесконечно долго, но и так понятно, что в некоторых ситуациях без него приходится достаточно трудно либо не комфортно. Именно поэтому далее по тексту мы рассмотрим три способа вставки символа диаметра в электронный документ.

Первый способ

Самым популярным способом можно назвать использование кодов ASCII. Он может быть осуществлен непосредственно самой ОС Windows

Для его реализации важно знать код – «0216», который в таблице кодов ASCII распознается как знак «Ø». Алгоритм ввода будет таковым:

Выбираем язык ввода «английский».
Следим за тем, чтобы клавиша «Num Lock» была включена, если сверху кнопки она не горит, то нужно ее включить.
После чего заходим в наше приложение. Следующим действием наводим наш указатель «мыши» (стрелочку) на рабочую зону и кликаем один раз левой кнопкой

Курсор должен замигать.
Теперь нажимаем клавишу «Alt» (неважно с какой стороны, слева или справа). После чего, не отжимая ее, на клавиатуре справа нажимаем 02 16

Теперь отпускаем все клавиши, после чего появится значок диаметра.

Главное достоинство данного способа это то, что он универсален. Он может работать во многих существующих приложениях. Особенность способа состоит в том что сам символ, в качестве исходника не нужен. Недостаток данного метода в том, что всегда нужно знать код.

Второй способ

Программа Word и другие приложения взаимозаменяемый метод ввода «Ø» связан с определенным набором таких программных приложений, как: Microsoft Office Word, Excel и других. Для примера введем знак диаметра в » Word». В других случаях алгоритм ввода будет аналогичным.

Во время работы заходим на панель инструментов на вкладку «Вставка». Она расположена в верхней части экрана между закладками «» и «Разметка страницы». Наводим на эту вкладку курсор мыши и кликаем один раз левой кнопкой. После этого в правой части экрана видим панель «Символы».

Там выбираем строку «Символ» и в появившемся списке нажимаем «Другие символы». Все эти действия осуществляются правой кнопкой мышки.

Теперь можно наблюдать открывшееся окно вставки. Находим нужный нам знак «Ø» за счет прокрутки найденных символов. В этом нам поможет колесо мыши. После удачного поиска «Ø», выделяем его одним нажатием левой кнопки мыши и кликаем кнопку «Вставить».

После этого закрываем окно. Затем наверняка появиться значок диаметра в Word (в рабочей зоне). Отрицательная сторона данного способа в том, что он будет работать только в одной группе программных продуктов. Поэтому везде его применить невозможно.

Третий способ

Так же одним из способов вставки «Ø» является применение буфера обмена и использование функций «Копировать» и «Вставить». Буфер обмена это определенная часть памяти компьютерной операционной системы, которая предназначена для временного хранения информации. Сначала требуется найти где-нибудь такой символ.

В качестве примера, можно значок диаметра вставить в ворд (word) в соответствии с вышеизложенным алгоритмом.

После чего его выделяем и копируем (по желанию можно использовать так называемые горячие клавиши «Ctrl»+»C»). Затем заходим в иное приложение и осуществляем действие вставки («Ctrl»+»V»).

Каждый пользователь может выбрать для себя наиболее подходящий способ вставки символа (знака) диаметра — «Ø», учитывая свой индивидуальный подход и персональные навыки.

В видео — наглядный пример, как вставить в Word значок диаметра.

Самый простой и быстрый способ

Копировать готовый знак «Ø» с моего сайта или добавить в документ через таблицу символов в Ворде. Затем скопировать («Ctrl»+«C») и вставить («Ctrl»+«V») значок диаметра в необходимую строку редактора или ячейку таблицы.

Ввод знака диаметра – простая операция и вышеописанные способы используют из-за удобства. ASCII-коды – лучший метод создать перечеркнутую «О» или другие символы. Заучивать коды необязательно – достаточно зайти на мой сайта. Но если требуется повысить скорость работы в текстовых редакторах, основные комбинации кодов полезно знать наизусть.

Поделиться статьей:

Урок: Как добавить градусы Цельсия в Ворде

Добавление знака “диаметр” с помощью специальных символов

Все специальные символы в Word находятся во вкладке “Вставка”, в группе “Символы”, к которой нам и необходимо обратиться за помощью.

1. Установите курсор в том месте текста, где нужно добавить значок диаметра.

2. Перейдите во вкладку “Вставка” и нажмите там в группе “Символы” на кнопку “Символ”.

3. В небольшом окошке, которое развернется после нажатия, выберите последний пункт — “Другие символы”.

4. Перед вами откроется окно “Символ”, в котором нам и предстоит найти обозначение диаметра.

5. В разделе “Набор” выберите пункт “Дополненная латиница-1”.

6. Кликните по значку диаметра и нажмите кнопку “Вставить”.

7. Выбранный вами специальный символ появится в документе в указанном вами месте.

Урок: Как поставить галочку в Ворде

Добавление знака “диаметр” с помощью специального кода

Все символы, которые находятся в разделе “Специальные символы” программы Microsoft Word имеют свое кодовое обозначение. Если вы знаете этот код, вы можете добавлять необходимый символ в текст значительно быстрее. Увидеть этот код можно в окне символ, в его нижней части, предварительно кликнув по символу, который вам необходим.

Итак, чтобы добавить знак “диаметр” с помощью кода, выполните следующее:

1. Установите курсор в том месте, где необходимо добавить символ.

2. Введите в английской раскладке комбинацию “00D8” без кавычек.

3. Не перемещая указатель курсора с установленного места, нажмите клавиши “Alt+X”.

4. Знак диаметра будет добавлен.

Урок: Как поставить кавычки в Word

На этом все, теперь вы знаете, как вставить значок диаметра в Ворд. Используя набор специальных символов, доступных в программе, вы также можете добавлять в текст и другие необходимые знаки. Желаем вам успехов в дальнейшем изучении этой продвинутой программы для работы с документами. Мы рады, что смогли помочь Вам в решении проблемы.Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

18 января 2021

Здравствуйте, уважаемые читатели блога KtoNaNovenkogo.ru. Сегодня мы поговорим о том, что такое ДИАМЕТР. Это одно из базовых понятий в математике, которое начинают изучать еще в 3-м классе.

Но и повседневной жизни он встречается настолько часто, что знать его просто необходимо.

Как поставить знак диаметра в Ворде (Word)?

Увы, на клавиатуре нет всех символов, нет там и символа диаметр, который выглядит таким образом — «Ø». Но есть масса способов вставить его в Word. Два способа уже были рассмотрены, добавлю еще пару вариантов:

Нажимаем и удерживаем клавишу «Ctrl», не отпуская ее, вводим знак «/» и английскую букву «o».

Если вам понадобится большой символ, то «o» зажимаем вместе с клавишей «Shift».

1. ASCII-код знака диаметра.

На клавиатуре зажимаем левый «Alt» и цифрами вводим ASCII-код символа. Раскладка должна быть английской. Большой или маленький диаметр будет зависеть от кода:

Так же предлагаю посмотреть видео, где обобщены все способы ввода этого символа:

В программе Ворд нельзя с клавиатуры ввести знак диаметра. Есть 2 способа, чтобы поставить диаметр.

Переходим во вкладку Вставка. В крайнем правом углу есть команда Символы. Нажимаем на нее. Далее Другие символы.

В открывшемся окне находим знак, похожий на диаметр. Нажимаем Вставить.

Во вкладке Вставка активируем команду Уравнение (Формула).

В открывшейся вкладке находим окошко Основные математические символы. Здесь необходимо найти знак Пустое множество. Оно лучше всего походит на знак диаметра.

Появление стандартизации

Черчение позволяет создавать графическое изображение объекта, необходимое для его изготовления. Однако для производства одного внешнего вида изделия мало. Чертеж также содержит размеры, масштаб, технические требования, материал и другие характеристики детали. Дальнейшее развитие производства привело к разделению труда, когда комплектующие изготавливаются на разных предприятиях, а потом осуществляется сборка готового изделия. Это потребовало унификации и стандартизации деталей и единого правила исполнения чертежей. Для удобства записи и восприятия технической информации были введены условные обозначения, такие как, например, знак диаметра или толщины, облегчающие запись указываемых характеристик.

Вставка символов шрифта

. Их синтаксис приведен ниже

где AA – строка располагаемая до вставляемого символа, FNAME – наименование шрифта, из которого берется символ, Y – модификатор представления кода символа (аналогично @), XXXX – числовой код вставляемого символа, BB – строка располагаемая после вставляемого символа.

По своему назначению управляющий символ ^ похож на @. У них даже схожий синтаксис. Но между ними есть два важных отличия:

1. ^ вставляет не специальный символ, а символ шрифта по его коду;
2. для вставляемого символа можно задать шрифт в поле FNAME (@ этого не позволяет).

Коды символов можно посмотреть с помощью приложения charmap (Таблица символов), входящего в состав операционной системы Windows.

Если шрифт не указан, то используется шрифт по умолчанию. Ниже приводится пример использования символа ^.

В данном примере в результирующую строку вставляются два символа, для первого мы выбираем шрифт Arial, для второго оставляем шрифт по умолчанию. На рисунке ниже показана строка, которая выводится в документ.

Обратите внимание: шрифт задается только для выводимого символа. Как показывают мои эксперименты, КОМПАС нормально обрабатывает отсутствие завершителя. Однако я не рекомендую полагаться на такое поведение и всегда ставить завершитель

. Однако я не рекомендую полагаться на такое поведение и всегда ставить завершитель.

Если после ^ указан недопустимый символ (или недопустимый код), то ^ и

опускаются, а строка между ними выводится как есть с использованием шрифта по умолчанию. Например, при строке

В документ будет выведено:

“До Q(Arial)*B1 После”

Если в поле FNAME будет указано некорректное имя шрифта, то КОМПАС сам подберет шрифт и выведет символ в нём.

Если в строке нет закрывающей круглой скобки, то такая строка будет выведена не полностью. Например, при строке:

В документ будет выведено только

Примечание: приводимое выше поведение при некорректном синтаксисе управляющих символов справедливо для КОМПАС-3D V17 и не документировано. В других версиях оно может отличаться.

Окружность

Окружность – геометрическое место точек плоскости, расстояние от которых до центра окружности равно.

Центр окръжности

Радиус: расстояние от центра окружности до его границы.

Диаметр: наибольшее расстояние от одной границы окружности до другой. Диаметр равен двум радиусам.

$d = 2\cdot r$

Периметр (длина окружности): длина границы окружности.

Длина окружности $= \pi \cdot$ диаметр $= 2 \cdot \pi \cdot$ радиус Длина окружности $= \pi \cdot d = 2 \cdot \pi \cdot r$

$\pi$ – pi: число, равное 3,141592. или $\approx \frac$, то есть отношение $\frac>>$ любого окружности.

Дуга: изогнутая линия, которая является частью окружности.

Дуги окружности измеряется в градусах или радианах. Например: 90° или $\frac$ – четверть круга, 180° или $\pi$ – половина круга. Сумма всех дуг окружности составляет 360° или $2\pi$

Хорда: отрезок прямой, соединяющей две точки на окружности.

Сектор: похож на часть пирога (клин).

Касательная к окружности: прямая, перпендикулярна к радиусу, и имеющая ТОЛЬКО одну общую точку с окуржностью.

Формулы

Длина окружности $=\pi \cdot \text = 2\cdot \pi \cdot \text$

Площадь круга $= \pi \cdot$ радиус 2

Радиус обозначается как r , диаметр как d , длина окружности как P и площадь как S .

Площадь сектора круга

Площадь сектора круга K : (с центральным углом $\theta$ и радиусом $r$). Если угол $\theta$ в градусах, тогда площадь = $\frac \pi r^2$ Если угол $\theta$ в радианах, тогда площадь, тогда площадь = $\frac r^2$

Центральный угол

Если длина дуги составляет $\theta$ градуов или радиан, то значение центрального угла также $\theta$ (градусов или радиан).

Если вы знаете длину дуги (в дюймах, ярдах, футах, сантиметрах, метрах . ) вы можете найти значение её соответствующего центрального угла ($\theta$) по формуле:

Вписанный угол

Вписанный угол это угол с вершиной на окружности и со сторонами, которые содержат хорды окружности. На рисунке, угол APB это вписанный угол.

Пример: $\widehat = 84^\circ$ $\angle APB = \frac = 42^\circ$

Углы между двумя хордами

Случай 1: два секущие пересекаются внутри окружности.

Когда две секущие пересекаются внутри окружности, величина образованных угла, в два раза меньше суммы величин дуг, на которые они опираются. На рисунке дуга AB и дуга CD равны 60° и 50° тогда углы 1 и 2 равны $\frac(60^\circ + 50^\circ)=55^\circ$

Случай 2: две секущие пересекаются вне окружности.

Иногда секущие пересекаются за пределами окружности. Когда это случается, величина образующихся углов равна половине разности дуг, на которые они опираются.

На рисунке дуга AB=80° и дуги CD=30°. $\angle ABC = \frac(80 – 30) = \frac \cdot 50 = 25^\circ$

Общие сведения о знаках электробезопасности

Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:

• Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
• Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
• Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
• Указывающие. Обозначают места расположения тех или иных объектов и устройств.

В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.

На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам. Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки. Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.

Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Вариант 2. Таблица символов

При разборе первого способа нами было уже подмечено, что для того чтобы поставить знак диаметра в Word с помощью сочетания «горячих» клавиш, нужно иметь на клавиатуре цифровой блок. Но что же делать, если этой панели нет? Выход очень просто: вы можете воспользоваться встроенной таблицей символов:

1. В открытом документе на верхней панели выберите Вставка, после чего нажмите по кнопке Символы.
2. Далее, выберите раздел Символ – Другие символы.
3. Перед собою вы увидите список всех доступных в Ворде символов, которыми вы можете пользоваться. Чтобы не искать вручную знак диаметра среди большого списка других знаков, в поле Код знака код символа, отвечающего за знак диаметра. Этот код равен значению 00D8.
4. После ввода этой комбинации система сразу же выделит вам знак диаметра. Вам остается лишь выбрать его и нажать на кнопку Вставить.

Готово. Вы только что поставили знак диаметра в документе MS Word. Далее, чтобы постоянно не заходить в таблицу символов для установки следующего знака диаметра, вы можете просто копировать уже поставленный, что намного облегчит вам работу с документов.

Вам требуется вставить в документ значок диаметра? Не знаете, как это сделать? Вы можете научиться этому прямо сейчас.

Все символы, доступные для ввода на ПК, просто не могут поместиться на одной небольшой клавиатуре. Так, нет на ней и значка диаметра. Однако это совсем не значит, что данный символ нельзя ввести в текстовый или другой документ на компьютере. Например, легко можно вставить знак диаметра в ворде.

Знак диаметра

В тех случаях, когда требуется указать размер диаметра, используют знак в виде окружности с линией «Ø». Этот символ наносят перед размерным числом.

Примеры использования знака диаметра:

Знаки диаметра на деталях вращения цилиндрической и конической формы

Размеры наносимые при недостатке места на размерной линии

Обозначение размеров при недостатке места для стрелок

Диаметр – это длинна отрезка прямой соединяющей поверхности окружности. Отрезок диаметра, в любом случае проходит только через центр окружности. Обозначают его обычно латинской буквой «D» или знаком «Ø». Если радиус окружности умножить на два, суммой будет диаметр. Все объемные тела, имеющие сферическую форму, а также те, хотя бы одно из возможных сечений которых представляет собой круг, обозначаются символами диаметра. Слово «диаметр» произошло от греческого слова «diametros» – поперечник.

Пример обозначения четырёх отверстий с указанием диаметра

На технических чертежах диаметры обозначаются символом в виде перечеркнутой окружности «Ø». Данный знак, ставится перед размерными числами деталей, которые могут быть как цилиндрическими, так и коническими.

В сечение конус представляет собой прямоугольный треугольник, один из катетов которого параллелен или сосен телу вращения. Его параметры имеют следующими обозначениями: «D» – больший диаметр, «d» – меньший диаметр, «L» – длина. На чертеже диаметры конуса обозначаются цифрами, перед которыми ставятся знаки «Ø» а числовое значение длинны без буквенных обозначений.

К наиболее распространенным деталям с цилиндрическими поверхностями, относятся валы различного назначения. Цилиндрические тела, образованные вращением прямоугольника около одной из его сторон обозначаются диаметром. Гладкие валы имеют некоторые конструктивные особенности, и разделяются на разновидности: прямые, ступенчатые односторонние, ступенчатые двусторонние и тяжелые. К примеру, валы асинхронных двигателей, в которых ротор сопрягается с валом методом запрессовки на наибольший его диаметр, а по обеим сторонам имеются ступени под подшипники, вентиляторы, и шкивы. Двусторонние ступенчатые валы можно встретить так же в различных механизмах там, где требуются, какие либо другие конструктивные особенности. Цилиндрические детали, как правило, имеют общую максимальную длину и наружный диаметр. В зависимости от конкретной конфигурации того или иного изделия в её состав могут входить такие элементы как внутренние и наружные канавки, ступени, выточки и др. с различными диаметрами перед значениями которых ставятся знаки «Ø».

Пример нанесения знака диаметра на сферической поверхности

К деталям с коническими поверхностями относятся инструментальные переходные втулки, у которых наружная и внутренняя поверхность конические. Такие втулки обеспечивают высокую точность центрирования и быстродействие смены инструмента с достаточной жёсткостью при использовании их на станках. Переходные втулки бывают короткие и длинные.

Конические инструментальные детали данного типа называются «конус Морзе» и делятся на номера. Углы, длины и диаметры переходных втулок можно взять из специальных таблиц. В табличных данных используются буквенные обозначения такие как – «d» меньший диаметр, «D» большой диаметр, «L» длина детали. На чертежах диаметры и длины обозначаются цифровыми значениями, причём перед числами диаметра ставится знак «Ø».

«Конус Морзе» – помимо переходных втулок применяется при изготовлении хвостовиков спиральных свёрл, концевых фрез, приспособлений и оправок. Инструментальные конусы фиксируются за счёт упругой и пластической деформации. Для реализации таких соединений в шпинделях фрезерных и токарных станков, предусмотрены конические отверстия для установки вспомогательного инструмента. Кроме того у токарного станка пиноль задней бабки имеет такое же коническое отверстие.

В технике используются большое количество деталей и их элементов для обозначения, которых используется знак диаметра. Для стандартных размеров диаметров используются параметрический ряд, в который входят стандартные размеры. При разработке технических изделий расчётные диаметры округляются до ближайших их величин. При обозначении на технических чертежах знак диаметра должен сопровождаться обозначением оси штрихпунктирной линией, что указывает на круглое сечение участка детали.

Обозначения и символ диаметра

Диаметр имеет несколько сокращенных обозначений.

Например, если речь идет о математике, то в ней чаще всего употребляется латинская буква «D». Причем допускается как прописное написание этой буквы, так и строчное – «d». Второй вариант даже чаще встречается в задачках.

Например, это может выглядеть так:

d = 12 см или D = 12 см

А вот если говорить о бытовом понятии «диаметра», то тут уже чаще используется другой символ. Это – перечеркнутая буква «О».

Именно такой знак вы наверняка увидите, когда речь идет о трубах, о размере сверла и так далее. И записываются они так:

Ø6, Ø8, Ø12, Ø15, Ø20, Ø100

По умолчанию считается, что подобные обозначения всегда считаются в миллиметрах.

Стоит сказать, что символа «Ø» нет на обычной раскладке клавиатуры. И чтобы напечатать его в тексте, нужно или открыть специальный раздел «дополнительные символы» в программе Word, или просто скопировать откуда-нибудь, а потом вставить.

Радиус и другие величины, связанные с диаметром

Главной величиной, которая неизменно связана с диаметром, является радиус.

Радиус – это расстояние от центра окружности до любой точки на дуге окружности. Соответственно, радиусом также называют и длину этого отрезка.

Радиус обозначается буквой «R» или «r». И он всегда равен половине диаметра. В математике это уравнение записывают как:

D = 2R или R = D/2

Еще одна важная величина – длина окружности. Это расстояние всей дуги окружности. Оно обозначается буквой «С». Чтобы рассчитать ее, нужно пользоваться простой формулой:

С = 2πR или С = πD

Где «π», как многие знают, это математическая константа. И считать ее принято как 3,14, хотя после запятой там бесконечное количество знаков.

И наконец, еще одна величина – площадь окружности (круга). Это размер всего, что находится внутри ее границ. Обозначается она буквой «S». И чтобы ее вычислить, опять же надо воспользоваться определенной формулой:

S=πR²

Соответственно, эти формулы можно и перевернуть. То есть, зная длину или площадь окружности, всегда можно высчитать ее диаметр.

» alt=»»>

Какие места обозначаются знаком заземления

Как известно основным назначением заземления является обеспечение электробезопасности. А основным назначением знака заземления указать на конкретное место, где оборудование соединено с заземляющим контуром.

Где же принято наносить символы указывающие связь оборудования с «землей»? Прежде всего, это места соединения защитных проводников с главными заземляющими шинами, возле клемм или шпилек подключения защитного проводника.

Друзья давайте разберемся, где устанавливаются знаки заземления в электроустановках, согласно правил и ГОСТ.

Первый нормативный документ, в котором сказано про нанесение знака заземления ГОСТ Р 51778-2001 «Щитки распределительные для производственных и общественных зданий» В пункте 6.4.6 данного документа сказано что знак заземления должен наноситься возле заземляющего зажима, а также возле зажима куда подключается нулевой защитный проводник — PE.

Следующий нормативный документ — ГОСТ 12.2.007.0-75 ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ. Общие требования безопасности. В пункте 3.3.5 сказано, что возле места присоединения заземляющего проводника должен наноситься любым способом нестираемый (подразумевается во время эксплуатации) знак заземления. Кстати в этом же пункте сказано, что место для подключения заземляющего проводника должно быть зачищено от коррозии, а подключаемая площадка (гильза) не иметь поверхностной окраски.

Насчет зачистки от коррозии считаю очень важным замечанием. Я сам лично долго искал, где прописано данное действие.

Идем дальше — ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности». В пункте 1.5.14 сказано что символ «заземления» должен быть изображен в том месте, где металлические части оборудования соединяются с защитным проводником PE.

Ну и конечно не забываем про наше родное ПУЭ. В пунктах 1.7.118 и 1.7.119 которого также оговорено про нанесение опознавательных знаков заземления.

Толщина

Большинство из нас помнят школьные уроки математики. Ещё тогда учителя рассказывали, что, латинской литерой «s» принято обозначать такую величину, как площадь. Однако, согласно общепринятым нормам, на чертежах таким способом записывается совсем другой параметр – толщина.

Почему так? Известно, что в случае с высотой, шириной, длиной, обозначение буквами можно было объяснить их написанием или традицией. Вот только толщина по-английски выглядит как «thickness», а в латинском варианте – «crassities». Также непонятно, почему, в отличие от других величин, толщину можно обозначать только строчной литерой. Обозначение «s» также применяется при описании толщины страниц, стенок, ребер и так далее.
