Что значит на алиэкспресс eu, us, uk и au plug и какой выбрать?

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.

Вилки

Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара

В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).

Основные параметры вилок.

Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:

• Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
• Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
• Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
• Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).

Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется

Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.

Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии

Вилка с заземлением

Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.

Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.

Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет

Вилки различных типов

Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода

При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Типы электрических вилок и розеток | Электрика в квартире, ремонт бытовых электроприборов

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Тип А

Это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Используйте на своих сайтах и блогах или на кликер для adsense

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

EU, US, UK и AU plug — что это значит на Aliexpress?

На Алиэкспресс продается огромный ассортимент товаров, среди которых весомую нишу занимает бытовая техника и электроприборы. Данная продукция «расходится» по всему миру, включая Россию и страны СНГ. Хоть Алиэкспресс и имеет русскую версию сайта, но достаточно часто, на его страницах встречается информация, которую сложно понять.

При выборе товара покупатель старается ознакомится с его характеристиками, прочитать описание и просмотреть фото. Изученная информация, чаще всего, позволяет сделать правильный выбор. Но бывает и такое, что изучая карточку товара какого-нибудь электрического прибора, заказчик сталкивается с параметрами, которых он не понимает.

Например, один из часто задаваемых вопросов: что значит на Алиэкспресс EU plug, US, UK и AU plug? Постараемся ответить на ваш вопрос, чтобы вы выбрали действительно нужный тип вилки.

Что обозначают данная маркировка и какую вилку выбрать для России?

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

• AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
• EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
• UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
• US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

Обратите внимание! Переходник (адаптер) не снижает напряжение и не повышает его. Он всего лишь позволит соединить вилку с розеткой нужного типа

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.

Товары с китайскими вилками

Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.

Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить

Подведем итог

Заказав и получив прибор с другим типом вилки, вы просто не сможете его подключить в электросеть и вам придется бежать в магазин за переходником или новой вилкой.

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

AU и EU Plug, что это значит на Джум и Aliexpress?

В чем заключаются отличия между разъемами для электросети типа EU и AU Plug?

В настоящий момент существует 4 основных разновидности штекеров, получивших распространение в США, европейских и азиатских странах:

• AU Plug — имеет 2 плоских штыря, расположенных горизонтально под углом друг к другу. Приборы с таким штекером рассчитаны на напряжение в сети 220-240 Вольт, то есть фактически ими можно пользоваться в России и Украине, но для этого потребуется купить специальный переходник. Данный тип устройств используется в Китае, Австралии и некоторых других странах.
• US Plug — имеет 2 плоских, параллельных друг другу, вертикально расположенных штыря. Такой вариант характерен для розеток в США, а также используется в Корее и Японии. Приборы данного типа работают от сети с напряжением 100-127 Вольт.
• UK Plug или тип (G) – британская розетка с тремя плоскими штырями, 2 из которых расположены горизонтально и 1 вертикально. Рабочее состояние для оборудования с таким штекером — 220-240 Вольт, то есть подходит для европейцев при использовании переходника.
• EU Plug или розетка «евро». Отличается наличием 2 круглых штырей, расположенных вертикально и параллельно друг другу. Работает от сети с напряжением 220-240 Вольт. Не требует использования переходника, подходит для всех стран бывшего СНГ.

При покупке электроники с типом разъема EU Plug (что это значит на Джум не требует дополнительных разъяснений) нужно учесть, что штекер имеет дополнительное заземление, то есть прибор будет более надежным в эксплуатации. Кстати не зависимо от того какой разъем вы заказали, все они обязательно будут проходить через внешений офис обмена Joom как любая посылка.

Как заказать подходящую электронику и аксессуары на Joom?

Китайский гипермаркет часто устраивает крупные распродажи со скидками до 90 процентов. За копейки можно купить полезные мелочи и аксессуары к гаджетам и электронике, например, адаптеры, зарядные устройства, повербанки. Перед тем, как оплатить товар, следует внимательно прочитать описание, а именно — технические характеристики. В их числе: допустимое напряжение в сети, максимальная нагрузка, а также — тип штекера. Это может быть EU или AU Plug, что это значит на Джум, было рассмотрено выше

Обращая внимание на данный нюанс, можно избежать ошибок и лишних расходов, которые потребуются для приобретения переходника, соединяющего штекер с розеткой, рассчитанной на 2 круглых штыря

Источник

Переходник для вилки питания

Все без исключения электроприборы, которые продаются в Соединенных Штатах комплектуются вилкой питания с заземлением (тип B) или без оного (тип A). Первый вариант, вилка с заземлением встречается достаточно редко. Вот как они выглядят.

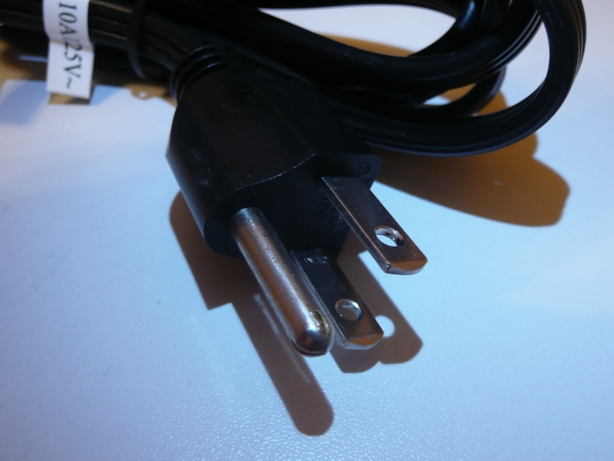

Вилка питания с заземляющим контактом

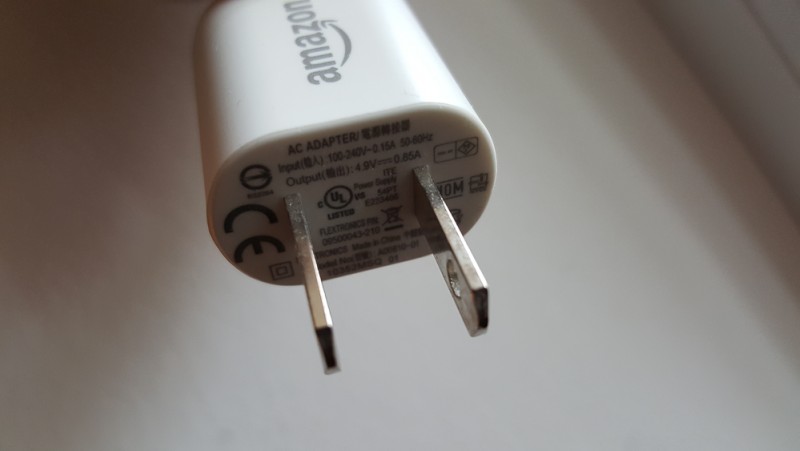

Вилка питания без заземляющего контакта

В Европейском Союзе, всех странах бывшего СССР, Китае, Японии, странах Африки привычной является вилка совершенно другой формы (тип C). Разница видна невооруженным, как говорится, глазом.

Вилки стандарта A (США) и C (Европа, Азия)

Решается эта проблема очень просто – путем покупки т.н. «универсального переходника». И если сетевая вилка купленного электроприбора имеет заземляющий контакт, то необходимо приобрести переходник, который подходит, как для вилок с заземляющим контактом, так и без. Если же заземляющий контакт на вилке отсутствует, то подойдет обычный переходник, без заземления.

Сетевые переходники с американской вилки шнура питания на европейскую. Для вилок без заземляющего контакта (справа) и универсальный (слева).

Переходник просто надевается на вилку и ваш электроприбор готов к работе.

Вариант покупки такого адаптера – универсальное решение. Стоит он обычно $1-2. Как правило они продаются в магазинах электротоваров. В наличии те или иные модели есть практически всегда. По отзывам многих пользователей без проблем такие переходники можно приобрести на радиорынках. Многие пользователи предпочитают приобретать их через интернет, обычно сразу по пять – десять штук, как правило покупая на китайской площадке Aliexpress.com , где они всегда продаются в широком ассортименте с бесплатной доставкой.

Но не гонитесь за дешевизной! Крайне низкая цена адаптера обычно означает приблизительно такое же качество. Крошащийся дурно пахнущий пластик, греющиеся и гнущиеся контакты, выпадающий из розетки полностью или по частям адаптер, плохо фиксирующаяся в адаптере вилка электроприбора – все это не надумано. Это реальные проблемы поджидающие вас, если решите сэкономить и купите откровенный мусор. Плюс опасность оплавления вилки, порчи электроприбора и даже возникновения пожара никто не отменял. Хороший адаптер прослужит много лет и стоит он 1-2 доллара, но никак не 10 центов
.

Есть еще один вариант решения проблемы – замена на «европейский стандарт» вилки питания или всего шнура
. Данная манипуляция не сложна и произвести ее можно в сервисном центре или же если вы дружите с отверткой и головой – просто дома. Единственное, что хочется отметить: при самостоятельной замене шнура или вилки рискуете испортить электроприбор и даже получить удар током
, поэтому приступайте, только в том случае если на 100% уверены в себе.

Если будете менять вилку или шнур, то оптимально использовать оригинальные от другого электроприбора. Идущие «на замену» вилки и шнуры обычно очень низкого качества и с оригинальными не идут ни в какое сравнение.

Вот, например решение проблемы с вилкой питания, для полученного из США ноутбука. Оригинальный шнур (слева) отправился в мусор и просто был куплен новый шнур идущий от блока питания к розетке (справа). Это решение не самое лучшее
, т.к. отдельно продающиеся шнуры, повторимся, качества, как правило низкого. Оптимально было бы купить качественный адаптер, сохранив оригинальный шнур.

Чем отличаются розетки в России и Китае

В России распространены два немного разных типа розеток.

Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.

Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

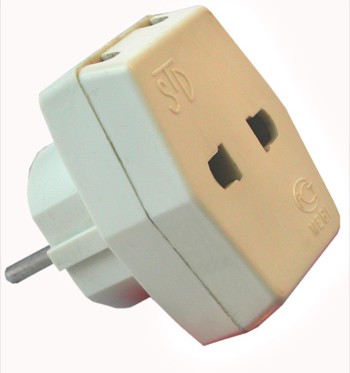

Полезный переходник для подключения китайских устройств в европейские розетки

Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.

Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.

Бесполезный переходник для подключения китайских устройств в европейские розетки

Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.

В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.

Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А

Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.

Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).

Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.

Так, вилку на 16А невозможно использовать с розеткой на 10А, в то же время вилка 10А помещается в 16А розетку.

В большинстве случае такой переходник не помещается в розетку, а купленный на замену глубокий для розеток типа F сильно увеличивает габариты устройства, делая невозможным установку, например, за шкафом или другой мебелью.

Устройство

Эта вилка, несмотря на внешнее сходство, не соответствует стандарту CEE 7/16: штыри не покрыты изоляцией на половину длины, не сходятся и не пружинят, а провод, видимо, имеет одинарную изоляцию

Штыри евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°.

Особенности вилки:

• надёжный контакт устанавливается только когда вилка вставлена до конца;
• когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
• невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).

Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т.д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Читать также: Схема подключения насоса в систему отопления

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах. В разных странах стандарты на розетки и вилки разные, поэтому Вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Ниже Вы увидите таблицу, в которой описываются стандарты электросистем всех стран мира. Причём сгруппированную по континентам, нажимая на ссылку с названием континента, Вас сразу же перенаправит к нужной области текста с описанием стран этого континента.

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы. В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны

Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь Вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Читать также: Наушники с микрофоном как припаять провода

Какая вилка лучше

Электрические вилки и розетки должны соответствовать друг другу по количеству контактов и по числу Ампер. Есть мнение, что разборная конструкция штепсельного приспособления менее надежная. В ней контакты часто разбалтываются, соединительные болты расслабляются после длительного использования. В результате пользоваться конструкцией небезопасно.

Литые изделия имеют прочный корпус с надежной каучуковой или резиновой изоляцией. Такой штекер может прослужить гораздо дольше без замены. Также некоторыми особенностями отличаются приспособления в зависимости от принадлежащего класса.

1. Класс А. Обычно конструкции такого типа эксплуатируют в Центральной Америке и Японии. Один штекер толще другого. Это сделано для соблюдения полярности.
2. Класс В. Предназначен для бытового применения, имеет заземляющий контакт. Оптимальная сила тока до 15 Ампер.
3. Класс С. Европейский стандарт, имеет схожесть с вариантами, которыми пользовались в СССР. Такие вилки удобны и входят в разъемы нового типа, при этом подойдет только плоская розетка.
4. Вилки других стандартов. Все они разные, но могут иметь единый способ подключения. Поэтому каждый из вариантов может эксплуатироваться на любом из континентов. Образцы с обозначением D, E, F и другие могут применяться для электросетей РФ и советских розеток при наличии специального переходника.

Что делать, если на Алиэкспресс купил не тот тип штекера?

При выборе электротоваров на зарубежных торговых площадках нужно внимательно смотреть, есть ли у рассматриваемого лота тип вилки, который используется в России. Особенно внимательным надо быть, если в параметрах указан разъем US — в США в сети используется напряжение 110 В, и такие вилки не подойдут к российской электросети.

Если в характеристиках не указан вид разъема, убедиться, что у прибора есть вилка европейского стандарта, поможет фото – можно попросить продавца сделать его и выслать. Но иногда, особенно у дешевых электрических устройств, нет возможности выбора типа штекера. Не надо этого пугаться — если устраивают все остальные параметры товара, выход есть.

Если вы не обратили при покупке внимание на наличие вилки со стандартом, использующимся в России, или недорогой гаджет предназначен только под AU-разъем, на помощь придет переходник. Его можно сразу же заказать на Алиэкспресс, а к некоторым моделям техники он поставляется в комплекте

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ	ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Антигуа и Барбуда	A,B	230 В	60 Гц
Аргентина	C,l	220 В	50 Гц
Аруба (Нидерланды)	A,B,F	120 В	60 Гц
Багамские острова	A,B	120 В	60 Гц
Барбадос	A,B	115 В	50 Гц
Белиз	B,G	110 В / 220 В	60 Гц
Боливия	A,C	220 В / 230 В	50 Гц
Бразилия	A,B,C,I	110 В / 220 В	60 Гц
Чили	C,L	220 В	50 Гц
Доминика	D,G	230 В	50 Гц
Доминиканская республика	А	120 В	60 Гц
Эквадор	A,B	110 В	60 Гц
Гренада	G	230 В	50 Гц
Гайана	A,B,D,G	240 В	60 Гц
Гватемала	A,B,G,I	120 В	60 Гц
Гаити	A,B	110 В	60 Гц
Гондурас	A,B	110 В	60 Гц
Ямайка	A,B	110 В	50 Гц
Канада	A,B	120 В	60 Гц
Колумбия	A,B	110 В	60 Гц
Коста-Рика	A,B	120 В	60 Гц
Куба	A,B,C,F	110 В / 220 В	60 Гц
Мексика	A,B	127 В	60 Гц
Никарагуа	А	120 В	60 Гц
Панама	A,B	110 В	60 Гц
Парагвай	C	220 В	50 Гц
Перу	A,B,C	220 В	60 Гц
Пуэрто-Рико	A,B	120 В	60 Гц
Уругвай	C,F,I,L	220 В	50 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.
