Как осуществить ручную настройку цифровых каналов на телевизоре и приставке? таблица диапазонов частот

Содержание:

Подключение цифровой приставки к телевизору

Приемники, которые работают с RCA-кабелем, относят к современной технике. Перед манипуляциями обесточивают аппарат, проверяют наличие шнуров в комплекте:

  1. С тюнера удаляют защитную пленку и к телевизору подключают провод блока питания
  2. Антенну устанавливают в разъем с обозначением «RF IN» («Ant IN»).
  3. Приставку подсоединяют к ТВ-приемнику.
  4. Шнур HDMI или RCA («колокольчик») вставляют в нужные гнезда.
  5. У разъемов разные параметры, поэтому физически сложно установить в неподходящий. Чтобы предотвратить ошибку, производители цветом маркируют входы: желтый – видео; красный – выходной  аудио; белый – входной звук.
  6. Если в телевизоре нет других разъемов, то ресивер подсоединяют при помощи антенного провода.
  7. Кабель вставляют в гнездо с меткой «RF-OUT». Качество картинки получается ниже, чем при работе со стандартным «колокольчиком» или современным HDMI.

Подключение с разъемом HDMI просто и не требует сложных инструкций.

Более 2 телевизоров к одному тюнеру можно подключить при помощи кабелей из комплекта. Для соединения первого аппарата используют интерфейс HDMI, для второго – шнур «колокольчик». Если все гнезда заняты, то приобретают высокочастотный RF-модулятор. Устройство обеспечивает для каждого экрана отдельное декодирование, но стоимость гаджета часто превышает цену ресивера.

Как подключить приставку к старому телевизору

Подсоединение приставки к телевизору старой модели можно выполнить тремя способами:

  • через разъём SCART;
  • купив тюнер с аналогичным выходом; через AV вход шнуром RCA-RCA (тюльпаны);
  • к очень старому телеприемнику, оснащенному только радиочастотным антенным разъемом, подключить ресивер можно с помощью высокочастотного модулятора.

Алгоритм подключение через через SCRAT (евроразъем, гребенка):

  1. Поставьте антенну, где она точно будет ловить сигнал (максимально высоко и в направлении к ретранслятору).
  2. Отключить питание!
  3. Соединить приставку и ТВ посредством SCRAT.
  4. Включить питание.
  5. Перевести ТВ в режим AV.
  6. Настроить приставку.

Если у телевизора нет цифровых гнезд, то подключение проводят через разъемы антенны. Дополнительно приобретают два F-штекера. С антенного кабеля снимают изоляцию, подгибают экранизирующую оплетку и аккуратно убирают с центральной жилы оболочку (1 см). По часовой стрелке накручивают штекер до тех пор, пока основная нить не выступит на 2 мм.

Устаревшие разъемы VGA использовали для подсоединения видеокарты к монитору, позднее – для подключения видео и DVD-плеера. Гнезда S-Video популярны в старых игровых приставках. Чтобы смотреть ТВ через ресивер, нужны специальные переходники.

Как настроить приставку

В пульт управления вставляют батарейки, включают в сеть тюнер и телевизор:

  • При помощи ПУ открывают главное меню, переходят в настройки, выбирают русский язык и режим изображений.
  • Если поле «Страна» пустует, то вручную отмечают «Россия».
  • В разделе «Стандарт сигнала» по умолчанию стоят DVT-T1 (аналоговое) и DVT-T2 (цифровое).
  • Аппарат станет искать все доступные каналы.
  • Потом тюнер предложит выбрать ручную или автоматическую настройку. Новичкам лучше не экспериментировать с режимами, доверить регулировку функций аппарату.
  • При помощи пульта отмечают опцию, жмут на кнопку «Ок».
  • Приставка в течение нескольких минут ищет бесплатные и платные каналы, потом предлагает результат сохранить.

Способы подключение ресивера к телевизору

В комплектации приставки идет кабель с адаптером для подключения к электросети и переходник для соединения с телевизором (не всегда). До покупки оборудования, посмотрите, какие разъемы есть в самом ТВ. В большинстве моделей Самсунг, LG они выведены на заднюю или боковую панель.

Всего выделяют 7 вариантов подключение ресивера к телевизору: RCA, Scart, HDMI, DVI/D-SUB, LAN, CAM-модуль, антенный вход.

Общая схема подключения

Отдельное устройство (приставка) подключается сразу к источнику сигнала, электросети, телевизору. Общая схема подключения ресивера к ТВ следующая:

  1. До соединения всех устройств в одну цепь отключите их от сети.
  2. Соедините приставку и телевизор через выбранный разъем.
  3. Подключите антенну или кабель (источник сигнала) к приставке. Для этого предусмотрен отдельный вход.
  4. Включите все оборудование. Запустите автоматическую настройку канала.

При правильном подключении ресивера к телевизору каналы настроятся быстро и сразу будут доступны 20 бесплатных телепередач. Если вы платно подключились к Интернету и ТВ от оператора, предлагающего услуги в вашем доме, например, Триколор, специалисты обязаны сами соединить и запустить оборудование.

Через разъем RCA

Классическое подключение старых ТВ идет через тюльпаны или RCA разъем. Таким же способом раньше подключались DVD-приставки и прочее оборудование. С каждого края кабеля предусмотрены три разъема: красного, белого и желтого цвета. Желтый для подключения ресивера к телевизору через тюльпаны не потребуется. Красные и белый провод – аудиосигналы.

В телевизоре и приставке разъемы для тюльпана подкрашены такими же цветами. Дополнительно все они имеют свою маркировку. Максимальное качество, которое можно получить при таком варианте передачи цифровых каналов – до 1080р.

Через Scart

Широкий плоский разъем в телевизоре подходит для приема цифрового сигнала. Вариант Scart оснащен с одного края широким разъемом, с другого, где приставка, тюльпанами. Это более компактный и быстрый способ присоединения тюнера к ТВ.

Подключение через HDMI

Современные вариант организации цифрового телевидения – использование HDMI кабеля. Это коаксиальный провод с высокой пропускной способностью. Подключение ресивера к телевизору через HDMI позволяет смотреть телеканалы с разрешением Full HD.

Присоединение оборудования через DVI/D-SUB

Мощные, качественные ресиверы, применяемые и для Смарт ТВ, имеют видеоадаптер. Он обеспечивает высокую скорость передачи сигнала, качество звука и изображения. В роли переходника можно использовать шнур для подключения классического монитора и системного блока персонального стационарного компьютера.

Схема подключение LAN

Универсальные Smart приставки оснащены разъемом для подключения к Интернету – LAN. Передача данных осуществляется по технологии IPTV. В ней не предусмотрена кодировка и декодировка сигнала. Он передается напрямую, что влияет на высокое качество изображения и звука.

Чаще всего IPTV предлагают сотовые операторы, проводящие Интернет и цифровое ТВ в многоэтажных домах. При этом прямого подключение телевизора к сети не требуется. Для этого применяется отдельный кабель, проведенный в квартиру.

Как подключить CAM-модуль

Спутниковые ресиверы оснащаются CAM-модулями. Они позволяют смотреть не только 20 базовых каналов, но и подключать пакетные предложения от выбранного оператора. По сути, САМ-модуль – карта, устанавливаемая в ресивер. Дополнительного подключения она не требует.

Соединение через антенный вход

Антенны и спутниковые тарелки можно подключить через RF IN разъем. Он универсальный и подходит для аналогового и цифрового телевидения. Такой круглый вход присутствует на всех тюнерах, вне зависимости от года их выпуска и комплектации.

Варианты подключения старенького телевизора к цифре

Рассмотрим на примере подключения к старому телевизору самсунг. Этот способ подходит телевизору панасоник и другим. Для подключения цифры к старому ТВ используется переходник SCART на RCA. Он представляет собой цветные разъемы, называемые тюльпаном. На панели ТВ находим такие разъемы и подключаем в соответствии с цветом: желтый к желтому, красный к красному, белый к белому. Желтый кабель  отвечает за видео, красный и белый – за звук. Находим такие же разъемы на тюнере и подключаемся к ним. Все манипуляции проводим только при выключенном устройстве.

После подключения приставки включаем устройство в сеть.

После включения телевизора его надо перевести в режим АV. Для этого на пульте управления нажимаем на кнопку AV/TV. И выбираем нужный нам режим. Для автоматического поиска каналов нажимаем на «Автопоиск». Если хотите искать каналы вручную, то соответственно выбираем ручной поиск.

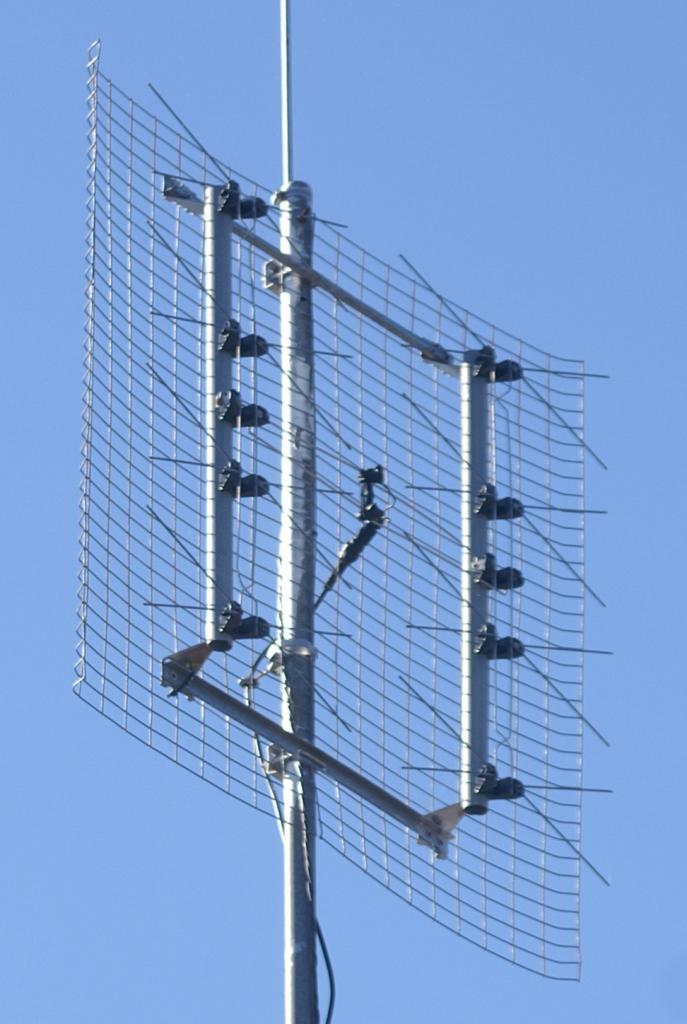

Антенна

ТВ-ресивер принимает сигнал, передающийся по дециметровым волнам и принимаемый с помощью антенны. Она может быть двух видов: комнатная или внешняя (общая или индивидуальная наружная). Если у вас есть такое устройство или ваш телевизор подключен к общей антенне, находящейся на крыше здания, то, скорее всего, этот прибор подойдет для просмотра передач в цифровом формате.

Как определить, пригодна ли антенна для данной цели? Если она комнатная и у нее имеется круглая часть, предназначенная для того, чтобы «ловить» дециметровые телеканалы, то такая модель, безусловно, подойдет и для трансляций нового формата.

Также, если вы смотрели в аналоговом варианте такие каналы, как MTV и «Пятница», то ваша комнатная или наружная антенна будет обеспечивать показ программ и в формате DVB T2, который применяется сейчас для цифрового вещания на территории России.

В случае если вы пользуетесь общей наружной антенной, то лучше всего уточнить, подойдет ли она для приема телевидения нового поколения. Если такая возможность предусмотрена, то вы смело можете подсоединять ее к антенному гнезду.

Это действие является первым пунктом в инструкции о том, как подключить тюнер к телевизору.

Возможные проблемы

Впервые подключить тюнер самостоятельно трудно, в процессе могут возникнуть проблемы. В зависимости от типа неисправности выясняется изначальная причина.

Торможение

При просмотре картинка постоянно зависает или пропадает — прямое свидетельство плохого качества сигнала. Вариантов решения проблемы несколько:

  • поправить расположение антенны, если дальность вышки превышает 5 км, то нужен дополнительный усилитель;
  • заменить соединительные провода, в процессе работы мог перегореть контакт в разъеме.

Черно-белое кино

Отсутствие цвета на картинке при просмотре — прямое свидетельство неисправности ресивера. Несколько вариантов возникновения проблемы:

  • слабый сигнал приема;
  • отошли провода, потребуется переподключить всю систему заново;
  • выставлен неправильный формат картинки.

На старых моделях по умолчанию стоит моно воспроизведение цвета, потребуется переподключить на режим PAL или AUTO.

Нет каналов

Отсутствие каналов после первого подключения — результат неправильной настройки оборудования, потребуется соединить все заново. В случаях, если каналы транслировались, а потом резко перестали — свидетельство технических работ на вышке, транслирующей сигнал. Отсутствие некоторых каналов говорит о том, что изменилась частота и требуется повторный поиск.

Нет звука

Отсутствие звука на картинке может свидетельствовать о том, что TV не поддерживает стерео формат. Каналы используют звук улучшенного качества в программах, решить проблему поможет дополнительный переходник.

Что делать, если телевизор не работает

Иногда бывает так, что ТВ не работает несмотря на то, что к нему подключен тюнер. Причины неполадок бывают разными, ниже будут описаны самые распространенные.

Антенна

Одна из самых частых проблем — неправильно установленная антенна. Убедитесь в том, что антенна хорошо принимает сигнал. В идеале, она должна устанавливаться на улице, но иногда она работает и в помещении. Попробуйте покрутить ее в разны стороны и понять, меняется ли уровень сигнала в зависимости от этого.

Иногда телевизор не работает из-за того, что кабель имеет повреждения. Удостоверьтесь в том, что он нигде не порван. Посмотрите, хорошо ли он вкручен в разъем на приставке.

Настройки телевизора

Даже старые телевизоры имели несколько режимов работы — на прием аналогового сигнала, подключение к DVD и т.д. Вполне возможно, что приставка не работает из-за неправильных настроек телевизора. Попробуйте переключать разные режимы, ваша задача — найти и выбрать AV режим. Именно он предназначен для работы с внешними устройствами, например — тюнерами.

Что делать, если телевизор показывает черно-белое изображение

Бывает так, что при подключении DVB-T2 цифровой приставки картинка становится ч/б, а не цветной. Проблема кроется в SCART или «тюльпанах». Скорее всего, произошел частичный обрыв провода. Из-за этого ТВ показывает картинку неправильно.

Необходимое оборудование

Такие телевизоры производятся компаниями:

  • Филипс;
  • Тошиба;
  • Daewoo;
  • Сони;
  • Thomson;
  • Самсунг;
  • LG;
  • Panasonic и многими другими.

Если в инструкции пользователя указано, что у телевизора имеется встроенный тюнер, принимающий сигнал в цифровом формате, то приставку для приема цифрового телевидения покупать не требуется.

Для просмотра “цифры” потребуется наличие цифрового ТВ-сигнала. Для этой цели рекомендуется обратиться в городе к провайдерам – поставщикам телевизионного контента. В селе потребуется смонтировать специальную антенну, функционирующую в дециметровом диапазоне частот, или тарелку для приема сигнала, транслируемого со спутника.

Использование спутникового сигнала предпочтительнее, так как дом может находиться в зоне радиотени ретранслирующей вышки, и такая антенна дает возможность смотреть большее количество цифровых каналов.

Что уже есть в стандартной комплектации приставки

Многие провайдеры предлагают услугу подключения цифровой приставки к телевизору, и сдают в аренду приборы в стандартном наборе, который предусматривает наличие:

Фото Наименование
Ресивер для приема ТВ-сигнала в формате «цифры».
Дистанционный пульт управления прибором.
Батарейки к пульту ДУ.
Кабель с адаптером для подключения к бытовой электросети.
Кабель RCA (колокольчики).
Кабель HDMI.
Антенна для ТВ приставки

Базовая комплектация поставляемых в продажу приставок для приема цифрового телевещания у разных фирм-производителей может иметь некоторые незначительные отличия. Они касаются набора проводов для подключения декодирующего устройства к приемникам разных поколений.

Что нужно еще – дополнительное оборудование

Помимо ресивера, потребуется приобретение антенны для приема наземного или спутникового цифрового телесигнала. Она не нужна, если трансляция ведется посредством кабельного телевещания или имеется доступ к общедомовому кабелю.

Может быть необходим антенный кабель и штекеры. Для соединения антенны с ресивером применяется коаксиальный провод и 2 разъема для подключения оборудования при помощи такого кабеля.

При наличии у ресивера и телеприемника разъема HDMI необходима покупка специального кабеля со штекерами. Такой тип подключения применяется на новейших устройствах. Он позволяет получить максимально качественную картинку, но HDMI имеется не на всех телевизорах, поэтому такой кабель не входит в комплект поставки.

Что нужно для подключения цифрового ТВ через приставку

Для просмотра цифрового вещания нужен специальный декодер. Современные модели телевизоров имеют встроенный тюнер. Информация о блоке указана в инструкции по применению устройства. В комплектацию ресивера входят стандартные элементы:

  1. Цифровой декодер. Преобразовывает принимающий сигнал и передает на порты приемника. Модели дополнены опциями (поддержка Wi-Fi, запись на флешку, отложенный просмотр).
  2. Пульт управления. Оборудование на ИК-лучах используют для дистанционного регулирования.
  3. Блок питания. Подает электричество к прибору, встречается как внешний, так встроенный в корпус.

Что еще понадобится:

  • Для подключения приставки к ТВ потребуются штекеры соединительные и антенный провод.
  • Для работы с цифровым тюнером используют кабель коаксиальный, который приобретают в магазине.
  • Для передачи сигнала к телевизору в комплекте присутствует RCA-кабель или «колокольчик».
  • Два штекера подсоединяют к аудиоканалам, один отвечает за качество видео.
  • В новых моделях ресивера часто встречается HDMI-провод. Элемент обеспечит более четкую картинку, чем устаревшие решения.

В каждом цифровом тюнере есть стандартные типы разъемов. Антенный вход на задней помечен символами «Ant IN» или «RF IN», сюда подключают кабель телевидения или спутника. Если блок питания съемный, то узнать вход можно по маркировке «DC IN» или «DC-5V».

На задней панели приставки всегда встречается антенный выход. Разъемы с обозначением «Loop-OUT», «RF-OUT» или «RF-Loop» используют для последовательного подключения ресивера. Если в модели встроенный модулятор ВЧ, то можно ловить аналоговой ТВ. Аудио- и видеосигналы подключают к гнездам RCA, которые пометили цветом (красным, желтым, белым). В современных приемниках лучше применять высококачественный HDMI-вход.

Разъем USB используют для подключения флешки или внешнего жесткого диска. Дополнительная функция позволяет записывать и просматривать аудио- и видеофайлы, поддерживаемые форматы уточняют в инструкции. Если у модели есть беспроводная опция, то к входу подсоединяют Wi-Fi.

Техническая настройка аппаратуры

Технология настройки цифрового ТВ не самая сложная, при соблюдении всех условий точно получится достичь результата:

  1. Возьмите пульт управления и найдите кнопку «Меню», переходим дальше.
  2. В открывшемся окне следует находим раздел «Настройки», выбираем его.
  3. Проверьте установленный регион, по умолчанию обычно стоит Россия. В ином случае изменяем регион на свой.
  4. Выберите стандарт сигнала. Бывает, что стоит аналоговый сигнал DTV-T, лучше его изменить на цифровой DVT-T2. При необходимости, можете выбрать оба варианта, после чего начнётся поиск новых каналов.
  5. После этих шагов, вам будет предложено выбрать между автоматической и ручной подборкой каналов. Если можете самостоятельно вписывать параметры поиска, то выбираем ручную, но проще всего использовать автопоиск каналов – приставка сама его выполнит.
    1. Если выбор пал на первый вариант, выбирайте «автопоиск». Осталось только немного подождать, пока обнаружатся все каналы, процесс может затянуться. Главное, нажать кнопку «сохранить» по завершению поиска. Должны найтись 20 эфирных каналов.

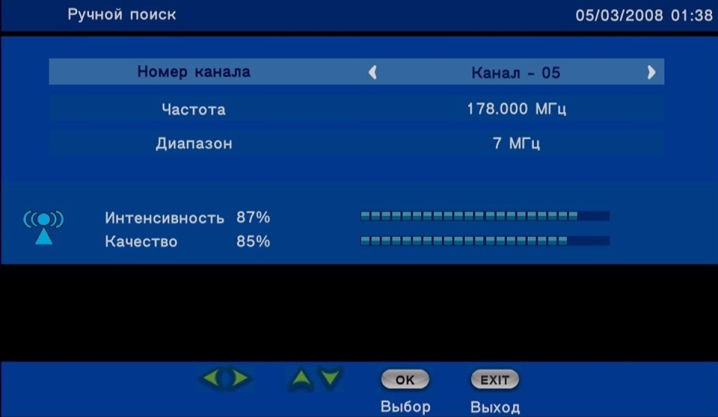

    2. Когда выполняется ручной поиск, необходимо узнавать частоту каждого телеканала, на которой тот транслируется. Если имеется такая информация – то вписываем параметры модуляции, часты и скорости передачи.

Важно знать, что при автоматическом поиске, может найтись меньше, а то и вовсе не найтись. В этом случае попробуйте выполнить операцию вручную, заведомо удалив весь доступ к контенту

Также ручной поиск поможет вернуть ранее удалённый канал.

И еще момент – обратите внимание на уровень сигнала, желательно, чтобы его качество составляло от 30%. Если меньше, то, скорее всего, будет найдено мало каналов или вовсе не найдено

Получилось настроить?
Да, спасибо 13.56%

Пока не получается 86.44%

Проголосовало: 59

Некоторые модели приставок позволяют просматривать контент в различных форматах видео и аудио. Некоторые модели обладают HDD диском, для записи интересных моментов. Также USB позволяет использовать сторонние носители, а технология TimeShift позволит поставить паузу и возобновить просмотр на том или ином моменте телепередаче.

Возможные проблемы и их решение

Как в ситуации с любым, даже самым надёжным оборудованием, при работе приставок цифрового телевидения возможны различные сбои и неполадки. Чаще всего пользователям приходится сталкиваться со следующими проблемами:

  • Значительное ухудшение качества картинки и появление помех. Причины подобных неполадок – слабый сигнал и плохие контакты.
  • Изображение является чёрно-белым. Часто это последствия ошибочного подключения кабелей. Также стоит зайти в меню настроек приставки и убедиться, что выбран режим PAL или же Auto.
  • Отсутствует часть доступных каналов цифрового ТВ. Выходом может стать изменение положения антенны и повторное сканирование в автоматическом или ручном режимах.
  • Пропали сразу все каналы или же устройство пишет, что отсутствует сигнал. Иногда помогает проверка правильности и надёжности подключения кабелей. Также можно сбросить все настройки на заводские и заново запустить поиск.

В некоторых случаях ресивер при поиске каналов с самого начала не смог обнаружить их все. Одной из причин может быть уже упоминаемый выше слабый сигнал. При этом необходимо будет перейти в раздел Info и убедиться, что показатель превышает отметку в 70%. Решением проблем также будут попытки изменения положения приёмника сигнала, подключение антенного усилителя и повторное сканирование каналов.

На практике резкое ухудшение качества изображения или звука, а также произвольный сброс настроек нередко свидетельствуют о неисправности используемого оборудования.

Другими словами, если перечисленные выше способы устранения неполадок не приводят к желаемому результату, то рациональнее всего вызвать мастера. Подобный подход позволит максимально продлить срок эксплуатации устройства, а также сократить финансовые расходы. Не секрет, что своевременный ремонт и обслуживание – залог долговечности оборудования.

О том, как подключить цифровую приставку к телевизору, вы можете узнать в следующем видео.

Что такое цифровое эфирное вещание в формате DVB T2

Цифровое вещание — новый способ передачи звука и видеосигнала путем кодирования этих данных в формате MPEG.

Даже бюджетные современные телевизоры обычно имеют встроенный цифровой тюнер, а на более дорогих телеприемниках добавляются тюнеры для кабельного и спутникового вещания.

На старых телевизорах встроенный тюнер отсутствует, и если пользователь желает смотреть цифровые каналы, решением проблемы станет покупка ресивера.

Стандарты цифрового телевидения

В России действует европейский стандарт частот DVB, имеющий несколько видов:

  • DVB-C и DVB-C2 — кабельное телевещание;
  • DVB-S и DVB-S2 — спутниковое телевещание;
  • DVB-T и DVB-T2 — эфирное телевещание.

Эфирное вещание доступно каждому владельцу современного телевизора или тв-ресивера. Для подключения кабельного или спутникового телевидения, необходимо обратиться к провайдеру, который оказывает такую услугу.

Проблемы с качеством трансляции

Ниже представлена таблица с наиболее распространенными проблемами при подключении и их решением.

Проблема Решение
На экране телевизора отсутствует изображение Скорее всего, причина в неисправности кабеля. Чтобы проверить это, нужно подключить другой шнур. Если смена кабеля не помогла, то неисправен телевизор или приставка
Каналы идут с помехами или вообще не принимаются Подобная проблема обычно возникает из-за слабого уровня сигнала. Чтобы решить ее, нужно повернуть антенну так, чтобы она смотрела в сторону вещательной вышки. Также поможет ее размещение на большей высоте.
Декодер не ищет каналы Такая ситуация может возникнуть, если в настройках по умолчанию неправильна выставлена частота, на которой осуществляется вещание в регионе. Для ее устранения заходят в раздел ручного поиска меню декодера, меняют частотный диапазон на нужный и начинают искать каналы снова.
Приставка «зависает», «тормозит» «Зависания» и «тормоза» при работе декодера часто обусловлены использованием устаревшего программного обеспечения. Чтобы его обновить, нужно скачать установочный файл ПО с сайта производителя приставки, подключить накопитель к устройству, найти в меню раздел «Обновление» и запустить установку. Во время процедуры девайс ни в коем случае нельзя отключать от питания – это повлечет его необратимую поломку.
Неожиданно пропали каналы Варианта тут два – профилактика или поломка приставки. Чтобы удостовериться, что с гаджетом все в порядке, нужно проверить, работают ли другие телевизоры. Если на них тоже нет трансляции, значит все в порядке. Если они показывают, приставка сломалась.

Чтобы принимать цифровой телесигнал, нужно подключить к ТВ и настроить приставку. Сделать это просто: достаточно подключить декодер к телевизору и антенне, выставить язык, регион и формат вещания. После этого устройство автоматически начнет искать каналы. В некоторых случаях может потребоваться ручной поиск.

Заключение

Мы постарались в этой статье собрать максимум информации по настройке цифрового телевидения с помощью специальной приставки. А так же изложить её в простой и понятной форме. После прочтения этого руководства у вас не должно возникнуть трудностей при подключении цифрового тв к вашему телеприёмнику. А если вдруг возникнут какие-то проблемы, то приведённые варианты решения позволят нейтрализовать их в кратчайшие сроки.

В настоящее время список цифровых каналов ограничен 20 штуками, но, вне всяких сомнений, количество их будет постоянно увеличиваться. Так что, если вы до сих пор не попробовали качество, которое предоставляет цифровое тв, мы рекомендуем вам сделать это как можно быстрее.
