Как починить провод от наушников

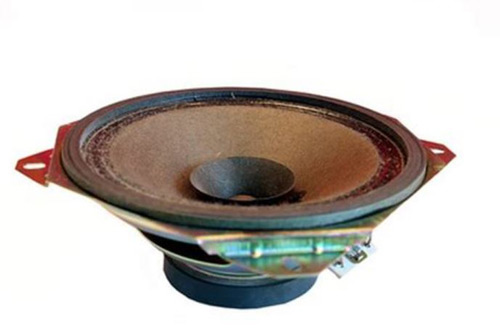

Выход из строя динамиков

Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.

Хрипы в наушниках обычно вызваны проблемами с мембраной или обмоткой

Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.

Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.

Как починить миниджек на наушниках без паяльника?

Если повреждения находятся в районе штекера – тогда никак. Все контакты нужно обязательно спаять. Поэтому без электрического инструмента не обойтись.

В случае обрыва где-то в середине, в качестве альтернативы можно аккуратно скрутить провода и заклеить изолентой или малярным скотчем (не принципиально).

Полностью отрежьте место разрыва, очистите пластиковую изоляцию и лак в пределах полутора сантиметров с каждого края. Скрутите провода по цветам, заизолируйте каждый по отдельности. И только после этого можно соединять их вместе. В противном случае может произойти замыкание и звук из стерео превратится в моно или же полностью пропадет один из каналов.

Если у вас есть термоусадочные трубки (кембрик), используйте их вместо скотча. Перед скручиванием наденьте кусок большего диаметра и отодвиньте в сторону. Затем соединяйте провода и одевайте мелкие трубки на каждую скрутку.

Методы нагрева: утюг, фен или лампа накаливания. Дополнительно понажимайте на соединение пальцами для лучшего склеивания. Остывшие и «упакованные» скрутки плотно соедините вместе и натяните отодвинутый кусок большего размера сверху на них. Снова подогрейте участок. Перебитый провод отремонтирован.

Такой способ вполне надёжен для дальнейшей эксплуатации.

Ремонт проводных наушников с микрофоном CHP 510

Проводные за ухом стерео наушники обычно имеют изношенные провода в шнуре, где они входят в телефон.

Мой друг принес мне наушники, которые вы видите на фотографии, с такой неисправностью. Он сам ремонтировал наушники, паяя разорванные провода, но они снова сломались. Такой способ ремонта приводит только к кратковременной работе наушников.

Хороший ремонт требует перерезания изношенного кабеля, разборки гарнитуры и пайки проводов непосредственно к звуковому передатчику.

Вам следует начать разборку гарнитуры, сняв амбушюр. Для этого нужно потянуть его пальцами, а лезвием плоской отвертки вытащить его из гнезда телефона.

После снятия ушной раковины стали видны четыре фиксатора. Иногда крышка телефона закрепляется винтами.

Чтобы снять крышку, надавите плоской отверткой на фиксаторы по очереди по направлению к центру и оттолкните их.

После вырезания изношенной части струны, я обнаружил, что она была навсегда сплавлена в эластичную трубу, которая защищала ее от резкого изгиба. Необходимо было извлечь проволоку из трубы с помощью бурового долота. После очистки трубка была помещена на шнур.

Затем, очень осторожно, чтобы не повредить провода, перережьте изоляцию ножом. Паяльник здесь не помогает, так как проводники практически расплавляются в изоляции, и их невозможно было сдвинуть с проводов

После снятия ПВХ-изоляции концы провода необходимо обжечь паяльником и флюсом. На фотографии показана проволока, подготовленная для пайки в гарнитуре.

Чтобы избежать путаницы с маркировкой, плохие провода не пустили сначала, но при пайке новых проводов, старый провод пустовали, а на его месте припаивали провода того же цвета.

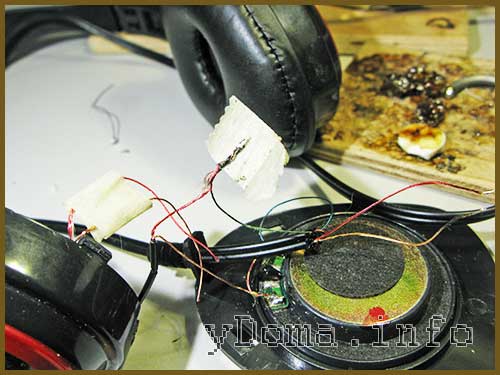

Провода, идущие к открытому динамику наушника были припаяны непосредственно к его булавкам. Провода, идущие к второму наушнику и микрофону, были соединены между собой пайкой. Для изоляции использовалась бумажная клейкая лента, покрытая уже имеющимся слоем клея.

На фото изображены отремонтированные мной наушники CHP 510 и, надеюсь, они прослужат еще много лет.

Наушники с микрофоном для компьютера.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.

Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.

И уже по сложившейся традиции посмотрите ролики о наушниках

Удачи!

Причины неисправности наушников

Модели наушников Head Set, в отличие от TWS, имеют в конструкции провода.

Порвался провод

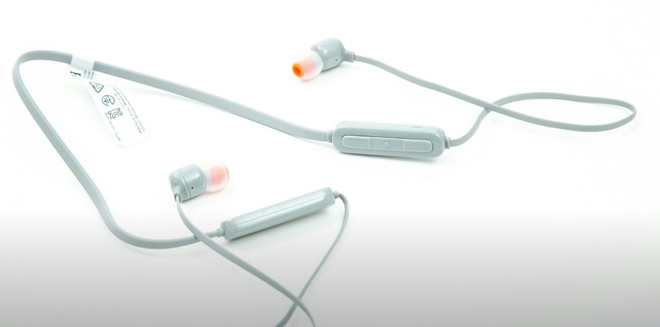

Например, беспроводные вакуумные наушники (IEMs, заглушки) JBL E25BT подключаются к телефону по Bluetooth, а вот между собой наушники соединены кабелем, так как в цепочке находятся аккумуляторная батарея и блок управления.

Каждый раз, забрасывая эту связку за затылок и прикрепляя клипсой к одежде, пользователь подвергает кабель механическим воздействиям и, несмотря на тканевую оплётку, провода в местах соединений могут порваться.

Проводники в обыкновенной полихлорвиниловой изоляции при растяжении могут разорваться и посредине соединительного кабеля, при этом разрыв может быть незаметен.

Сломан динамик в наушниках

Часто возникает проблема, когда пропадает звуковой сигнал в одном из наушников, но внешних повреждений кабеля не наблюдается.

Это может произойти из-за отрыва одного, а то и двух проводков от динамика внутри корпуса самой заглушки.

А также из-за некачественной пайки тонких проводников к динамическому излучателю ещё на предприятии-изготовителе.

Реже динамики беспроводных наушников выходят из строя из-за перегрузки по мощности (опять же производственный брак).

В этом случае перегорает катушка внутри самого излучателя, и при ремонте необходима замена динамика на идентичный.

Повреждение мембраны

Неисправность определяется по треску, дребезгу в одном из наушников во время прослушивания трека.

Большинство динамических излучателей, встроенных в вкладыши, вакуумные наушники, имеют конструктивную защиту мембраны — металлическую крышечку с отверстиями, закрывающую корпус динамика.

Поэтому механически нанести вред тончайшему диффузору через звуковой канал гарнитуры практически невозможно.

Однако у не имеющих защиты от влаги, пыли недорогих наушников возможно попадание грязи на поверхность мембраны, что и приводит к искажению звука, а промежуточные сеточки, забитые ушной серой, уменьшают громкость звучания.

Повреждением мембраны можно считать отклеивание от неё катушки.

Такая неисправность ремонту не подлежит: как и в предыдущем случае, требуется замена динамического излучателя.

Для замены динамика необязательно приобретать новый. Можно использовать рабочий излучатель из других наушников, вышедших из строя по иной причине.

Неисправность регулятора громкости

На беспроводных наушниках вместо разбирающегося (откручиваются 2 винта) регулятора громкости с колёсиком стоит полноценный пульт управления.

Он позволяет не только включать, выключать проигрывание музыки, регулировать громкость, но и отвечать на входящие телефонные звонки.

Отремонтировать такое электронное устройство пользователю будет не по силам. Но осмотреть блок управления всё-таки стоит.

Корпус чаще всего держится на защёлках, легко разбирается с помощью ножа.

Внутри может быть обнаружен один или несколько отвалившихся проводов.

Починка микрофона на портативных наушниках

Если в беспроводных наушников в качестве гарнитуры пользователь нормально слышит собеседника, а тот его — нет, — можно с уверенностью утверждать, что сломался микрофон.

Ремонту эта деталь не подлежит, поэтому проще заменить её в мастерской.

Однако, если абонент всё-таки слышит слабо звучащую речь, проблема может быть в загрязнении входного отверстия под микрофон.

К примеру, в тех же наушниках JBL E25BT слабый сам по себе микрофон в корпусе пульта управления.

При постоянных нажатиях на кнопки нечистыми руками отверстие под микрофон может засориться.

Поэтому, прежде чем обращаться в сервисный центр, стоит разобрать блок управления, аккуратно почистить ватной палочкой, смоченной в спирте.

Соединение проводов с помощью паяльника: инструкция с пошаговым фото

Разрыв найден, и его надо устранить. Самый эффективный способ соединения проводов – это пайка. Можно считать удачей, если порвалась только одна жила и этот участок точно обнаружен. Проводок спаивают, не разрезая весь кабель. Серьезное повреждение устраняют отрезанием проблемного участка, спаиванием проводов и накладкой бандажа.

Пошагово процесс пайки выглядит так:

Кусачками или ножом отрезают поврежденный участок. На одном конце кабеля счищают 2–3 см оплетки, чтобы освободить жилы. Количество проводков зависит от модели наушников. У гарнитуры с микрофоном 4–5 жил. Простые наушники подключены 3–4 проводками.

Не стоит пугаться. Жилы покрыты разноцветной изоляцией, так что перепутать их при пайке невозможно. На микрофон идет два скрученных проводка: сигнальный и заземление. Их сразу видно под оплеткой. Заземляющая жила обычно имеет желтый цвет изоляции.

Аналогичную процедуру выполняют со вторым концом кабеля. Когда все жилы будут освобождены от оплетки, с их концов снимают изоляцию длиной 5 мм. На обзор предстанет жгут тонких медных волосков, которые закручивают пальцами по часовой стрелке.

Контакты кратковременно обжигают зажигалкой. Огонь удалит защитный лак с жил. Процесс обжига обязателен. Лак не только мешает пайке, но и является диэлектриком. Если защитный слой не удалить, хороший припой схватится, но контакт между соединенными жилами будет плохой.

Все кончики жил предварительно надо залудить оловом. На оплетку кабеля надевают кусок толстой термоусадочной трубки. Это будет изоляция бандажа. На каждую жилу аналогично надевают кусочки тонкой термоусадочной трубки. Это будет изоляция контактов.

Концы луженых проводков скручивают, соблюдая соответствие цвета изоляции. Каждую скрутку прогревают паяльником, пока олово полностью обхватит соединение жил.

После завершения пайки проверяют работоспособность наушников. Если звучание в динамиках появилось, приступают к накладке бандажа. Сначала на скрутки надвигают тонкие термоусадочные трубки и прогревают их огнем зажигалки. Изоляция защитит пайку жил от замыкания. Получившийся жгут проводков связывают суровой ниткой, надвигают с оплетки кабеля толстую термоусадочную трубку и прогревают огнем.

Как починить наушники, если не работает одно ухо (или сразу оба)

Для того чтобы у нас получился максимально качественный и супер-креативный штекер, которого ни у кого больше нет, нам понадобятся:

1. Две гильзы калибра 38-го калибра. Подойдут от пистолета Макарова или подобные. Я, к примеру, взял латунные гильзы от травмата (АКБС 9mm P.A.)
2. Дрель со сверлами (3, 3.5, 7 и 9.5мм)
3. Ножовка по металлу
4. Эпоксидный клей
5. Шприц на 5 кубиков
6. Маленькие тиски
7. Шило
8. Наждачная бумага
9. Паяльник с острым жалом (припой, флюс и таблетка аспирина приветствуются)
10. Небольшая дощечка, примерно 30х30 мм и толщиной где-то 20 мм

Делать будем Г-образный штекер, т.к. он лучше, чем прямой (надежнее и компактнее). Итак, поехали.

Шаг 1-ый

Для начала сделаем небольшую оснастку для удобства работы с гильзами, чтобы можно было спокойно зажимать их в тиски и при этом не помять и не поцарапать. Берем нашу деревяшку и сверлим в ней отверстие сверлом на 9.5 мм, потом делаем пропил ножовкой.

Надо чтобы получилась приблизительно такая конструкция:

Теперь можем обрабатывать наши гильзы, не опасаясь испортить их шикарный внешний вид:

Шаг 3-ий

Так как у меня были стреляные гильзы, то на капсюлях были вмятины от бойка. Но нам надо, чтобы всё было красиво, поэтому выбиваем оба капсюля с помощью шила, молотка и прямых рук:

Затем выправляем один из них легкими ударами изнутри чем-нибудь подходящим (я взял хвостовик от сломанного сверла подходящего диаметра).

Для пущей красоты можно еще немного шлифануть наждачкой:

После чего красивый и ровный капсюль запрессовываем на прежнее место:

Если у вас гильзы новенькие, не стрелянные, то выбиваем только капсюль из одной из них (его можно сразу выбросить, он не понадобится). Вторую гильзу пока не трогаем.

Шаг 4-ый

Затем зажимаем гильзу без капсюля в тиски и высверливаем дно изнутри сверлом на 7 мм. Сверлить нужно так, чтобы сделать донышко гильзы как можно более тонким. Т.е. сверло должно почти вплотную подобраться к отверстию из-под капсюля (я оставил примерно 0.5 мм запаса).

Затем аккуратно отрезаем донышко, чтобы получилась вот такая шайбочка:

Шаг 5-ый

Теперь берем нашу гильзу с капсюлем и укорачиваем ее до 13 мм:

Тщательно обрабатываем края наждачкой, чтобы получить ровный и строго перепендикулярный оси гильзы срез.

В итоге две половинки должны идеально вставляться друг в друга:

Шаг 6-ой

Самое время заняться старым штекером и проводами.

Для начала очень осторожно, с помощью острого ножа, раскурочиваем старый разъем, чтобы убрать все лишнее и оставить только сам штекер с четырьмя контактами и припаянными проводами:

Запоминаем, а лучше записываем, куда какой провод был припаян. На моих наушниках от HTC (с микрофоном) была следующая распиновка:

Шаг 7-ой

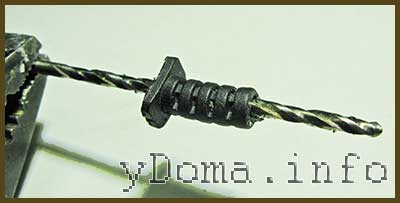

Отпаиваем старые провода от разъема, зачищаем кабель, облуживаем концы и усаживаем кусочек термоусадки (диаметр 2.5 мм, длина 21 мм).

Для облуживания проводочков в лаковой изоляции хорошо бы взять таблетку аспирина, но у меня ее не было, поэтому обошелся обычной канифолью. Если будете работать с аспирином, то знайте — пары этой гадости жутко ядовиты. Вас предупредили.

Сверлим отверстие подходящего диаметра в стенке гильзы. В моем случае идеальным оказалось отверстие 3 мм:

Продеваем кабель в отверстие и припаиваем провода наушников и микрофона (в строгом соответствии с распиновкой!):

Шаг 10-ый

Ну и последний этап: с помощью шприца отмеряем 0.5 мл отвердителя и 5 мл эпоксидной смолы. Самым тщательным образом перемешиваем компоненты между собой. Затем, чтобы выгнать все воздушные пузырьки, нагреваем смесь на водяной бане до 80 градусов.

Заливаем полученным составом нашу гильзу до краев, ставим все на свои места и, с помощью смекалки и подручных приспособлений, фиксируем все это как минимум на 12 часов (а лучше на сутки):

Шаг последний

Когда все застынет, извлекаем конструкцию на свет божий и получаем эстетическое наслаждение от проделанной работы.

Что может быть приятней, чем самому починить сломанные наушники от телефона?

Эх, были бы у меня еще и наушники в виде патронов — вообще сказка была бы

Если для вас это слишком сложно и хотелось бы чего-нибудь попроще и побыстрее, то предлагаем вашему вниманию быстрый и простой способ восстановления штекера наушников с помощью старой шариковой ручки и эпоксидной смолы.

Ну вот, теперь вы точно знаете, что делать, если сломались наушники в разъеме. А если ваши руки и ноги растут из разных мест, то все получится гораздо более лучше, чем у меня!

Как разобрать вакуумные наушники

Если случилась поломка вакуумной гарнитуры около динамика, потребуется разобрать её. Алгоритм ваших действий должен быть следующим:

1. Найдите шов на корпусе наушника. На него необходимо воздействовать при помощи ножа или другого тонкого, но крепкого элемента. Для того чтобы шов разошёлся на корпус можно немного нажать плоскогубцами.
2. Когда корпус откроется вы сможете увидеть внутреннюю часть наушника. Это динамик с контактами. При помощи паяльника отсоедините повреждённые жилы, но прежде всего необходимо пометить цвет изоляции. Используйте маркер, чтобы в дальнейшем не запутаться.
3. От общего кабеля гарнитуры потребуется отрезать нерабочий элемент. У рабочего провода зачистите жилы и припаяйте их к контактам динамика. Чётко соблюдайте ваши пометки на изоляции.

Для диагностики правильности выполненной работы подключите гарнитуру к гаджету, включите музыку. Если всё работает как нужно, склейте половинку разобранного корпуса. По такому же принципу можно разобрать и блютуз гарнитуру.

7 лайфхаков, которые продлят жизнь вашим наушникам

Не допускать натяжения и перегиба кабеля в слабых местах. Если вы используете в качестве источника телефон и носите его в кармане, предпочтительным будет Г-образный джек (или изогнутый под 45 градусов). Однако, если разъём для наушников у вас всегда находится строго сверху, а телефон не «вертится» в кармане, то логичнее использовать прямой джек – меньше перегибов, меньше натяжение. Не стоит носить телефон так, чтобы разъём для наушников был снизу, даже если джек Г-образный. Лучше пусть будет сбоку или сверху (для прямого разъёма). 1.1 Для снижения давления на места соединения корпусов наушников и кабеля хорошо подходит клипса (прицепляем провод к одежде так, чтобы он был не внатяг) или заушный тип ношения. 1.2 Не стоит постоянно доставать телефон с подключёнными наушниками из кармана. Это тоже добавляет нагрузки на кабель. Лучше приобрести гарнитуру с пультом управления или составить плейлист так, чтобы часто не переключать треки.

Нужно правильно хранить наушники. Лучше всего в твёрдом кейсе. При этом сворачивать кабель стоит аккуратно, чтобы не слабые места не оставались в напряжении. И уж конечно не стоит бросать наушники в карман в состоянии «как попало». Оставлять их на хранение подключёнными к телефону тоже не стоит. Если у вас нет кейса или чехла (и вы принципиально не хотите его приобретать), можно аккуратно намотать наушники на ладонь, а когда останется около 20 сантиметров кабеля, обмотать его вокруг образовавшихся петель. Так мы снижаем напряжения во всех слабых местах и не даём наушникам смотаться в «гордиев узел». 2.1 К «большим» (полноразмерным и накладным) наушникам это также относится. Но с нюансами. Не стоит наматывать кабель вокруг оголовья. Лучше всего, опять же, кейс и аккуратно свёрнутый провод. Если вы храните наушники дома на подставке, лучше всего, чтобы провод не висел свободно, особенно, если он тяжёлый.

Не выдёргивать наушники из ушей или телефона за провод. Вообще резкие движения не идут на пользу кабелю, особенно, если это «маленькие» наушники с тонким проводом. Из ушей такие наушники стоит вынимать только за корпусы, а из источника – за штекер.

Носить провод от наушников под одеждой. Даже летом, хотя бы под футболкой. Это устранит вероятность зацепиться кабелем за что-нибудь или кого-нибудь. Ведь в переполненной маршрутке, например, очень просто задеть кабелем за соседа (сумку, например). Не заметите вовремя – можно и провод порвать и с окружающими поругаться.

Берегите наушники от холода и температурных перепадов

Зимой носить провод под одеждой особенно важно, на морозе он теряет гибкость, а длительное воздействие низких температур может привести к повышению хрупкости медных жил, что может повлечь за собой их перелом. Вкладыши или «затычки» также лучше носить под шапкой, чтобы и динамики «не мёрзли»

Не включайте наушники, когда на источнике уже играет музыка

Если вспомнить распиновку современных джеков, то становится понятно, что сначала «в контакт входит» клемма для левого наушника, на который кратковременно подаётся сигнал, мощность которого рассчитана на 2 наушника. Да, это очень короткий промежуток времени, но если делать так постоянно, можно серьёзно повредить левый излучатель. Особенно, если вы используете усилитель или качественный плеер. Не стоит и отключать штекер, пока играет музыка. В таком случае тоже создаются кратковременные нежелательные нагрузки на излучатели.

Не спите в наушниках. Мало того, что проводом можно и «придушиться» знатно, так ещё и перегибы во всех слабых местах просто неизбежны. Если вы, конечно, не спите абсолютно неподвижно.

Однако, нельзя забывать о том, что мы живём в эпоху потребления, а производителям не выгодно, чтобы их товар работал очень долго. Они всё время, собственно, производят свои продукты, им нужен спрос. А если работает уже купленная пара наушников, кто будет покупать новую? Особенно это заметно в нише недорогой техники, в том числе и наушников. Более качественные модели всё-таки могут прослужить подольше.

• ТОП-15: Лучшие бюджетные наушники до 100$
• ТОП-5: Самых дорогих наушников

• ТОП-10: Лучших проводных наушников
• ТОП 15: Лучшие наушники для телефона
• ТОП-15: Лучших вакуумных наушников
• ТОП-10: Лучших наушников вкладышей
• ТОП-10: Лучшие накладные наушники
• ТОП-5: Полноразмерных наушников

• Как правильно надевать и носить наушники
• Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
• Что делать, если наушники попали в воду
• Как правильно сделать прогрев наушников
• Как увеличить громкость наушников

Поломка штекера

Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.

Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?

Чтобы отремонтировать гарнитуру, выполните следующие действия

1. Вырежьте штекер из кабеля.
2. Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.
3. После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.

4. Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.

5. Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.
6. Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.
7. Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
8. Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.
9. Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.
10. Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
11. Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).
12. После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
13. Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.
14. Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.
15. Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.

Начало работы

Для этого нам необходим паяльник

В первую очередь, необходимо обратить внимание на штекер наушников. Он бывает прямой или угловой

Обычно дешевые штекера немного меньше по диаметру, поэтому в качественных проигрывателях или телефонных аппаратах плохо «сидят». В любом случае, можно купить самый дешевый экземпляр и использовать штекер или шнур от него. Кстати, чаще всего провод повреждается или обрывается рядом со штекером.

Если кабель оборвался или повредился у штекера

Итак, для начала необходимо определить место разрыва провода, если его не видно сразу. Для этого включаем плеер и, перегибая провод в разных местах, определяем место разрыва. Определив его, отрезаем провод, убирая поврежденное место.

От нового провода со штекером отрезаем часть, которую будем заменять, находим провода и зачищаем их на будущих «рабочих» концах наушников. Следующий шаг – на один из концов шнура предварительно надеваем «кембрик». Его мы будем использовать, чтобы скрыть место спайки провода. После зачистки проводов необходимо скрутить их и залудить. Далее, спаиваем их друг с другом, проверяем работу наушников, и, если все нормально, надвигаем предварительно надетый кембрик на место спайки и «заплавляем» его с обоих концов, чтобы сохранить место спайки.

В случае если повреждение прошло на месте самого штекера, то необходимо вскрыть новый штекер при помощи острого ножа, припаять туда проводки, предварительно прозвонив их и, используя тот же кембрик, что и выше, укрыть место спайки.

Если кабель оборвался или повредился у динамиков

Иногда кабель разрывается или повреждается вблизи наушников. Основной «симптом» при этом – один не работает. Иногда не работают оба, либо один из наушников «потрескивает» или слишком тихо играет. Это все признаки нарушения кабеля вблизи наушников.

В этом случае можно провести ремонт гораздо проще. Даже не нужен дополнительный кабель в большинстве случаев. Если один не работает, то отрезаем его провод у основания самого динамика, затем открываем наушник (обычно они самозаклепываемые и проделать это не трудно), запоминаем, какой провод куда крепится. Далее зачищаем рабочий кабель, лудим его и припаиваем точно так же, как было до этого. Эту процедуру повторяем, если не только один не работает, второй раз.

Как выяснилось, выполнить ремонт наушников своими руками не так уж и сложно, главное обладать нужной информацией и всеми необходимыми приборами и материалами.

Правильно подобранный анатомический матрас – залог здоровья и комфортного сна. Его основная задача – обеспечить правильную поддержку позвоночника во время.

Сложно представить более простой и абсолютно здоровый способ тепловой обработки еды, чем готовка с помощью электрического гриля. Благодаря уникальному устройству.

Поломка штекера

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте

Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

1. Отрежьте штекер от кабеля.
2. Для ремонта штекера будет использоваться внутренняя часть старого с небольшой модификацией. Чтобы извлечь эту часть, необходимо с помощью канцелярского ножа разрезать пластиковую оболочку, как показано на рисунке ниже.
3. После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.

4. Запомните или зарисуйте на бумаге, к какому контакту, какого цвета провод был подсоединен. На рисунках ниже представлены стандартные схемы распайки жил кабеля. Цвет проводников может отличаться в разных моделях, в данном случае, зеленый – это левый канал, красный – правый, а медный (без изоляции) – общий.

5. Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.
6. Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.
7. Наушники без паяльника отремонтировать не получится. Это объясняется тем, что необходимо соединить общие провода и залудить кончики всех проводников с помощью флюса и припоя. Поскольку проводники покрыты изоляцией (лаковой), то процесс лужения будет немного затруднен. Чтобы его облегчить, рекомендуется с помощью зажигалки слегка прокалить кончики проводов. Также очистить кончики от лакового слоя можно с помощью обычного ножа.
8. Чтобы продолжить ремонт наушников своими руками, например, наушников Defender, нужно найти шариковую ручку, от которой вам потребуется всего одна часть, а именно – нижняя. Она будет служить в качестве корпуса для штекера.
9. Подготовьте небольшой отрезок термоусадочной трубки для защиты провода от резких перегибов.
10. На следующем этапе потребуется одеть на кабель кончик от ручки и термоусадку, после чего припаять залуженные кончики проводов к детали штекера.
11. Запаиваем контакты, точно соблюдая схему распайки (воспользовавшись своей зарисовкой).
12. После того, как вы припаяли все проводники, необходимо проверить, работают наушники или нет. Для этого можно воспользоваться мультиметром и прозвонить все контакты. Если прибора нет, то просто воткните штекер в разъем телефона и включите на нем воспроизведение музыки. Убедитесь, что оба канала гарнитуры работают раздельно, покрутив в эквалайзере регулятор баланса.
13. При положительном результате тестирования, оденьте термоусадочную трубку на место пайки и с помощью зажигалки или строительного фена добейтесь плотного прилегания ее к штекеру.
14. Чтобы продолжить, подготовьте небольшое количество эпоксидной смолы.
15. Добавьте несколько капель смолы в кончик ручки, и оденьте его на спаянный штекер. На этом ремонт гарнитуры считается оконченным.
