Разборка беспроводной компьютерной мыши

Содержание:

Мне нравится пользоваться Razer Deathadder, но после многих лет непрерывного использования он стал действительно грязным.

Что делать, если ваша мышь перестает работать

Моя мышь какое-то время меня раздражала, потому что она дважды щелкала сама по себе, поэтому я решил что-то с этим сделать, так как был на грани того, чтобы запустить ее через комнату и купить другую.

Вместо этого я начал возиться с ним, и он снова заработал идеально. Конечно, сейчас, когда я собираюсь что-то разобрать, я достаю камеру на всякий случай, если могу поделиться информацией здесь. Вот как это сделать.

Пыль …. Кто-нибудь?

Обычно, если ваша мышь перестала работать должным образом, это связано с тем, что она забита пылью. Моя Razer Deathadder — отличная мышь, но механизм щелчка очень чувствителен. Это здорово, когда вы используете его, просто легкое касание нажимает кнопку, или так кажется, но там немного пыли, и кажется, что он любит двойной щелчок сам по себе.

Перво-наперво выключите компьютер или отключите мышь. Вы не хотите ничего взрывать.

Чтобы попасть внутрь, вам нужно вставить лезвие между кожухом и провести им спереди по всему краю. Нет необходимости поднимать его вверх, просто толщина лезвия, бегающего по нему, сделает это.

Операция по очистке

После того, как вы полностью проведете лезвием по всему периметру, вы можете просто снять с него верхнюю часть.

Затем вы можете заглянуть внутрь зверя. Как видите, мой был совершенно отвратительным и был наполнен пылью, волосами и прочим. Дома меня мучают за то, что я ленился с пылесосом, ну, я должен признать, что в данном случае моя жена была права, внутренности моей мыши нуждаются в более регулярной любви и внимании.

Чтобы заняться делами, я взял ватную палочку, немного спирта и антибактериальный спрей и занялся вытиранием. Проведите бутон по внешней стороне и практически везде, где есть грязь. Для щелчка используется вся верхняя часть этих мышей, отдельной кнопки нет, поэтому любая пыль по краю мешает ей работать должным образом.

После того как хорошенько потрился внутри, я обработал верх антибактериальным очистителем, а затем сполоснул под краном.

После этого это просто (ну, я просто говорю) случай надеть верх, не сломав ни одной из вкладок. Лучший способ сделать это — вернуть кнопки на место, но не нажимать на них полностью, а затем опустить заднюю часть вниз. Затем вы можете правильно нажать кнопку.

Это оно! Это настолько простое руководство, которое вы можете получить на самом деле, но это хорошо, поскольку означает, что вы вернетесь к работе через несколько минут без необходимости использования отвертки или каких-либо ругательств. Теперь мышь снова работает отлично.

Не нужна новая мышь, теперь я могу потратить сэкономленные деньги на что-то более полезное, например, еще одну бутылку коньяка или что-то в этом роде. Какой результат! Если у вас есть комментарии, оставьте их ниже.

Спасибо за прочтение.

Эта статья точна и правдива, насколько известно автору. Контент предназначен только для информационных или развлекательных целей и не заменяет личного или профессионального совета по деловым, финансовым, юридическим или техническим вопросам.

Как в проводной мышке отремонтировать перетершийся провод

Если при работе мышкой курсор начал самопроизвольно перемещается, перепрыгивать в любое место экрана монитора или зависать, то с большей достоверностью можно утверждать о нарушении целостности провода в месте выхода из корпуса. Проверить это легко, нужно прижать провод к корпусу и если временно работоспособность восстанавливается, значит точно дело в проводе.

Если при осмотре провода в месте выхода из корпуса компьютерной мышки обнаружено физическое его повреждение, то причина неработоспособности очевидна. Вот пример такого повреждения. На фото видно, что двойная внешняя оболочка провода повреждена, и некоторые проводники вида мишура перетерты.

При наличии навыков пайки паяльником, компьютерную мышку с перетертым проводом не сложно отремонтировать, удвоив ее срок службы. Ремонт заключается в удалении поврежденного участка провода и запайки, вновь подготовленных концов уцелевшей части проводников в печатную плату.

Как отремонтировать перетершийся провод мышки пайкой

Провод, соединяющий компьютерную мышку с разъемом, бывает двух видов – выполненный из обыкновенного тонкого многожильного медного провода и провода типа мишура. Провод типа мишура более эластичный, поэтому имеет высокую устойчивость при изгибах и служит дольше.

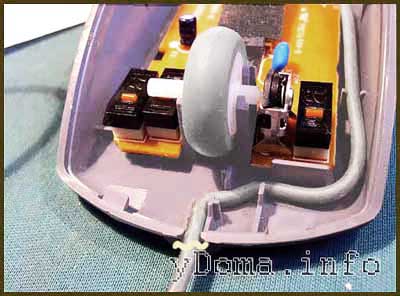

Входя в корпус мышки, провод проходит вдоль и соединяется с печатной платой. Встречаются два вида соединений, разъемное соединение или запрессовкой в колодку, которая впаивается в плату. На фото выпаянная из печатной платы колодка с запрессованными в нее проводниками.

В независимости от способа соединения проводов с печатной платой мышки, чтобы знать как запаять при ремонте, нужно сфотографировать или зарисовать, какого цвета провод с каким контактом соединен. Затем выпаять из платы разъем (лучше не разъединять, так легче выпаивать) или колодку. Международного стандарта цветовой схемы проводов для мышек нет, и каждый производитель цвета проводов выбирает по своему усмотрению. Мне приходилось ремонтировать много компьютерных мышек и везде провода от одних и тех же выводов разъемов шли разных цветов. Очевидно, это связано с тем, что мышка считается расходным материалом, и ремонт ее после окончания гарантийного срока производители не предусматривают.

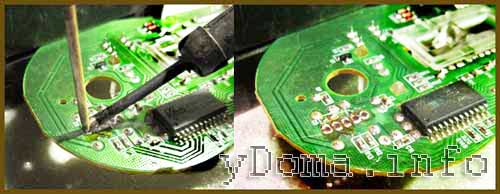

После выпайки старых проводов из печатной платы мышки, необходимо освободить отверстия от припоя для запайки новых проводов. Эту работу легко выполнить при помощи зубочистки или остро заточенной спички. Достаточно разогреть припой в месте нахождения отверстия со стороны печатных проводников платы и вставить в него острие зубочистки, убрать паяльник, и когда припой застынет зубочистку вынуть. Отверстие будет свободным для установки в него проводника.

Для подготовки проводов к монтажу необходимо отрезать выходящий из корпуса мышки пришедший в негодность отрезок провода длиной 15-20 мм. Снять с проводов изоляцию и пролудить концы проводников припоем. Лудить провода нужно положив их на деревянную подставку, вращая при этом в одном направлении, чтобы облуженные кончики проводов получились круглой формы. Иначе их будет невозможно вставить в отверстия печатной платы.

Вставить в печатную плату мышки провода, в соответствии зарисованной цветовой схеме и запаять паяльником.

Провода типа мишура, залудить при помощи обыкновенного канифольного флюса не получится, так как проводники-ленточки мишуры покрыты слоем изоляционного лака. Кислотный флюс использовать нельзя, так как он пропитает внутреннюю нить провода мишура и со временем разрушит проводники. Лучшим флюсом в данном случае является таблетка аспирина.

Остается вставить залуженные концы проводов в отверстия печатной платы и запаять припоем.

Иногда встречаются мышки, в которых печатная плата двусторонняя с отверстиями для проводов очень маленького диаметра, и освободить их от припоя очень сложно. В таком случае можно просто припаять проводники к контактным площадкам. Так как физическая нагрузка на провода при работе мышки не прикладывается, соединение служит достаточно надежно.

Теперь можно установить печатную плату в основание корпуса и закрепить ее винтом, уложить провод и закрыть верхней крышкой. При установке крышки с кнопками нужно проследить, чтобы провод не попал под толкатели кнопок, между сопрягаемыми выступа корпус и не касался других подвижных деталей. Перед сборкой мышки обязательно надо удалить пыль и волосинки, которых за длительный срок эксплуатации набивается через щель между колесиком и корпусом довольно много. Ремонт окончен и компьютерная мышка опять готова к работе.

Принцип работы манипулятора

Мышка воспринимает перемещение по рабочей поверхности (столешнице или коврику), передавая компьютеру эти данные. Операционная система интерпретирует эти перемещения в движение курсора, который можно использовать для управления файлами или окнами программы. Команды отправляются с помощью кнопок – основная, при нажатии левой и дополнительная, при нажатии правой.

В большинстве современных мышек стандарта AT присутствует колесико, под которым скрывается еще одна кнопка. Колесико, как правило, используется для вертикальной прокрутки большого документа или страницы браузера.

Почти все игры для платформы PC заточены под использование мышки. Перемещая ее, можно управлять камерой в шутерах или РПГ, выделять часть юнитов в стратегиях, отдавать команды персонажу в МОБА или перемещать объекты в логических играх.

Часто геймерские мышки имеют дополнительные кнопки, на которые можно забиндить часто используемые команды – это более удобно, чем искать их на клавиатуре. Колесико обычно служит для смены активного навыка или используемого оружия. Детальнее о предназначении компьютерной мыши читайте здесь.

Как чистить устройства разных типов?

С шариком

В последнее время манипуляторы такой модели уже редко встречаются, так как они являются примитивными, постепенно выходят из оборота.

Для профилактики загрязнений необходимо раз в 1-2 недели протирать салфетками или хлоргексидином компьютерный коврик, колесо на мыши.

Чистить шариковую модель лучше в разобранном виде, так как основные загрязнения скапливаются внутри устройства. Для этого необходимо:

Отключить манипулятор от сети, аккуратно разобрать его, не сильно нажимая на детали.
Запомнить, где находится шнур, чтобы вернуть его на место по окончании процедуры.
Осторожно вынуть резиновый шарик.
На 5-10 минут замочить его в мыльном растворе (¼ бруска хозяйственного мыла на 0,5 л воды).
Протереть шарик сухой тряпочкой, обработать его спиртовым раствором (1:1).
Пластиковым скребком почистить загрязнения, которые пристали к «внутренностям».
Корку грязи на колёсиках также можно убрать скребком или ватной палочкой, смоченной в растворе спирта.
Когда вся пыль будет удалена, обезжирить поверхность, особенно движущиеся части, любым спиртосодержащим веществом, например, крепким алкоголем.
Очень аккуратно почистить контакты кнопок ватной палочкой, смоченной в спирте.
Собрать мышку обратно.
Протереть внешнюю часть корпуса и шнур спиртом.

Оптическая

Почистить оптическую мышь легко как снаружи, так и изнутри. Она относится к дешёвым, прочным моделям, поэтому сломать её неаккуратным движением намного сложнее.

Удалять накопившиеся загрязнения с внешней части оптического устройства нужно 1 раз в 2-3 месяца, с внутренней – 1 раз в полгода.

Чтобы почистить мышь от грязи, необходимо:

1. Отсоединить устройство.
2. Провести быструю чистку.
3. Протереть глазок, стараясь не сильно давить на него.
4. Разобрать мышку.
5. Извлечь микросхему, почистить её от пыли сухой ватной палочкой или мягкой щёточкой лёгкими движениями.
6. Протереть колёсико спиртовым раствором.
7. Почистить оптический датчик ватной палочкой.
8. Обезжирить внутренние детали спиртом или водкой.
9. Собрать манипулятор обратно.
10. Протереть глазок мышки.
11. Обработать корпус салфетками для компьютерной техники.

Лазерная

Лазерную мышку можно почистить аналогичным способом, уделяя особое внимание датчику. Его нужно протереть ватной палочкой

Однако бывают случаи, когда курсор периодически пропадает с рабочего стола, а линза на обратной стороне устройства перестаёт светиться красным. Это означает, что лазерный датчик засорился, и его требуется почистить. Сделать это можно следующим образом:

1. Перевернуть мышку вверх дном.
2. Почистить края лазера зубочисткой, немного проникая внутрь корпуса через щель.
3. Протереть края датчика косметической палочкой, смоченной в спирте.

Для профилактики такую чистку следует проводить 1 раз в 2-3 месяца. Удалять загрязнения с внутренней части манипулятора нужно каждые 6 месяцев.

Беспроводная

В последнее время популярны беспроводные мышки, так как они позволяют уменьшить количество проводов. Кроме того, их можно зафиксировать в удобном положении, управлять компьютером на расстоянии.

Для подобных моделей принципы быстрой чистки остаются такими же. А вот чтобы почистить беспроводную мышь изнутри, нужно соблюдать несколько правил:

будьте осторожны при разборке изделия: оно имеет хрупкую конструкцию;
особое внимание надо уделить датчику Bluetooth, так как именно он обеспечивает связь с компьютером. Если этот датчик загрязнён, рабочая дистанция сокращается, передача данных становится медленнее.

Игровая

Игровые мышки предназначены для геймеров и отличаются от обычных моделей тем, что имеют повышенную чувствительность, множество дополнительных кнопок. Это усложняет задачу удалить загрязнения, ведь в щели (которых больше, чем в неигровых устройствах) проникает пыль.

Есть несколько правил, которые помогут почистить игровую мышь безопасно:

нужно очень осторожно удалять грязь с датчиков, чтобы не повредить их;
нельзя сильно нажимать на устройство, ведь оно чувствительное, хрупкое;
разбирать игровую мышь сложно, потому что нужно аккуратно убрать множество дополнительных деталей. Это также увеличивает длительность чистки.

Как разобрать и отремонтировать компьютерную мышку

Во-первых, необходимо извлечь элемент питания – батарейку типоразмера АА. Она скрывается под верхней крышкой. Для простого и быстрого извлечения последней потребуется нажать на специальную кнопку с оборотной стороны.

Во-вторых, переверните мышь и найдите наклейки на ножках. Именно под этими наклейками скрываются два маленьких самонарезающих винтика. Берем отвертку для ремонта мобильных телефонов (под крестовой шлиц) и откручиваем.

В-третьих, поддеваем защелки путем поддевания фиксаторов.

В-четвертых, плавным уверенным движение оттягиваем верхнюю часть мышки на себя, поддерживая основание. Если чуть-чуть поддеть отверткой, мышка легко раскрывается.

В-пятых, необходимо открутить один-единственный винт, который удерживает печатную плату.

Также плату удерживают два пластиковых фиксатора, которые без особого труда отжимаются плоской отверткой.

Важный совет: постоянно поддерживайте вторую половинку, где располагается батарейный отсек. Если этого не делать, то велика вероятность того, что провода, их соединяющие, могут быть легко оборваны.

В-шестых, найдите на печатной плате микропереключатели. Попытайтесь нажать отверткой на микроскопическую кнопка как на левом, так и на правом микропереключателе. Звук щелчка от нажатия должен быть звонким и четким. Если это так, то коммутирующая пластинка в микропереключателе еще не набрала критическую механическую усталость, а специальная дугообразная петля, отвечающая за возврат кнопки в исходное состояние, имеет нормальную эластичность. Если же характерного звука щелчка нет или он неотчетливый, то самое время разбирать микропереключатель.

Осуществление ремонта

После того как разобрать мышку удалось, сразу прояснится причина её неполадки, возможно, что осуществлять ремонт и не придётся, ведь часто проблема кроется в обычном засоре. Тогда достаточно провести профилактические работы, такие как почистить мышку, и устройство снова начнёт радовать своей работоспособностью.

Почистить поверхность печатной платы можно при помощи маленькой кисточки, куска ткани (обязательно без ворса), ватного диска или палочки. После смахивания первой пыли ватный диск или ткань нужно смочить спиртом и аккуратно протереть все элементы платы, колёсико, а также внутреннюю часть корпуса. Оптический сенсор мыши легко почистить зубочисткой с ватой, смоченной в спирте.

Как починить колёсико мышки

Выход из строя колёсика довольно распространённая проблема. Если вы заметили, что колесо прокручивает ползунок на экране скачками, то, вероятнее всего, у мышки просто разболтался механизм прокрутки. Чтобы его починить, небольшими плоскогубцами прижмите металлические скобы, которыми датчик крепится к пластиковым элементам механизма

Важно не переусердствовать и не поломать детали. Проверьте, как крутится колёсико после процедуры. В случае когда колёсико прокручивается и никак не реагирует на ваши действия, скорее всего, отломалась часть его оси

При помощи канцелярской скрепки можно соорудить новое крепление. Скрепку распрямите, согните пополам, скрутите. Отмерьте получившуюся деталь по длине отломанной части, прибавив 1–2 мм, откусите лишнее кусачками. Теперь осталось только раскалить докрасна зажигалкой край новой оси и прижать его к месту отломанной. После того как материал затвердеет, поставьте колёсико на место и проверьте, как оно прокручивается

В случае когда колёсико прокручивается и никак не реагирует на ваши действия, скорее всего, отломалась часть его оси. При помощи канцелярской скрепки можно соорудить новое крепление. Скрепку распрямите, согните пополам, скрутите. Отмерьте получившуюся деталь по длине отломанной части, прибавив 1–2 мм, откусите лишнее кусачками. Теперь осталось только раскалить докрасна зажигалкой край новой оси и прижать его к месту отломанной. После того как материал затвердеет, поставьте колёсико на место и проверьте, как оно прокручивается.

Ремонт провода

Если у вас проводная мышка и обнаружилось перетирание провода, это можно исправить с помощью скрутки или пайки.

Аккуратно разрежьте изоляцию в месте, где замечено повреждение, заголите концы проводов, скрутите их между собой по цветам. Изолируйте сначала скрутки при помощи термоусадки или изоленты, закройте изоляцией все скрутки вместе.

В случае если вы решили воспользоваться паяльником, повреждённая часть провода просто обрезается, концы жилок подвергаются лужению припоем, затем припаиваются к плате

Важно не перепутать расположение проводов и припаять всё на те же места, потому как общей цветовой схемы нет и каждый производитель выбирает цвета жилок на своё усмотрение

Как починить кнопки

Часто бывает, что перестаёт работать одна или несколько кнопок мыши, в первую очередь следует их почистить, возможно, дело в налёте, собирающемся со временем.

Когда кнопка всё ещё работает, но часто не срабатывает при нажатии, то проблему нужно искать в её толкателе, который мог стереться от времени, чем обусловлен плохой контакт с микропереключателем. Если обнаружилась небольшая вмятина, достаточно залить её капелькой расплавленного пластика, чтобы кнопка снова начала функционировать.

Если причина не устранена, возможно, виной всему неисправность микропереключателя. В таком случае нужно выпаять старый переключатель и поставить на его место новый или же взятый с другой мышки.

Некоторые проблемы кнопок можно решить, не разбирая мыши. Перед тем как пытаться отремонтировать устройство, нелишним будет покопаться в настройках мышки

Важно убедиться, что функция залипания кнопки отключена и проверить драйверы, от которых во многом зависит работа компьютерной мыши

Пошаговая инструкция

Теперь рассмотрим, как разобрать Блуди V7 и V8. Устройство с проводным подключением и 8 кнопками пользуется большим спросом у геймеров, благодаря удобству пользования, широкому функционалу и быстрому отклику на нажатия.

Как разобрать Bloody V7

Если возникла необходимость разобрать мышку Bloody V7, подготовьте набор отверток, влажные салфетки и лопатку для поддевания накладок. Далее сделайте следующие шаги:

Разверните мышку нижней частью вверх. Снимите защиту в виде трех красных накладок (верхнюю накладку за проводом можно не снимать, ведь под ней никаких болтов нет). Для этого используйте острый инструмент, к примеру, ножик, отвертку или лопатку. Работа выполняется для получения доступа к болтам, находящимся под специальной заглушкой

Заглушки выполнены из металла, но все равно действуйте осторожно, чтобы не погнуть и не сломать указанные пластинки. С помощью тонкой отвертки выкрутите винты

Старайтесь действовать осторожно, чтобы не «слизать» место установки «жала». Рассоедините днище и верхнюю часть. Отсоедините шлейф, который объединяет две части. Отбросьте провод подключения, который также соединен с помощью шлейфа. Открутите винты на плате верхней части для ее снятия и очистки. Выкрутите металлический элемент, закрепленный возле микросхемы. Отсоедините верхнюю крышку. Она фиксируется на пластмассовых защелках, поэтому действуйте осторожно во избежание случайного повреждения. Берите нижнюю часть и открутите винты, удерживающие колесико, а после снимите само колесо. Снимите плату, удерживаемую на нескольких болтах.

Как видно, разобрать мышку Bloody V7 не составляет труда. После разбора остается почистить все элементы и собрать устройство в обратной последовательности. Будьте внимательны и запоминайте расположение каждой детали. Можно разобрать мышку и снять этот процесс на видео, чтобы не ошибиться в сборе.

Как разобрать Bloody V8

Приведенная выше инструкция актуальна для модели V7. Если нужно разобрать мышку Bloody V8, алгоритм действий очень похож. Эти изделия отличаются небольшими конструктивными особенностями, разрешением сенсора и встроенной памятью (предусмотрена в модели V7).

Разбираем мышку Bloody (для V8). Общий алгоритм такой:

1. Снимите накладки (кроме той, что находится возле питающего шнура).
2. Открутите крепежные винты.
3. Поднимите крышку и отсоедините верхнюю часть.
4. Снимите шлейф, чтобы разъединить две части, или просто открутите схему на верхней части мышки Bloody.
5. Выкрутите два шурупа, удерживающие схему на нижней части, и снимите ее.
6. Разберите корпус верхней части и снимите накладку со стеклом, куда забивается много грязи и пыли.
7. Снимите колесико.
8. Почистите все элементы конструкции влажной салфеткой.
9. Соберите устройство в обратной последовательности.

Учтите, что разобрать мышку Bloody не составляет труда, ведь основные элементы крепятся с помощью винтов и пластиковых фиксаторов. Гораздо сложнее собрать девайс.

Зная, как разобрать мышку Bloody, вы в любой момент сможете почистить ее от грязи и пыли, вернув нормальную работоспособность. Чтобы избежать трудностей, заранее подготовьте необходимый инструмент, средство для очистки и хорошее освещение. Помните, что придется иметь дело с мелкими деталями, поэтому сборку придется производить очень внимательно.

РЕМОНТ

Сразу приступил к ремонту неисправного провода на изгибе. Для этого пометил цветовую маркировку, процарапав заглавные буквы цветов проводов на плате, чтобы потом ,,не кусать локти» тужась вспомнить где куда какой проводок был припаян.

Обзор платы и обозначение проводов

Выпаял их. Рассёк предохранительный уплотнитель, с расчётом чтобы вернуть его потом на место. Он оказался приклееным, потому пришлось аккуратно повозиться, извлекая их него провод. Для того чтобы показать вам как обычно обрывается провод внутри изоляции, откусил повреждённый участок с запасом и зачистил. Провод действительно оказался в обрыве, в двух проводках.

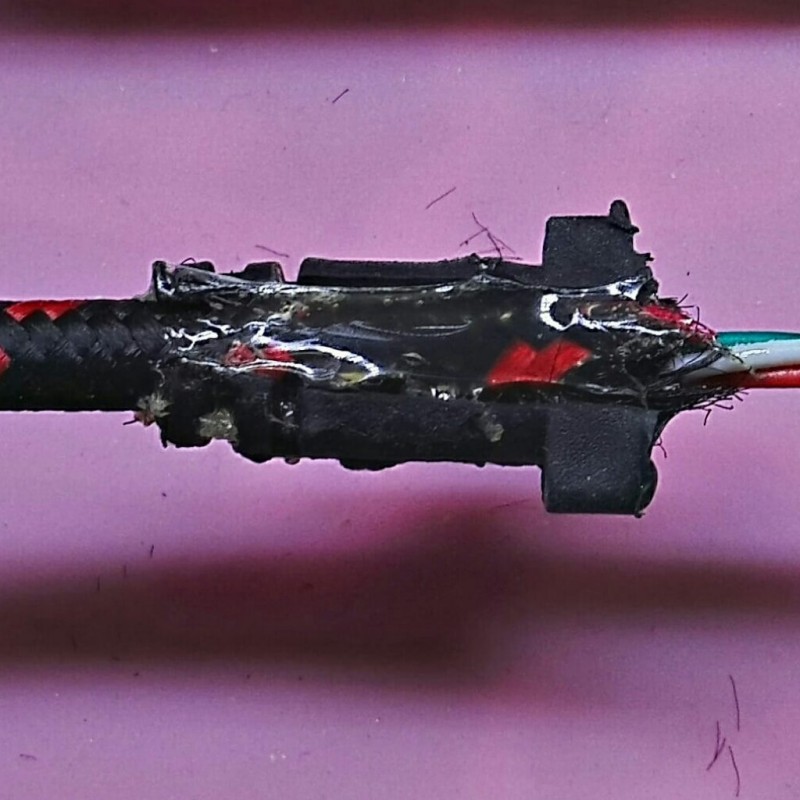

Так выглядят поврежденные провода

Далее зачистил провод, залудил и приклеил уплотнитель на место, использовав резиновый клей ,,Момент». Уплотнитель к тому же не позволяет проводу выскакивать из мышки в процессе эксплуатации. Обмотал изолентой, чтобы склеивание было более качественным.

Изолента на уплотнителе во время просушки

Пока клей подсыхал решил на всякий случай проверить конденсаторы на ёмкость и паразитное сопротивление, заодно проверил и энкодер колесика.

Проверка конденсаторов ESR метром

Конденсаторы оказались исправны. Для проверки обычно использую таблицу ESR, хотя по большому счёту, лучше сразу ставить новые, для гарантии. Для того чтобы удобно впаивать радиодетали обратно, часто использую шило, освобождая им отверстия под ножки радиодеталей от олова.

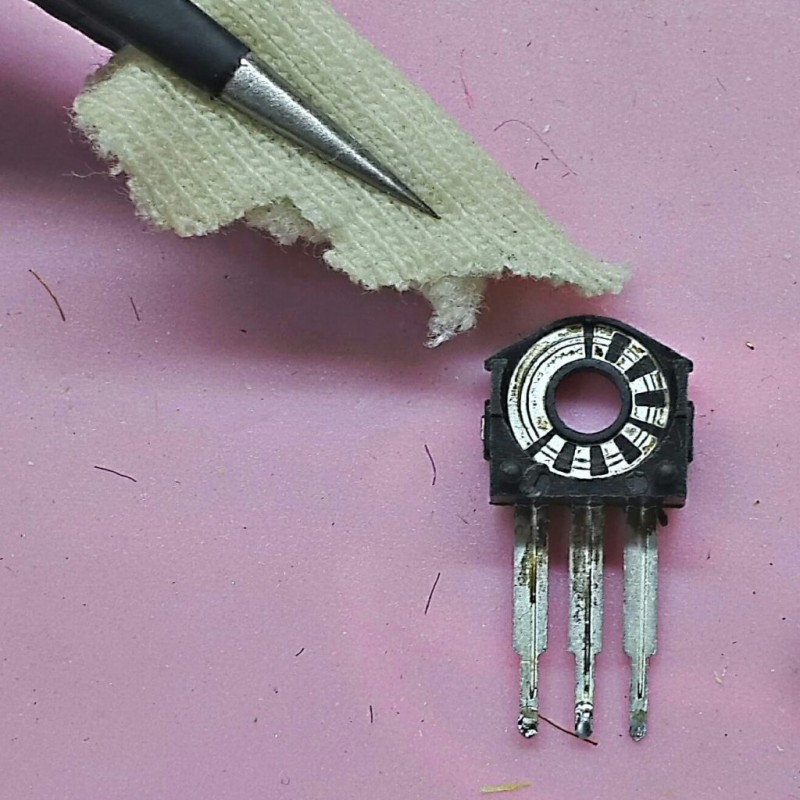

Энкодер как и переменные резисторы подвержены износу. Для этого разобрав промыл его ветошью смоченной спиртом, смазал ,,Литолом» и собрал аккуратно в обратном порядке, используя при сборке узкие плоскогубцы.

Энкодер и колёсика мышки в разборе

В это время клей высох, потому смело припаял провод к плате.

Обязательно счищаем остатки канифоля после пайки, под которым часто таятся ,,сопли».

Т.е. неупорядоченное канифолью олово, иногда незаметно и подло замыкающее контакты. Остатки канифоли счищаем кисточкой, желательно смоченной спиртом, так как канифоль способен приводить медь к коррозии.

Убираем остатки канифоли при помощи спирта и кисточки

ВНИМАНИЕ. Сначала проверил мышку на компьютере, которая заработала, а потом лишь собрал

Знаете ли не сильно то и хочется повторно разбирать мышку, выяснив что мышка вдруг не заработала.

ВНИМАНИЕ! БЕРЕГИТЕ ВАШИ ГЛАЗА ОТ ВСТРОЕННОГО В МЫШКУ ЛАЗЕРА, КОТОРЫЙ МОЖЕТ ПОВРЕДИТЬ СЕТЧАТКУ ГЛАЗ!

СБОРКА. Далее собрал мышку и еще раз проверил. Мышка работала.

Установленный и проклеенный уплотрнитель

Шнур установлен на место

Мышка собрана и проверена

ИТОГ. ,,Учение и труд — все перетрут»! И подарят вам массу положительных впечатлений.

Как отремонтировать оптическую или лазерную мышь.

Практически весь ремонт оптической и лазерной мыши описан в предыдущих двух статьях

Ремонт компьютерной мыши A4TECH, x7, logitech и других и

Ремонт мыши, не работает кнопка мыши.

Когда ничего не помогает смотрим «Игровые мыши. Как выбрать».

Здесь мы поговорим о редких неисправностях, и трудности ремонта компьютерных мышей последних выпусков.

Однажды на компьютерной мыши перестала работать кнопка левого клика, перепаял переключатель, проверил кликает. Собираю, через 10 кликов один пропускает. Подумал контакт на переключателе плохой, или мало олова капнул разболталась. Разобрал, вроде все нормально. Потом разобрался, площадка которая надавливает на маленькую кнопочку переключателя. На ней образовалась ямка от длительной работы, ну и естественно то дожимает то нет. Фото плохое но чуть чуть видно, что бы понять о чем идет речь.

Место образования раковины, на площадке нажатия

Пришлось снимать верхнюю часть компьютерной мыши, она крепится на пластмассовых застёжках.

Отстегнули застёжки, снимаем накладку на верхней части мыши

Их очень легко сломать. Ну а дальше на бруске или на напильнике выравниваем площадку и все нормально.

Шлифуем площадку, важно не скосить общий наклон. Из всех мышек которые пришлось чинить такое встречалось только раз

Немного почаще встречается такое, от падения у компьютерной мыши смешается лазер, или линза, мышь как бы это выразить. Тупит, взаимодействие как через резиновый привод, работает но вяло с запаздыванием. Это как раз такой случай, просто поправьте линзу, или поставьте на место. Лазер на компьютерной мыши, очень и очень редко ломается. Ни разу в практике не встречал, по нему подсказать ничего к сожалению не могу, не физик

Из всех мышек которые пришлось чинить такое встречалось только раз. Немного почаще встречается такое, от падения у компьютерной мыши смешается лазер, или линза, мышь как бы это выразить. Тупит, взаимодействие как через резиновый привод, работает но вяло с запаздыванием. Это как раз такой случай, просто поправьте линзу, или поставьте на место. Лазер на компьютерной мыши, очень и очень редко ломается. Ни разу в практике не встречал, по нему подсказать ничего к сожалению не могу, не физик.

Неисправности.

Первая распространенная неисправность — это когда Вы двигаете мышь, а курсор стоит на месте, передвигается рывками, или, надо несколько раз поводить мышью, чтобы курсор сдвинулся с места. Такая неисправность проявляется, когда перетирается USB-кабель на входе в корпус мышки от многократного перегибания провода.

Устраняется она просто и легко. Ножницами или ножом отрезаем поврежденный участок USB-кабеля, обозначенный пунктирной линией.

Чтобы было удобно работать, вынимаем плату из корпуса. Для этого нужно отогнуть две защелки, фиксирующие плату сзади. Снимаем верхнюю изоляцию кабеля, и зачищаем кончики жил. У кого есть паяльник, концы жил облуживаем.

Теперь все жилки обоих концов USB-кабеля соединяем между собой. Берем две жилки соответствующего цвета, например, красного, и скручиваем, а если есть паяльник, то спаиваем. У меня была термоусадка, и для изоляции соединения я предварительно одел ее на концы жил. Если термоусадки нет, то можно воспользоваться изолентой, скотчем или любым другим гибким изоляционным материалом.

Следующим этапом изолируем скрутки или спайки жил, а затем равномерно укладываем их в одну линию, чтобы получилась большая скрутка. Как показано на нижней части рисунка.

Теперь скрутки закрываем изоляционным материалом. Я опять воспользовался термоусадкой, чтобы получилось красиво. Хотя это и не принципиально, так как все равно эта красота спрячется внутри. Но все же.

Если Вы немного паяете, то есть другой вариант, где не надо делать скрутки или спайки. Здесь просто отрезается поврежденный участок USB-кабеля, зачищается, облуживается и припаивается под разъем со стороны дорожек. При пайке повторяется последовательность цветов жил, которые заходят в верхнюю часть разъема.

Вторая распространенная неисправность – это когда приходится несколько раз щелкнуть левой кнопкой мышки, чтобы произвести какое-нибудь действие. А бывает и так: щелкаешь один раз, а щелчок происходит двойной. Виной всему этому является микропереключатель, на который давит левая клавиша.

В этом случае нам уже понадобится паяльник. Здесь поступаем так: выпаиваем микропереключатель левой кнопки мыши и «колесика», и меняем их местами. Колесо основная масса использует только для прокрутки страниц, а как дополнительной кнопкой очень мало кто пользуется. Поэтому этот микропереключатель и ставим вместо изношенного левого.

Выпаивается микропереключатель легко, хотя и имеет три вывода. Жалом паяльника касаемся одновременно среднего и любого из крайних выводов, при этом пальцем стараемся приподнять этот край. Сильно давить не надо.

У Вас должно получиться приблизительно вот так:

Теперь перехватываемся и выпаиваем противоположную сторону микропереключателя, где также пальцем ее приподнимаем, и жалом греем два вывода.

Если с первого раза не получилось, то есть микропереключатель остался на плате, значит, еще раз повторяем процедуру выпаивания: сначала отпаиваем одну сторону, а затем вторую. Когда оба микропереключателя выпаяны, меняем их местами и обратно впаиваем.

Очень часто возникают ситуации, когда часть припоя остается в отверстии, в которое вставляется ножка радиодетали.

Если необходимо, то это устраняется так: берется обычная игла или игла от одноразового шприца и вставляется в отверстие со стороны радиодеталей, а со стороны дорожек это отверстие греется паяльником. Когда припой прогреется, игла войдет в отверстие и вытеснит припой наружу.

Теперь только осталось собрать отремонтированного грызуна в обратной последовательности и радоваться его работой. Когда будете на место одевать верхнюю часть корпуса, вначале вставьте ее в пазы и слегка надавите вперед, чтобы она зашла до упора.

Я думаю, теперь Вам не составит труда сделать мелкий ремонт компьютерной мышки. Удачи!

Источник

Как разобрать компьютерную мышку

Для того, чтобы разобрать мышку для ремонта нужно с нижней ее стороны открутить крепежные винты. Обычно бывает один, но могут быть и несколько. В этой модели мышки половинки корпуса скреплены одним винтом.

Если визуально винтов не видно, то, скорее всего они закрыты этикеткой или спрятаны под подпятниками. Нужно легонько надавливать на этикетку по всей площади. Если, в каком, либо месте этикетка прогибаются в форме окружности, значит, скорее всего, там и спрятан винт. У этой мышки винт спрятан под этикеткой, которую пришлось частично отклеить.

В модели, например, TECH X-701 крепление выполнено с помощью двух винтов, один из которых тоже спрятан под этикеткой. При попытке отклеить этикетку она начала рваться, пришлось винт откручивать, проделав в этикетке отверстие. Место прокола этикетки отверткой на фотографии ниже, обозначено, синим кругом.

Если под этикетками винтов обнаружить не удалось, значит, они точно заклеены подпятниками. Для доступа нужно аккуратно ножиком снять подпятники. По окончанию ремонта мышки их надо будет приклеить на место, так как без подпятников она будет хуже скользить по коврику.

После отвинчивания винтов, нужно раздвинуть половинки корпуса мышки со стороны открученного винта в разные стороны и снять верхнюю часть, на которой находятся кнопки.

Печатная плата мышки обычно не зафиксирована винтами и установлена отверстиями на выступающие из корпуса пластмассовые стержни. Но встречаются компьютерные мышки, у которых печатная плата привинчена маленькими винтиками к корпусу. Если при попытке вынуть плату она не поддается, нужно найти и открутить все винты, которые ее крепят. Пример тому компьютерная мышка TECH X-701, которая закреплена к корпусу винтом, фиксирующим одновременно и дополнительную печатную плату боковых кнопок.

Чтобы вынуть плату нужно поддеть ее снизу, одновременно вынимая ось колесика из подшипниковых фиксаторов корпуса.

При разборке мышки запомните, как расположены детали относительно друг друга

Особое внимание обратите на пружинку трещотки колесика (если такая есть). Она похожа на пружину от прищепки, только размером маленькая и может легко потеряться. Если при вращении колесика Вам не нравится, как работает трещотка, то можете немного подогнуть кончик пружины, который входит в соприкосновение с зубцами колесика

Давление уменьшится и колесико будет вращаться мягче

Если при вращении колесика Вам не нравится, как работает трещотка, то можете немного подогнуть кончик пружины, который входит в соприкосновение с зубцами колесика. Давление уменьшится и колесико будет вращаться мягче.

При разборке и ремонте мышки нужно следить за тем, чтобы не допускать касания рук к поверхностям оптической призмы и других элементов оптики. Если случайно прикоснулись и на поверхности остались потожировые следы, то нужно их обязательно удалить пропитанной специальным составом салфеткой для протирки оптических деталей. Ни в коем случае не допускается применение для очистки, каких либо растворителей. Если специальной салфетки нет под рукой, то просто сотрите следы грязи мягкой чистой тканью.

Обрыв и ремонт провода

В 90% случаев поломка проводной мыши связана с перегибом провода в основании манипулятора. Это связано с тем, что именно в этом месте постоянно гнется провод при перемещении мыши по рабочей поверхности. Признаки этой поломки – прерывистая работа или работа только при определенной «загибке» провода. Для компактных манипуляторов типа «ноутбук» с подпружиненной катушкой посередине провода также характерны обрывы провода возле usb-разъема. Устранить обрыв провода просто: убедившись, что вы локализовали место обрыва, откусите провод кусачками на пару сантиметров выше и ниже от места повреждения. Далее припаиваем оба хвоста, соблюдая цветовую схему, провода. Не забудьте изолировать их термоусадочной трубкой или изолентой (в крайнем случае обмотав каждый провод несколькими слоями скотча).

Наконец, вам нужно закрепить провод в основании мыши. Для этого можно аккуратно вырезать оригинальный резиновый «кабельный ввод», вынуть из него старый, вставить новый кабель и налить немного клея, это также поможет приклеить кабель к плате или корпусу. Для дальнейшей ремонтопригодности использую термоклей.
