Виды разъемов

Micro-jack 2.5

Разъем micro-jack 2.5 – самый маленький штекер наушников из всех существующих. Диаметр такого штекера равен всего 2.5 мм. Используются устройства с таким кабелем в телефонах и плеерах. Хотя сейчас найти смартфон с таким разъемом довольно трудно, так как большая часть производителей используют mini-jack. Такой разъем предназначен только для передачи аудиосигнала.

Многие используют наушники, несмотря на сам штекер, что может повлечь за собой проблемы. Например,если вставлять штекер TS в разъем TRRS, то средний контакт замкнется на землю и может повредиться выход аппаратуры. Если же наоборот штекер TRRS подключить к разъему TS, то средние контакты просто останутся неподключенными. В этом случае никакой проблемы, скорее всего, не возникнет, так как современные устройства не замечают этого момента, они не настолько чувствительны.

Распайка – наушники с TRRS 2.5 кабелем выглядит так:

• первый канал – левый;
• второй канал – правый;
• третий канал отвечает за микрофон;
• четвертый – общий.

USB

Начнём мы с самого известного и распространённого интерфейса – USB. Его финальная спецификация была представлена в далёком 1996 году. Главным назначением новой последовательной шины (USB расшифровывается как Universal Serial Bus – «универсальная последовательная шина) было заменить целый сонм интерфейсов одним универсальным.

Разъёмы USB 1.0 стали постепенно появляться на материнских платах, но настоящий бум их распространения случился после выхода USB 1.1 в 1998 году. В обновлённой спецификации были исправлены ошибки и повышена стабильность работы. Следующим шагом стало появление USB 2.0 в 2000 году. Именно этот стандарт на сегодняшний день распространён больше всех.

Совместимость интерфейсов

Если рассмотреть вопрос совместимости устройств, которые имеют представленные выше разъёмы, то можно констатировать, что первая и вторая версии разъёмов USB могут быть заменимы между собою.

Определённое устройство, которое имеет соединение второй версии USB, а принимает соединение первой версии, может показать сообщение, в котором будет говориться о его возможности работать быстрее.

Потому что данная модель компьютера рассчитана на приём информации через вторую версию, скорость которой выше, чем первой.

То есть не будет использован весь потенциал скорости данного устройства.
Современные устройства, которые имеют разъёмы второй версии, могут быть подключены к третьей версии USB, а использование третьей версии относительно второй исключается, кроме USB 3.0 типа А.

Дополнительные контакты создают условия для увеличения скорости интерфейса – это есть особенностью последних моделей кабелей и устройств, имеющих разъёмы третьей версии USB.

Кабель питания компьютера

Кабель для ПК – это шнур, один конец которого имеет разъем IEC 320 C13, а размещенная на другом конце штепсельная вилка – СЕЕ 7/7 (Schuko). Применяется для соединения электрооборудования с разъемом C14 (компьютеров, сетевых устройств, силовых розеточных блоков, ИБП и другой техники) к эл. сети. Кабель состоит из трех скрученных медных многожильных проводников с сечением 0,75 мм² в оболочке из поливинилхлорида и соответствует всем необходимым требованиям безопасности. Оболочки кабеля — ПВХ черного цвета. Разъёмы выполнены из латуни и покрыты цинком. Так же применяется вместо провода для силовых розеток.

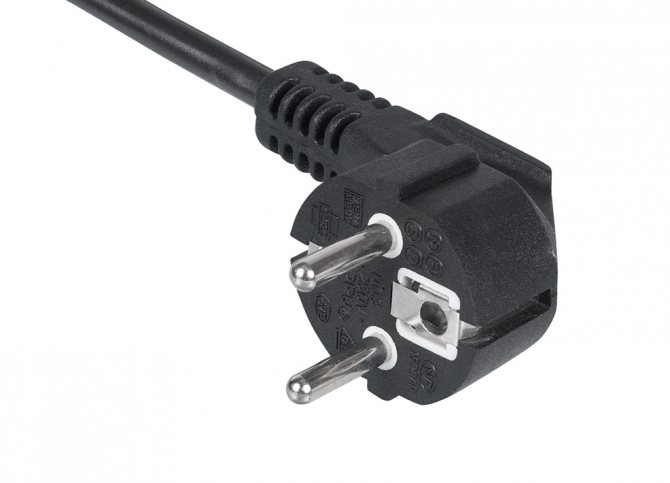

Schuko

IEC320 C13

Кабель питания компьютера (Schuko+C13)

Упаковка

Наименование	Код	Артикул
	Cabeus PC-186-VDE-0.6M Кабель питания компьютера (Schuko+C13) (3×0.75), 0,6м	9013c	PC-186-VDE-0.6M
	Cabeus PC-186-VDE-1.2M Кабель питания компьютера (Schuko+C13) (3×0.75). 1.2м	9014c	PC-186-VDE-1.2M
	Cabeus PC-186-VDE-1.8M Кабель питания компьютера (Schuko+C13) (3×0.75), 1.8м	2100k	PC-186-VDE-1.8M
	Cabeus PC-186-VDE-3M Кабель питания компьютера (Schuko+C13) (3×0.75), 3 м	2101k	PC-186-VDE-3M
	Cabeus PC-186-VDE-5M Кабель питания компьютера (Schuko+C13) (3×0.75), 5 м	2102k	PC-186-VDE-5M

Мультимедийный интерфейс HDMI

В последнее десятилетие широковещательные передачи высокой четкости стали новым стандартом, что объясняет высокое качество изображения. В отличие от VGA и DVI, HDMI отправляет одновременно видео- и аудиосигналы. Эти сигналы исключительно цифровые, таким образом, типы разъемов HDMI совместимы только с более новыми передовыми устройствами.

Основное различие между HDMI и DVI, кроме разъемов, заключается в том, что формат HDMI предназначен для передачи как видео-, так и аудиосигналов, а также CEC, который является контроллером Consumer Electronics Control, DDC (Digital Data Channel) и Ethernet-соединения для передачи данных (с HDMI 1.4). HDMI основан на DVI, использует тот же современный протокол для передачи несжатого видеосигнала. Этот протокол называется TMDS (Transition Minimized Differential Signaling).

Для потребителя это означает, что любое устройство, использующее DVI-соединения, может быть подключено к разъемам HDMI через простой адаптер. Никаких специальных сложных манипуляций для этого делать не требуется.

Акустические разъемы

Колонки могут подключаться к источнику звука разными путями, через разнообразные аналоговые и цифровые интерфейсы: линейные выходы, RCA, HDMI, SCART и т. д. Для наушников же из всего этого разнообразия доступны только первые два варианта.

Что такое линейный выход? Это небольшой разъем на звуковой карте, который можно найти практически на любом современном устройстве: компьютере, телефоне, MP3-плеере и даже телевизоре. Осмотрите, к примеру, ноутбук. На одной из его граней вы обязательно найдете от одного до трех разъемов, иногда промаркированных цветами и всегда – иконками. Предназначены эти разъемы для подключения штекеров типа mini-jack.

Что такое mini-jack? Знатоки английского языка сразу поймут, о чем речь – слово jack в данном случае обозначает не имя, а «разъем». Штекер же, который подключается к этому разъему, именуется словом plug. Существует три вида джеков, каждый из которых применяется с определенной акустической техникой:

• стандартный jack имеет диаметр 6,3 мм – его очень просто определить по его большому размеру, а найти его можно на самой сложной и профессиональной технике – студийном оборудовании, электрогитарах, профессиональных мониторных наушниках;
• mini-jack диаметром 3,5 мм – это самый распространенный тип акустического разъема – встречается практически на всех смартфонах, на всех ноутбуках и настольных компьютерах со звуковой картой, а подключить у нему можно большую часть наушников и аналоговых колонок;
• micro-jack – маленький разъем шириной всего 2,5 мм, используется, как правило, для подключения наушников и гарнитур, используемых с техникой от Apple – iPhone, iPod или iPad.

Помимо размера и назначения, джеки могут отличаться и другими своими характеристиками – например, количеством жил. От этого параметра зависит количество каналов, которые могут воспроизводиться наушниками. Если посмотреть на штекер любых наушников, можно увидеть ободочки – это и есть, собственно, коннекторы, передающие сигнал.

Если коннектор один, наушники являются моноканальными, то есть в каждом ухе будет воспроизводиться одинаковый звук. Чаще всего жилы две – это левый и правый канал, для каждого уха свой. На гарнитурах, как правило, обнаруживается три обода – два канала и микрофонная линия. Если жил много – вам повезло, потому что в таком случае наушники многоканальные – звук в таких может быть на одном уровне с системами объемного звука.

Если говорить о гарнитурах, не стоит забывать и об устройствах из прошлого, которыми до сих пор пользуются многие люди. Телефоны от некоторых производителей – Nokia, Sony и других – ранее оснащались специальными разъемами, к которым подходили только определенные модели наушников с микрофоном. Сегодня, конечно, такие наушники найти непросто – практически на все смартфоны, будь то устройства на платформе Android, Windows или какой-либо другой, устанавливаются стандартные линейные выходы. Отличаются только iPhone – к ним можно подключить только соответствующие наушники и гарнитуры.

Виды разъемов для питания компонентов ПК

Форму и положение разъемов внутреннего блока питания персональных компьютеров регулирует стандарт ATX, пришедший на смену устаревшему AT. Для подключения устройств к источнику электрической энергии в основном применяются:

• ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
• коннектор 4 или 8 пин – для питания процессора;
• Molex – для питания многих периферийных устройств;
• SATA power – для питания жестких или твердотельных дисков;
• PCI Expess – для запитки видеокарт.

Также внутри ПК можно найти и другие разъемы. Некоторые устарели и встречаются редко (например, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

Самый большой по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно встретить разъемы питания устаревших компьютеров на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Назначение выводов разъема ATX 24.

Часть каналов являются сигнальными и служат для управления блоком питания:

• вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
• вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
• вывод 13 дополнительный коричневый провод — Sense – обратная связь для автоматической регулировки напряжения.

Также надо отдельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно предназначено для питания внутренней схемы БП и одновременно служит в качестве дежурного напряжения для запуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х крайних выводов – пары 11-12 и 23-24. В новом, 24-контактном коннекторе, эта секция может быть выполнена съемной.

Разъем для материнской платы 20+4.

Интерфейсы и их разъемы

Интерфейс	Разъемы
Аудио или видео	Цифровой или аналоговый	Описание
Только аудио	Аналоговый	Часто без маркировки на бытовом аудиооборудовании, поскольку оно очень распространено, или помечено символом наушников или как «линейный выход». В компьютерах и другом оборудовании иногда используется , особенно при наличии нескольких разъемов ввода / вывода.	Миниджек TRS 3,5 мм , разъем RCA
Сбалансированный звук	6,35-мм аудиоразъем TRS (экранированная витая пара), XLR (экранированная витая пара)
Цифровой	S / PDIF (формат цифрового межсоединения Sony / Philips). Через коаксиальный или оптический кабель.	Разъем RCA (коаксиальный), TOSLINK (оптический), BNC (редко)
AES3 (также известный как AES / EBU)	Разъем RCA (коаксиальный), XLR (экранированная витая пара), TOSLINK (оптический), BNC
МАДИ	BNC (коаксиальный), ST (оптический)
Только видео	Аналоговый	Видеографический массив (VGA)	D-сверхминиатюрный 15-контактный
Композитный . Часто обозначается аббревиатурой CVBS, что означает «Цвет, видео, пустое поле и синхронизация».	Разъем RCA , обычно желтый (часто сопровождается красным и белым для правого и левого аудиоканалов соответственно)
S-Video (отдельное видео). Передает видео стандартной четкости и не передает звук по одному и тому же кабелю.	Mini-DIN 4-контактный
Компонент . В популярном использовании это относится к типу аналоговой видеоинформации, которая передается или сохраняется в виде трех отдельных сигналов. Либо либо YPbPr	3 разъема RCA
Композитный , S-Video и компонентный	VIVO = 9-контактный Mini-DIN с переходным кабелем.
Цифровой и аналоговый	Цифровой визуальный интерфейс (DVI)	Разъем DVI
Видео и аудио	Аналоговый	СКАРТ (Перитель)	SCART
Цифровой	Мультимедийный интерфейс высокой четкости (HDMI), BNC	Разъем HDMI
DisplayPort	Разъем DisplayPort
HDBaseT	Разъем 8P8C
IEEE 1394 «FireWire»	Разъемы FireWire или i.LINK

Цветовые коды

Аудио

	белый RCA / TS	аналоговый звук, левый канал; также моно (RCA / TS), стерео (только TRS) или неопределенное / другое
	черный RCA / TS / TRS
	серый RCA / TS / TRS
	красный RCA / TS	аналоговый звук, правый канал
	оранжевый RCA	Цифровой звук S / PDIF

Для компьютеров:

	зеленый TRS 3,5 мм	стерео выход, передние каналы
	черный TRS 3,5 мм	стерео выход, тыловые каналы
	серый TRS 3,5 мм	стерео выход, боковые каналы
	золото TRS 3,5 мм	двойной выход, центральный и сабвуфер
	синий TRS 3,5 мм	стерео вход, линейный уровень
	розовый TRS † 3,5 мм	моно микрофонный вход

† Хотя микрофонный вход обычно монофонический, входом по-прежнему является телефонный разъем TRS . Многие моно «компьютерные» микрофоны оснащены разъемами TRS. Наконечник предназначен для микрофона, а кольцо — для питания (для питания микрофона с электретным конденсатором).

Есть исключения из вышеперечисленного:

• Кабели Hosa используют серый и оранжевый цвета для левого и правого аналоговых каналов.
• Кабели RadioShack иногда используют серый и черный для левого и правого.
• Старые звуковые карты имели нестандартные цветовые коды до , а до этого цвета вообще не было.

Аудио руководство по проектированию системы ПК

У старых звуковых карт не было общих стандартных цветовых кодов до . Руководство по проектированию системы ПК (также известное как спецификация PC 97, PC 98, PC 99 или PC 2001) представляет собой серию требований и рекомендаций по проектированию аппаратного обеспечения для персональных компьютеров, совместимых с IBM PC, составленных Microsoft и Intel Corporation в 1997–2001 годах. . В PC 99 введен цветовой код для различных стандартных типов вилок и разъемов, используемых на ПК.

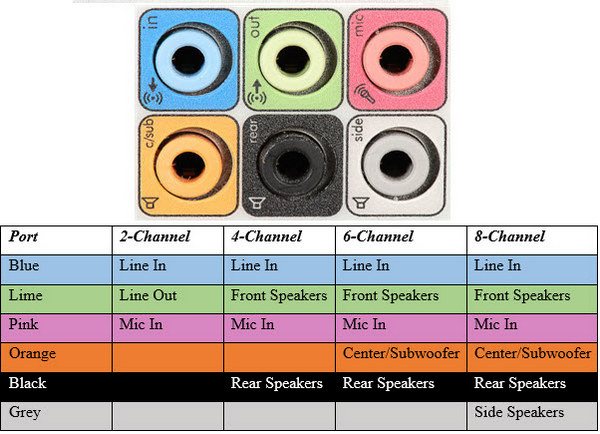

Ниже приведены цветовые коды аудиоразъемов:

	Оранжевый TRS 3,5 мм	Выход, сабвуфер
	Синий TRS 3,5 мм	Вход, линейный уровень
	Розовый TRS † 3,5 мм	микрофонный вход
	Лайм TRS 3.5 мм	Выход, передние каналы
	Коричневый TRS 3,5 мм	Выход, правый левый динамик
	Золото TRS 3,5 мм	MIDI / игра

† Хотя вход часто является монофоническим, фактическим разъемом обычно является трехжильный телефонный мини-джек TRS. Многие монофонические компьютерные микрофоны имеют трехпроводные разъемы TRS.

видео

	желтый RCA / BNC	композитное видео
	красный RCA / BNC	красный или цветность Pr / Cr
	зеленый RCA / BNC	зеленый или яркость
	синий RCA / BNC	синий или цветность Pb / Cb
	белый BNC	горизонтальная синхронизация
	черный BNC	вертикальная синхронизация

Новые разъемы идентифицируются по форме, а не по цвету.

Преимущества и недостатки

Столь широкая область применения кабеля объясняется тем, что патч-кабель имеет множество преимуществ перед обычным проводным подключением:

• универсальность – можно использовать для подключения практически любого сетевого устройства;
• мобильность соединения – при необходимости патч-корд ethernet всегда можно отключить без нарушения целостности всей сети;
• высокая эффективность – обеспечивает необходимую скорость передачи данных вне зависимости от возможных механических или температурных воздействий.
• механическая надежность медных проводников выше, чем у оптических соединительных кабелей
• простота использования

У него тоже есть недостаток: из-за того, что со временем срабатывает разъем, патч-кабель может неосознанно отключиться.

К недостаткам можно отнести относительно высокую стоимость, однако это касается только экранированных патч-кордов седьмой и восьмой категории.

Плееры HiFiMAN:

Широкий ассортимент моделей от американского производителя HiFiMAN позволяет подобрать плеер по вкусу даже в том случае, если вы руководствуетесь исключительно его внешним видом. Оригинальное решение производителя – наличие переключателя с обычного на балансный порт TRS 3,5 мм.

HiFiMAN HM-901s: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-901: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-802: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-700: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-650: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-603: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-601 Slim: TRS-джек, балансный выход (3,5 мм джек).

О портах, штекерах и типе передачи сигнала можно говорить бесконечно долго. Единственно верным же советчиком могут стать ваши собственные уши. Любая из представленных в рамках этого материала моделей звучит на порядок лучше смартфона и бюджетной флешки с поддержкой MP3. Это и есть Hi-End.

Вилки

Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара

В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).

Основные параметры вилок.

Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:

• Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
• Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
• Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
• Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).

Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется

Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.

Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии

Вилка с заземлением

Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.

Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.

Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет

Вилки различных типов

Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

На данный момент, актуальны следующие разъемы жесткого диска:

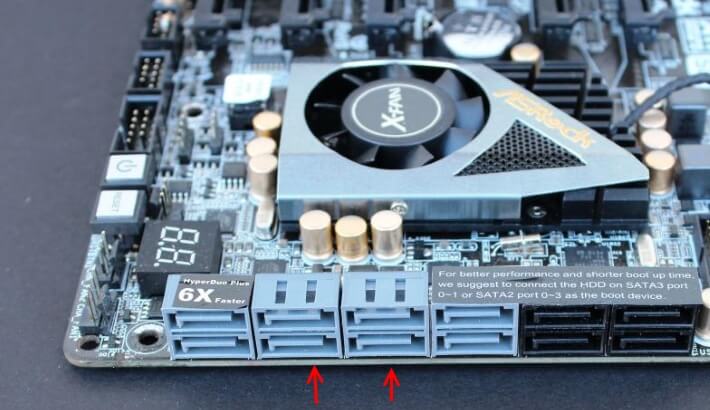

SATA разъем — самый популярный в настоящее время, жесткие диски с таким интерфейсом стоят в компьютерах, ноутбуках, серверах, видеорегистраторах и др. компьютерной технике.

на материнской плате компьютера от 4 до 8 разъемов SATA. Через этот интерфейс подключаются не только жесткие диски. CD-ROM, DVD-ROM приводы его тоже используют.

MSATA разъем — Разновидность SATA разъема, задумана специально для твердотельных дисков (SSD), которые пришли на смену механическим жестким дискам. SSD диски с таким интерфейсом стоят в компьютерах, ноутбуках, серверах, видеорегистраторах и др. компьютерной технике.

Количество волокон в патч-корде

Симплексный разъем означает, что сигналы передаются в одном направлении. Например, сигнал проходит через два симплексных разъема и симплексный оптоволоконный кабель от устройства A к устройству B. В этом случае он не может вернуться от устройства B к устройству A по тому же пути. Однако путь передачи данных можно изменить с помощью дуплексных разъемов и дуплексного оптоволоконного кабеля, называемого дуплексным соединением. Кроме того, симплексный оптический соединитель часто подключается к стекловолоконному или пластиковому проводу, в то время как дуплексный оптический соединитель имеет соединение с двумя оптоволоконными проводами.

Геометрические размеры, материал корпуса.

В названии каждого оптического патч-корда указаны его диаметр (2-3 мм) и длина (м). Длина подбирается для удобства монтажа (обычно 1м, 2м, 3м, 5м).

Обозначение патч-корда LSZH (Low Smoke Zero Halogen) указывает: этот кожух не поддерживает горение, выброс дыма незначителен и в то же время отсутствуют токсичные галогены.

Следует помнить, что оболочка из ПВХ, то есть из материала ПВХ (поливинилхлорид), при горении выделяет токсичные вещества.

Другие порты/разъёмы компьютера

Разумеется, только USB-портами дело не ограничивается: существуют также другие виды разъёмов, причём назначение у них может быть как схожее, так и существенно другое. Постараемся вкратце пройтись по основным портам – как актуальным, так и устаревшим.

Аудио-разъёмы

Порт для наушников на компьютере или ноутбуке называется 3.5-Mini-Jack-разъёмом. Как следует из названия, их назначение – передавать звук через подключаемое устройство в обоих направлениях, будь то наушники, гарнитура, микрофон или колонки. Для того, чтобы не перепутать порт для микрофона с колонками, их различают по цветам – у микрофона розовый порт, у колонок – белый, зелёный и остальные. Более подробно о том, как подключить колонки и наушники к компьютеру и ноутбуку.

У многих материнских плат среднего и высокого ценового сегмента звуковые разъёмы на задней панели представлены в виде 5-6 входов, что позволяет сэкономить на звуковой карте, а также подключить несколько пар колонок и получить объёмный звук.

Фото: forums.tomshardware.com

Возможно,

Как обжать патч корд?

Если вы решили все делать самостоятельно, этот вопрос можно назвать краеугольным. Перед тем как приступить к операции, необходимо иметь под рукой минимальный набор инструментов:

• отвертка с тонким лезвием и достаточно прочной ручкой;
• плоскогубцы (рекомендуется использовать модели с узким носиком);
• бокорезы (можно использовать острый нож или ножницы).

Также потребуются разъемы RJ45 и сама витая пара».

Прежде чем перейти к опрессовке, стоит помнить, что существует 2 основных типа подключения проводов:

• Прямой
• Поперечный обжим

Это определяет порядок проводников.

В случае прямого обжима патч-кабель RJ45 соединяет компьютер с сетевым устройством.

А аналог перекрестного обжима используется для соединения двух компьютеров или двух переключателей вместе.

Теперь можно перейти непосредственно к сжатию, которое состоит из нескольких этапов:

• отступите на 4-6 см от конца кабеля, затем сделайте надрез во внешней изоляции кабеля по его окружности и снимите его;
• развернуть провода и расположить их по одной из схем EIA / TIA T568A ;
• отсчитайте от края пропила 1-1,5 мм, закрепив разъем на шлейфе;
• поместите обработанный конец кабеля в разъем так, чтобы концы проводов упирались в его переднюю стенку (во время этой операции разъем должен быть обращен в сторону, где расположены контакты, провода с оранжевой оплеткой должны быть сверху);
• последовательность контактов на разъеме будет немного выступать над корпусом, а потом прижимаем их внутрь плоскогубцами;
• отверткой углубляем контакты еще глубже, для этого на каждый проводник поочередно кладется кончик отвертки, который плотно прижимается внутрь;
• кабель фиксируется в разъеме, для этого зажим на разъеме вдавливается внутрь.

Стоит отметить, что опрессовку кабеля можно существенно упростить, но для этого потребуется использовать специальные плоскогубцы – именно такой инструмент используют мастера для прокладки локальных сетей.

Вольтаж и цветовая маркировка кабелей

В целях приведения к единому стандарту и минимизации ошибок при монтаже и подключении, для каждого напряжения принято использовать провода с соответствующим цветом изоляции. Это помогает быстро сориентироваться и при диагностике компьютера. По цветам проводов напряжения маркируются:

• 0 В (земля, общий провод) – черный;
• +5 вольт – красный;
• -5 вольт – белый;
• +12 вольт – желтый;
• +3.3 вольта – оранжевый;
• -12 вольт – синий.

Для напряжений, применяемых не для питания компонентов компьютера (сигналы управления и т.д.), используются другие цвета, даже если уровни напряжения совпадают с указанными. Этих стандартов придерживаются даже малоизвестные производители электроники из Юго-Восточной Азии. Другое дело, что их цветовая маркировка зачастую не позволяет отличить оранжевый цвет от желтого или красного, а иногда и черный от синего или фиолетового цвета.

Использование порта для питания и зарядки

Кроме передачи информации, порты способны питать внешние устройства. Для этого во всех модификациях гнезд существуют два отдельных контакта (pin). Это удобно для работы с внешними устройствами, не имеющими собственного источника питания — flash-памятью, клавиатурой, радиомодулями и пр. Это же свойство интерфейса, как было сказано выше, зачастую используется в совсем уж некомпьютерных гаджетах.

Любопытно то, что в зависимости от задачи интерфейс может как подавать питание на внешние устройства, так и получать. Если вы, к примеру, подключите планшет к повербанку, то устройство начнет зарядку собственного аккумулятора. Подключите к тому же планшету флешку или мышь, и направление тока сменится — гаджет будет подавать на периферийное устройство питание. Но если переключать направление питания пользователю не нужно — все это делается автоматически — то знать нагрузочную способность портов все же надо. Какой ток может выдать то или иное гнездо?

Согласно спецификации, максимальные токи для версий 1.0, 2.0 и 3.0 соответственно равны 500, 500 и 900 мА. Тем не менее, далеко не все гаджеты в состоянии такой ток отдать, а некоторые могут дать и больше. Все будет зависеть от конкретного устройства и режима его работы. Как определить, «потянет» ли, к примеру, планшет внешний накопитель или будет ли заряжаться планшет, подключенный к ПК?

Если планшет не в состоянии обеспечить нормальный ток, скажем, внешнему дисководу, то периферийное устройство просто не включится. Если у ПК не хватит сил зарядить энергоемкий планшет полным током, а последний не хочет довольствоваться малым, то зарядка производиться не будет. Сжечь же порты, оснащенные защитой от перегрузки, переполюсовки и КЗ вам в любом случае такими экспериментами не удастся.

Теоретически интерфейс третьей версии смартфона Samsung рассчитан на ток в 900 мА, но, скорее всего, самому гаджету столько не выдать

Жесткий диск

В качестве интерфейса для подключения харда к материнке очень частенько используют кабель «SATA», который подключается к соответствующему разъему. Есть и прочие варианты подключения, такие как: IDE и FDD, к примеру. FDD уже не используется, раньше он служил для подключения Floppy дисковода, куда вставлялись дискеты. А вот IDE в прошлом был основным вариантом подключения жестяков, пока ему на замену не пришел разъем «Sata».

Сейчас даже дисководы оптических дисков (компакт-дисков) подключаются к материнке при помощи сата разъема. Есть различные поколения Sata, которые смотрятся одинаково, но отличаются скоростью передачи данных. Также, существуют разновидности разъема Sata — «eSata», «mSata», которые отличаются уже конструктивно. Помимо этого, некоторые HDD можно подключать и через USB порт, не говоря уж про «SCSI», или не менее экзотический «Thunderbolt».

Питание

На материнке разъемы питания располагаются в 2-х местах: рядом с оперативной памятью (24-х контактный разъем) и чуть выше процессорного сокета (питание процессора — видно на схеме в самом начале статьи). Если хотя бы один из этих разъемов не подключить — комп не будет работать. На старых системных платах (до 2001–2002 г.) данный разъем имел всего 20 контактов, сейчас же их количество может быть в диапазоне 24–28. Это и есть основной разъем питания материнских плат.

Охлаждение

Без охлаждения ни один комп не сможет работать длительное время, так что для эффективного охлаждения в PC установлены кулеры (вентиляторы), самый главный из них предназначается для охлаждения процессора и установлен прямо на нем. Для питания этих вентиляторов на материнке предусмотрены специальные разъемы, имеющие два, три или четыре контакта:

• 2 контакта — это обычный кулер;
• 3 контакта — вентилятор с тахометром;
• 4 контакта — кулер, использующий широтно-импульсный преобразователь, он даёт возможность изменять скорость его вращения. Процессорный кулер подключается как раз к этому разъему.

Дополнительные устройства

В это число входят разнообразные дополнительные платы расширения: аудиокарты, сетевые карты, RAID-контроллеры, ТВ-тюнеры и так далее. Все они могут подключаться к материнке через PCI разъем, но не который «express», а обычный. Сюда же надо отнести разъем круглой формы для батарейки «CMOS», из-за которой время на PC не сбивается каждый раз при выключении, как не сбиваются и настройки биоса.

Обратите внимание на штекер разъема CD IN на материнской плате, он необходим для подключения CD приводов с возможностью прослушивания компакт дисков и управлением — переключением треков вперед\назад. Где-то рядом торчат штырьки, подписанные как «SPDIF» — данный разъем можно юзать для подключения домашнего кинотеатра, к примеру

Для этого заказывается специальная планка с этим портом, которая крепится к задней стенке системного блока, планка соединяется с материнской платой посредством кабеля.

Lightning

Еще в 2016 году компания Apple приняла решение перейти с наушников разъема mini-jack на lightning. Начиная с iPhone 7 производители полностью отказались от 3.5 мм наушников. Теперь в комплекте со смартфоном идут аксессуары с lightning разъемом.

Особенностью такого штекера стала возможность выводить звук без его сокращения. Lightning разъемы передают полноценное звучание, тогда как 3.5 мм сжимали выходящий звук и могли передавать слушателю только CD-качество на 16 бит.

Сразу после перехода во всех официальных магазинах Apple появились сертифицированные аксессуары с lightning разъемом. Вот несколько преимуществ устройства:

• воспроизведение звука без искажений и сжатия встроенного ЦАП;
• электрическая энергия подается устройству непосредственно от источника;
• вероятность обмена цифровыми значениями между устройством и источником сигнала;
• возможность добавить в аксессуары другие функции (фитнес-датчики, цифровые введения).

Распиновка наушников с lightning кабелем представлена следующим образом:

• 1 контакт GND Земля;
• 2 контакт L0p Линия 0+;
• 3 L0n Линия 0-;
• 4 ID0 идентификатор /control 0;
• 5 PWR зарядка;
• 6 L1n Линия 1-;
• 7 L1p Линия 1+;
• 8 ID1 идентификатор /control 1.

Что делать, если на Алиэкспресс купил не тот тип штекера?

При выборе электротоваров на зарубежных торговых площадках нужно внимательно смотреть, есть ли у рассматриваемого лота тип вилки, который используется в России. Особенно внимательным надо быть, если в параметрах указан разъем US — в США в сети используется напряжение 110 В, и такие вилки не подойдут к российской электросети.

Если в характеристиках не указан вид разъема, убедиться, что у прибора есть вилка европейского стандарта, поможет фото – можно попросить продавца сделать его и выслать. Но иногда, особенно у дешевых электрических устройств, нет возможности выбора типа штекера. Не надо этого пугаться — если устраивают все остальные параметры товара, выход есть.

Если вы не обратили при покупке внимание на наличие вилки со стандартом, использующимся в России, или недорогой гаджет предназначен только под AU-разъем, на помощь придет переходник. Его можно сразу же заказать на Алиэкспресс, а к некоторым моделям техники он поставляется в комплекте
