Как построить линейчатую диаграмму в Excel

Нет ничего проще, чем построить линейчатую диаграмму в Excel. Сначала выделите данные, которые нужно показать на диаграмме, затем на вкладке Вставка (Insert) в разделе Диаграммы (Charts) кликните иконку линейчатой диаграммы и выберите, какой подтип нужно создать.

В данном примере мы создаём самую простую диаграмму – Линейчатая с группировкой (2-D clustered Bar):

Линейчатая диаграмма с группировкой, вставленная на рабочий лист Excel, будет выглядеть примерно так:

Показанная на рисунке выше линейчатая диаграмма Excel, отображает только один ряд данных, поскольку исходные данные содержат только один столбец с числами. Если в исходных данных окажется два или более столбцов с числами, то линейчатая диаграмма будет содержать несколько рядов данных, окрашенных в разные цвета:

Как увидеть все доступные типы линейчатой диаграммы

Чтобы увидеть все доступные в Excel , нажмите ссылку Другие линейчатые диаграммы (More Column Charts) и в открывшемся диалоговом окне Вставка диаграммы (Insert Chart) выберите один из доступных подтипов диаграммы.

Выбираем макет и стиль линейчатой диаграммы

Если предложенный по умолчанию макет или стиль линейчатой диаграммы, вставленной на рабочий лист Excel, не вызывает восторга, то выделите её, чтобы на Ленте меню появилась группа вкладок Работа с диаграммами (Chart Tools). После этого на вкладке Конструктор (Design) можно сделать следующее:

• В разделе Макеты диаграмм (Chart Layouts) нажмите кнопку Экспресс-макет (Quick Layout) и попробуйте различные готовые макеты линейчатой диаграммы;
• Или поэкспериментируйте со стилями линейчатой диаграммы в разделе Стили диаграмм (Chart Styles).

Форматирование диаграмм Excel 2007

Как добавить в диаграмме, например, в круговой, к каждому сегменту его название? А еще помню, оно как-то автоматически высчитало проценты и отображало их, как это сделать?

Во всех диаграммах Excel есть возможность добавить подписи к данным. Для этого необходимо в кликнув правой кнопки мышки на объекте (в данном случае непосредственно на круговой диаграмме) в контекстом меню выбрать Формат подписи данных…

В появившемся диалоговом окре вы можете выбрать, чтобы отображались:

• Имя ряда – название столбца, из которого берутся данные.
• Имена категорий – это имена данных, которые отображаются. Они же отображаются в легенде.
• Значение – это значения категорий, на основании которых и построена данная диаграмма.
• Доли – выводит процентное соотношение между всеми частями диаграммы.
• Линии выноски – если вы выносите подписи данных за пределы рисунка диаграммы, то автоматически устанавливаются линии, которые связывают подпись с ее изображением на диаграмме.

Вы можете выбрать, как одну из этих подписей, так и все вместе.

Но в зависимости от типа диаграммы будут доступны различные типы данных для отображения.

Чтобы добавить подпись данных только к одному элементу диаграммы, нужно дважды кликнуть на необходимой подписи правой кнопки мышки. Первый клик – выделяет все подписи, второй – ту на которой установлен курсор.

Все эти действия вы можете так же сделать используя меню Ленты. На вкладке Макет в группе Подписи нажмите кнопку Подписи данных, а затем выберите нужный параметр отображения.

Как мне укрупнить шкалу на диаграмме?

С помощью меню Работа с диаграммами – Макет в группе Оси нажмите на кнопку Оси. Здесь вы можете выбрать ось, на которой вам нужно изменить деление шкалы. Перейдя в меню вертикальной или горизонтально оси вам будут предложены варианты автоматического укрупнения оси до Тысячи, Милионы и т.д. Если они вас не устраивают, выберите пункт Дополнительные параметры основной вертикальной/горизонтальной оси…

В открывшемся диалоговом окне вам предоставляется возможность вручную установить не только цену деления, но и минимальные/максимальные значения шкалы, цену основных и промежуточных делений и т.п.

Как на графике изменить маркер (например, я хочу не квадрат, а кружочек)?

Для изменения маркера выделите линию графика, на которой хотите изменить маркер. И с помощью контекстного меню перейдите в пункт Формат ряда данных…

Или же на вкладке Макет в группе Текущий фрагмент сначала выберите необходимый элемент из выпадающего списка Элементы диаграммы, а затем нажмите кнопку Формат выделенного фрагмента. Данный способ выбора элементов диаграммы очень удобный, если у вас много линий и они тесно переплетаются друг с другом.

В диалоговом окне Формат ряда данных в разделе Параметры маркера можно выбрать тип и размер маркера:

Как мне добавить еще одну ось на график? У меня один показатель значительно отличается от других, но все должны быть на одной диаграмме.

Кликните правой кнопки мышки на данных, которые нужно отобразить по вспомогательной оси. В контекстном меню выберите пункт Формат ряда данных…

Или на вкладке Формат в группе Текущий фрагмент из выпадающего списка в поле Элементы диаграммы выберите ряд данных, который нужно отобразить на вспомогательной вертикальной оси. Затем кликните здесь же на кнопке Формат выделенного фрагмента…

В появившемся диалоговом окне Формат ряда данных в разделе Параметры оси выберите Вспомогательной оси. Нажмите кнопку Закрыть.

На вкладке Макет в группе Оси у вас появится пункт Вспомогательная вертикальная ось, с помощью которого вы сможете форматировать ее точно так же как и обычную ось.

Мне нужно, что бы одни данные были отображены в виде графика, а другие в виде гистограммы, и это все на одной диаграмме. Как это сделать в Эксель 2007?

Для этого кликните на диаграмме правой кнопки мыши по необходимому ряду данных. Из контекстного меню выберите пункт Изменить тип диаграммы ряда…

Или же с помощью вкладки Макет в группе Текущий фрагмент из выпадающего списка в поле Элементы диаграммы выберите ряд данных, который необходимо изменить. Затем перейдите на вкладку Конструктор и в группе Тип нажмите на кнопку Изменить тип диаграммы.

В диалоговом огне Изменения типа диаграммы выберите нужный вам тип.

В начало страницы

В начало страницы

Удаляем название оси или диаграммы

Из предложенных ниже решений выберите то, которое покажется Вам более удобным для удаления названий диаграммы или оси.

Решение 1

1. Кликните в любом месте диаграммы.
2. Откройте Конструктор >Макеты диаграмм >Добавить элемент диаграммы (Design > Chart Layouts > Add Chart Element).
3. Кликните по строке Название диаграммы (Chart Title) и выберите вариант Нет (None). Название из диаграммы исчезнет без следа

В Excel 2010 этот параметр находится в выпадающем меню Макет > Подписи > Название диаграммы (Layout > Labels > Chart Title).

Решение 2

Чтобы быстро удалить название диаграммы или оси, кликните по этому названию и нажмите клавишу Delete. Можно также кликнуть по названию диаграммы или оси правой кнопкой мыши и в контекстном меню выбрать Удалить (Delete).

Решение 3

Если Вы только что создали название, но вдруг передумали, кликните Отменить (Undo) на панели быстрого доступа или нажмите Ctrl+Z.

Теперь Вы знаете, как добавлять, настраивать, автоматизировать и удалять такие небольшие, но важные элементы, как названия диаграмм и осей. Используйте эти приёмы, если хотите создать полноценную и точную презентацию своей работы при помощи диаграмм в Excel. Это просто и эффективно!

Источник статьи: http://office-guru.ru/excel/kak-v-excel-dobavljat-nazvanija-k-diagrammam-441.html

Как создать заголовок динамической диаграммы в Excel?

Если вы хотите создать заголовок динамической диаграммы в Excel, метод, описанный в этой статье, окажет вам услугу.

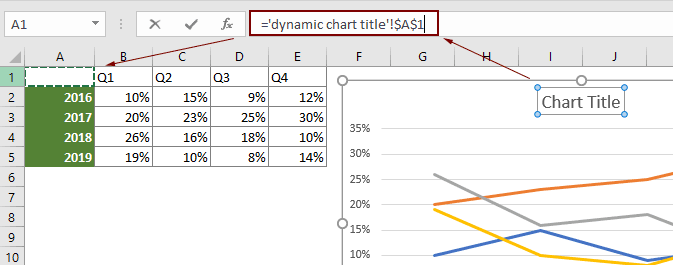

Создайте заголовок динамической диаграммы, связав его с ячейкой

Связывание заголовка диаграммы с определенной ячейкой приведет к динамическому изменению заголовка при изменении содержимого ячейки. Пожалуйста, сделайте следующее.

• 1. Выберите заголовок диаграммы;
• 2. Введите знак равенства. = в Панель формул;
• 3. Щелкните ячейку, чтобы связать с ней заголовок диаграммы;
• 4. нажмите Enter ключ.

С этого момента при изменении содержимого этой ячейки заголовок диаграммы будет автоматически обновляться, чтобы отображать содержимое ячейки.

Примечание: Если вы хотите создать заголовок динамической диаграммы, объединив ссылку на ячейку и конкретный текст, сделайте следующее.

• 1. Выберите ячейку для вывода объединенной ссылки на ячейку и определенного текста (здесь я выбираю ячейку C7);
• 2. Введите приведенную ниже формулу в Панель формул и нажмите Enter ключ;
• =»Specific text & «&C3
• 3. Выберите заголовок диаграммы, введите знак равенства. = в Панель формул, затем щелкните, чтобы выбрать ячейку, содержащую объединенную ссылку на ячейку и текст, а затем нажмите Enter ключ. Затем создается заголовок динамической диаграммы путем объединения ссылки на ячейку и определенного текста, как показано ниже.

Относительные статьи:

Быстрое создание пузырьковой диаграммы в Excel В Excel пузырьковая диаграмма — это вариант точечной диаграммы, а ее данные обозначены пузырьками. И если каждая ваша серия содержит три данных, создание пузырьковой диаграммы будет хорошим выбором, чтобы наглядно показать серию данных. В этом руководстве представлены методы, которые помогут вам создать пузырьковую диаграмму в Excel.

Создавайте динамические интерактивные диаграммы в Excel В этой статье представлены два типа интерактивных диаграмм: интерактивные диаграммы с использованием раскрывающегося меню и интерактивные диаграммы с использованием кнопок параметров.

Создайте шаблон диаграммы колоколообразной кривой в Excel Диаграмма колоколообразной кривой, называемая в статистике нормальным распределением вероятностей, обычно предназначена для отображения вероятных событий, а вершина колоколообразной кривой указывает на наиболее вероятное событие. Эта статья поможет вам создать диаграмму колоколообразной кривой с вашими собственными данными и сохранить книгу в качестве шаблона в Excel.

Создать воронку в Excel Вы когда-нибудь хотели создать воронкообразную диаграмму, чтобы показать данные в Excel по возрастанию или убыванию? В Excel нет прямого способа создать воронкообразную диаграмму, но это руководство покажет вам обходной метод создания воронкообразной диаграммы в Excel.

Создаём динамическое название диаграммы

Следующая задача – автоматизировать название диаграммы. Решение очень простое – нужно связать название диаграммы с ячейкой при помощи формулы.

1. Кликните по названию диаграммы.
2. В строке формул введите знак равенства (=).

Будьте внимательны! Знак равенства нужно вести именно в строке формул, а не в поле заголовка.

1. Кликните по ячейке, с которой нужно связать название диаграммы.

Замечание: Ячейка должна содержать текст, который будет вставлен, как название диаграммы (ячейка B2 на рисунке ниже). Ячейка также может содержать формулу, тогда названием диаграммы станет результат формулы. Формулу можно использовать непосредственно в названии диаграммы, но это не удобно для дальнейшего редактирования.

1. После этого в строке формул появится формула со ссылкой, содержащей адрес ячейки с указанием имени рабочего листа.

Очень важно не забыть ввести знак равенства (=). Если этого не сделать, то, кликнув по другой ячейке, мы просто выделим её вместо того, чтобы создать динамическую ссылку

Нажмите Enter.

С этого момента при изменении текста в ячейке B2 заголовок диаграммы будет автоматически обновляться.

Отображение на круговой диаграмме значений в процентах в качестве меток To display percentage values as labels on a pie chart

Добавьте в отчет круговую диаграмму. Add a pie chart to your report. Дополнительные сведения см. в разделе Добавление диаграммы в отчет (построитель отчетов и службы SSRS). For more information, see Add a Chart to a Report (Report Builder and SSRS).

В области конструктора щелкните правой кнопкой мыши круговую диаграмму и выберите пункт Отобразить метки данных. On the design surface, right-click on the pie and select Show Data Labels. Метки данных должны появиться в каждом срезе круговой диаграммы. The data labels should appear within each slice on the pie chart.

В области конструктора щелкните правой кнопкой мыши метки и выберите пункт Свойства метки ряда. On the design surface, right-click on the labels and select Series Label Properties. Появится диалоговое окно Свойства метки ряда . The Series Label Properties dialog box appears.

Присвойте параметру Данные метки значение #PERCENT . Type #PERCENT for the Label data option.

(Необязательно) Чтобы указать для метки количество десятичных разрядов, введите значение #PERCENT

n>, где n — число десятичных разрядов. (Optional) To specify how many decimal places the label shows, type “#PERCENT

n>” where n is the number of decimal places to display. Например, чтобы не отображать десятичные разряды, введите «#PERCENT». For example, to display no decimal places, type “#PERCENT“.

Добавляем название диаграммы

Вот очень простой пример, как добавить название диаграммы в Excel 2013. Этот способ будет работать в любой версии Excel с любым типом диаграммы.

1. Кликните по любому месту диаграммы, для которой хотите создать название.
2. Когда диаграмма будет выделена, на Ленте появится группа вкладок Работа с диаграммами (Chart Tools). Эти вкладки видны только, когда диаграмма выделена (вкладки имеют цветной фон).

В Excel 2013 в группу вкладок Работа с диаграммами (Chart Tools) входят вкладки Конструктор (Design) и Формат (Format).

1. Перейдите на вкладку Конструктор (Design).
2. В разделе Макеты диаграмм (Chart Layouts) откройте выпадающее меню Добавить элемент диаграммы (Add Chart Element).

В Excel 2010 Вам потребуется раздел Подписи (Labels) на вкладке Макет (Layout).

1. Кликните Название диаграммы (Chart Title) и выберите позицию для размещения названия. Excel предлагает на выбор две позиции:
   • Над диаграммой (Above Chart) – в этом случае диаграмма будет незначительно уменьшена;
   • По центру (Centered Overlay) – так название будет расположено непосредственно на диаграмме в самом верху, а размер диаграммы не изменится.

Кликните по полю названия.
Выделите слова “Название диаграммы” и введите нужное название.

Теперь с первого взгляда понятно, что показывает эта диаграмма, не так ли?

Настройка диаграммы

Если вам нужно только контролировать данные и определять тенденции их изменения, то полученных знаний вам будет достаточно. Однако если вам необходимо создавать наглядные диаграммы, которые будут анализировать другие люди, то вам пригодятся дополнительные знания по улучшению их вида. О настройке и форматировании этих элементов можно прочитать ниже.

Как сделать подписи к диаграмме

Сделав подписи к данным, вы сможете легче понимать и анализировать представленную информацию. В программе есть возможность добавить метки как ко всем данным, так и к некоторым фрагментам.

Создание подписей

Здесь мы добавим подписи ко всем данным диаграммы. Чтобы это сделать, нажимаем на иконку с зелёным крестиком и находим “Подписи данных”.

Отметим, что положение подписей можно настроить нажатием на специальную стрелку, которая находится справа от параметра. В Excel представлены разнообразные варианты отображения данных.

Так, можно вынести подписи за пределы диаграммы. Для этого просто выберите параметр “Выноска данных”

Если все надписи будут размещены внутри секторов, то, скорее всего, некоторые из них будет практически невозможно прочитать. Изначально цвет текста чёрный, из-за чего он еле заметен на фрагментах с тёмным фоном. Для замены цвета текста перейдите на вкладку “Формат” и выберите опцию “Заливка цветом”. Здесь также можно выбрать другую заливку сектора.

Отображение категорий в подписях

Если на диаграмме больше трёх секторов, то название категорий можно написать прямо на них. При работе вам не нужно будет переходить к легенде, чтобы узнать, какой показатель отображён. Это позволит вам сэкономить время, а также улучшит восприятие информации.

Чтобы применить данную опцию, перейдите на вкладку “Конструктор”, затем найдите “Макеты диаграмм” и укажите “Экспресс-стили”. Вы можете увидеть, что на первом и четвёртом макетах надписи находятся на самих секторах:

Чтобы настроить дополнительные параметры, кликните на иконку с зелёным крестиком, затем на стрелку и выберите опцию “Дополнительные параметры”. В открывшейся панели перейдите на вкладку “Параметры подписей” и нажмите на поле “Имя категории”.

Также вам могут пригодиться дополнительные опции:

• Параметр “Включать в подпись” позволит вам выбрать показатели, которые будут отображаться в подписи;
• В меню “Разделитель” можно найти необходимый способ разделения показателей;
• С помощью опции “Положение метки” можно установить место расположения подписи.

Примечание: когда на самой диаграмме есть подписи, то от легенды можно избавиться. Уберите её, кликнув на “Элементы диаграммы” и удалив флажок рядом с заголовком “Легенда”.

Отображение процентов

Если вы выбрали отображение показателей в процентах, то они появятся на подписях после включения опции “Подписи данных” на вкладке “Элементы диаграммы” или выбора “Значение” на панели “Формат подписи данных”. Это показано на представленных ранее скриншотах.

Если показатели указаны в числах, то можно настроить их отображение без изменения или заменить их на проценты. Кроме того, можно сделать, чтобы одновременно было показано как числовое, так и процентное значение.

• Нажмите на сегмент и найдите параметр “Формат подписей данных”.
• Выберите “Значение” или “Процент”.

Использование и эффективность

Трехмерная круговая диаграмма, показывающая процентное содержание компонентов атмосферного воздуха

Недостаток круговых диаграмм заключается в том, что они не могут отображать более нескольких значений без разделения визуального кодирования («срезов») от данных, которые они представляют (обычно в процентах). Когда срезы становятся слишком маленькими, круговые диаграммы должны полагаться на цвета, текстуры или стрелки, чтобы читатель мог их понять. Это делает их непригодными для использования с большими объемами данных. Круговые диаграммы также занимают больше места на странице по сравнению с более гибкими столбчатыми диаграммами, которые не нуждаются в отдельных условных обозначениях и могут одновременно отображать другие значения, такие как средние или целевые значения.

Статистики обычно считают круговые диаграммы плохим методом отображения информации, и они редко встречаются в научной литературе. Одна из причин заключается в том, что сравнивать размер элементов на диаграмме труднее, когда вместо длины используется площадь и когда разные элементы отображаются в виде разных форм.

Три набора процентов в виде круговых и гистограмм. Сравнивать данные на гистограммах, как правило, проще.

Кроме того, в исследовании, проведенном в AT&T Bell Laboratories , было показано, что сравнение по углу менее точное, чем сравнение по длине. Большинство испытуемых испытывают трудности с упорядочиванием секторов круговой диаграммы по размеру; когда используется эквивалентная гистограмма, сравнение становится намного проще. Точно так же сравнения между наборами данных проще с помощью гистограммы. Однако, если цель состоит в том, чтобы сравнить данную категорию (кусок круговой диаграммы) с общим количеством (весь круговой круг) на одной диаграмме, а кратность близка к 25 или 50 процентам, то круговая диаграмма часто может быть более эффективной. чем гистограмма.

Пример круговой диаграммы с 18 значениями, с повторением некоторых цветов

На круговой диаграмме с множеством разделов несколько значений могут быть представлены одинаковыми или похожими цветами, что затрудняет интерпретацию.

Пример круговой диаграммы в форме пончика, показывающей рекорды ватин и пробежек индийских игроков в крикет в тестовых матчах в 2019 году.

Несколько исследований, представленных на Европейской конференции по визуализации, проанализировали относительную точность нескольких форматов круговых диаграмм и пришли к выводу, что круговые диаграммы и кольцевые диаграммы дают одинаковые уровни ошибок при их чтении, а квадратные круговые диаграммы обеспечивают наиболее точное считывание.

Замена цифр на подписи в осях диаграммы Excel

Недавно у меня возникла задача – отразить на графике уровень компетенций сотрудников. Как вы, возможно, знаете, изменить текст подписей оси значений невозможно, поскольку они всегда генерируются из чисел, обозначающих шкалу ряда. Можно управлять форматированием подписей, однако их содержимое жестко определено правилами Excel. Я же хотел, чтобы вместо 20%, 40% и т.п. на графике выводились названия уровней владения компетенциями, что-то типа:

Рис. 1. Диаграмма уровня компетенций вместе с исходными данными для построения.

Метод решения подсказала мне идея, почерпнутая в книге Джона Уокенбаха «Диаграммы в Excel»:

Скачать заметку в формате Word, примеры в формате Excel

При создании диаграммы, показанной на рис. 1 использовались следующие принципы:

• Диаграмма фактически является смешанной: в ней сочетаются график и точечная диаграмма.
• «Настоящая» ось значений скрыта. Вместо нее выводится ряд точечной диаграммы, отформатированный таким образом, чтобы выглядеть как ось (фиктивная ось).
• Данные точечной диаграммы находятся в диапазоне А12:В18. Ось Y для этого ряда представляет числовые оценки каждого уровня компетенций, например, 40% для «базового».
• Подписи оси Y являются пользовательскими подписями данных ряда точечной диаграммы, а не подписями оси!

Чтобы лучше понять принцип действия фиктивной оси, посмотрите на рис. 2. Это стандартная точечная диаграмма, в которой точки данных соединены линиями, а маркеры ряда имитируют горизонтальные метки делений. В диаграмме используются точки данных, определенные в диапазоне А2:В5. Все значения Х одинаковы (равны нулю), поэтому ряд выводится как вертикальная линия. «Метки делений оси» имитируются пользовательскими подписями данных. Для того, чтобы вставить символы в подписи данных, нужно последовательно выделить каждую подпись по отдельности и применить вставку спецсимвола, пройдя по меню Вставка — Символ (рис. 3).

Рис. 2. Пример отформатированной точечной диаграммы.

Рис. 3. Вставка символа в подпись данных.

Давайте теперь рассмотрим шаги создания диаграммы, приведенной на рис. 1.

Выделите диапазон А1:С7 и постройте стандартную гистограмму с группировкой:

Разместите легенду сверху, добавьте заголовок, задайте фиксированные параметры оси значений: минимум (ноль), максимум (1), цену основных делений (0,2):

Выделите диапазон А12:В18 (рис. 1), скопируйте его в буфер памяти. Выделите диаграмму, перейдите на вкладку Главная и выберите команду Вставить->Специальная вставка.

Установите переключатели новые ряды и Значения (Y) в столбцах. Установите флажки Имена рядов в первой строке и Категории (подписи оси Х) в первом столбце.

Нажмите Ok. Вы добавили в диаграмму новый ряд

Выделите новый ряд и правой кнопкой мыши выберите Изменить тип диаграммы для ряда. Задайте тип диаграммы «Точечная с гладкими кривыми и маркерами»:

Для нового ряда Excel создал вспомогательные вертикальную (справа) и горизонтальную (сверху) оси. Удалите вспомогательную вертикальную ось. Этим вы зададите масштаб для ряда точечной диаграммы такой же, как и для основной гистограммы. Выделите вспомогательную горизонтальную ось и отформатируйте ее, указав для основных делений – нет, для подписей оси – нет:

Выделите основную вертикальную ось и отформатируйте ее, указав для основных делений – нет, для подписей оси – нет.

Выделите ряд точечной диаграммы и отформатируйте его. Цвет линии – черный, маркер – похожий на деления оси (выберите размер маркера и задайте черный цвет), толщину линии подберите так, чтобы она не отличалась от горизонтальной линии, добавьте подписи данных (всё равно, какие). Отформатируйте подписи данных, указав на вкладке Параметры подписи – Слева.

Войдите в легенду, выделите и удалите описание ряда, относящегося к точечной диаграмме.

Выделяйте по очереди подписи данных ряда точечной диаграммы и (как показано на рис. 3) напечатайте в них те слова, которые хотели (область С13:С18 рис. 1).

Областная диаграмма

Областная диаграмма в целом выглядит как линейная диаграмма, но пространство между осью Х и линией графика заполняется цветом или рисунком. Такой вариант подойдет для демонстрации отношений между частями одного целого, например, вклада отдельных торговых представителей в общий объем продаж за год. Это поможет проанализировать как всю картину в целом, так и информацию о тенденциях на отдельных участках.

Рекомендации по дизайну для диаграмм областей

1. Используйте полупрозрачные цвета.

2. Используйте не более четырех категорий, чтобы избежать путаницы.

3. Организовывайте данные с высокой частотой изменчивости в верхней части диаграммы, чтобы было легче воспринимать динамические изменения.

Как создавать различные типы круговых диаграмм в Excel

При создании круговой диаграммы в Excel Вы можете выбрать один из следующих подтипов:

Круговая диаграмма в Excel

Это стандартный и самый популярный подтип круговой диаграммы в Excel. Чтобы создать её, кликните по иконке Круговая (2-D Pie) на вкладке Вставка (Insert) в разделе Диаграммы (Charts).

Объёмная круговая диаграмма в Excel

Объёмные круговые (3-D Pie) диаграммы очень похожи на 2-D диаграммы, но отображают данные на 3-D осях.

При построении объемной круговой диаграммы в Excel, появляются дополнительные функции, такие как .

Вторичная круговая или Вторичная линейчатая диаграммы

Если круговая диаграмма в Excel состоит из большого количества мелких секторов, то можно создать Вторичную круговую (Pie of Pie) диаграмму и показать эти незначительные сектора на другой круговой диаграмме, которая будет представлять один из секторов основной круговой диаграммы.

Вторичная линейчатая (Bar of Pie) очень похожа на Вторичную круговую (Pie of Pie) диаграмму, за исключением того, что сектора отображаются на вторичной гистограмме.

При создании Вторичной круговой (Pie of Pie) или Вторичной линейчатой (Bar of Pie) диаграмм в Excel, три последних категории будут по умолчанию перемещены во второй график, даже если эти категории больше остальных. Так как настройки по умолчанию не всегда являются самыми подходящими, можно сделать одно из двух:

• Отсортировать исходные данные на рабочем листе в порядке убывания, чтобы наименьшие значения в итоге оказались на вторичной диаграмме.
• Выбрать самостоятельно, какие категории должны оказаться на вторичной диаграмме.

Выбираем категории данных для вторичной диаграммы

Чтобы вручную выбрать категории данных для вторичной диаграммы, сделайте вот что:

1. Щелкните правой кнопкой мыши по любому сектору круговой диаграммы и в контекстном меню выберите Формат ряда данных (Format Data Series).
2. На появившейся панели в разделе Параметры ряда (Series Options) в выпадающем списке Разделить ряд (Split Series By) выберите один из следующих вариантов:
   • Положение (Position) – позволяет выбрать количество категорий, которые появятся во вторичной диаграмме.
   • Значение (Value) – позволяет определить порог (минимальное значение). Все категории, не превышающие порога, будут перенесены на вторичную диаграмму.
   • Процент (Percentage value) – то же самое, что и Значение (Value), но здесь указывается процентный порог.
   • Другое (Custom) – позволяет выбрать любой сектор из круговой диаграммы на рабочем листе и указать, следует ли переместить его во вторичную диаграмму или оставить в основной.

В большинстве случаев порог, выраженный в процентах, – это самый разумный выбор, хотя все зависит от исходных данных и личных предпочтений. Данный скриншот показывает разделение ряда данных при помощи процентного показателя:

Дополнительно можно настроить следующие параметры:

• Измените Боковой зазор (Gap between two charts). Ширина зазора устанавливается в процентном соотношении от ширины вторичной диаграммы. Чтобы эту ширину изменить, перетащите ползунок, либо вручную введите нужный процент.
• Измените размер вторичной диаграммы. Этот показатель можно изменить с помощью параметра Размер второй области построения (Second Plot Size), который представляет размер вторичной диаграммы в процентах от размера основной диаграммы. Перетащите ползунок, чтобы сделать диаграмму больше или меньше, или введите нужные проценты вручную.

Кольцевые диаграммы

Кольцевая (Doughnut) диаграмма используется вместо круговой тогда, когда речь идет более, чем об одном ряде данных. Однако, в кольцевой диаграмме довольно-таки трудно оценить пропорции между элементами разных рядов, поэтому рекомендуется использовать другие типы диаграмм (например, гистограмму).

Изменение размера отверстия в кольцевой диаграмме

Создавая кольцевую диаграмму в Excel, первое, что необходимо сделать – это изменить размер отверстия. Это легко сделать следующими способами:

1. Щелкните правой кнопкой мыши по любой точке кольцевой диаграммы и в контекстном меню выберите Формат ряда данных (Format Data Series).
2. В появившейся панели переходим на вкладку Параметры ряда (Series Options) и меняем размер отверстия, передвигая ползунок, либо вводим процент вручную.
