Как настроить антенну триколор тв на спутник самому без прибора

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

• в углу оконной рамы;
• в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

• срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
• аккуратное загибание проволоки на оболочку;
• снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
• накручивание F-коннектора;
• укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов. Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

• подсоединение кабелей к головкам;
• заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх

При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

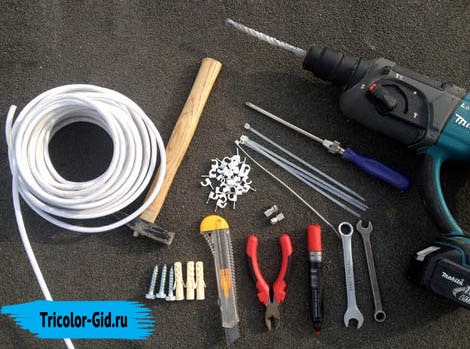

Инструменты и материалы для работы

Чтобы перейти к тому, как установить тарелку Триколор ТВ самостоятельно, следует ознакомиться с приложенной инструкцией. Это позволит определиться с тем, какие материалы и приспособления могут потребоваться во время выполнения работы. В целом, порядок установки, подключения и настройки имеет несколько основных этапов, и справиться самому с этим делом будет не сложно. Что касается инструментов и материалов, то для монтажа будут нужны:

Вполне вероятно, что для закрепления основы будут необходимы еще и крепежные элементы. Это необходимо, если поверхность, где будет фиксироваться тарелка, выполнена из дерева. Лучше использовать анкерные болты 10*100.

Важно! Для подключения лучше использовать медный кабель с двойной оплеткой. Не стоит брать больше 100 м, поскольку этой длины достаточно, а если даже надо продлить расстояние, то потребуется выполнить монтаж усилителей

Шаг второй: выбор места установки антенны

Тем, кто выбрал телевидение МТС ТВ, повезло больше, чем, к примеру, клиентам Триколор ТВ. В МТС позаботились о том, как помочь вам установить спутниковую антенну самостоятельно.

Так, вы можете:

1. Зайти на сайт МТС, ввести в поле поиска на карте свой адрес, и сайт автоматически покажет вам зеленой линией, в какую сторону должна быть направлена антенна от вашего подъезда. Можно вручную перемещать маячок по дому, чтобы «прикинуть» место, куда устанавливать антенну именно на вашем балконе или окне. Кроме того, МТС автоматически рассчитает угол поворота конвертера антенны, а также угол наклона тарелки и ее поворота по отношению к северу. Вы можете воспользоваться приложением компаса на телефоне, чтобы с учетом этих данных определить, где должна стоять и куда должна быть направлена антенна.
2. Кроме того, МТС предлагает воспользоваться бесплатным приложением SatFinder. Оно доступно для Android и iOS, и позволяет в реальном времени «прикинуть» направление от разных точек в вашей квартире до спутника при помощи GPS. МТС ТВ вещает через спутник ABS 2 — его нужно выбрать в списке, нажав на значок с лупой для поиска, после чего встать со смартфоном в интересующей вас точке. Красная линия на карте покажет, куда от вашего дома должна быть направлена антенна. Скачать SatFinder Скачать SatFinder
3. Посмотрите из окна или с балкона в ту сторону, которую вам укажут карта МТС и SatFinder. Для большинства россиян это будет юго-восток. Между местом установки антенны и небом не должно быть видимых преград — других домов, деревьев, столбов электропередач. Они будут задерживать сигнал.
4. Выберите место установки с таким расчетом, чтобы антенна смотрела в нужную сторону, и при этом прямо в небо.

Принцип работы антенны

Спутниковая антенна – это тарелко-образный тип параболической антенны (мультифилд, Opticum AX 1000+, Maximum, Opticum X80 Premium, Orton X80, BIG BISAT), предназначенный для приема микроволн от источников связи, которые передают сигналы на телевидение, радио, иногда интернет-спутники (Intelsat 15, Intel, Eutelsat 36A/36B (36°E), TT-budget S-1401 SkyStar 3, Sky tv digital).

Фото — Спутниковая антенна

Параболическая форма офсетной тарелки отражает сигнал к антенне в фокальной точке. На координатор тарелки крепится устройство под названием рупорный облучатель (Satfinder), его настройка полностью автоматическая. Эта деталь является, по сути, усилителем, передние головки конвертора (LNB) собирают сигналы от фокальной точки и «ведут» их к блоку понижающего преобразователя. Рупор преобразует сигналы электромагнитных или радиоволн в электрические и настраивает их спектр.

Сейчас активно используется еще одна технология усиления – намотка на тарелку металлической сетки или дополнительных витков провода (см. фото). Такая настройка помогает увеличить поглощающую способность и чувствительность антенны даже к слабым сигналам.

Фото — Усилитель на антенне

Современные тарелки, предназначенные для использования в домашнем телевидении, как правило, имеют размер от 43 см до 80 см в диаметре, их настройка осуществляется в одном положении, для приема Ku-диапазона от одной орбитальной позиции. До существования прямых трансляции спутниковых услуг, домашние пользователи, как правило, применяют тарелку с моторизованным C-диапазон до 3 метров в диаметре для приема каналов с разных спутников. Чрезмерно маленькие тарелки могут вызвать проблемы в сети, но у них больший срок годности, проще производится настройка и долговечность.

Видео: выбор места установки спутниковой антенны

Настройка ресивера для поиска сигнала со спутника.

Если Вы включаете ресивер первый раз, то на экране появится мастер настройки. Надо со всем соглашаться, а вот в конце на его предложение начать поиск каналов, нажимаем «Нет», так как он все равно ничего не найдет, антенна ведь не настроена. Нажимаем несколько раз кнопку «EXIT» на пульте дистанционного управления (ПДУ) ресивера, пока он не выйдет из мастера настройки.

Весь процесс я буду показывать на примере спутникового ресивера DRE7300 предназначенного для приема каналов пакета «ТриколорТВ». Меню стандартное для всех ресиверов, и отличие может быть незначительное лишь в дизайне, или некоторые пункты меню могут называться по — другому.

Теперь нам надо зайти в главное меню, для этого жмем кнопку «MENU» на пульте дистанционного управления (ПДУ) ресивера. Далее все время будем работать только с ПДУ ресивера. Здесь мы опускаемся до пункта «НАСТРОЙКА” и жмем «ОК». Если у Вас спросят «PIN», введите четыре нуля.

В окне «НАСТРОЙКА» опускаемся до подпункта «РУЧНОЙ ПОИСК» и жмем «ОК».

Вот с помощью этого окна будем настраивать антенну. Если Вы приобрели готовый комплект, то значения, выставленные по умолчанию, не меняются, как правило, провайдер и производитель об этом позаботились, и все параметры уже «зашиты» в ресивер.
Здесь нас интересует правый нижний угол, в котором видны две шкалы настройки, я их обвел белым прямоугольником. Естественно, пока они пусты и проценты стоят по нулям, так как антенна еще не настроена.

Верхняя шкала показывает уровень сигнала со спутника, а вторая его качество. И только тогда, когда обе шкалы будут показывать проценты, мы на правильном пути, иначе, показывать вообще ничего не будет.

Не будем вдаваться в подробности, что такое поляризация, скорость потока и т.д., об этом я расскажу, кому интересно, в следующих постах. Наша основная задача настроиться на спутник и смотреть спутниковое телевидение.

Увеличение уровня сигнала с помощью поворачивания устройства

В данном случае настройка производится благодаря медленному перемещению тарелки до упора в одну из сторон. Если сигнал все же отсутствует, прибор необходимо опустить по крепежу на несколько миллиметров. Его перемещают влево, и если настройка не удалась, снова опускают антенну до получения положительного результата.

В этом положении требуется закрепить антенну

Ее нужно осторожно переместить влево и следить за степенью сигнала. Если он не улучшился, тарелка возвращается на свое место. Такие манипуляции позволяют определить, в каком положении прибор будет получать хорошее вещание

Такие манипуляции позволяют определить, в каком положении прибор будет получать хорошее вещание.

Необходимое оборудование

Для передачи сигнала спутникового телевидения от «МТС» обычно нужны спутниковая антенна с кронштейном, кабель, конвертер, САМ-модуль, SMART-карта и ресивер. Есть несколько комплектаций в зависимости от наличия отдельных компонентов.

Таблица: варианты комплектов для подключения спутникового ТВ и интернета

Комплект без приставки подойдёт пользователям современных цифровых телевизоров, оснащённых DVB-S2 приёмником со встроенным CI+ разъёмом. Такие приёмники обычно входят в комплект телевизоров, выпущенных после 2012 года. Однако не все CI+ разъёмы поддерживают стандарты телевещания DVB-S2, поэтому лучше проконсультироваться со специалистом.

HD-приставка

HD-приставка (ресивер спутникового телевидения) преобразует цифровой сигнал, полученный от спутниковой антенны. Благодаря приставке на телевизор выводится картинка высокого качества. Кроме того, у ресивера есть много дополнительных функций: таймшифт, запись на диск, родительский контроль.

Внешний вид приставки может различаться в зависимости от модели и оператора

САМ-модуль и SMART-карта

CAM-модуль — устройство, в которое вставляется SMART-карта. Модуль может работать самостоятельно без HD-приставки; при этом он гораздо удобнее в обращении, потому что его достаточно установить в специальный разъём телевизора. CAM-модуль не способен обеспечить дополнительные функции, которыми обладает HD-приставка. SMART-карта необходима для активации спутникового интернета и ТВ от «МТС».

САМ-модули и SMART-карты от «МТС» выполнены в корпоративных цветах компании

Конвертер

Устанавливается как неотъемлемая часть спутниковой антенны. Вместе они принимают спутниковый сигнал и затем передают его на HD-приставку. Именно конвертер — главный инструмент приёма-передачи сигнала, а спутниковая антенна — это всего лишь зеркало, концентрирующее цифровой сигнал в точке расположения конвертера.

Основные функции конвертера:

• приём цифрового сигнала от спутниковой антенны с последующим усилением (первоначальный цифровой сигнал, отражённый спутниковой антенной, относительно слаб для передачи на HD-приставку);
• преобразование цифрового сигнала в необходимую частоту;
• передача стабильного сигнала на ресивер.

Конвертер всегда расположен на другом конце кронштейна

Спутниковая антенна

Видов антенн очень много. Они могут быть изготовлены из стали, алюминия, пластика, производиться в различных формах. Какую антенну выбрать?

Офсетные и прямофокусные

Главное отличие — место, где фокусируется луч принимаемого цифрового сигнала. У прямофокусных антенн этот луч направлен перпендикулярно вверх, прямо на спутник. У офсетной антенны фокусированный луч смещён в сторону. Для некоторых климатических зон такое расположение луча наиболее удобно, потому что внутри антенны не будет собираться снег или дождевая вода. Кроме того, для офсетной антенны проще найти поверхность для фиксации.

Цельные и перфорированные

Перфорация — множество маленьких дырочек. Преимущество перфорированной антенны в меньшем весе и цельной парусности. Это облегчает её установку, когда невозможно повесить жёсткое крепление.

Перфорированную спутниковую антенну можно без труда закрепить даже на деревянных опорах частного дома

Алюминиевые и стальные

Спутниковая антенна может быть изготовлена из любого радиоотражаемого материала. Низкобюджетный вариант — сталь, оптимальный — алюминий. Такие антенны лучше по большинству технических критериев: вес, качество, стойкость, приём цифрового сигнала.

Параболические и тороидальные

Параболическая антенна — стандарт приёма спутникового интернета и телевидения. Тороидальные спутниковые антенны могут подключать сразу несколько конвертеров для приёма цифровых сигналов с двух, трёх и более спутников одновременно.

Такая тороидальная антенна заменит несколько обычных параболических антенн

Поворотные антенны

Поворотные антенны укомплектованы специальным поворотным механизмом и способны принимать цифровой сигнал сразу с нескольких спутников. При переключении канала на спутниковую антенну подаётся команда о перемещении на тот спутник, с которого вещается выбранный телеканал.

Работы с ТВ кабелем

На качество изображения влияет не только правильно установленная антенна, но и исправный антенный кабель.

Наша компания осуществляет любые виды кабельных работ:

• Подключение телевизионного кабеля к антенне и розетке;
• Подключение штекеров к антенному кабелю;
• Прокладка кабеля по квартире, частному дому или подъезду;
• Разводка ТВ кабеля.

Нужно проложить телевизионный кабель по квартире и соединить его с телевизором?

Необходимо соединить два кабеля или подключить два телевизора?

Требуется установить телевизионный разветвитель сигнала, подключить штекеры и смонтировать розетки?

Позвоните по нашему контактному телефону и вызовите антенщика на дом.

Наши преимущества:

• Доступные цены на все виды услуг;
• Выполняем работы любого уровня сложности;
• Обеспечиваем аккуратную прокладку телевизионного кабеля.

Установка и настройка спутникового ТВ МТС

Крепление антенны к стене

До покупки оборудования мы рекомендовали выбрать подходящее место для установки антенны с помощью специального приложения. Найдите на этом месте максимально ровную поверхность для крепления кронштейна. Приложите кронштейн, обведите крепежные отверстия карандашом или маркером, и, просверлив их, прикрепите кронштейн, используя дюбеля. Затяните винты так, чтобы кронштейн максимально прочно был прикреплен к стене (приложите к нему усилие, чтобы проверить прочность). Далее «наденьте» антенну на кронштейн, подтяните гайки на крепеже и настройте угол зеркала максимально вертикально. Если вы не сделали это ранее, то установите конвертер в держателе, направив его головкой к тарелке. Зачистите кабель и установите на него F-разъемы (подробная инструкция — здесь). Подключите кабель к конвертеру.

Настройка углов поворота антенны и конвертера

Настройка антенны производится по 3 м показателям: поворот антенны, наклон антенны и разворот конвертера. При положительном значении разворота конвертера поворачивайте его по часовой стрелке, при отрицательном — против (смотреть на конвертер нужно со стороны антенны).

Включите на смартфоне GPS и запустите уже установленное ранее приложение SatFinder, выберите спутник ABS 2 — 75 E. Программа покажет направление до спутника на картах Google и прямо на небе, с помощью встроенной камеры, а также рассчитает нужные углы поворота и наклона антенны. Также программа поможет направить настроить антенну под нужными углами.

Кроме приложения SatFinder, вы можете использовать:

• Приложения Dishpointer Pro, Satellite Director, Мультифид
• Сайт geonames.ru
• Мастер настройки МТС на основном сайте МТС
• Специальный прибор (например, satfinder dvs-sf 500)

При использовании прибора введите в него следующие данные: LO Freq. 10600 Down Freq. 9750 или 11920 Symbol Rate 45000 Polarity V DiSEqC1.0: OFF 22K: OFF

Проверка сигнала с антенны с помощью приставки

После того как антенна была надежно закреплена и настроена, подключите другой конец кабеля к приставке МТС (порядок подключения описан ниже). Старайтесь минимизировать длину кабеля от спутниковой антенны до приставки (если она более 50 м. — выбирайте самый дорогой и качественный кабель). В меню приставки выберите раздел «Настройки», в нем пункт «Настройки антенны». Вам будет показан уровни качества и силы сигнала, принимаемого вашей антенной. Если сигнал слабый, то поворачивая антенну вправо-влево и вверх-вниз, добейтесь устойчивого сильного сигнала. За показатель качества отвечает угол поворота конвертера. Добейтесь максимально возможного показателя на шкале качества, поворачивая конвертер. После этого закрепите антенну.
