Что такое слот pci‑e x1: его параметры и для чего он нужен?

Что такое PCI Express.

PCI Express (PCIe, PCI-e) – это один из протоколов передачи данных. Он служит для обеспечения взаимодействия различных устройств в современных компьютерах. PCI Express (Peripheral Component Interconnect Express) это по сути соединение (посредник), который передаёт данные от одного блока другому. Эти данные передаются двумя способами — либо параллельным либо последовательным.Кому интересно узнать про эти способы прошу под спойлеры.

Версии PCI Express

Первая версия PCI Express разрабатывалась самой фирмой Intel и вышла в 2002 году. Она вытеснила устаревший стандарт PCI (Peripheral Component Interconnect). В настоящий момент последней версией является PCI-E 5.0. Перед отправкой через PCI данные кодируются в блоки.В версиях PCI-E 1.0 и PCI-E 2.0 применялась схема кодирования, которая обозначалась как 8b/10b. Это значит, что каждый 8 битный блок кодируется в 10-ти битный. При таком кодировании только 80% передаваемых данных являются полезными, а оставшиеся 20% обеспечивают правильную работу протокола. Протокол – тут означает «схема», «порядок», «алгоритм».В версиях PCI-E 3.0 и выше применяется уже другой способ кодировки, который обозначается как 128b/130b. Это значит, что каждый 128 битный блок кодируется в 130 битный. При таком способе кодировки, полезный процент передаваемых данных достигает 98,46%.С каждой новой версией увеличивалась и тактовая частота шины, то есть скорость передачи данных. Измеряется в гигатранзакциях в секунду (ГТ/с). В PCI-E 1.0 она составляла 2,5 ГТ/с, то есть 2,5 миллиардов битов в секунду. Если перевести эти данные в привычные нам цифры, то получится: 2,5*109 Бит/с = 312,5‬ Мегабайт/с — 20% = 250 Мегабайт/с.В последней версии PCI-E 5.0 скорость возросла аж до 32ГТ/с, что значит 32*109 Бит/с = 4000‬ Мегабайт/с = 4 Гигабайт/с. Так как при кодировании 128b/130b полезные данные составляются 98,46, то реальная пропускная способность PCIe 5.0 будет равна 3,938 Гигабайт/с.Приведу таблицу со всеми версиями PCI-E, где можно посмотреть и пропускную способность каждой версии.

Разъёмы PCI-E в компьютере

На современных материнских платах используются разъёмы PCI различных видов с различным количеством линий (каналов передачи данных). Используются разъёмы начиная с x1 до X16 линий. Внешне они отличаются только размерами, независимо от времени выпуска материнской платы. Они совместимы между собой. То есть, в разъём PCIe x16 можно подключить устройство с любым разъёмом PCI-E, в том числе и с разъемом PCIe x1, PCIe x4 или PCIe x8.

Скорость передачи данных будет ограничена возможностями разъёма PCI версии 1.0

Нужен ли в компьютере PCI-E 4.0?

Как я уже писал выше, на сегодняшний день уже существует 5 версия PCI-Express, но она на практике пока не используется. А вот PCI-Express 4.0 понемногу начал поддерживаться. Например: компания AMD стала использовать его в своих процессорах Ryzen.Intel в отличие от AMD не спешит с вводом поддержки PCI-E 4.0 в свои процессоры, считая это преждевременным. И в самом деле, пропускная способность PCI 3.0 x16 будет достаточной для игр в 4к разрешении со скоростью 144кб/с. Разница в пропускной способности новой версии заметна лишь в синтетических тестах. На практике же, такие огромные скорости передачи данных ни где не используются. И в ближайшие 3-4 года данная ситуация вряд-ли сильно поменяется.Так нужен ли в компьютере PCI-E 4.0 сегодня, в 2020 году?Ответ: на данный момент необходимости в новом PCI-Express 4.0 пока нет. Материнские платы, которые способны принять на свой борт процессоры с поддержкой новой версии PCI уже есть. Но, вот только цены на них уж больно кусачие.

Распиновка PCI-Express 8x

Подробнее про линии процессоров и чипсетов

Давайте от теории поближе к практике. Мы уже выяснили, что фактически «владельцами» линий PCIe являются процессор и чипсет, хотя никто не запрещает другим устройствам обмениваться данными между собой по этим линиям. Чтобы разобраться пообстоятельнее, рассмотрим каждый сокет отдельно.

AMD AM4

Возьмем, например, CPU AMD Ryzen 7 5800X и чипсет к нему X570.

На иллюстрации представлен условный процессор 5000-й серии с указанием интерфейсных линий. Из нее видно, что у процессора есть 16 линий для видеокарты и 4 – для SSD. Итого 20. Иногда можно встретить упоминание, что линий 24, но это с учетом четырех, которые связывают CPU с чипсетом. Эти линии никоим образом не могут быть переконфигурируемы и их упоминание справедливо разве что для статистики.

Те линии, которые идут на видеокарту, вернее, на разъем под нее, могут быть разделены между двумя разъемами для поддержки технологий SLI/Crossfire. В этом случае линии распределяются поровну между двумя разъемами (режим x8/x8) или второй работает в режиме x4.

Четыре процессорные линии для накопителей выводятся на ближний к сокету CPU разъем M.2.

Количество доступных линий у чипсета зависит от его модели. Так, X570 располагает 16-ю линиями, 8 из которых могут свободно конфигурироваться производителями материнских плат, а еще 8 можно использовать для SATA или накопителей/разъемов. При этом в работе будет интерфейс 4-го поколения.

Чипсеты B550 и A520 могут использовать только PCIe 3.0, даже для связи с процессором. Самих линий тоже меньше, 10 и 6 соответственно.

Intel 1200

На данный момент это самый «свежий» сокет под процессоры 10-го и 11-го поколения. Более подробно рассмотрим самое последнее CPU Rocket Lake. Конфигурация линий тут та же, что и у конкурентов – 16 линий для видеокарты и 4 для накопителя. Правда, связь с чипсетом по-прежнему осуществляется по шине DMI3, что фактически является PCIe 3.0, но зато таких линий теперь 8, а не 4.

Старший чипсет Z590 располагает 24-ю линиями PCIe 3.0, что дает возможность установить несколько M.2, а также несколько разъемов PCIe 3.0 x4 и/или PCIe x1. У Z570 линий 20, у B560 – 12, а младший A510 довольствуется 6-ю.

Что такое PCI Express и что он обозначает?

PCI Express означает Peripheral Component Interconnect Express и представляет собой стандартный интерфейс для подключения периферийного оборудования к материнской плате на компьютере. Другими словами, PCI Express или сокращенно PCIe — это интерфейс, который подключает к материнской плате внутренние карты расширения, такие как видеокарты, звуковые карты, адаптеры Ethernet и Wi-Fi . Кроме того, PCI Express также используется для подключения некоторых типов твердотельных накопителей, которые обычно очень быстрые.

Какие типы слотов и размеров PCI Express существуют, и что означают линии PCIe? Для подключения плат расширения к материнской плате PCI Express использует физические слоты. Обычными слотами PCI Express, которые мы видим на материнских платах, являются PCIe x1, PCIe x4, PCIe x8 и PCIe x16. Число, которое следует за буквой «х», говорит нам о физических размерах слота PCI Express, который, в свою очередь, определяется количеством контактов на нем. Чем больше число, тем длиннее слот PCIe и тем больше контактов, которые соединяют плату расширения с гнездом.

Кроме того, число «х» также указывает, сколько полос доступно в этом слоте расширения. Вот как сравниваются часто используемые слоты PCIe:

• PCIe x1: имеет 1 полосу , 18 контактов и длину 25 мм
• PCIe x4: имеет 4 линии , 32 контакта и длину 39 мм
• PCIe x8: имеет 8 линий , 49 контактов и длину 56 мм
• PCIe x16: имеет 16 линий , 82 контакта и длину 89 мм

Линии PCI Express — это пути между набором микросхем материнской платы и слотами PCIe или другими устройствами, являющимися частью материнской платы, такими как разъем процессора, слоты M.2 SSD, сетевые адаптеры, контроллеры SATA или контроллеры USB.

В PCI Express каждая полоса индивидуальна, что означает, что она не может быть разделена между различными устройствами. Например, если ваша видеокарта подключена к слоту PCIe x16, это означает, что она имеет 16 независимых линий, выделенных только для нее. Никакой другой компонент не может использовать эти полосы, кроме графической карты.

Вот идея, которая может упростить вам понимание того, что такое линии PCI Express: просто представьте, что PCI Express — это магистраль, а автомобили, которые едут по ней, — это данные, которые передаются. Чем больше полос движения доступно на шоссе, тем больше автомобилей можно проехать по нему; чем больше у вас PCIe-линий, тем больше данных можно передать.

Карта PCI Express может устанавливаться и работать в любом слоте PCIe, доступном на материнской плате, если этот слот не меньше платы расширения. Например, вы можете установить карту PCIe x1 в слот PCIe x16. Тем не менее, вы не можете сделать обратное. Например, вы можете установить звуковую карту PCIe x1 в слот PCIe x16, но вы не можете установить графическую карту PCIe x16 в слот PCIe x1.

Какие версии PCI Express существуют, и какую скорость передачи данных (пропускную способность) они поддерживают?

Сегодня используются четыре версии PCI Express: PCI Express 1.0, PCI Express 2.0, PCI Express 3.0 и PCI Express 4.0. Каждая версия PCIe поддерживает примерно удвоенную пропускную способность предыдущего PCIe . Вот что предлагает каждый из них:

• PCI Express 1.0: имеет пропускную способность 250 МБ / с на линию
• PCI Express 2.0: имеет пропускную способность 500 МБ / с на линию
• PCI Express 3.0: имеет пропускную способность 984,6 МБ / с на линию
• PCI Express 4.0: имеет пропускную способность 1969 МБ / с на линию

Помните, что слоты PCIe могут предложить не одну, а несколько дорожек? Значения полосы пропускания, которые мы разделили, умножаются на количество линий, доступных в слоте PCIe. Если вы хотите рассчитать, сколько пропускной способности доступно для определенной платы расширения, вам нужно умножить пропускную способность PCIe на линию на количество доступных для нее линий.

Например, графическая карта, которая поддерживает PCI Express 4.0 и подключена к слоту PCIe x16, имеет доступ к общей пропускной способности около 31,51 ГБ / с. Это результат умножения 1969 МБ / с на 16 (пропускная способность PCIe на линию * 16 линий). Впечатляет, правда?

Вот как масштабируются версии PCI Express, если принять во внимание линии PCI Express:

В будущем появятся новые версии PCI Express, такие как PCI Express 5.0 и PCI Express 6.0. Спецификация PCIe 5.0 была доработана летом 2019 года, предлагая пропускную способность до 3938 МБ / с на линию и до 63 ГБ / с в конфигурации x16. Однако, скорее всего, мы не увидим его в ближайшее время на компьютерном оборудовании потребительского уровня.

Express Card

Стандарт Express Card предлагает очень простой способ добавления оборудования в систему. Целевым рынком для модулей Express Card являются ноутбуки и небольшие ПК.  В отличие от традиционных плат расширения настольных компьютеров, карта Express может подключаться к системе в любой момент во время работы компьютера.

Одной из популярных разновидностей Express Card является карта PCI Express Mini Card, разработанная в качестве замены карт форм-фактора Mini PCI. Карта, созданная в этом формате, поддерживает как PCI Express, так и USB 2.0. Размеры PCI Express Mini Card составляют 30×56 мм. Карта PCI Express Mini Card  может подключаться к PCI Express х1.

Содержимое пакетов уровня транзакций

Рисунок 3 — Пример запроса на запись в память длиной в 1 DWРисунок 4 — Пример запроса на чтение из памяти длиной в 1 DWРисунок 5 — Пример успешного ответа на чтениеРисунок 6— Пример ответа о неподдерживаемом запросеРисунок 7 — Пример заголовка запроса на запись 128 байтТаблица 4 — Перечень сокращений для полей заголовков

• унаследованные прерывания (Legacy Interrupts или INT);
• прерывания в виде сообщений (Message Signaled Interrupts или MSI);
• расширенные прерывания в виде сообщения (Message Signaled Interrupts Extended или MSI-X).

Рисунок 8 — Таблица векторов прерываний MSI-XРисунок 9 — Таблица флагов ожидающих прерываний

Какие типы карт PCI Express существуют?

Благодаря требованию более быстрых, реалистичных видеоигр и инструментов редактирования видео, видеокарты были первыми типами компьютерной периферии,
чтобы воспользоваться преимуществами, предлагаемыми непосредственно PCIe.

В то время как видеокарты по-прежнему остаются наиболее распространенным типом PCIe-карты, вы обнаружите, что другие девайсы, которые значительно
быстрее подключаются к системной плате, процессору и ОЗУ. Также все чаще производятся PCIe-соединения вместо обычного PCI.
Например, многие высококачественные звуковые карты теперь используют высокоскоростной порт, а также повышают количество проводных и беспроводных сетевых
интерфейсных карт.

Карты контроллера жесткого диска могут быть наиболее полезными для PCI-E после видеокарты. Подключение высокоскоростного PCIe SSD-накопителя к этому
высокоскоростному интерфейсу позволяет значительно быстрее считывать, потом записывать диск. Некоторые контроллеры жестких дисков PCIe даже включают
встроенный SSD, сильно изменяя, как устройства хранения традиционно подключены внутри пк.

Конечно, замена PCIe на PCI и AGP полностью на более новые системные платы, почти каждый тип внутренней карты расширения, основанной на старых
интерфейсах, перестраивается для возможности использования шины PCI Express. Это включает в себя такие вещи, как карты расширения USB, карты Bluetooth и т.д.

PCI Express 3.0[]

В ноябре 2010 года были утверждены спецификации версии PCI Express 3.0. Интерфейс обладает скоростью передачи данных 8 GT/s (Гигатранзакций/с). Но, несмотря на это, его реальная пропускная способность всё равно была увеличена вдвое по сравнению со стандартом PCI Express 2.0. Этого удалось достигнуть благодаря более агрессивной схеме кодирования 128b/130b, когда 128 бит данных, пересылаемых по шине, кодируются 130 битами. При этом сохранилась полная совместимость с предыдущими версиями PCI Express. Карты PCI Express 1.x и 2.x будут работать в разъёме 3.0 и, наоборот, карта PCI Express 3.0 будет работать в разъёмах 1.х и 2.х.
По данным PCI-SIG, первые тесты PCI Express 3.0 начались в 2011 году, средства для проверки совместимости для партнеров появились лишь в середине 2011-го, а реальные устройства ― только в 2012-м.

Компания MSI стала первым в мире производителем, выпустившим материнскую плату с поддержкой стандарта PCI Express 3.0.

Летом 2011 года Gigabyte официально представила материнскую плату , построенную на чипсете Intel Z68 и поддерживающую интерфейс PCI Express 3.0.

Introduction

What’s new about PCI Express 5 (PCIe 5)? The latest PCI Express standard, PCIe 5, represents a doubling of speed over the PCIe 4.0 specifications.

We’re talking about 32 Gigatransfers per second (GT/s) vs. 16GT/s, with an aggregate x16 link bandwidth of almost 128 Gigabytes per second (GBps).

This speed boost is needed to support a new generation of artificial intelligence (AI) and machine learning (ML) applications as well as cloud-based workloads.

Want to know a little more about AI/ML applications and cloud-based workloads?

Both are significantly increasing network traffic. In turn, this is accelerating the implementation of higher speed networking protocols which are seeing a doubling in speed approximately every two years.

You can find much more about PCIe 5 in the article below.

Описание протокола[]

Файл:Gigabyte GV-NX62TC256D8 Rev 1.0.jpg

Видеокарта для PCI Express x16

Для подключения устройства PCI Express используется двунаправленное последовательное соединение типа точка-точка, называемое линией (Шаблон:Lang-en — полоса, ряд); это резко отличается от PCI, в которой все устройства подключаются к общей 32-разрядной параллельной двунаправленной шине.

Соединение (Шаблон:Lang-en — связь, соединение) между двумя устройствами PCI Express состоит из одной (x1) или нескольких (x2, x4, x8, x12, x16 и x32) двунаправленных последовательных линий. Каждое устройство должно поддерживать соединение, по крайней мере, с одной линией (x1).

На электрическом уровне каждое соединение использует низковольтную дифференциальную передачу сигнала (LVDS), приём и передача информации производится каждым устройством PCI Express по отдельным двум проводникам, таким образом, в простейшем случае устройство подключается к коммутатору PCI Express всего лишь четырьмя проводниками.

Использование подобного подхода имеет следующие преимущества:

• карта PCI Express помещается и корректно работает в любом слоте той же или большей пропускной способности (например, карта x1 будет работать в слотах x4 и x16);
• слот большего физического размера может использовать не все линии (например, к слоту x16 можно подвести проводники передачи информации, соответствующие x1 или x8, и всё это будет нормально функционировать; однако при этом необходимо подключить все проводники питания и заземления, необходимые для слота x16).

В обоих случаях на шине PCI Express будет использоваться максимальное количество линий, доступных как для карты, так и для слота. Однако это не позволяет устройству работать в слоте, предназначенном для карт с меньшей пропускной способностью шины PCI Express. Например, карта x4 физически не поместится в стандартный слот x1, несмотря на то, что она могла бы работать в слоте x1 с использованием только одной линии. На некоторых материнских платах можно встретить нестандартные слоты x1 и x4, у которых отсутствует крайняя перегородка, таким образом, в них можно устанавливать карты большей длины, чем разъем. При этом не обеспечивается питание и заземление выступающей части карты, что может привести к различным проблемам.

PCI Express пересылает всю управляющую информацию, включая прерывания, через те же линии, что используются для передачи данных. Последовательный протокол никогда не может быть заблокирован, таким образом задержки шины PCI Express вполне сравнимы с таковыми для шины PCI (заметим, что шина PCI для передачи сигнала о запросе на прерывание использует отдельные физические линии IRQ#A, IRQ#B, IRQ#C, IRQ#D).

Во всех высокоскоростных последовательных протоколах (например, гигабитный Ethernet), информация о Шаблон:D- должна быть встроена в передаваемый сигнал. На физическом уровне PCI Express использует метод канального кодирования 8b/10b (8 бит в десяти, избыточность — 20 %) для устранения постоянной составляющей в передаваемом сигнале и для встраивания информации о синхронизации в поток данных. В PCI Express 3.0 используется более экономное кодирование 128b/130b с избыточностью 1,5 %.

Некоторые протоколы (например, SONET/SDH) используют метод, который называется скремблинг (англ. scrambling) для встраивания информации о синхронизации в поток данных и для «размывания» спектра передаваемого сигнала. Спецификация PCI Express также предусматривает функцию скремблинга, но скремблинг PCI Express отличается от такового для SONET.

Стандарты PCI-e передачи

PCI Express 1.0a

В 2003 году представили PCIe 1.0a со скоростью передачи данных 250 МБ / с и скоростью передачи 2,5 гигатрансфера в секунду (GT / s). Скорость передачи выражается в передачах в секунду, а не в битах в секунду, поскольку количество передач включает служебные биты, которые не обеспечивают дополнительной пропускной способности; PCIe 1.x использует схему кодирования 8b / 10b, что приводит к 20% (= 2/10) расходам на исходную полосу пропускания канала.

PCI Express 2.0

Объявили о PCI Express Base 2.0 в 2007 году. Стандарт PCIe 2.0 удваивает скорость передачи данных по сравнению с PCIe 1.0 до 5 ГТ / с, а пропускная способность на полосу увеличивается с 250 МБ / с до 500 МБ. / с. Следовательно, 32-полосный разъем PCIe (× 32) может поддерживать совокупную пропускную способность до 16 ГБ / с. Слоты материнской платы PCIe 2.0 полностью обратно совместимы с картами PCIe v1.x. Карты PCIe 2.0 также обычно обратно совместимы с материнскими платами PCIe 1.x, используя доступную пропускную способность PCI Express 1.1. В целом, графические карты или материнские платы, разработанные для версии 2.0, будут работать с другими версиями 1.1 или 1.0a. Как и 1.x, PCIe 2.0 использует схему кодирования 8b / 10b, поэтому обеспечивает эффективную максимальную скорость передачи 4 Гбит / с для каждой полосы по сравнению со скоростью исходных данных 5 ГТ / с.

PCI Express 2.1

PCI Express 2.1 вышла в 2009 году, она поддерживает большую часть систем управления, поддержки и устранения неполадок, которые запланированы для полной реализации в PCI Express 3.0. Однако скорость такая же, как у PCI Express 2.0. Увеличение мощности из слота нарушает обратную совместимость между картами PCI Express 2.1 и некоторыми старыми материнскими платами с 1.0 / 1.0a, но большинство материнских плат с разъемами PCI Express 1.1 поставляются с обновлением BIOS их производителями через служебные программы для поддержки обратной совместимости карт. с PCIe 2.1.

PCI Express 3.0

Спецификация PCI Express 3.0 стала доступна в конце 2010 года. Новые функции PCI Express 3.0 включают ряд оптимизаций для улучшенной передачи сигналов и целостности данных, включая выравнивание передатчика и приемника, усовершенствования системы ФАПЧ, восстановление тактовых данных и улучшения каналов для поддерживаемых в настоящее время топологии. PCI Express 3.0 обновляет схему кодирования до 128b / 130b по сравнению с предыдущей кодировкой 8b / 10b, уменьшая накладные расходы на полосу пропускания с 20% от PCI Express 2.0 примерно до 1,54% (= 2/130). Это достигается с помощью операции XOR известного двоичного полинома в качестве скремблера к потоку данных в топологии обратной связи. Скорость передачи данных PCI Express 3.0 8 ГТ / с эффективно обеспечивает 985 МБ / с на полосу, что почти вдвое увеличивает пропускную способность полосы пропускания по сравнению с PCI Express 2.0.

PCI Express 4.0

PCI Express 4.0 был анонсирован в 2017 году, обеспечивая скорость передачи данных 16 ГТ / с, что удваивает пропускную способность, обеспечиваемую PCI Express 3.0, при сохранении обратной и прямой совместимости как в программной поддержке, так и в используемом механическом интерфейсе. Спецификации PCI Express 4.0 также включают OCuLink-2, альтернативу разъему Thunderbolt. OCuLink версии 2 будет иметь скорость до 16 Гб / с (всего 8 ГБ / с для 4 полос), а максимальная пропускная способность разъема Thunderbolt 3 составляет 5 ГБ / с. Кроме того, необходимо изучить оптимизацию активной и неактивной мощности.

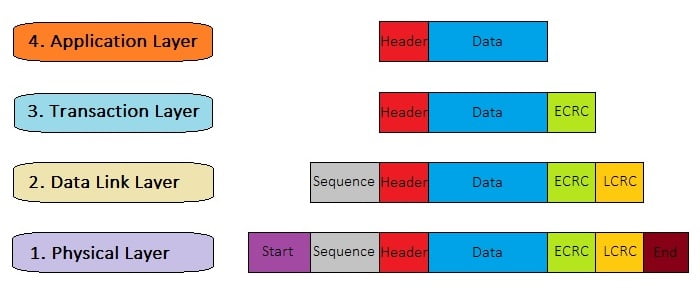

Уровни PCIe

Если уж мы сравниваем PCIe с сетевым протоколом, то, наверное, должны быть тут и уровни, или слои? Ну там физический, канальный… В общем то да, тут их 4, которые давайте кратко рассмотрим.

Application Layer

Нижний уровень, на котором формируется пакет данных с заголовком (Header+Data) для передачи от одного устройства к другому. По сути, программный слой, задача которого только подготовить информацию к передаче на следующий уровень.

В случае приема из полученного пакета извлекаются присланные данные, которые затем используются пользователем (приложением) по назначению.

Transaction Layer

При отправке данных полученный блок информации с заголовком (Header+Data) дополняется кодом проверки ECRC (End to End Cyclic Redundancy Check). При приеме этот код может быть сравнен с контрольным вычисленным значением для подтверждения того, что блок данных поступил без искажений.

Data Link Layer

На этом уровне формируется уникальный двухбайтовый номер (Sequence Number) пакета, который может понадобиться при неуспешной отправке данных. Затем к нему добавляется информация, полученная от Transaction Layer (Header+Data+ECRC), и добавляется код LCRC (Local Cyclic Redundancy Check), используемый для проверки целостности данных от предыдущего уровня.

При приеме производится проверка кода LCRC, и если ошибок нет, то источнику передается сигнал ACK (ACKnowledge) об успешной передаче. Если же обнаружена проблема, то посылается сигнал NAK (Not AcKnowledge), означающий, что пакет с данным номером (Sequence Number) должен быть передан заново.

Physical Layer (физический уровень)

Последний уровень осуществляет согласование условий приема необработанных пакетов (PLP — Physical Layer Packets), то есть определение ширины полосы и ее частоты для связи с другим устройством.

Во время передачи данных информация, поступившая с предыдущего уровня (Header+Data+ECRC+LCRC), предваряется стартовым байтом, который, по сути, информирует получателей о начале блока данных. Аналогично, по окончании передается еще один байт, информирующий о конце передачи блока информации.

При приеме данные начальный и конечный байты позволяют определить блок данных.
