Подставка для ноутбука своими руками: мастер-класс по изготовлению своими руками пошагово, варианты конструкций

Советы и рекомендации мастеров

Самостоятельно изготовленная конструкция решает многочисленные проблемы с электроникой. Подставки своевременно охлаждают нагревшийся корпус, а также создают ровную поверхность, пригодную для полноценной работы.

Мастера по изготовлению приспособлений советуют придерживаться правил и избегать распространенных ошибок:

1. Максимальное количество вентиляторов, которые необходимы для 1 ноутбука, – два. Если установить на столешнице больше вентиляторов, то от устройства будет исходить сильный шум.
2. Чтобы сделать подставку более удобной, профессионалы советуют предусматривать возможность, которая позволит регулировать высоту. При просмотре фильмов и сериалов наклон делают максимальным, для работы с клавиатурой наклон уменьшают.
3. При работе с картоном оптимально использовать строительный клей, он хорошо скрепляет детали, крепко держит основу.
4. Прикроватный столик часто делают на колесиках. Он представляет собой придвижной стол, приспособленный к кровати по высоте. Такой стол делают из древесины. На то время, когда он не используется, стол отодвигают к стене или убирают за прикроватную тумбу.

Приобретение приспособлений в магазине не всегда удобно. Производители выпускают модели по стандартным лекалам. Многие из них не подойдут по высоте, ширине или общим функциям. При самостоятельном изготовлении возможность получить в результате удобный и функциональный девайс значительно выше.

Что понадобится для работы

Альтернативой приобретению специальной подставки для гаджета становится самостоятельное изготовление. Перед началом работы необходимо выяснить, какой тип подставки предстоит изготовить. От этого зависит перечень материалов, необходимых для работы.

Вид материала	Описание, особенности
Картон	Из картона можно сделать мобильную переносную подставку, которая устанавливается на столе или другой твердой поверхности. Кроме того, с помощью картонного листа можно сконструировать приспособление-валик, которое легко использовать при работе в дороге
Дерево	Из деревянных досок делают подставки-столики или подносы, которые устанавливаются рядом с кроватью или диваном, а также используются как переносные устройства для установки на столе

Дерево и картон – это традиционные материалы, которые используются для конструирования подставки. Кроме них можно использовать пластик и другие подходящие материалы, которые хорошо держат форму.

При конструировании подставки как накладки на стол есть возможность создавать полое пространство между ровной поверхностью и столешницей подставки. Это пространство подходит для хранения флеш-карт, мышек, канцелярских принадлежностей, смартфонов.

Для работы понадобятся вспомогательные инструменты, с помощью которых конструкциям придают форму и улучшают заявленные функциональные возможности:

• острый канцелярский нож;
• ножницы;
• изолирующая лента, строительный скотч;
• строительные инструменты: отвертки, степлер строительный, лобзик, дрель, паяльник и другие;
• приспособления для крепежа: скобки, шурупы.

Если речь идет о конструировании полноценной подставки с вентилятором, то для ее создания понадобится компьютерный мини-вентилятор, штекер, кабель, батарейки. В качестве переходника советуют использовать переключатели от светильников, которые имеют простую конструкцию. Как приспособление для получения электрического тока оптимальным вариантом является использование блока питания от старого телефона или роутера.

Конструкция с вентилятором предпочтительнее обычного приспособления, которое делают для создания угла наклона, позволяющего охлаждать процессор. Вентилятор способен быстро охладить перегревшееся устройство при направленном включении. При постоянной работе вентилятора нижняя часть корпуса не успевает нагреваться.

С чего начать

Как и для любого рабочего процесса, начать следует с составления сметы/плана и определения будущих стадий монтажа, о чём и пойдёт речь ниже.

1 Шаг. Составление сметы и схематического плана

Для начала стоит ответить на несколько вопросов:
«Какие ожидания возлагаются на будущее творение» – например (для автора статьи здесь и далее), это удобная подложка, находящаяся под небольшим углом, и 1/2 кулера на вдув и на выдув. А цель – добиться понижения температурных показателей хотя бы на 5 градусов.
«Какую сумму на это можно выделить» – бюджет 500 рублей.
«Какой размер/габариты» – так как девайс имеет диагональ 18.4 дюйма, то с учётом расположения его ножек, длина будет составлять порядка 36*38 см., ширина 35-37 см.
«Из чего сделать корпус/основу»

Принимая во внимание, что «ASUS K95VJ» весит более 4 килограммов, материал должен быть прочным, но в то же время желательно добиться небольших габаритов и лёгкости. С этими запросами достаточно спокойно должны были справиться полипропиленовые трубы для воды диаметров 20 мм.
«Из чего сделать подложку для крепления кулера» – вес кулера минимален, и нагрузки на подложку не будет, поэтому и чрезмерной прочности от неё и не требуется

Соответственно, выбор пал на ассортимент канцтоваров, а именно на папку-скоросшиватель с металлическим зажимом и максимально плотным/грубым картоном.
«Что уже имеется в наличии» – уже имеется старая охлаждающая подставка от девайса того же бренда «Asus», но с диагональю экрана в 13 дюймов, из которой можно извлечь кулер и порт питания.
«Какие инструменты/предметы потребуются дополнительно»: Линейка, метр или рулетка.
Канцелярский нож или ножницы.
Дрель/шуруповёрт, свёрла и отвёртка.
Ножовка по металлу или лобзик.
Маркер, изолента.
Болты, гайки, шайбы.
Клеевой пистолет или двухсторонний скотч.
Мебельный степлер или обычный прозрачный скотч.

Шаг 2. Приобретение материалов

Учитывая, что список предметов и инструментов, приведённый выше, не требует дополнительных затрат, так как всё это имеется у любого среднестатического мужчины, останется только докупить:

• «полипропиленовые трубы» – 1.5/2 метра трубы (с запасом) в среднем стоит порядка 100 рублей (в примере по факту вышло 75 рублей*1,5 м.).
• «уголки и тройники» – четыре уголка под 90 градусов и два тройника – в общей сложности стоили 27 рублей.
• «папка-скоросшиватель» – из того, что удалось найти в ближайших магазинах, была папка с довольно плотным картоном стоимостью 120 рублей.

Итого: 222 рубля.

Простая конструкция из пенопласта и самодельного вентилятора

Этот способ подойдет тем, кто хочет максимально сэкономить, ведь получившийся вентилятор обойдется вам в несколько десятков рублей, а сделать его можно из любой бутылки и куска поролона.

Основа конструкции будет состоять только из пенопласта.

Чтобы изделие прослужило дольше, рекомендуем брать плотный экструдированный пенопласт или пенополистирол (продается в любом строительном магазине).

Обрежьте его по размеру вашего ноутбука.

Конструкция кулера не должна соприкасаться с поверхностью стола. Желательно сделать из пенополистирола еще 4 маленькие фигурки, на которые будет опираться изделие.

Это обеспечит лучшую циркуляцию воздуха.

Обратите внимание, что правильное положение кулера подразумевает небольшой наклон в сторону пользователя, поэтому сделайте одну ногу высотой 3 сантиметра, а другой — двумя сантиметрами. Следовательно, первые две части будут опорой для спины

Следовательно, первые две части будут опорой для спины.

Рис. 6 — создаем каркас для подставки

См. Также: Канатный нож своими руками

Прикрепить детали из пенопласта между собой можно с помощью простого клея ПВА или суперклея

Подождите, пока рама полностью высохнет, прежде чем переходить к следующим рабочим этапам.

Вырежьте еще 4 квадрата и прикрепите их к углам верхней части холодильника, чтобы получился такой вид:

Рисунок 7 — Создание передней части рамы чиллера

Когда вы кладете ноутбук на верхнюю часть продукта, он не будет прилипать к корпусу, создавая больше места для воздушного потока.

Все 4 квадрата должны иметь одинаковую высоту. Как показано на изображении выше.

Теперь нам нужно создать механизм вентиляции. Он будет изготовлен из обычного пластика. Возьмите любую бутылку, отрежьте верхушку и нарисуйте такую ​​деталь:

Рис. 8 — создать веер

Получившийся элемент станет фан-базой. Чтобы лопасти вращались, образуя прямой воздушный поток, необходимо немного изменить форму.

Для этого возьмите свечу и зажгите ее. Доведите вентилятор до тепла и нагрейте основание каждой лопасти, вращая их в одном направлении за раз:

Рис. 9 — формирование лопаток

Просверлите отверстие в центре системы охлаждения в соответствии с размером вентилятора.

Если лезвия слишком длинные, обрежьте их и снова поверните по краям на огне, чтобы разгладить их.

Возьмите 4 палочки мороженого и закрепите их, чтобы они служили опорой для вентиляционного элемента. Скрепить палочки можно обычным малярным скотчем.

Клей лучше не использовать. Установите вентилятор, как показано ниже.

Рис. 10 — создать охлаждающую структуру

Возьмите простой моторизованный механизм (можно купить в любом магазине электроники) и прикрепите к нему крышку от бутылки. Получившуюся деталь поместите в центр лопаток:

Рис. 11 — создать охлаждение

Возьмите USB-кабель и припаяйте его к мотору. Строительство готово. Теперь вы можете оформить, покрасив в любой цвет.

Рис.12 — проверка работы устройства

Чертежи и схемы сборки

Наберите в Интернете в любой поисковой системе запрос «стол для ноутбука своими руками чертежи схемы эскизы конструкция» и вы будете приятно удивлены обилием разновидностей подобных столиков. И ведь в подавляющем большинстве случаев любой из них не слишком сложно изготовить своими руками.

Для начала нужно распечатать «чертежи» будущего изделия и перенести их карандашом на дерево.

Рассмотрим подробнее некоторые разновидности столиков для ноутбуков и их отличительные черты.

Раскладная модель

Отличительной особенностью данных моделей являются складывающиеся ножки, что позволяет обеспечить компактность при хранении или транспортировке. Как правило, столешница у складного столика разделена на 2 части: меньшая по размеру неподвижная правая часть, предназначенная для мышки, кружки и тому подобное и левая часть для ноутбука, имеющая возможность поднятия и фиксирования необходимого вам угла наклона.

Вещь многофункциональная и портативная, можно использовать, как поднос, журнальный столик или просто как место для чаепития.

Для изготовления складного варианта столика помимо материалов, указанных выше, вам потребуются петли, шарниры или другие крепежные элементы, позволяющие двигать и фиксировать в каких-то положениях отдельные элементы.

Складной столик-трансформер для ноутбука – современный подход к организации работы и отдыха.

Трансформер

Столики-трансформеры отличаются от раскладных более крупными размерами из-за разнообразного функционала. В некоторых моделях могут быть такие раскладывающиеся части, как подлокотники для рук, подстаканники. Даже столешница может состоять из нескольких частей, которые при раскладывании образуют одну ровную поверхность.

Складной столик-трансформер для ноутбука – это удобное приспособление, которое позволяет работать за переносным устройством в любом положении и в любом месте.

Часто трансформер оборудуется собственными кулерами для дополнительного охлаждения ноутбука, USB-хабами, позволяющими увеличить количество подключаемых к ноутбуку периферийных устройств.

Большинство моделей оснащено вентиляторами или специальными отверстиями для отвода тепла, исходящего от устройства.

Кроватный

Кроватный столик – это классический монолитный вариант, не имеющий никаких подвижных частей, кроме столешницы с регулируемым углом наклона. Подобная жесткая конструкция позволяет обеспечить хорошую устойчивость даже на мягкой и неровной поверхности.

Столик для ноутбука в кровать — очень удобный предмет мебели.

Столик-кресло

Столик-кресло – это модель, объединяющая в себе сразу 2 предмета мебели. Как правило, кресло для обеспечения дополнительного комфорта снабжено ступенькой для ног. На рабочей поверхности небольшого столика присутствуют углубления, позволяющие зафиксировать ноутбук.

Кроме обычных моделей, можно выбрать кресло-столик для ноутбука.

Столик, прикрепленный к одному из подлокотников, может отодвигаться в сторону и регулироваться по углу наклона. Это является одновременно и минусом модели, так как со временем данный механизм разбалтывается и ненадежно фиксируется в рабочем положении.

Часто подобными столиками-креслами оборудуют аудитории, предназначенные для проведения лекций или семинаров.

Придиванный или прикроватный

Прикроватный столик не так популярен как прочие модели, так как это довольно громоздкая конструкция. В большинстве случаев они имеют форму русской буквы «П», лежащей на боку. При этом, верхняя сторона – это рабочая поверхность, служащая подставкой под ноутбук, а нижняя – платформа, имеющая колесики и обеспечивающая устойчивость конструкции.

Придиванный столик для ноутбука – крайне необходимый вариант мебели для работающих дома людей.

Данная платформа и рабочая поверхность соединяются ножкой, регулируемой по высоте. При необходимости использования такого столика платформа задвигается частично под кровать, вследствие чего рабочая поверхность оказывается над кроватью.

Придиванный стол для ноутбука относится к напольным моделям.

В большинстве моделей, регулируется угол наклона и имеется возможность перемещения рабочей поверхности в горизонтальной плоскости. Конструкция недолговечна по причине большого числа механизмов, которые со временем разбалтываются и перестают фиксироваться.

Он может быть в двух модификациях: с фиксированной высотой опоры и регулируемый.

Внешняя чистка

1. Снимите каплесборник и отсоедините краники. Каплесборник нужно разобрать на детали, чтобы иметь доступ к углам, в которых скапливаются бактерии. Тщательно промойте их с помощью средства для мытья посуды и мини-ершика. Для лучшего очищения можно замочить эти детали на 2-3 часа в слабом растворе дезинфицирующего средства. Затем хорошо прополоскайте и вытрите насухо чистым полотенцем. Прикрутите краники на место.
2. Открутите бутылеприемник, поворачивая его по часовой стрелке. Также промойте с моющим средством и дезраствором. Желательно убрать рассекатель со дна резервуара и также промыть его раствором.
3. Протрите переднюю и заднюю панель кулера влажной чистой тряпкой, можно использовать специальный спрей «Anti-Bacterial Cleaner». Если на приборе застывшие жирные пятна – не пользуйтесь абразивами, только моющим средством или паром. Затем протрите насухо.

Изготовление:

Для изготовления охлаждающей подставки для ноутбука понадобится:

• Любой подходящий листовой материал (фанера, сэндвич панель, ПВХ панель, ламинат и т.д.)
• Пара вентиляторов
• Блок питания от мобильного телефона
• Ножовка
• Канцелярский нож
• Паяльник
• Рулетка или линейка
• Клеевой пистолет
• Переключатель
• Изолента

Этап I

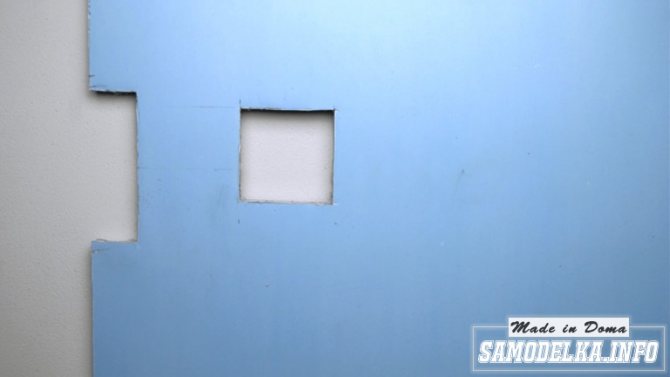

Первым делом снимаем размеры с нижней части вашего ноутбука и отмечаем на чертеже будущее расположение вентиляторов. Стоит учитывать при этом, что ноутбук, боковой стороной будет плотно прижиматься к вертикально-расположенному вентилятору. Поэтому к длине верхней части подставки нужно прибавить ширину этого вентилятора (в данном случае — 25 мм.).

Далее переносим полученные размеры на листовой материал и вырезаем.

Тоже самое делаем с боковыми и задней стенками

Этап II

Следующим шагом подготовим вентиляторы. Для этого, соединяем их параллельно и припаиваем к блоку питания от мобильного телефона через переключатель. В данном случае использовался блок питания от старого, нерабочего телефона с выходным напряжением 6.5 В и силой тока 0.5 А.

Этап III

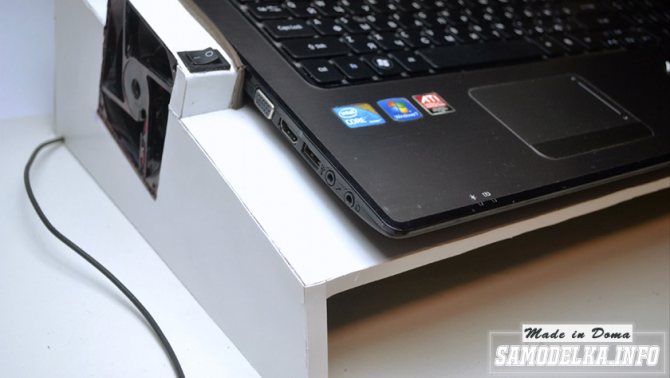

В заключительном шаге, собираем электронную часть с корпусом и отклеиваем синюю защитную пленку сэндвич панели.

тест

По желанию, можно улучшить внешний вид подставки для ноутбука обычными перманентными маркерами

Причины перегрева

Для того чтобы справиться с проблемами перегрева, нужно найти их причину и попытаться её устранить.

• Основная причина перегрева ноутбука кроется в его габаритах, а именно в компактности корпуса. В нём производители помещают все те же комплектующие, которые имеются и в обычном стационарном компьютере. При этом задача заключается в том, чтобы сохранить производительность устройства. Для выполнения этой цели аппаратные элементы довольно плотно упаковываются в корпусе. Свободного места между ними остается совсем мало. Это мешает полноценному движению воздуха, смысл которого заключается в выводе горячих потоков наружу и поступлении холодных внутрь. Компактность ноутбуков не позволяет оснащать их габаритными и мощными кулерами.
• Дополнительным неудобством при использовании ноутбука становится пыль, ворс, волосы, шерсть и иные мелкие лёгкие частицы, которые периодически накапливаются в местах выдува воздуха и на радиаторе. Из-за этого снижаются эксплуатационные характеристики прибора, в частности, теплопроводность. При этом кулер засоряется, а эффективность его работы снижается.

Настала летняя пора, и владельцы портативных компьютеров всё чаще задаются вопросом: «как охладить ноутбук», если он изрядно греется после определённого времени эксплуатации

• Иногда причиной перегрева вашего устройства становятся неполадки в работе вентилятора, вызванные его поломкой или заводским браком. Например, может выясниться, что смазка на нем нанесена в недостаточной мере или неисправен подшипник.
• При длительной работе устройства может высохнуть термопаста, с помощью которой производится лучшая передача тепла на кулер и радиатор, дающая возможность вентилятору функционировать эффективнее.
• Некоторые владельцы ноутбуков неправильно их эксплуатируют. Например, часто можно наблюдать, как в домашних условиях аппарат устанавливается не на твердую поверхность, а на одеяло или кладется прямо на колени. В этих случаях перегрева устройства не избежать, ведь отверстия для выдува нагретого воздуха закрываются, а процессор не имеет возможности полноценно охлаждаться.

Мнение эксперта: как охладить ноутбук в домашних условиях?

Самый эффективный способ снизить температуру внутри – это заменить термопасту. Такую процедуру желательно проводить регулярно. Также стоит помнить, что лучшее средство от перегрева – это профилактика: располагайте ноутбук только на твердых поверхностях (а лучше всего будет приобрести специальную охлаждающую подставку) и не забывайте очищать его от пыли.

Константин Котовский

Алгоритм изготовления самой простой подставки

Подставка для ноутбука из фанеры изготавливается в соответствии со следующим алгоритмом:

1. Подготавливается чертеж, на котором указаны размеры, формы и декоративные элементы. Выбирается функциональность конструкции.
2. С помощью линейки и простого карандаша размеры переносятся на фанерную доску. С помощью лобзика вырезается основная форма корпуса.
3. Затереть наждачной бумагой и шлифовальной машиной места срезов. Мелкие зазоры и пазы зашлифовываются с помощью напильника.
4. Тряпкой или губкой обтереть места обработанного спила. Это поможет убрать строительную пыль.
5. Срезы закрываются с помощью пластмассового кабель-канала.
6. Производится сбор деталей посредством вкручивания саморезов. Если ножки будут складываться, то будут использоваться навесы.
7. На местах, где подставка может касаться поверхностей стола, фиксируются резиновые накладки. Это делают для того, чтобы конструкция не скользила.

По такому же алгоритму изготовляют подставки для ноутбуков с охлаждением. Достаточно сконструировать систему, которая состоит из кулера и блока питания.

Способ изготовления подставки для ноутбука из пластиковых труб

На оба конца самой длинной трубки надеваются угловые соединительные муфты. Затем берете две трубки размером меньше и на обоих их концах устанавливаете четыре оставшиеся муфты таким образом, чтобы выход муфты на одном конце был противоположен выходу муфты на другом конце, или, говоря простым языком, чтобы они «смотрели» в разные стороны. В один конец обоих трубок вкручиваете две оставшиеся самые маленькие трубки. В результате у вас должно получиться две заготовки похожие кочергу. Одну такую «кочергу» вы вставляете в один конец самой длиной пластиковой трубы, а другую «кочергу» – в другой конец этой же трубы. После всех проделанных действий вы получите такую подставку. В конце вам только останется ее покрасить в необходимый цвет.

Рекомендации

Обычно такую подставку берутся делать, если остался излишек полипропиленовых труб, так как специально из-за этого бежать в магазин и подбирать материал, мало кому захочется. Однако, если вы из тех людей у которых желание что-нибудь сделать своими руками всегда перевешивает собственную лень, то бегите в магазин и покупайте все необходимое. Однако, старайтесь выбирать все вышеперечисленные комплектующие только одного и того же производителя, потому что нет единого стандарта в производстве полипропиленовых труб, и у каждого производства свой рейтинг качества и свои требования.

Также, старайтесь сделать вашу конструкцию прочной и устойчивой, чтобы ваш компьютер не повредился. Для этого во время скрепления деталей используйте сварочный аппарат для пластиковых труб. Это небольшая установка со сменными насадками, которые соответствуют диаметру трубок. Насадки нагреваются и расплавляют трубки до нужной температуры, которые, в этот момент, можно легко соединить между собой. После остывания конструкция получается достаточно прочной. Так как полипропиленовые трубки чувствительны к высоким температурам, старайтесь работать с таким аппаратом предельно аккуратно и не спешить.

О симптомах

Как узнать, перегрелся ли ваш ноутбук? Да, это очень просто, и делается это как по косвенным, так и по прямым признакам.

Непосредственно о том, что устройству необходимо дополнительное охлаждение или отключение, будет свидетельствовать установленный внутри него датчик температуры. Вы можете извлечь из него необходимую информацию через BIOS / UEFI или утилиту HWInfo (можно запустить в режиме просмотра данных с датчиков), HWMonitor или другую с аналогичным функционалом.

Эти программы (рассмотрим пример второй) показывают минимальные зарегистрированные, текущие и максимальные зарегистрированные значения датчиков и отображают скорость вращения чиллера.

Информация из инструкции к ноутбуку или официального сайта разработчиков его комплектующих поможет определить допустимый температурный диапазон устройства.

На высокую температуру корпуса косвенно укажет пара факторов:

• горячая задняя крышка и выходящий из корпуса очень горячий воздух;
• повышенный шум чиллера.

Громкий шум вентилятора ноутбука

Продвинутые самоделки

Но это был довольно дешевый вариант. Если в кармане хоть одна «пятихатка», можно окунуться в степь самоделок. Список покупок такой: простой компьютерный вентилятор, розетка USB типа А, изолента и клей. В общем, вместо USB подойдет старое зарядное устройство, а для удобства стоит обзавестись десятью сантиметрами кабеля. Из инструментов вам понадобится паяльник. Фанера — хорошая основа для опоры, хотя подойдет и связующее.

В держателе, каким бы он ни был, мы просверлили отверстие на месте вентиляционной решетки ноутбука. Только не во всяком случае, а под размер купленного кулера. Его необходимо зафиксировать в отверстии любым удобным способом. И желательно дуть от ноута. Также алгоритм может отличаться в зависимости от материалов.

Если у вас в руках старое зарядное устройство, отрежьте его конец и оголите электрический шнур. С вентилятором поступаем так же, но только с двумя проводами. Часто необходимые красные и черные, а желтый будет лишним. Далее мы соединяем достоинства с достоинствами, недостатки с недостатками и изолируем стык. Готовый! Подключите зарядное устройство, и вентилятор начнет вращаться.

С USB все немного иначе. Нам нужно будет взять паяльник и припаять минусовые провода к четвертому выводу вилки, а плюс — к первому

Здесь очень важно хорошо разбираться в распиновке и не допускать ошибок. В противном случае короткое замыкание приведет к повреждению ноутбука

А потом снова все так же — подключаем кабель к кабелю и изолируем стык. USB-накопитель подключается к ноутбуку, и вентилятор вращается.

При желании также можно запутаться с картой, регулятором скорости и прочими гаджетами. Это все равно будет дешевле, чем поставка охлаждения из магазина.

Подставка с эффектом охлаждения. Как выбрать такой аксессуар для своего ноутбука

Перегрев – одна из распространённых проблем, с которыми сталкиваются владельцы ноутбуков. Причин её появления несколько:

• пыль – она забивает «родную» вентиляцию агрегата, и к тому же является теплоизолятором;
• застарелая термопаста, которая служит для отведения тепла. Со временем она высыхает и требует замены;
• недостаточно мощные кулеры – это издержки небольших габаритов любого ноутбука, в который просто некуда вмонтировать сильный вентилятор.

Конечно, можно и даже нужно почистить ноутбук от пыли или обновить термопасту, но греться от этого агрегат не перестанет. Во время работы тепло производят и процессор, и видеокарта, и другие элементы, поэтому в некоторых ситуациях стоит задуматься о профилактике и приобрести охлаждающую подставку. Основной критерий выбора этого аксессуара – тип охлаждения. Их всего 2:

Подставка для ноутбука с кулером

1. Пассивный. Такая деталь не оснащена кулерами и просто увеличивает расстояние от ноутбука до плоскости, на которой он находится. За счёт поверхности «в дырочку» и материала, из которого она изготовлена, подставка лишь рассеивает тепло от портативного компьютера, создавая условия для естественной вентиляции.

   Эффект охлаждения невелик, но зато цена и срок службы – несомненные достоинства «пассивного» аксессуара.

2. Активный. Этот вид подставок оборудован вентиляторами. Они производят дополнительную струю воздуха и помогают системе охлаждения, встроенной в ноутбук, справляться со своими обязанностями.

   Во время работы кулеры издают шум, который устраивает далеко не всех пользователей ПК. Ещё одна особенность таких подставок – их нужно обязательно подключать к электросети.

Совет. Подставка с опцией пассивного охлаждения оптимальна в тех случаях, когда ноутбук греется не очень сильно или же часто «переезжает» с места на место.

Подставка может быть изготовлена из пластика или металла, а также сочетать эти материалы в своём составе. Пластиковые детали отличаются небольшим весом, но худшей теплоотдачей.

Оптимальный вариант – подставка из лёгкого металла, обычно это алюминий. Будьте готовы к тому, что за качественный материал придётся заплатить дороже, чем за дешёвый пластик.

Размер выбранного аксессуара должен совпадать с параметрами ноутбука. Он может быть больше, но уж никак не меньше.

Производители стараются угождать покупателям, создавая модели с кулерами, которые работают относительно тихо. Эта характеристика выражается в количестве децибел: чем их меньше, тем приятнее ушам.

Зато мощность вентиляторов в таких подставках, как правильно, ниже. Оптимальную пропорцию «производительность – уровень шума» нужно искать в индивидуальном порядке.

С учётом личных предпочтений выбирается и дизайн аксессуара для ноутбука.

Внимание! Если вы покупаете подставку с активной функцией охлаждения, выберите модель, оснащённую одним, но мощным вентилятором. От нескольких, пусть и маленьких кулеров шума будет больше, а эффекта может быть меньше

Подставки для ноутбуков: интересные опции и виды моделей

Производители аксессуаров для ноутбука предлагают в основном образцы 3-х видов:

• подставки, которые напоминают тонкую панель или доску – самые простые варианты;
• столики для кровати – с ними можно работать даже лёжа;
• напольные установки — выглядят как пюпитры или столы для ноутбуков. Для частых поездок оптимальны аксессуары первой категории.

Подставка может быть оснащена колонками или подсветкой

Подставка любого типа может быть оснащена дополнительными опциями, например:

1. Возможность установки угла наклона, что обеспечивает удобство работы. В дешёвых аксессуарах варианты положений фиксированные, в более дорогих – регулируемые. Выбирая такую подставку, нужно её «примерить». Возможно, те варианты наклона, которые предлагаются производителем, вам подойдут – тогда не нужно будет переплачивать за возможность управления настройками.
2. Подсветка. Смотрится необычно, но не является источником освещения. Доплачивать за эстетику или нет – личное дело каждого.
3. Прорезиненные вставки, которые обеспечивают надёжность и устойчивость конструкции.

Кроме того некоторые модели имеют USB – порты, колонки или отсеки для гарнитуры. На функционале самой подставки это не отражается, но может стать полезной деталью, за которую нужно будет выложить дополнительные финансы.

О симптомах

Для определения температуры ноутбука применяются специальные программы. Если вы подозреваете, что ваше устройство чрезмерно нагревается, обратитесь к данным, в которых отображаются измерения температурного датчика. Например, для выяснения требуемой информации можно воспользоваться BIOS/UEFI или утилитой HWInfo. Вы можете найти и любую другую программу, которая будет показывать вам нагрев компьютера, отображая данные сенсоров. В специальном окошке можно также наблюдать за скоростью вращения кулера.

В эксплуатационном руководстве можно найти информацию о допустимом температурном диапазоне работы устройства. Эти данные имеются также на официальной страничке компании, реализующей ноутбуки.

Но необязательно прибегать к утилитам при определении допустимой температуры работы малогабаритного компьютера.

По достижении предельного значения температуры центрального/графического процессора девайс попросту выключится

Если он перегревается, то это будет понятно сразу по таким признакам:

• слишком громкий шум от вентилятора;
• выдуваемый воздух очень горячий;
• резкие выключения портативного компьютера;
• горячий корпус.

Шаг 1: Материалы и приспособления

Материалы:

• Алюминиевая пластина — 5 * 10 * 0,3 см толщиной
• Алюминиевый плоский брусок — 5,4 * 5,4 * 1,27 см толщиной
• Прозрачный лист поликарбоната — 5,4 * 5,4 * 0,64 см толщиной
• Винты с заглушкой стандарта 10-24 UNC x 3/8″ (1 см) 4 шт
• Винты с потайной головкой стандарта 6-32 UNC x 3/8″ (1 см) 4 шт
• Винты с уплощенной головкой стандарта 8-32 UNC x 1 1/2″ (3,8см) 4 шт
• Гайки стандарт 8-32 UNC 4 шт
• Крафтовая пена (Craft Foam)

Предпочтительные фитинги для жидкостного охлаждения процессора. Я использовал компрессионные фитинги с Amazon.Заметка: все измерения даны приблизительно. Для точных данных смотрите замеры из следующего шага.

Также обратите внимание на выбор материала для вашего основного блока. Обязательно сравните его с остальной частью водной петли, чтобы предотвратить коррозию

Приспособления:

• Станок ЧПУ
• Ручная фреза
• Ленточная пила
• Дрель или пресс с дрелью
• Битки для дрели 0.25, 0.38, 0.5, 1.2 см (0.103, 0.150, 0.2, 0.457 дюйма)
• Токарный станок по металлу
• 2-канальная концевая фреза на 0.3 и 1.3 см(1/8, 1/2 дюйма)
• Лицевая фреза
• Зенковка
• Напильник
• Канцелярский нож
• Линейка
• Коврик для резьбы
• Метчик стандарта G1/4-19
• Метчик стандарта 10-24 UNC
• Метчик стандарта 6-32 UNC

Варианты подставок

Неудобно пользоваться ноутбуком, держа его на коленях. Нельзя ни отдохнуть с комфортом, ни поработать, как следует. Есть достаточное количество интересных вариантов, из которых можно выбрать подходящий и смастерить оригинальную и простую подставочку собственноручно.

Например, сделать столик, только на коротких ножках. Его тогда можно поставить и на кровать, диван или обычный обеденный стол. Удобно и практично. Материал может быть самый разнообразный. Для того, кто предпочитает выдержать общий стиль интерьера лучше подобрать соответствующее дерево. Вариант менее затратный – хорошо спрессованный жесткий картон. Главное следовать чертежам и четким инструкциям к ним. У такой подставочки обязательно должен быть наклон, такой чтобы пользователю было удобно смотреть на экран и работать.

Угол можно сделать подвижным. Это очень удобно, чтобы постоянно не манипулировать крышкой ноутбука. Кстати, не обязательно распиливать детали самому. Любая профилированная мастерская быстро справится с такой задачей. А вот собирать всегда интереснее самому. Можно подогнать и отладить все мелочи, которые индивидуальны для владельца и его верного «помощника».

Обратите внимание!

• Мебель из поддонов своими руками (140 фото) — поэтапный мастер-класс со схемами и чертежами, идеи дизайна

• Журнальный столик своими руками — руководство по изготовлению с полным описанием этапов, выбор материалов (120 фото идей)

• Корзина для белья своими руками (130 фото идей): пошаговый мастер-класс для изготовления своими руками, выбор материалов, варианты дизайна

Кстати, не стоит забывать о вентиляции. Это основа. Можно проделать по кругу отверстия в нужных местах, а можно сделать канавки или специальное углубление по размеру с отводными частями для горячего воздуха.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.
