Как выбрать недорогую материнскую плату 2017

PCI слот

Слот PCI – это специальный разъём, позволяющий подключать дополнительные устройства, среди которых видеокарта, звуковая карта, телевизионный тюнер, адаптер WI-FI и многое другое. Здесь тоже всё зависит от количества этих самых слотов, то есть, чем их больше, тем больше вы сможете подключить устройств.

PCI слоты располагаются друг от друга недалеко, а современные устройства, которые вы будете подсоединять к компьютеру, могут заслонять собой соседние разъёмы. Исходя из этого, не стоит экономить на слотах данного типа. Пусть их будет больше, чем вам нужно, за то можно будет подсоединить, то или иное устройство без каких-либо проблем или пожертвований.

Лучшие игровые материнские платы

Отдельной категорией вынесены игровые материнские платы на базе Z390 и X299, которые лучше всего подходят для построения машин с высокими возможностями по графическим вычислениям.

GIGABYTE Z390 AORUS MASTER

Чипсет Intel Z390 позволяет устанавливать 8-ядерные процессоры Intel Core 8-го и 9-го поколений, в том числе самые топовые решения. Даже обновление BIOS не требуется, все работает с коробки. Его достаточно даже для работы с Core i9-9900K в режиме турбо на 5 ГГц. Новый флагман получил поддержку интерфейсов USB 3.1 и CNVi. Значительным плюсом для игроков станет наличие 6-портов SATA600 и 3 слотов M.2. Материнская плата позволяет объединять внутренние накопители в RAID-массивы и позволяет ставить Intel Optane Memory.

Плюсы

• мощная подсистема питания;
• радиаторы внушительных размеров;
• можно устанавливать до 8 кулеров;
• качественное обращение;
• расширенный набор периферийных контроллеров.

Минусы

• высокая цена;
• мелкие недоработки, вроде сброса настроек разгона, случайных POST-ошибок и подобного.

GIGABYTE Z390 AORUS MASTER

MSI X299 RAIDER

Материнская плата профессионального уровня с эффективной системой охлаждения, которая позволяет управлять каждым вентилятором отдельно. Также поддерживает установку помпы СВО. Модель работает с двумя накопителями M.2 и одним U.2, а также может взаимодействовать с модулями Intel Optane Memory. Существенное достоинство устройства – поддержка 8 планок DDR4 с общей емкостью до 128 ГБ. Двухканальный и четырехканальный режимы включены, а максимальная частота может достигать 4500 МГц.

Плюсы

• поддерживает все процессоры серии Intel Core X;
• режим Hybrid SLI при установке двух видеокарт;
• многоканальная аудиоподсистема на базе Realtek ALC1220;
• 16 различных USB-портов;
• лучшее соотношение цены, качества и функциональности.

Минусы

• некорректная работа со спящим режимом;
• попадается немало брака.

MSI X299 RAIDER

ASUS PRIME X299-DELUXE

Отличная материнская плата с высокой ценой, которая позволяет использовать максимально производительные комплектующие и даже поддерживает их разгон. Питание на 8 фаз и вспомогательный разъем на 4-пин справляются с высокими частотами без ущерба для надежности. Комплектация устройства вполне достойная, есть Thunderbolt 3, WI-FI-адаптер с 3 портами для антенн и OLED-экран. Запас мощности для разгона впечатляет, порой достигает 50%.

Плюсы

• подходит для энтузиастов разгона;
• есть автоматический подбор безопасных параметров разгона;
• качественный звук с лучшими комплектующими на рынке;
• большой набор современных разъемов и модулей;
• продвинутая защита LAN-разъемов.

Минусы

• автонастройка завышает напряжение ЦП;
• в идеале требует подробной ручной настройки, иначе может перегреваться.

ASUS PRIME X299-DELUXE

Неважно, нужна материнская плата для рабочего компьютера или высокопроизводительного игрового устройства, подходящую модель можно найти в рейтинге. Все рассмотренные варианты лучшим образом сочетают цену и функциональность в своей нише

3

Процессор

Процессор, который вы планируете установить в свою материнскую плату, сузит ваш выбор, так как процессорный сокет поддерживает только ту линейку чипов, для которой он был создан.

Например, при покупке процессора Intel Core 10 поколения вам потребуется плата с сокетом LGA 1200. Старым процессорам 9 поколения нужны платы с сокетом LGA 1151. У AMD процесс несколько проще, по крайней мере пока, потому что компания использует один сокет AM4 для всех своих процессоров текущего поколения, от Athlon до 16-ядерных Ryzen 9, хотя при установке новых процессоров в материнские платы предыдущего поколения могут возникнуть некоторые сложности, а в 2021 году ожидается переход на новый сокет AM5. У Intel наоборот, в последнее время появилась тенденция менять сокет (или как минимум версию сокета) с каждым поколением.

Но для действительно самых мощных процессоров другие сокеты используют как Intel (LGA 2066), так и AMD (TR4), что связано с большим размером и энергопотреблением чипов Core X и Threadripper. Для более подробной информации вы можете обратиться к нашему руководству по выбору процессора для игрового ПК.

Материнские платы – топовое решение

ASUS ROG Crosshair VI Hero

ASUS ROG Crosshair VI Hero

Мощная модель на чипсете от AMD. Для процессора установлен сокет AM4. Аппарат выделяется наличием большого количества USB портов. В данной модели их насчитывается 19 штук. Причем 10 из них представлены высокоскоростными разъемами USB 3.0.

Плата имеет внушительный потенциал для создания мощного игрового компьютера. Продвинутая система охлаждения позволит устанавливать компоненты любой мощности. Также пользователи отмечают высокое качество звука от встроенной звуковой карты, что не так часто встречается. Приятный дизайн и наличие подсветки подчеркивают индивидуальность устройства.

Преимущества	Недостатки
большое количество разъемов продуманная система охлаждения хорошая звуковая карта наличие подсветки	возникают сложности при разгоне нестабильный биос

Цена: 20 000 рублей.

GIGABYTE Z390 AORUS PRO

GIGABYTE Z390 AORUS PRO

Топовая модель за небольшие деньги. Работает на сокете LGA1151 v2 и оснащена чипсетом от Intel. Встроены популярные беспроводные модули. Отличная звуковая карта и обширные возможности для разгона сделали эту плату весьма популярной. Однако слотов для оперативной памяти только 4, чего в некоторых случаях может не хватить.

Преимущества	Недостатки
наличие подсветки относительно невысокая цена полное отсутствие перегрева даже во время загруженности качественный звук

Цена: 13 500 – 14 500 рублей.

ASRock X470 Taichi Ultimate

ASRock X470 Taichi Ultimate

Материнка со сдержанным дизайном и впечатляющей аппаратной составляющей. Чипсет AMD обеспечивает поддержку всех новейших технологий под управлением процессора на сокете AM4. Топовые компоненты могут гармонично работать на базе этого аппарата. Плата оснащена продвинутой системой подсветки, настраиваемой пользователем. Встроенная звуковая карта имеется, но качество звука не самое лучшее.

Преимущества	Недостатки
поддержка самых современных компонентов продвинутая система подсветки	только 4 слота для оперативной памяти недоработки в ПО не слишком хороший звук

Цена: 19 000 – 20 000 рублей.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

Рейтинг лучших материнских плат завершает премиальная модель в форм-факторе ATX. Доступна установка оперативной памяти вплоть до 128 ГБ. Для этого предусмотрено целых 8 слотов. Установлен чипсет Intel X299. Для соединения с внешними устройствами предусмотрен ряд современных интерфейсов, в том числе USB 3.1. Довольно качественное звучание предлагает встроенная звуковая карта. Производители вложили много усилий, чтобы создать качественную и надежную материнскую плату для современных компьютеров. Но и цена у их детища немаленькая. Одна из лучших игровых и рабочих материнских плат.

Преимущества	Недостатки
надежная сборка новейшие компоненты обширные возможности для апгрейда хорошая комплектация

Цена: 27 000 – 29 000 рублей.

Core i7-11700K, Core i7-11700KF, Core i9-11900K, Core i7-11900KF

В этой категории 4 процессора, среди которых 2 с индексом F, где отсутствует графическое ядро. Не всем оно необходимо. С другой стороны, если будут проблемы с видеокартой, то можно пересидеть на встроенном графическом ядре, используя компьютер, хотя и не так, как с видеокартой. PL1 для процессоров равен 125 Вт, а PL2 уже 251 Вт, значение TAU аналогично предыдущей категории и равно 56 секундам. Частоты равны 3.6 и 5 ГГц для 11700K(F), 3.5/5.3 ГГц для 11900K(F), а количество ядер и потоков 8/16. Базовая частота ниже, чем у 11600K. Всё дело в том, что количество ядер больше, а теплопакет всё тот же при большем выделении тепла за счёт большего количества ядер. Кроме этого частота буста выше у 11900K, чем у 11700K, и это связано с тем, что в 11900K используются более отборные кристаллы в сравнении с 11700k. Более отборный кристалл также способствует меньшему выделению тепла на одной и той же частоте. В целом можно использовать платы на b560 чипсете и процессор в стоке. Уровня MSI MAG B560M MORTAR и выше хватит, но перейдём к Z590 чипсету и к разгону самого процессора.

Первой платой рассмотрим MSI Z590-A PRO, у которой 12 линий питания, состоящих из 6 фаз. Радиаторы по типу алюминиевых брусков, при этом максимальный ток находится в районе 450 А. Уже есть достаточный запас по питанию материнской платы даже в разгоне, не говоря о стоковом режиме работы процессора..

Как ещё один вариант, можно рассмотреть плату ASRock Z590 PRO4. По компоновке она очень похоже на ту, которая описана выше. Здесь также 12 линий питания, при этом 6 фаз, ориентировочный ток, на который можно рассчитывать, равен 430 А. Радиаторы на зоне питания установлены. Да, это опять же алюминиевые бруски, но в данном случае их вполне достаточно.

В разгоне ориентировочно рассчитываем на энергопотребление в районе 300 Вт и токовое потребление около 210 А. Конечно, есть шанс получить как меньшее, так и большее потребление в зависимости от системы охлаждения, выставленного напряжения и удачности самого процессора. В целом с таким значением справятся и платы выше, но к примеру есть желание не иметь каких-либо ограничений, хочется что-то лучшее и не самое дешёвое, либо более качественную систему питания.

MSI MEG Z590 UNIFY. 16 линий питания, 8 фаз. Ориентировочный максимальный ток — 1000 А. Огромный запас. Кроме этого радиаторы по типу алюминиевого бруска с теплотрубкой между ними. Материнская плата в строгом чёрном дизайне и без подсветки, так позиционируется вся линейка Unify.

• ASUS ROG STRIX Z590-E GAMING WIFI в своём арсенале имеет 14 линий питания, которые состоят из 7 фаз. Ориентировочный ток составляет 700 А. Да, ток меньше, чем у варианта выше, при этом запас всё равно остаётся достаточно большим. Радиаторы на зоне питания имеют тепловую трубку и сами по себе неплохих размеров.

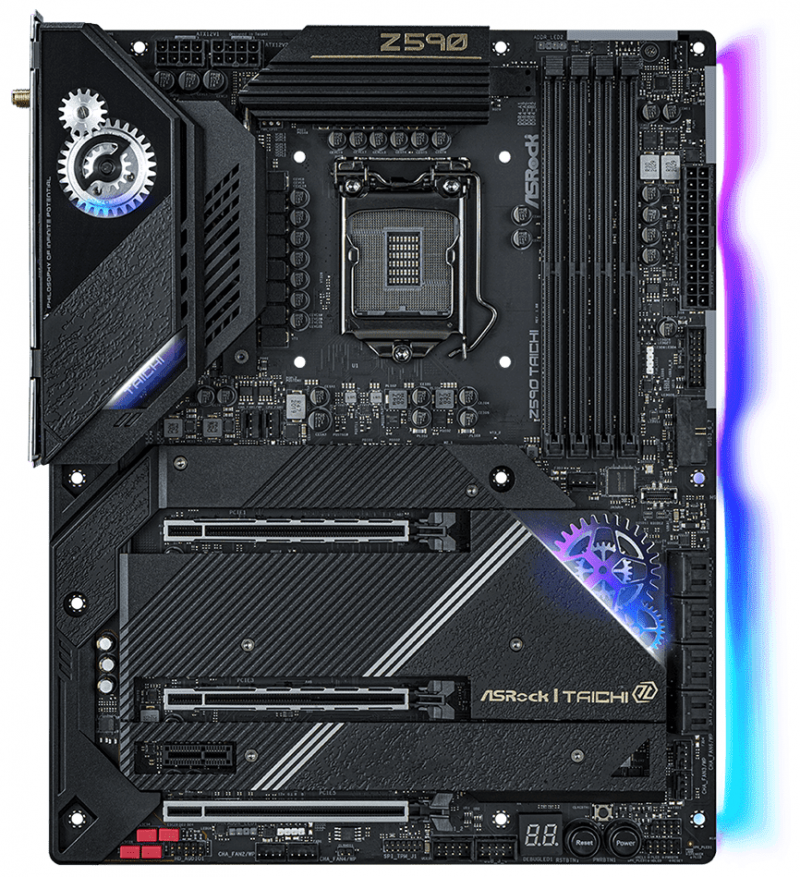

• ASRock Z590 TAICHI. 12 линий, 6 фаз питания. Ток находится в районе 750 А. Единственным минусом, который можно считать для данной материнской платы — высокооборотные вентиляторы, один из которых уже предустановлен, а другой можно доустановить. Да, он не будет вращаться постоянно, только под постоянной нагрузкой, но судя по наличию массивных радиаторов, а также теплотрубки, данный недостаток будет заметен редко.

GIGABYTE Z590 AORUS MASTER (rev. 1.0) имеет в своём наличии интересный радиатор на зоне питания, при этом нас встречают 18 линий, которые выходят из 9 фаз. Ток составляет порядка 1100 А. Всё же хотелось бы теплотрубку, но при таком огромном запасе питания поймать перегрев просто невозможно.

Конечно, за кадром остались платы ещё дороже и ещё мощнее, у которых огромные запасу по питанию. Где и с каким процессором раскрывать весь их потенциал, честно говоря, загадка.

Топ 4 лучших материнских плат для гейминга 2019 года

Производители, которые предлагают лучшие варианты плат для игровых ПК, — Gigabyte, Asus, MSI. Предлагаем топ материнок это этих производителей, которые чаще всего покупают геймеры в 2019. А в конце предложим лучшую бюджетную материнку для игр.

Gigabyte Z390 Aorus Pro

Материнская плата сделана на базе чипсета от Intel – Z390, который можно разогнать, повысив производительность. Плата стандартного размера – ATX, имеет 4 слота под оперативную память (максимум можно поставить 64 Гб) и 3 PCI-E слота (под видеокарты). Тип сокета – 1151.

Геймеры отмечают большую производительность даже в самых топовых играх. Хотя, как отмечают тестеры IXBT, при разгоне прирост производительности – всего лишь 10%, а это результат скромный. Но в то же время ребята хвалят наличие мощных процессорных радиаторов, а также систему охлаждения M.2 портов (для SSD накопителей). У платы заметно улучшен звуковой кодек по сравнению с моделью Z370.

В целом, это мощная и стабильная плата для игрового процесса. В среднем цена за модель – выше 200$. Модель со встроенным Wi-Fi адаптером будет стоить дороже.

Asus ROG Maximus XI Code Z390 Gaming

Одна из лучших материнских плат для гейминга от Asus и поэтому не самая дешевая. В среднем модель стоит порядка 400$.

Модель упакована всеми функциями, которые понадобятся геймеру. Чипсет платы – уже знакомый Z390 от Intel. Сокет – 1151, форм-фактор – ATX (размер платы 305×244 мм). Команда Overlockers, которая тестировала плату, подтверждает возможность разгона процессора до 5 ГГц. Также геймеры отмечают надежность жидкостного охлаждения.

Возможно, цена платы несколько завышена, учитывая, что предыдущая модель (Auros Pro) дает не менее широкие возможности для гейминга. Но Asus – серьезный бренд с крутыми отзывами от топовых игроков.

MSI MPG Z390 Gaming Edge AC

Еще одна топовая материнская плата для игрового ПК от бренда MSI. Модель была представлена в 2018 году, но до сих пор считается одной из лучших.

Это еще одна модель на базе чипсета Intel Z390, который, как мы уже видели выше, способен разогнать процессор до серьезных показателей. Плата поддерживает процессоры 8 и 9 поколения за счет сокета 1151.

Специалисты и вслед за ними геймеры отмечают несколько позитивных фишек платы:

• классная система питания;
• отличная система охлаждения компонентов;
• сетевой контроллер заметно снижает задержку в играх.

Придраться можно к отсутствию охлаждения M.2 портов, а в остальном плата – достойный выбор для геймера.

Есть две разновидности модели: полноразмерная плата ATX, которая стоит в среднем чуть больше 260$, а также плата Z390M в формате microATX. Последняя обойдется чуть дешевле – чуть больше 220$.

Недорогая материнская плата для игрового ПК

И завершит наш топ материнская плата для бюджетного игрового компьютера. Выбор недорогих моделей с хорошими характеристиками достаточно большой. Но как всегда лучшее соотношение цены и качества/производительности – у материнских плат на базе процессоров AMD.

Форм-фактор – microATX, поэтому и цена ее значительно ниже полноразмерных. Начинка у нее не самая топовая, но стабильная: чипсет AMD X320 (кстати, его можно разогнать, на что указывает буква X) и сокет AM4, постепенно уходящий в прошлое. Есть два одноканальных разъема под оперативную память (максимум – 32 Гб) и по одному разъему для видеокарты и SSD диска.

За такую цену начинка очень неплохая. Под эту видеокарту чаще всего покупают процессор Ryzen 3 2200G за 100$. Обзорщики GECID смогли запустить даже с интегрированной видеокартой Dota 2, Fallout 4, World of Tanks и другие популярные игры. И при этом добивались нормальных показателей fps.

Как выбрать материнскую плату?

Перед самым выбором материнской платы, вы должны обязательно знать несколько вещей.

Форм-фактор

Данный показатель определяет площадь платы, установочные отверстия и разъемы, число дополнительных и вспомогательных слотов, сокет и версию «BIOS» материнской платы. Для того чтобы сделать верный и конкретный выбор, вам следует учитывать то, чтобы корпус вашего ПК мог поддерживать форм-фактор данной материнки.
На сегодня, имеют большую распространенность такие форм-факторы.
1. ATX (Advanced Technology eXtended) – данный форм-фактор, является одним из самых распространенных типов плат, такой вариант будет идеален для сборки компьютера для домашнего использования. Варианты материнских плат формата ATX имеют примерный размер площади «30.5 x 24.4 см.»
2. Вариант плат типа MATX (micro ATX) – является уменьшенным стандартом ATX. Такой форм-фактор подойдет для сборки офисного компьютера, в этом случае не понадобится повышенного количества слотов расширения. Материнские платы типа «mATX» имеют уменьшенные размеры своей площади (24.4 x 24.4 см.).
3. Материнские платы формата «Mini-ITX» — такой вариант материнских плат, имеют еще меньшие размеры (17 х 17 см.).

Чипсет материнской платы

Это специалный набор электронных микросхем, который обеспечивает правильность подключения процессора к модулям оперативной памяти и контроллерам разных устройств. Современный чипсет, как правило, состоит из пары микросхем: «Северного» и «Южного» мостов.
Северный мост (Northbridge) — отвечает за связь процессора с устройствами, использующими высокопроизводительные шины, такие как оперативная память и видеоадаптер. От него обычно зависит максимальный объём и тип (например, DDR2 или DDR3) оперативной памяти, а также пропускная способность оперативной памяти и видеоадаптера.
Южный мост (Southbridge) — отвечает за ввод/вывод и поддержку периферийных устройств (карты расширения, жесткие диски, Ethernet, звук, USB 2.0, SATA).

Сокет

Специальное гнездо, в которое вставляется процессор на системной плате. В настоящее время используются следующие сокеты:
•Сокеты для процессоров Intel — LGA 775 (Celeron, Pentium 4, Pentium D, Pentium Dual Core, Core 2 Duo, Core 2 Quad, Core 2 Extreme), LGA 1155 (core i3/i5/i7), LGA 1156 (core i3/i5/i7), LGA 1356 (core i7).
•Сокеты для процессоров AMD — Socket AM2, Socket AM2+, Socket AM3, Socket AM3+ (Sempron, Athlon, Phenom).

Слоты оперативной памяти

При выборе материнской платы, всегда следует учитывать, какой тип оперативной памяти вы собираетесь использовать DDR2 или DDR3. DDR2 невозможно вставить в разъем предназначенный для памяти DDR3 и наоборот. Некоторые производители делают материнские платы со слотами для памяти DDR2 и DDR3 на одной плате

Также важно количество слотов под оперативную память, чем больше слотов, тем больше возможностей при модернизации компьютера. Важно, чтобы материнская плата поддерживала тактовую частоту оперативной памяти, допустим у вас память DDR2 — 1066 МГц, а вы приобретаете системную плату, поддерживающую только частоту памяти 800 МГц, то память также будет работать на частоте 800 Мгц.
Если компьютер будет использоваться в основном для игр или для работы с графикой, то можно задуматься о приобретение материнской платы с несколькими слотами PCI Express x16, что позволит подключить несколько видеокарт (одной модели) на одну материнскую плату и даст ощутимый прирост в производительности.
Что касается интегрированной звуковой и сетевой карт, то по мне этого вполне достаточно, а вот возможностей интегрированной видеокарты обычно не хватает.
SATA (Serial ATA) — последовательный интерфейс обмена данными с накопителями информации

Данный интерфейс SATA обеспечивает более быстрый обмен данными в отличие от IDE (PATA).
Всё выше описанное должно помочь вам при выборе материнской платы, конечно, очень многое зависит и от производителя устройств. Вы можете смело покупать платы следующих производителей Intel, MSI, Gigabyte, ASUS.
Мы разобрали вопрос – как выбрать материнскую плату? Ждите новых инструкций и удачного вам выбора!

Отличия БИОСа и UEFI

БИОС — это система ввода/вывода, это часть программного кода. Он находится на маленьком чипе на материнской плате.

Его называют прошивкой материнки (потому что он связывает между собой программное обеспечение и само железо). БИОС отвечает за критически важные задачи и помогает функционировать системе полноценно.

БИОС первым вступает в дело при включении компьютера, он «будит» остальные компоненты системы. Будто «стартер» помогает завести машину.

И проверяет настройки, находящиеся в чипе (чтобы понять, каким именно способом пользователь хочет загрузить систему). Их можно увидеть, если много раз подряд нажимать кнопку «Delete» или «F2» при загрузке системы.

Затем БИОС поочередно включает: центральный процессор, ОЗУ, графическую карту, иные устройства. После этого запускает POST (самотестирование после включения) чтобы убедиться в целостности всех компонентов системы.

БИОС на материнке

Если подключить PС-speaker (небольшой динамик который идет в комплекте с платой), то при включении будет слышен короткий звук. А появление «азбуки Морзе» говорит о неполадках с каким-то комплектующим.

Когда POST пройден, БИОС ищет устройство с загрузочной записью. На приспособление загрузится операционная система и контроль передастся ей.

Раньше операционные системы использовали БИОС для связи с мышью и клавиатурой. Современные операционки работают с этими устройствами напрямую.

Поэтому после загрузки рабочего стола, БИОС «засыпает». Он включается снова только при следующем запуске компьютера.

Система начала нести некоторые проблемы. Это касается ограничений на работу с жесткими дисками. БИОС предназначен для работы с главной загрузочной записью MBR, которая работает только с жесткими дисками до 2 Тб.

UEFI

Со временем жесткие диски стали больше 2 Тб и пришлось искать новое решение. Так на замену БИОСу пришел расширяемый интерфейс прошивки UEFI (Unified Extensible Firmware Interface).

Он позволяет работать с жесткими дисками в миллионы терабайт и загружается гораздо быстрее БИОСа. Еще UEFI поддерживает полноценный графический интерфейс с анимацией и поддержкой мыши.

Окно с текстом на синем фон — БИОС

БИОС отображал синий экран с текстом (что выглядело непривлекательно, но было удобнее ранних вариантов). Раньше для изменения настроек приходилось вручную перемещать перемычки на материнской плате.

Best Mini ITX Motherboards

В первой категории мы рассмотрим материнские платы малого форм-фактора, то есть платы Mini ITX, которые могут подойти даже для самых маленьких корпусов компьютера, что делает их идеальными, если вы хотите построить компактный игровой ПК.

Теперь у вас возникнет соблазн думать, что это также отличный бюджетный вариант, поскольку небольшая материнская плата означает, что используется меньше материалов, поэтому они должны быть дешевле, верно?

Ну, на самом деле это не так, и материнские платы Mini ITX, как правило, довольно дороги, в основном потому, что упаковка всех функций полноразмерной материнской платы в компактную плату не является простой задачей. Таким образом, материнские платы Mini ITX понравятся главным образом тем, кто действительно стремится использовать преимущества портативности, которую они предлагают.

ASUS ROG Strix H370-I

О материнской плате

Первая материнская плата в списке принадлежит Asus и их игровой марке RoG. Любой, кто знаком с продукцией Republic of Gamers, точно знает, чего ожидать.

RoG Strix H370-I — это полнофункциональная игровая материнская плата, которая помимо прочего имеет очень привлекательный дизайн, включающий большое количество RGB-освещения, что традиционно для оборудования RoG.

Цена на Олди Цена на Плеере

Аппаратная совместимость

• Процессор — с сокетом LGA1151 и набором микросхем Intel H370 эта материнская плата совместима со всеми процессорами LGA1151 Intel, выпущенными на сегодняшний день, включая новое 9-е поколение с обновлением BIOS.
• Графический процессор — как обычно с платами Mini ITX, RoG Strix H370-I имеет только один слот PCIe 3.0 x16, что делает его совместимым со всеми более новыми видеокартами, хотя размер графической карты будет ограничен размером корпуса.
• RAM — с двумя слотами RAM, материнская плата поддерживает двухканальную память DDR4.
• Память. Материнская плата имеет четыре разъема SATA III, а также один разъем M.2.
• Порты — Несмотря на свои небольшие размеры, задняя панель H370-I полна разнообразных разъемов: пять портов USB 3.1 (два поколения 2 и три поколения 1), порт USB-C, два порта USB 2.0, порт DisplayPort и порт HDMI для встроенной графики, два порта Ethernet, пять аналоговых аудиоразъемов, оптический аудиовыход и один порт антенны Wi-Fi.

Наши мысли

По итогу, Strix H370-I является отличной материнской платой Mini ITX для пользователей Intel, здесь вряд ли возможно не удовлетворить чьи-то потребности. К сожалению, как уже упоминалось во введении, она стоит дорого, поскольку большинство материнских плат Mini ITX — в частности, высококачественные. Другим недостатком является то, что чипсет не поддерживает разгон, к сожалению, хотя это, вероятно, не будет вашей главной задачей, если вы собираетесь использовать корпус Mini ITX.

ASUS ROG Strix X470-I

О материнской плате

Далее у нас есть материнская плата, удивительно похожая на вышеприведенную модель, что неудивительно, учитывая, что она принадлежит тому же бренду — Asus RoG Strix X470-I.

Основными отличиями здесь являются сокет и чипсет, так как X470-I был разработан для процессоров AMD. Помимо этого, две материнские платы очень похожи по своим функциям, возможностям и философии дизайна.

Цена на Олди Цена на Юлмарте

Аппаратная совместимость

Процессор. X470-I оснащен разъемом AM4 и чипсетом AMD X470, что делает его совместимым как с первым и вторым поколением процессоров AMD Ryzen, так и с новыми процессорами Athlon и APU серии A.

Графический процессор — Как и прежде, материнская плата имеет только один слот PCIe 3.0 x16, что позволяет устанавливать только одну графическую карту.

ОЗУ — Как и вышеупомянутая модель, X470-I поддерживает до двух модулей ОЗУ DDR4 и поддерживает двухканальные конфигурации.

Память. Опять же, X470-I имеет те же четыре порта SATA III и один разъем M.2, что и H370-I.

Порты. Когда дело доходит до портов, X470-I немного скромнее своего аналога Intel, хотя удовлетворит потребности каждого: четыре порта USB 3.1 Gen 1, два порта USB 3.1 Gen 2, выход HDMI для встроенная графика, порт Ethernet, три аудиоразъема и порт антенны Wi-Fi.

Наши мысли

Как вы можете видеть, несмотря на то, что эта плата выглядит почти так же, как H370-I, эта немного более дорогая плата не совсем подойдёт ко всему, чем обладает вариант Intel. Хотя, честно говоря, если вы создаете игровой компьютер Mini ITX, вы, вероятно, не будете против. Помимо этого, цена остается той же проблемой, что и раньше, поскольку X470-I довольно дорога для своих функций.

Как выбрать материнскую плату для компьютера по форм-фактору?

Говоря простым языком, форм-фактор материнской платы – это её размер и он играет не последнюю роль в вопросе, как правильно выбрать материнскую плату. Всё дело в том, что выбрав материнку с большим форм-фактором, вам придётся выбрать и корпус соответствующих размеров. Платы же с малым форм-фактором подойдут для любого корпуса, но по понятным причинам имеют меньшее количество слотов и кое-какие ограничения.

Всего есть три основных форм-фактора для материнских плат:

1. Mini-ITX (170×170) – самый маленький формат материнских плат, предназначается для сборки наиболее компактных моделей компьютеров, имеет крайне скудный набор слотов и ряд ограничений в системе охлаждения.
2. MicroATX (244×244) – средний формат материнской платы, имеет соответственно средние размеры и среднее количество слотов.
3. ATX (305×244) – форм-фактор материнской платы максимальных габаритов, имеет наиболее широкий выбор слотов среди всех форматов.

Следует отметить, что кроме трёх основных типов, есть и другие форм-факторы, однако они встречаются крайне редко и только на определённых моделях материнских плат.

Пример выбора материнской платы

Я понимаю, что для начинающего пользователя даже то, что я вроде старался как можно проще и понятней объяснить, всё равно может казаться “тёмным лесом”. Что бы вам стало ещё понятней, давайте рассмотрим описание характеристик материнской платы из одного интернет магазина:

Тип: Материнская плата

Модель: ASUS P9X79

Форм-фактор: Standard-ATX Корпус системного блока должен быть такого же форм-фактора, иначе отверстия крепления материнской платы не совпадут с отверстиями крепления в корпусе.

Процессор

Сокет: Socket LGA 2011 Сокет это разъем куда вставляется процессор, так же должен быть одинаковым на материнской плате и процессоре.

Поддерживаемые процессоры: Intel Core i7 Прописываются процессоры совместимые с материнской платой.

Чипсет: Intel X79 Набор микросхем, отвечающих за работу материнской платы. Простыми словами мозг материнской платы.

Максимальное тепловыделение: 7.8 Вт Тут думаю понятно

Шина: DMI 2.0 (Direct Media Interface) Шина отвечает за скорость передачи информации, типа посредника между компонентами железа.

BIOS: UEFI AMI Определение BIOS: basic input/output system — «базовая система ввода-вывода» Микропрограмма, которая регулирует работу всего железа внутри системного блока.

UEFI BIOS: есть Более современная версия BIOS

Поддержка SLI/CrossFire Как уже писал выше, это две технологии от разных производителей, предназначены для объединения работы двух видеокарт, что даёт существенный прирост к производительности.

Память

Тип памяти: DDR3 Третье поколение оперативной памяти.

Количество слотов памяти: 8 Тут я думаю понятно

Минимальная частота памяти: 1066 МГц Обязательно учитываем при выборе оперативки.

Максимальная частота памяти: 2400 МГц Обязательно учитываем при выборе оперативки.

Количество каналов памяти: 4 Выше я уже рассказывал про канальность. Чем больше, тем быстрее передача данных между оперативкой и процессором.

Максимальный объем памяти: 64 Гб Максимальный объём оперативки который может поддержать мать.

Общее количество портов SATA: 6 Общее количество портов для подключения жёстких дисков.

Тип и количество портов SATA: 2x SATA 6Gb/s, 4x SATA 3Gb/s Количество портов и их скорость, выше тоже про это писал. 2 со скоростью 6Gb/s и 4 со скоростью 3Gb/s

Горизонтальное расположение SATA разъемов: есть Тут думаю понятно. Даже не знаю для кого это принципиально

Режим работы SATA RAID: 0, 1, 10, 5 Режим, с помощью которого можно создать скоростной массив их двух жёстких дисков.

Количество интерфейсов eSATA: 2 Разъёмы аналог SATA, только поддерживают горячую замену.

Слоты расширения

Количество слотов PCI-E x16: 3 Разъёмы для подключения видеокарт.

Количество слотов PCI-E x1: 2 Разъёмы для подключения плат расширения (звуковые карты, тв тюнеры и т.д.)

Количество слотов PCI: 1 На всякий случай производители оставили старый разъём для подключения тех же дополнительных плат расширения, полезных, но с устаревшим интерфейсом.

Аудио и видео

Звук: HD Audio Звуковая схема 7.1 Тут тоже думаю понятно 7,1 это 7колонок + 1 сабвуфер.

Чипсет звукового адаптера: Realtek ALC892 Вшитая звуковая карта.

Интегрированный графический процессор: нет Не вшитая видеокарта

Сеть

Чипсет сетевого адаптера: Intel 82579V Вшитая сетевая карта.

Количество контроллеров Ethernet: 1 Разъём LAN для интернета или сети.

Максимальная скорость передачи данных: 1000 Мбит/с Максимально возможная скорость передачи сетевого трафика.

Интерфейсы

Общее количество интерфейсов USB: 18 Общее количество USB разъёмов.

Количество интерфейсов USB 3.0: 4 Количество скоростных USB разъёмов.

Количество интерфейсов FireWire (IEEE1394): 1 Разъём предназначен в основном для подключения видеоаппаратуры.

Задняя панель

Количество и тип USB на задней панели: 2x USB 3.0, 6x USB 2.0 Тут думаю понятно

Количество аналоговых аудио разъёмов: 6 Количество аудио разъёмов, для подключения динамиков и микрофона.

Цифровые аудио интерфейсы (S/PDIF) оптический выход.

Порты PS/2 Для клавиатуры, для мыши.

Охлаждение

Разъем для процессорного кулера (вентилятора): 2x 4-pin Два четырех контактных разъёма для процессорного кулера.

Количество 4-pin разъемов для вентиляторов: 4 Четыре четырёх контактных разёма для корпусных вентиляторов.

Питание

Основной разъем питания: 24-pin На блоке питания должна быть такая же распиновка.

Разъем питания процессора: 8-pin На блоке питания должна быть такая же распиновка.

Теперь, я думаю, любой начинающий пользователь который даже понятия не имел до начала чтения этой статьи как выбрать материнскую плату, будет вооружён достаточно продвинутыми знаниями для выбора материнской платы.
