Basic configuration

Since this part is identical for all devices, see Basic configuration.

Note: (TP-Link MR3420 v1.2) In case the vlan switch configuration is not created automagically (⇐ 10.03.1) and there is eth0 and eth1 after bootup change /etc/config/network to reflect the vlan setup by adding the lines below. Also replace the ‘option ifname “ethX”’ accordingly (eth0.1, eth0.2). The proper ethernet port layout has still to be confimed.

config switch eth0
      	option reset 1
      	option enable_vlan 1

config switch_vlan
        option device eth0
        option vlan 1
        option ports "0t 1 2 3 4"

config switch_vlan
        option device eth0
      	option vlan 2
      	option ports "0t 5"

In MR3220 v1.2 is:

config 'switch'
	option 'name' 'eth0'
	option 'reset' '1'
	option 'enable_vlan' '1'

config 'switch_vlan'
	option 'device' 'eth0'
	option 'vlan' '1'
	option 'ports' '0 1 2 3 4'

OEM firmware features

Since this is the same for all TP-LINK products, see TP-LINK firmware features.

OEM source code available at:

for TL-MR3220 and TL-MR3420 V.1 — http://www.tp-link.com/resources/GPL/mr3420_3220v1.tar.gz,

for TL-MR3220 V.2 — http://www.tp-link.com/resources/gpl/150Router.rar,

for TL-MR3420 V.2 — http://www.tp-link.com/resources/gpl/ap123_gpl.tar.gz

Failsafe

Failsafe is a quite popular feature, of this router, thats lets you recover instantly from a misconfiguration above.

Use the QSS button instead of reset button, everything else is identical to generic failsafe document.

Failsafe may not work in Backfire before r29661, so it’s confirmed to not work at Backfire 10.03.1 launch (r29592). Be extremely cautious on what you’re doing or go directly to recovery.

Note for MR-3220 running on 12.09-rc1 (r34185): I did not get any UDP packets to port 4919 as promised either when connected to LAN or WAN, however repeatedly pushing the front button made the router to enter the failsafe mode, which allowed me to gain again access to the router. The problem almost bricking my router was in my network configuration, for some reason setting a fixed MAC address for a bridge caused the router to hang at /etc/init./network start.

FAILED SETTING SOLUTION (NOT THE FAILED FLASH!):

In case of failure or an installation package settings can sometimes cause the router cannot be accessed either administrator page (http://192.168.1.1) also through the console. This condition can be addressed in the following way;

1) turn off and turn on the Router
2) Shortly lights up press the SYS LED is that flashing LED SYS, will very quickly.
3) Now the Router has been accessible via TELNET
4 Router with TELNET) Login
5) type in the command: firstboot
6) type in the command:/etc/init.d/uhttpd start
7) went back to the Admin page in a browser with the address: http://192.168.1.1

Как подключить маршрутизатор tp link tl mr3420?

Прежде чем приступать к установке и подключению маршрутизатора, удостоверьтесь что выбранное место установки роутера соответствует необходимым требованиям для корректной работы оборудования:

• в непосредственной близости от роутера не должно находиться нагревательных элементов;
• должны быть сведены к минимуму возможные электромагнитные помехи;
• влажность воздуха в пределах 10%~90%.

Если требования выполняются, то:

• установите роутер в выбранном месте, пока не подключая его к электросети;
• подключите к нему кабель провайдера (порт «WAN») или USB модем и компьютер (порт «LAN»);
• включите маршрутизатор в сеть и нажмите кнопку «ON/OFF».

Для дальнейшей настройки роутера следует подключить маршрутизатор к компьютеру с помощью сетевого кабеля.

Комплект поставки

Выгодно отличается на фоне конкурентов перечень комплектной документации у TP-Link TL-MR3420. Отзывы выделяют наличие нескольких дополнительных буклетов по сетевой продукции данного производителя, которые позволяют наиболее оптимально подобрать оборудование для домашней сети начинающим пользователям. Кроме буклетов в этот перечень также входят сертификат соответствия, гарантийный талон и руководство по эксплуатации. Кроме самого маршрутизатора, с ним в комплекте идут 2 сгибаемые антенны, обжатый шнур витой пары, блок питания и компакт-диск с прикладным программным обеспечением для настройки этого сетевого устройства.

Описание устройства

Роутер выглядит стильно, благодаря плавным формам. Основной материал корпуса – белый пластик. Нижняя часть роутера выполнена из матового серого пластика. Светодиоды на лицевой стороне стандартные, с зелёной подсветкой. На нижней поверхности имеются два Т-образных выреза для монтажа на стену.

В коробке с устройством прилагаются: коммутационный шнур, CD-диск с программным обеспечением, блок питания, 2 съёмные Wi-FI антенны.

TP Link TL MR3420 имеет пять портов, которые располагаются с задней стороны, 4 лан-порта и 1 ван-порт, кнопка сброса настроек и разъём питания.

А также USB-порт, для подсоединения USB-модема.

Как проверить, совместим ли модем с TP-Link TL-MR3420?

На официальном сайте TP-Link есть списки совместимых модемов специально для этого маршрутизатора. Там все очень запутано. Сейчас я покажу, как посмотреть эти списки. Они разные для Украины и России.

Может пригодится: Wi-Fi роутер для USB 3G/4G модема. Как правильно выбрать?

Важный момент! Если модем есть в списке совместимых, то нет 100% гарантии, что все заработает. Я уже писал выше, что многое зависит от прошивки и аппаратной версии. Да, и прошивки модемов могут меняться.

Но если модема нет в списке совместимых, то это не значит, что он не поддерживается TL-MR3420. Просто этот модем не проверяли в компании TP-Link.

1украинских операторов(она указана снизу самого роутера, если вы его еще не купили, то можете уточнить у продавцов, какая аппаратная версия у них в наличии)

Сохраняем файл на компьютер, открываем через Excel и ищем в списке необходимый модем.

2модем российского оператора

Откроется список совместимых модемов. Где указана модель модема, оператор, и т. д. Так же внимательно почитайте информацию, которая есть в начале страницы.

С какими модемами точно работает?

Точно работает с Verizon USB720. Это украинский провайдер Интертелеком. Так же должен работать с Huawei EC 306.

Модели, которые я нашел в отзывах (не могу гарантировать совместимость): Verizon UM150-VW, LGVL600, HUAWEI E1550, SIERRA598U, PANTECH UM-185, HUAWEI Е352, Novatel U760, Pantech UM190, Pantech UM150.

На самом деле, TP-Link TL-MR3420 поддерживает очень много модемов.

Прошивка

После подключения и настройки рекомендуется обновить прошивку TP-Link TL-MR3420 до актуальной. В каждой «свежей» версии программного обеспечения разработчики устраняют обнаруженные ошибки и добавляют новые функции, поэтому нужно регулярно проводить поиск новых прошивок и их установку.

Инструкция:

Когда обновление будет завершено, роутер автоматически перезагрузится.

Итак, TP-link TL-MR3420 – надежный бюджетный маршрутизатор с поддержкой 3G/4G модемов. Он предлагает скорость интернет-соединения до 300 Мбит/с и широкую площадь покрытия благодаря двум антеннам. Устройство выделяется простотой настройки – интуитивно понятный веб-интерфейс дает возможность даже начинающим пользователям самостоятельно установить подключение к Интернету. С точки зрения функциональности и надежности этот роутер является одним из лучших устройств в бюджетной ценовой категории.

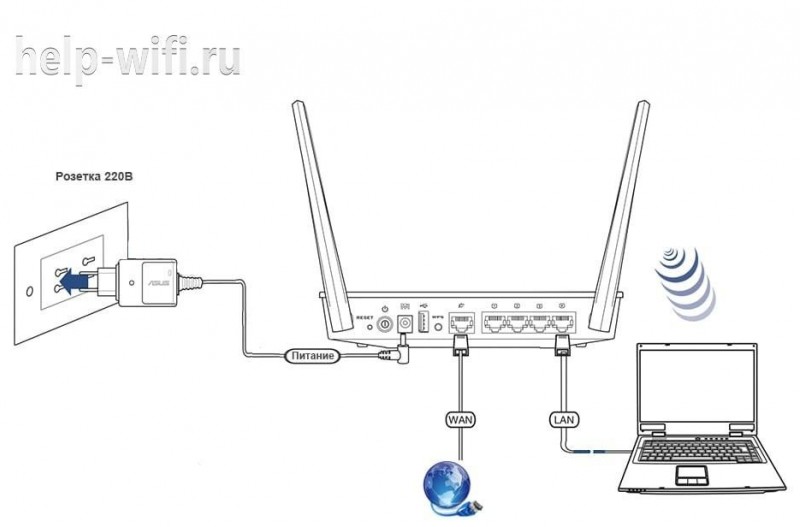

Подключение роутера

Перед подключением роутер должен быть правильно размещен в помещении. Если используется кабельное соединение, маршрутизатор устанавливают поблизости от системного блока компьютера. При беспроводном подключении роутер рекомендуется разместить так, чтобы он находился посредине квартиры или дома. Так будет обеспечено равномерное покрытие сигналом всего помещения. При необходимости устройство крепят на стене с помощью отверстий на нижней стороне.

После установки кабель от поставщика подсоединяют к разъему WAN маршрутизатора TP-Link TL-MR3420 V2, коммутационный кабель от разъема LAN роутера – к аналогичному порту на системном блоке ПК или ноутбука. Далее нужно подключить адаптер питания, вставить в розетку и нажать на кнопку «Power» для запуска устройства.

Характеристики

Предупреждения
ПРЕДУПРЕЖДЕНИЕ	Для интернет-тарифов свыше 100 Мбит/сек лучше купить роутер с гигабитными портами. Иначе, тариф 200 Мбит/сек, к примеру, будет ограничен до 100 Мбит/сек
Основные характеристики
Описание	WiFi-маршрутизатор
Производитель	TP-LINK
Модель	TL-MR3420
Тип оборудования	Роутер WiFiнайти похожее Wi-Fi оборудование
Характеристики WiFi
Стандарты Wi-Fi	WiFi N (b/g/n)
Назад ВпередВсе подходящие Wi-Fi адаптеры
Максимальная скорость WiFi	300 Мбит/сек
Частота беспроводной связи	2.4 ГГц
Режимы, беспроводные сети	WDS-Bridge, AP, 3G Router
Схемы обеспечения безопасности передачи данных	WPA2-PSK; WPA-PSK; WPA2; WPA; WEP-кодирование с 64- или 128-битным ключом
Характеристики антенн
Внешние антенны	2 антенны (Съемная + Съемная)
Коннектор (для внешней антенны)	RP-SMA (female)совместимые антенны или кабели
Усиление антенны	5 dBi
Порты USB
USB порты	1 x USB (для подключения 3G модема)
Конфигурация
Управление	Веб-интерфейс
Беспроводной сигнал и приемопередатчики
Выходная мощность, беспроводные сети	20 dBm
Чувствительность приемника (802.11n)	-68 dBm
Чувствительность приемника (802.11g)	-68 dBm
Чувствительность приемника (802.11b)	-85 dBm
Безопасность
Брандмауэр (Firewall)	NAT (Network Address Translation), SPI (Stateful Packet Inspection), Защита от DOS атак, Фильтрация по IP, Фильтрация по MAC-адресам, Фильтрация по URL
Подключение к интернету
Порты WAN	1 порт RJ-45 100 Мбит/сек
Поддержка 3G/4G(LTE)	с поддержкой 3G/4G модемовподходящие USB модемы
Сетевые характеристики
Защищенные VPN-протоколы	PPTP, PPPoE, L2TP
Соответствие стандартам	802.3 (Ethernet), 802.3u (Fast Ethernet)
Получение IP-адреса	Static IP, Dynamic IP
QSS (Quick Secure Setup)	Поддерживается
Интерфейс, разъемы и выходы
Порты Fast Ethernet	4 порта 10/100 Мбит/сек
Особенности корпуса
Корпус	Пластик
Цвета, использованные в оформлении	Белый
Кнопки	Reset, QSS
Варианты крепления	Крепление к стене
Рабочая температура	0 ~ 40 °C
Питание
Питание	От электросети
Блок питания	Внешний, в комплектеблок питания
Совместимость
Совместимость	Список поддерживаемых 3G модемов Вы можете посмотреть на сайте производителя
Комплект поставки и опции
Комплект поставки	Блок питания, CD-диск, Кабель RJ-45, Съемная антенна, Руководство пользователякомплект №1комплект №2
Внешние источники информации
Горячая линия производителя	(495) 228-55-60 (Москва), 8 (800) 250-55-60 (бесплатный звонок из любого региона России). пн-пт: с 10:00 до 18:00. Также можно задать все интересующие вопросы по почте support.ru@tp-link.com
Логистика
Размеры (ширина x высота x глубина)	204 x 44 x 138 мм
Размеры упаковки (измерено в НИКСе)	7.5 x 22.9 x 29 см
Вес брутто (измерено в НИКСе)	0.778 кг

Настройки для изменения заводского пароля

С целью безопасности пользователя и его информационных данных рекомендуется сменить код доступа к настройкам маршрутизатора, т. к. установленный по умолчанию «админ» уже ни для кого не является секретом.

Чтобы выполнить корректировку пароля входа в настройки TL MR3420 потребуется сделать несколько следующих действий:

1. Открыть раздел «Системные инструменты»;
2. Далее перейти в закладку «Пароль»;
3. В поле «Предыдущее имя пользователя» напечатать «admin»;
4. В пункте «Предыдущий пароль» снова набрать «admin»;
5. Далее в строке «Новое имя пользователя» придумать напечатать на свое усмотрение наименование либо допускается не изменять старое название и оставить по умолчанию «admin»;
6. В следующем поле «Новый пароль» придумать и ввести более сложный пароль, который состоит не меньше, чем из восьми символов;
7. Ниже в пункте «Подтвердить новый пароль» необходимо вновь напечатать придуманный владельцем роутера TL MR3420 код доступа к настройкам прибора.

Проверка функционирования

Теперь маршрутизатор TP Link TL MR3420 подключен и настроен. Далее для анализа работы беспроводной сети в компьютере или ноутбуке (главное, чтобы имелся в наличии исправный беспроводной адаптер) выполнить следующие последовательные действия:

1. Войти в «Центр упр.сетями»;
2. Затем в отобразившемся окошке кликнуть на созданную сеть и осуществить соединение. Потребуется вспомнить и ввести придуманный недавно пользователем сложный код доступа;
3. После этого закрыть открытые меню и открыть браузер;
4. В случае правильного и внимательного исполнения всех пунктов вышеизложенного руководства пользователю будет доступно осуществление долгожданного интернет-серфинга.

Hardware

Info

Model	MR3420	MR3220
Version	1	1.1	1.2	2.3	1	1.2	2.2
Architecture:	MIPS 24Kc V7.4	MIPS 74Kc	MIPS 24Kc V7.4
Manufacturer:	Atheros
Bootloader:	U-Boot
System-On-Chip:	Atheros AR7241@400MHz	Atheros AR9341@535MHz	Atheros AR7241@400MHz	Atheros AR9331
Flash chip:	MACRONIX MX25L3206E	cFeon F32-100HIP	Winbond W25Q32BV or Spansion FL032PIF	Spansion FL032PIF	cFeon F32-100HIP	Spansion FL032PIF
Flash size:	4 MiB
RAM chip:	Zentel A3S56D40FTP -G5	Winbond W9425G6JH-5		Zentel A3S56D40FTP -G5
RAM size:	32 MiB
Wireless	Atheros AR9287 (2×2 MIMO 300Mbps)	Atheros AR9341	Atheros AR9285 (1×1 MIMO 150Mbps)
Antenae(s)	2 Removables x 3 dBi	1 Removable x 5 dBi
Ethernet:	AG71xx 4 LAN, 1 WAN 100/10
USB:	1 x 2.0
Serial:
JTAG:	No

Photos

Front:

Back:

Board:

Photo source More photos:
1,
2, 3

Front:

Back:

Board:

Photo source More photos:
1,
2,
3,
4

Board:

Serial

Pinout

Pinout for MR3220

SJ1
1	2	3	4
TX	RX	GND	VCC

Pinout for MR3220 V2.2 (I have V2.3 as on photo with V2.2 on bottom) only

JP1
1	2	3	4
RX	TX	GND	VCC

Pin 1 is clearly marked on the board.

To be able to use the UART on MR3220v2, TP18 to TP38 and TP28 to TP48 should be connected.

This is how I did mine:

Another one:

To get the serial connection work reliably, you have to connect a 10k pullup resistor between the TX and the 3.3V pin. This is because the TX pin is connected to a voltage divider (2×5.6k) and a capacitor is put between the real pin and the TX connector.

Now connect a (DKU-5, CA-42 or similar containing the PL-2303 chip) and away you go!

This adapter can be also used provided a serial port is present on the PC.
Tested on MR3420 v2.2, but it requires a 4.7k pulldown resistor between Tx and GND.
When using it, router has to be powered on, and after that connect the pulldown, Tx and Rx pins.
(Tx from schematic goes to Tx pin of router, Rx from schematic to Rx of router).

The right settings for accessing the serial console are as follows:

Bits per second: 115200

Data bits: 8

Stop bits: 1

Parity: None

Flow control: None

Password to get into uboot prompt is tpl

Password to get root login is 5up

MR3420 v2.2 has all the signals routed to the pins so you don’t have to solder any additional wires. See here http://blog.technicentral.com/index.php/2-routers/1-mr3420-unbrick

Роутер TP-Link TP-MR3420 V2 не видит usb модем Yota LTE

Проблема Yota Lte и MR3420 заключается в родной прошивке роутера, хотя в меню выбора Usb модемов yota есть. При подключении модема к роутеру идет постоянное определение устройства, иногда даже появляется надпись что модем «Успешно определен», и сразу после этого модем отключается. Установка разных версий официальных прошивок с сайта TP-link результатов не дала.

Покопавшись в интернете узнал что есть альтернативная операционная система, на базе ядра linux, для домашних роутеров OpenWrt . Скачать прошивку можно на этой странице. Была загружена эта версия

роутер прошился без каких либо проблем, и после перезагрузки порадовал страницей входа уже новой операционной системы.

при первом входе пароль вводить не надо, после нажатия кнопки роутер отправляет вас на страницу установки пароля.

Для того чтобы роутер начал работать с YOTA нужно установить в него пакеты ( kmod-usb-net kmod-usb-net-asix kmod-usb-net-cdc-ether kmod-usb-net-rndis kmod-usb2 kmod-ath9k kmod-usb-ohci ).

Установить их можно через меню роутера

но для этого роутеру нужен интернет. Так как под рукой кроме USB модема Yota LTE не чего не было сделано было так:

Модем подключил к ноуту, и поднял точку доступа wi fi ( в операционной системе Ubuntu 16.04 есть эта опция ), создаем новое подключение WIFI, выбираем режим «Точка подключения». Во вкладке «Защита WI FI» устанавливаем пароль и сохраняем.

если после этого точка доступа не заработала, нажимаем на значок сетевых подключений и выбираем пункт «Подключится к скрытой WI FI сети». После этого ваша точка доступа появится в сетевых подключениях.

Теперь переходим к настройки роутера, идем во вкладку «СЕТЬ» потом «WI FI» и жмем ПОИСК

Роутер найдет вашу точку доступа, подключаемся к ней, вводим пароль и сохраняем. Все роутер подключен к интернету, переходим к установке пакетов, идем во вкладку «Система» потом «Программное обеспечение»

жмем «Обновить списки», после успешного обновления вводим в поиске luci-i18n-base-ru это пакет русского языка, и устанавливаем его.

Таким же способом устанавливаем все пакеты перечисленные выше, после успешной установки, выключаем вашу точку доступа, удаляем ее в роутере, к роутеру подключаемся через Lan кабель (витая пара), подключаем модем YOTA LTE в USB порт роутера , и идем во вкладку «СЕТЬ» потом «ИНТЕРФЕЙСЫ»

жмем «Добавить новый интерфейс» и настраиваем как на картинки ниже

и сохраняем, если все сделано правильно роутер должен начать раздавать интернет.

Интерфейс LAN настроен так

Раздача Wi-Fi роутером так

при изменении имя сети роутер отказывается сохранять настройки.

Шифрование WIFI настроено так

при выборе другого режима шифрования роутер также отказался сохранять настройки.

Общее впечатление о прошивке , отличный продукт на много функциональнее родного программного обеспечения.

Ручная настройка

Ручная настройка маршрутизатора TP-Link TL-MR3420 дает возможность настроить работу устройства под свои потребности с помощью дополнительных инструментов и функций.

Инструкция:

1. Открыть веб-интерфейс, в меню слева выбрать «Сеть», нажать «Доступ в Интернет».
2. Установить необходимый режим или комбинацию, если используется несколько типов подключения. Роутер будет самостоятельно переключаться между ними.
3. Если настраивается подключение через USB-модем: выбрать вкладку «3G/4G», определить регион, мобильного оператора, указать способ подключения. Сохранить изменения.
4. Настроить основное подключение WAN: открыть вкладку «WAN», выбрать «Тип подключения», заполнить данные для статического или других типов подключения.
5. Выполнить клонирование MAC-адреса.
6. Открыть раздел «Беспроводная сеть», перейти во вкладку «Настройки беспроводного режима». Указать имя сети, регион. Режим и ширину канала не трогать. При необходимости установить максимальную скорость передачи.
7. Перейти в раздел «Защита беспроводного режима». Включить «WPA-PSK», установить надежный пароль.
8. Открыть «Фильтрацию MAC-адресов». Здесь можно запретить или разрешить определенным устройствам подключаться к сети. Включить фильтрацию, нажать «Добавить новую», ввести MAC-адрес устройства, добавить описание, выбрать тип разрешения, нажать «Сохранить».

Процесс настройки занимает всего несколько минут, после чего доступ к Интернету будет получен и надежно защищен.

Hardware Highlights

DO NOT BUY DEVICES WITH 4MB FLASH / 32MB RAM if you intend to flash an up-to-date and secure OpenWrt version (18.06 or later) onto it! See 4/32 warning for details.

1) 4/32 devices do not have sufficient resources (flash and/or RAM) to provide secure and reliable operation. See OpenWrt on 4/32 devices what you can do now.

2) OpenWrt support for 4/32 devices will end after 2019. After 19.07, no further OpenWrt images will be built for 4/32 devices. See OpenWrt on 4/32 devices what you can do now.

↓ Model	Version	SoC	CPU MHz	Flash MB	RAM MB	WLAN Hardware	WLAN 2.4	100M ports	USB
TL-MR3220	v1	Atheros AR7241	400	4	32	Atheros AR9285	b/g/n	5	1x 2.0
TL-MR3220	v2	Atheros AR9331	400	4	32	Atheros AR9331	b/g/n	5	1x 2.0
TL-MR3420	v1, v1.1, v1.2, v1.3	Atheros AR7241	400	4	32	Atheros AR9287	b/g/n	5	1x 2.0
TL-MR3420	v2, v2.1, v2.2, v2.3, v2.4	Atheros AR9341	535	4	32	Atheros AR9341	b/g/n	5	1x 2.0
TL-MR3420	v3	Qualcomm Atheros QCA9531	650	4	32	Qualcomm Atheros QCA9531	b/g/n	5	1x 2.0

Как настроить TP-Link TL-MR3420 с 3G/4G USB модемом?

Очень просто. Об этом я писал в статье: как подключить 3G/4G USB модем к Wi-Fi роутеру TP-LINK. На примере настройки TP-LINK TL-MR3220. Там все одинаково.

Краткая инструкция на примере TL-MR3420:

Включаем маршрутизатор. Подключаем к нему USB модем. Подключаемся по сетевому кабелю, или по WiFi с устройства, с которого будем настраивать.

Заходим в настройки маршрутизатора по адресу 192.168.0.1. Или по этой инструкции.

В разделе «Сеть» (WAN) – «3G/4G» смотрим, определил ли роутер наш модем, затем выбираем страну, оператора и подключаемся к интернету. Если соединение установлено, то сохраняем настройки.

Если провайдера нет в списке, значит номер, имя пользователя и пароль задаем вручную.

Что делать, если TP-Link TL-MR3420 не определяет модем и не подключается к интернету?

Вариантов много, рассмотрим самые популярные:

1. Если вы подключаете модем через USB-удлинитель, то подключите напрямую. Без удлинителя.
2. Обновите прошивку маршрутизатора TL-MR3420. Если вы обновили, а модем все ровно не определяется, то попробуйте поставить другую прошивку. Даже более старую. Это очень часто помогает.
3. Напишите в поддержку TP-Link. Подробно все опишите. Укажите аппаратную версию роутера, модель модема, оператора. Возможно, они подскажут вам какую прошивку установить, или вышлют вам bin-файл для вашего модема.
4. Если модем определяется, но нет подключения к интернету, то сначала проверьте, есть ли подключение через модем с компьютера. Убедитесь, что вы правильно указали параметры в настройках роутера. И есть ли покрытие вашего оператора в том месте, где установлен маршрутизатор.

23

Сергей

TP-Link

Настройка Wi-Fi на роутере

Настраиваем Wi-Fi соединение. В боковом меню перейдите в Беспроводной режим (Wireless). В открывшемся окошке вводите следующие настройки:

1. Поле Имя беспроводной сети (SSID): вводим название беспроводной сети
2. Регион (Region): Russia
3. Канал (Chanel): Auto
4. Режим (Mode): 11bgn смешанный
5. Ширина канала (Channel Width): Авто (Automatic)
6. Включить беспроводное вещание и Включить широковещание SSID — ставим галочки
7. Нажимаем ниже кнопку Сохранить (Save)

Настраиваем шифрование Wi-Fi. В боковом меню переходим в Защита Беспроводного режима (Wireless Security):

1. Выбираем тип шифрования WPA-PSK/WPA2-PSK
2. Версия — Автоматически
3. Шифрование — AES
4. Пароль PSK (PSK Password): вводим пароль на Wi-Fi сеть. Пароль не должен быть менее 8 символов
5. Нажмите внизу кнопку Сохранить (Save). После сохранения настроек будет предложено перегрузить роутер, игнорируйте это требование (красная надпись внизу).

Как настроить подключение к интернету?

Для входа в web-интерфейс роутера TL-MR3420 используйте адрес 192.168.0.1, который нужно ввести в адресной строке любого интернет-браузера (по умолчанию и логином и паролем будет «admin»).

Для настройки интернет-соединения потребуются авторизационные данные, указанные провайдером в договоре на предоставление доступа к интернету.

Web-интерфейс состоит из 15 основных разделов.

Для создания нового соединения откройте «Сеть» далее меню «Доступ к интернету» и выберите здесь один из вариантов:

• «Только 3G/4G»;
• «Предпочтительно 3G/4G»;
• «Предпочтительно WAN»;
• «Только WAN».

В зависимости от указанного типа соединения выберите один из пунктов меню «3G/4G» или «WAN»:

• при успешном подключении и определении usb модема в первой строке появится «Успешно определен»; далее выберите регион и поставщика услуг;
• выберите один из трех режимов подключения;
• «Тип аутентификации» выберите «Auto» (если оператору не требуется «PAP» или «CHAP»).

Теперь нажмите на кнопку «Дополнительные настройки»

• если известны номер дозвона, apn, имя пользователя и пароль – укажите их в одноимённых полях;
• по необходимости можно указать предпочитаемые «DNS» сервера.

Если же модем не определился, то предварительно потребуется скачать файл с расширением .bin (найти его можно на сайте http://www.tp-link.com в разделе «Поддержка»).

Теперь нажмите на «Настройки модема» — далее «Добавить».

Кликните «Обзор», выберите скачанный файл и нажмите «Загрузить».

После чего перезагрузите роутер и проверьте статус определения модема.

В первой строке «Тип подключения» выберите один из вариантов согласно договору с провайдером:

Здесь потребуется указать «IP адрес», «Маску подсети» и «Основной шлюз».

«PPPoE/ PPPoE Россия»

Укажите «Имя пользователя» и дважды «Пароль».

Если есть возможность осуществления «Dual Access», выберите «Динамический ip» или «Статистический ip». Укажите один из вариантов подключения (по умолчанию установлено «Подключить автоматически»).

Для выбора предпочитаемых «DNS» серверов нажмите «Дополнительные настройки» и впишите необходимые адреса.

Помимо имени пользователя и пароля укажите «Сервер аутентификации» и «Домен аутентификации».

Настройка

Необходимо выполнить следующую последовательность действий:

1. Шнур от поставщика интернета установить в порт «Internet»;
2. Установить обе антенны;
3. Штепсельную вилку блока питания вставить в розетку, а круглого сечения разъем на другом конце кабеля установить в соответствующее гнездо электропитания прибора;
4. Включить устройство, нажав на кнопку «Power»;
5. Выполнить настройку сетевой карты ПК зайдя в «Панель управления» через меню «Пуск»;
6. Потом перейти в «Сетевые подключения»;
7. Далее в отобразившемся окошке вызвать контекстное меню на иконке сетевой карты;
8. Кликнуть на строку «Свойства»;
9. Затем выделить пункт «Протокол Интернета TCP/IP» и кликнуть «Свойства»;
10. После этого необходимо выполнить настройку в соответствии с рисунком ниже:
11. Подключить с применением, входящего в комплектность, патч-корда компьютер и прибор, для этого один конец кабеля надо вставить в сетевую карту ПК, а другой в порт с надписью «1» на роутере;
12. В ПК открыть браузер, напечатать «192.168.0.1» и нажать «Enter»;
13. Ввести имя и код доступа, если устройство новое и еще не использовалось, то в обоих полях напечатать «admin»;
14. Кликнуть «Вход»;
15. После этого отобразится общее окно для настройки TL MR3420;
16. В случае необходимости обновить прошивку потребуется посетить официальный ресурс TP Link и скопировать ее с сайта в свой ноутбук или ПК. Далее открыть закладку «Системные инструменты» и перейти в «Обновление встроенного ПО», затем открыть необходимый файл;
17. Открыть закладку «Сеть», далее перейти в «Доступ к Интернет» и поставить о;
18. Затем открыть закладку «WAN»;
19. В пункте «Тип подключения» указать, например, наиболее часто используемый «Динамический IP» (он указывается тот, что обозначен в контракте пользователя с провайдером);
20. Остальные позиции не рекомендуется корректировать;
21. Кликнуть «Сохранить»;

После окончания процедуры требуется сразу приступить к настройке Вай фай подключения. Для этого необходимо сделать следующие шаги:

1. Открыть раздел «Беспроводной режим»;
2. Войти в закладку «Настройка беспроводного режима»;
3. Указать наименование сети;
4. Затем перейти в закладку «Защита беспроводного режима»;
5. Указать «WPA2/PSK»;
6. Ввести придуманный пользователем сложный код доступа в поле «Пароль PSK»;
7. Кликнуть «Сохранить»;
8. Открыть раздел «Сеть»;
9. Перейти в закладку «Клонирование MAC»;
10. Нажать на клавишу «Клонировать MAC-адрес»;
11. Щелкнуть «Сохранить»;
12. Процесс настройки закончен!

Заключение

По общей массе отзывов на модель MR3420 можно сделать вывод, что это самый приемлемый и доступный вариант для домашней беспроводной сети с поддержкой мобильного интернета.

Плюсами данной модели являются стоимость, приятные характеристики и лёгкость настройки. Также модель гарантирует стабильную работу, что позволит непрерывно наслаждаться вашим Wi-Fi соединением. Единственным минусом может стать отсутствие USB-удлинителя в комплекте: следует помнить об этой особенности и докупить его сразу же, если в этом есть необходимость.

Дополнительное видео по настройки роутера TP-Link TL-MR3420:

Надеемся, что настройка роутера прошла для вас максимально легко и безболезненно, наслаждайтесь интернет-сёрфингом.

Заключение

В соответствии с многочисленными положительными отзывами пользователей рассматриваемого устройства марки TP Link TL MR3420 можно сделать основной вывод об отличном функционировании девайса. Главным образом, в негативных отзывах фигурируют жалобы на глянцевое покрытие прибора, т. е. на взгляд специалистов роутер почти не имеет функциональных недостатков, кроме внешней крышки.

Обычно подобные приборы, оснащенные USB-портом имеют цену, значительно превышающую указанную стоимость. Роутер отлично справляется с локальными вычислительными сетями в небольших офисах и в домашних условиях.

источник
