Возвращение командной строки в autocad

Содержание:

Как вернуть панель инструментов в AutoCAD
Как восстановить чертеж в Автокаде
Как восстановить панель инструментов?
- Версии AutoCAD до 2006 года
- Свежие версии AutoCAD
Дополнительные клавиши CTRL +…
Status Bar (Строка состояния)
Display Tools in Viewport (Инструменты на видовом экране)
Возвращаем командную строку в AutoCAD
Пропала командная строка в Автокаде
Закрепить командную строку в автокаде
- Работа с командами в AutoCAD
- Основные принципы состоят в следующем:
Пропала командная строка в Автокаде.
Панель вкладок в Автокаде. Как убрать вкладку «Начало»
Работа с панелями более привычным образом
Лента или панели инструментов становятся пустыми либо не отображаются в AutoCAD

Как вернуть панель инструментов в AutoCAD

1. Если вы обнаружили, что в верхней части экрана пропали знакомые вкладки и панели — нажмите сочетание горячих клавиш «Ctrl+0» (ноль). Таким же способом можно отключить панель инструментов, освободив больше свободного места на экране.

Хотите работать в AutoCAD быстрее? Прочтите статью: Горячие клавиши в AutoCAD

2. Предположим, вы работаете в классическом интерфейсе Автокада и верхняя часть экрана выглядит так, как показано на скриншоте. Чтобы активировать ленту с инструментами щелкните на вкладке «Сервис», затем «Палитры» и «Лента».

3. Используя Автокад, вы можете обнаружить, что ваша лента с инструментами выглядит вот так:

Вам же, нужно иметь моментальный доступ к пиктограммам инструментов. Для этого просто нажмите маленькую пиктограмму со стрелочкой. Теперь у вас снова полноценная лента!

С помощью таких нехитрых действий мы активировали панель инструментов. Настройте ее так, как вам удобно и пользуйтесь для своих проектов!

Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD

Support

Причины

Функция очистки экрана включена.
Лента случайно отключена или настроена на автоматическое скрытие.
Панели инструментов были непреднамеренно скрыты.
Рабочее пространство AutoCAD не выбрано или изменено.
После установки службы CAP 2020 настройки рабочего пространства изменились.

Отключение функции очистки экрана в AutoCAD

Функция очистки экрана увеличивает область рисования за счет скрытия ленты, панелей инструментов и палитр. Нажмите сочетание клавиш CTRL + 0 (ноль), чтобы переключить параметр очистки экрана. Если в командной строке в этот момент отображается команда ЧИСТЭКРВКЛ, нажмите сочетание клавиш CTRL + 0 еще раз, чтобы отключить ее.

Включение ленты

В командной строке введите команду ЛЕНТА, чтобы восстановить ленту. Если режим отображения ленты также необходимо настроить, щелкните кнопку циклического выбора справа от вкладки ленты для переключения между видами панели.

Включение панелей инструментов

Введите в командной строке MENUBAR и задайте значение 1, чтобы включить строку меню. Затем щелкните «Инструменты» → «Панели инструментов», чтобы включить панели инструментов. Кроме того, в командной строке можно ввести команду -ПАНЕЛЬ, а затем «Все» и «Показать», чтобы отобразить все панели инструментов.

Выбор или сброс текущего рабочего пространства

В строке состояния щелкните стрелку раскрывающегося списка рядом со значком зубчатого колеса рабочего пространства.
Выберите или переключитесь на другое рабочее пространство.
При необходимости верните нужное рабочее пространство.

Обновление драйвера видеокарты

См. раздел Установка последнего сертифицированного видеодрайвера. Если видеокарта не сертифицирована и установка последней версии драйвера не привела к устранению неполадки, то проблема может быть связана с оборудованием. Попробуйте установить сертифицированную видеокарту или запустить AutoCAD без аппаратного ускорения (см. раздел Запуск программ на основе AutoCAD без аппаратного ускорения видео).

Переустановка .NET Framework и Visual C++

Удалите и повторно установите .NET Framework (или выполните обновление до последней версии ОС Windows 10) и Visual C++ (см. Удаление и повторная установка Microsoft .NET Framework и Удаление и повторная установка библиотек среды выполнения Microsoft Visual C++).

Вход в систему с учетными данными локального администратора

Работе AutoCAD может препятствовать высокий уровень ограничений на учетные записи пользователей (см. раздел AutoCAD не запускается от имени пользователя с ограниченным правом доступа).

Восстановление или переустановка AutoCAD

В разделе «Программы и компоненты» панели управления Windows запустите восстановление AutoCAD. Если восстановление не устранило проблему, выполните переустановку. Если переустановка не приносит результатов, полностью удалите и переустановите программное обеспечение (см. раздел Восстановление или переустановка программы AutoCAD).

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирова.

Для построения чертежей и редактирования схем требуются системы автоматизированного проектирования, упрощающие процесс создания у архитекторов и конструкторов. Пользователь настраивает рабочую область по усмотрению и должен знать, что делать, если пропала панель инструментов в Автокаде. Структурированное меню и тематические вкладки помогают оперативно работать. Но если пользователь не знает, как в Автокаде вернуть панель инструментов, процесс замедляется.

Как восстановить чертеж в Автокаде

Вызов «командной строки» в windows 7

Файлы автоматического сохранения задаются вкладкой «Открытие». Он называется SV$ и дает возможность человеку регенерировать потерянный предмет.

Чтобы восстановить утраченный объект при любой ошибке, нужно:

Открыть диспетчер, отвечающий за регенерацию файлов.
Найти файл с необходимым разрешением.
Реферат по информатике на тему: “Информационно-поисковая система”
Он открывается и его нужно сохранить в правильном формате в определенную строку компьютера, которая задается пользователем.

Инструкция проста и не требует от новичка никаких больших знаний, а заранее настроенное автосохранение убережет пользователей от ошибок и проблем.

Как восстановить панель инструментов?

Полезные команды для «командной строки» в windows 10

Перед тем, как открыть панель инструментов в Автокаде, нужно определить тип интерфейса.

Версии AutoCAD до 2006 года

В версиях Автокада до 2006 года (классический вариант) для открытия функционала пользователь должен поступить следующим образом:

открыть «Вид»;
выбрать «Панели инструментов»;
при открытии диалогового окна из 4-х вкладок кликнуть на «Панели инструментов»;
для вывода функционала на экран нажать на необходимую опцию (выбранные опции помечаются галочками, скрытые – не отмечаются).

Если пользователь работает в классическом варианте, то для облегчения работы и отображения панелей инструментов в виде ленты необходимо сделать преобразование: «Сервис – «Палитры» – «Лента». В таком случае меню отображается не в классическом виде кнопок с раскрытием списка, а в виде вкладок, на каждой из которых отображается инструментарий.

Свежие версии AutoCAD

При работе с интерфейсом с поздними выпусками программного продукта пользователь для активации ленты должен воспользоваться одним из способов:

нажать на пиктограмму со стрелкой в конце строки вкладок;
кликнуть правой кнопки мыши (ПКМ) на видимой строке инструментария и в появившемся списке выбрать «Показать панели Автокад» (опция сворачивает или раскрывает ленту);
нажать сочетание клавиш: «CTRL+0» (ноль) (повторное нажатие клавиш скрывает ленту);
кликнуть ПКМ на строке функционала и выбрать необходимый инструментарий в контекстном меню.

Примечание:

в появившемся контекстном меню видимый (включенный) функционал отмечен галочками, скрытый – не отмечен;
в Автокаде функциональные строки перемещаются по рабочей области и устанавливаются в рабочей зоне чертежа (опционально). Для выполнения этого действия пользователь должен зажать левую кнопку мыши в нижней части панели и переместить на нужное место.

При открытии панель инструментов – окно с красным крестом. Если окно перетягивается в упор до границ рабочего окна, то инструментарий приобретает привычный вид – вытянутые строки с пиктограммами.

Важно уметь включать и закреплять функционал в Автокаде. Для закрепления пользователь нажимает пиктограмму в виде булавки, расположенную в левом нижнем углу панели

Дополнительные клавиши CTRL +…

Как открывать файлы с помощью командной строки в windows 10

CTRL+A — Выбор объектов в чертеже

CTRL+SHITF+A — Включение /отключение групп

CTRL+B — Включение /отключение шаговой привязки

CTRL+D — Включение /отключение динамических ПСК

CTRL+E — Циклическое переключение между изометрическими плоскостями

CTRL+F — Переключение текущих режимов объектной привязки

CTRL+G — Включение и отключение сетки

CTRL+H — Включени е/отключение переменной PICKSTYLE

CTRL+I — Включение /отключение системной переменной COORDS

CTRL+J — Повторное выполнение последней команды

CTRL+L — Включение и отключение режима ортогональных построений

CTRL+M — Повторное выполнение последней команды

CTRL+R — Циклическое переключение между видовыми экранами листов

CTRL+T — Включение и отключение режима «Планшет»

CTRL+[ — Прерывание текущей команды

CTRL+\ — Прерывание текущей команды

CTRL+PAGE UP — Перемещение на следующую вкладку слева от текущей.

CTRL+PAGE DOWN — Перемещение на следующую вкладку справа от текущей

Status Bar (Строка состояния)

Если сравнить «Status Bar» (Строку состояния) AutoCAD 2008 со «Status Bar» (Строкой состояния) AutoCAD 2020, то разница между ними будет весьма значительной. Вернуть элементам «Status Bar» (Строки состояния) их прежний вид, разумеется, уже невозможно. Зато по набору элементов «Status Bar» (Строка состояния) AutoCAD 2020 вполне может соответствовать своей предшественнице из 2008 версии программы. Для настройки «Status Bar» (Строки состояния) используется меню «Customization» (Адаптация), из которого можно выбирать, какие инструменты будут в ней выводиться, а какие — нет. Открывается меню «Customization» (Адаптация) кликом по иконке с изображением трех горизонтальных полос, расположенной в правой части самой строки состояния.

Изменение состава Status Bar

Настройки, собранные в данной статье, помогут приблизить интерфейс AutoCAD 2020 классическому настолько, насколько это только возможно…

Интерфейс AutoCAD 2020 классического вида

На приведенном выше изображение в интерфейс AutoCAD 2020, использующийся по умолчанию, внесены следующие изменения:

Включено отображение «Menu Bar» (Строки меню) и «Scroll Bars» (Полос прокрутки);
Добавлены «Toolbars» (Панели инструментов), а именно «Standard» (Стандартная), «Styles» (Стили), «Workspaces» (Рабочие пространства), «Layers» (Слои), «Properties» (Свойства), «Draw» (Рисование), «Modify» (Редактирование) и «Draw Order» (Порядок прорисовки);
Скрыты «Ribbon» (Лента), «File Tabs» (Вкладки файлов), «ViewCube» (Видовой куб), «Navigation Bar» (Панель навигации) и «Viewport Controls» (Элементы управления видовым экраном);
Закреплено «Command Window» (Окно команд);
Из «Status Bar» (Строки состояния) убраны инструменты «Isometric Drafting» (Изометрическое проектирование), «Annotation Monitor» (Монитор аннотаций), «Isolate Objects» (Изолировать объекты) и, напротив, добавлены инструменты «Coordinates» (Координаты), «Dynamic Input» (Динамический ввод), «Lock UI» (Блокировка элементов интерфейса), «LineWeight» (Толщина линий), «Dynamic UCS» (Динамическая ПСК);
Восстановлены стандартные цвета интерфейса.

Display Tools in Viewport (Инструменты на видовом экране)

В старых версиях AutoCAD, интерфейс которых принято считать классическим, в области чертежа не было ничего кроме «UCS Icon» (Знака ПСК). Теперь, помимо традиционного «UCS Icon» (Знака ПСК), на видовом экране присутствуют «ViewCube» (Видовой куб), «Navigation Bar» (Панель навигации) и «Viewport Controls» (Элементы управления видовым экраном). Но если они не используются в работе, то их тоже можно скрыть…

ViewCube (Видовой куб)

Для скрытия «ViewCube» (Видового куба) можно:

Кликнуть по первой метке «Viewport Controls» (Элементов управления видовым экраном);

В открывшемся меню отключить переключатель «ViewCube»;
В панели «Viewport Tools» (Инструменты видового экрана), расположенной во вкладке «View» (Вид) ленты, снять выделение с переключателя «ViewCube»;
Открыть диалоговое окно «Options» (Параметры) ;

Во вкладке «3D Modeling» (3D-моделирование), в разделе «Display Tools in Viewport» (Инструменты на видовом экране), снять галочки «2D Wireframe visual style» (Визуальный стиль 2D-каркаса) и «All other visual styles» (Все остальные визуальные стили), объединенные заголовком «Display the ViewCube» (Показывать ViewCube) ;
В командную строку ввести команду NAVVCUBE (НАВВКУБ) и нажать клавишу ;

В ответ на запрос «Enter an option » (Задайте параметр ) ввести OFF (Откл) и еще раз нажать ;
В командную строку ввести NAVVCUBEDISPLAY и нажать клавишу ;

В ответ на запрос «Enter new value for NAVVCUBEDISPLAY» (Новое значение NAVVCUBEDISPLAY) ввести и еще раз нажать .

Скрытие ViewCube: 1 — Меню первой метки Viewport Controls; 2 — Панель Viewport Tools; 3 — Диалоговое окно Options; 4 — Команда NAVVCUBE; 4 — Системная переменная NAVVCUBEDISPLAY

Navigation Bar (Панель навигации)

Для скрытия «Navigation Bar» (Панели навигации) можно:

Нажать кнопочку «Close» (Закрыть), расположенную в правом верхнем углу самой панели навигации;
Кликнуть по первой метке «Viewport Controls» (Элементов управления видовым экраном);

В открывшемся меню отключить переключатель «Navigation Bar» (Панель навигации);
В панели «Viewport Tools» (Инструменты видового экрана), расположенной во вкладке «View» (Вид) ленты, снять выделение с переключателя «Navigation Bar» (Панель навигации);
Зайти в «Customize User Interface Editor» (Редактор адаптации пользовательского интерфейса) ;

Переключиться на вкладку «Customize» (Адаптация);

В свитке «Customizations…» (Адаптации…), в древовидном списке настраиваемых элементов пользовательского интерфейса, отметить «Workspace» (Рабочее пространство), из которого необходимо убрать «Navigation Bar» (Панель навигации);

В разделе «Display» (Отображение) свитка «Properties» (Свойства) для пункта «Navigation bar» (Строка меню) выбрать вариант «Off» (Откл);
В командную строку ввести команду NAVBAR (ПАННАВ) и нажать клавишу ;

В ответ на запрос «Enter an option » (Задайте параметр ) ввести OFF (ОТКЛ) и еще раз нажать ;
В командную строку ввести NAVBARDISPLAY и нажать клавишу ;

В ответ на запрос «Enter new value for NAVBARDISPLAY» (Новое значение NAVBARDISPLAY) ввести и еще раз нажать .

Скрытие Navigation Bar: 1 — Кнопка Close; 2 — Меню первой метки Viewport Controls; 3 — Панель Viewport Tools; 4 — Редактор Customize User Interface; 5 — Команда NAVBAR; 6 — Системная переменная NAVBARDISPLAY

Viewport Controls (Элементы управления видовым экраном)

Существует два способа скрыть «Viewport Controls» (Элементы управления видовым экраном):

Открыть диалоговое окно «Options» (Параметры) ;

Во вкладке «3D Modeling» (3D-моделирование), в разделе «Display Tools in Viewport» (Инструменты на видовом экране), снять галочку «Display the Viewport Controls» (Элементы управления ВЭ);
В командную строку ввести VPCONTROL и нажать клавишу ;

В ответ на запрос «Enter new value for VPCONTROL» (Новое значение VPCONTROL) ввести OFF (ОТКЛ) и еще раз нажать .

Скрытие Viewport Controls: 1 — Диалоговое окно Options; 2 — Системная переменная VPCONTROL

Возвращаем командную строку в AutoCAD

Приведенные далее методы являются универсальными и могут использоваться абсолютно во всех поддерживаемых версиях рассматриваемой программы. Они позволяют как скрывать, так и включать демонстрацию консоли, поэтому советуем ознакомиться со всеми ними, чтобы подобрать оптимальный для себя вариант.

Способ 1: Настройка прозрачности

Иногда пользователи специально или случайно изменяют основные параметры отображения командной строки и получается такая ситуация, когда она становится практически полностью прозрачной до того момента, пока на нее не будет наведен курсор. При низкой яркости экрана и определенных настройках можно вообще не разглядеть очертания консоли и посчитать ее скрытой. Для наладки нормального отображения нужно выполнить такие действия:

Начните печатать что-либо на клавиатуре в AutoCAD и активируйте любую команду. После этого возле командной строки появятся соответствующие надписи. Так вы сможете найти ее расположение.

Наведите на нее курсор, чтобы она стала видимой, и нажмите на кнопку со значком ключа для перехода в настройки.

В открывшемся контекстном меню выберите параметр «Прозрачность».

Поднимите непрозрачность, перемещая верхний ползунок вправо.

После сохранения изменений вы заметите, что теперь консоль стала видимой на экране.

Способ 2: Стандартная комбинация клавиш

Первый рассмотренный случай возникает редко, чаще всего пользователи случайно нажимают на горячую клавишу, отвечающую за скрытие и отображение консоли, после чего она пропадает из вида. При попытке закрытия окна панели вы видите уведомление, что восстановление происходит путем нажатия на Ctrl + 9. Используйте эту комбинацию, чтобы в нужный момент показывать или скрывать панель «Командная строка».

Подробнее: Горячие клавиши в AutoCAD

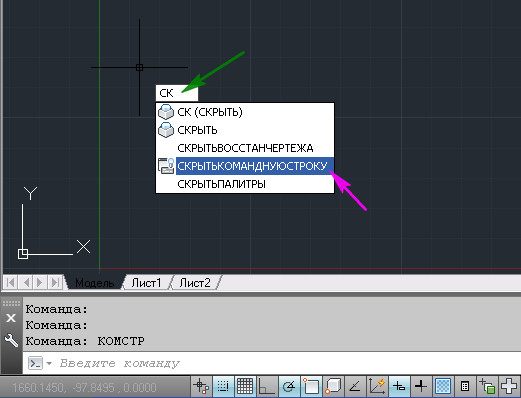

Способ 3: Команда КОМСТР

Даже если консоль находится в закрытом состоянии, у вас все равно имеется возможность набирать и активировать абсолютно любые команды. При вводе просто появится дополнительное контекстное меню со всем содержимым. Там наберите комстр, а затем выберите подходящий вариант, чтобы вернуть командную строку в ее нормальное положение.

По умолчанию консоль располагается внизу рабочего пространства, поэтому она и должна отобразиться там после активации комстр.

Способ 4: Меню «Палитры»

Управление внешним видом дополнительных компонентов и панелей в AutoCAD также происходит через стандартное меню в ленте. Называется оно «Палитра», а включение или скрытие командной строки через него осуществляется так:

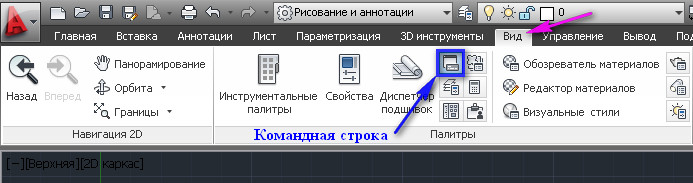

Обратите внимание на главную ленту. Там переместитесь во вкладку «Вид».

В разделе под названием «Палитры» нажмите на значок командной строки. Он и отвечает за отображение.

После этого внизу должна появиться консоль в своем стандартном или пользовательском виде.

Способ 5: Расположение консоли

Как вы могли видеть на приведенных выше скриншотах, стандартно консоль расположена по центру рабочего пространства в нижней части. Однако это расположение изменяется точно так же, как в случае с любыми другими панелями. Поэтому если вы не обнаружили командную строку внизу, посмотрите на всю рабочую область, ведь она могла быть случайно перемещена в другое место. После нахождения нажмите на кнопку в левом краю панели и переместите ее в более подходящую область на экране.

Вы были ознакомлены со всеми известными методами отображения и скрытия командной строки в AutoCAD. Как видите, существует их достаточно много, потому каждый пользователь найдет оптимальный вариант. Что касается выполнения других действий в рассматриваемом ПО, то предлагаем изучить специальный материал по этой теме далее.

Подробнее: Как пользоваться AutoCAD

Мы рады, что смогли помочь Вам в решении проблемы.

Опишите, что у вас не получилось.

Наши специалисты постараются ответить максимально быстро.

Пропала командная строка в Автокаде

Есть несколько способов как это сделать, самое простое и быстрое нажать комбинацию клавиш CTRL+9.

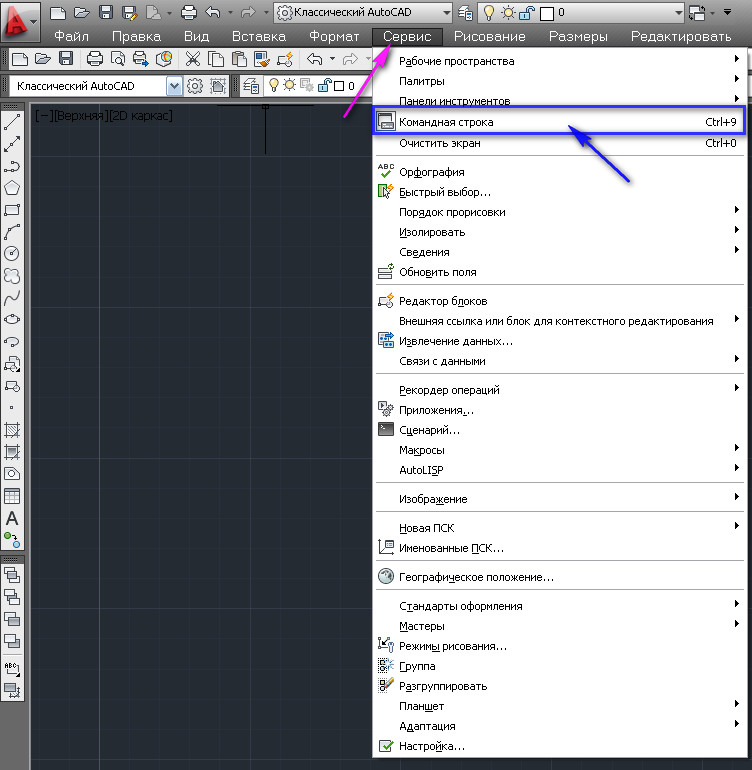

Можно воспользоваться и меню «Сервис», которое находится сверху, и нажать на пункт «Командная строка».

Интересно. Как работать с таблицами в Автокаде читайте здесь.

Командная строка или консоль — один из главных элементов программного обеспечения AutoCAD. Она позволяет быстро активировать различные элементы либо функции путем ввода соответствующих команд. Через нее также выбираются определенные режимы для инструментов и настраиваются значения при рисовании или редактировании. Командная строка, как и практически все панели в Автокаде, может всячески редактироваться, в том числе и скрываться с видимой области. Поэтому иногда пользователи сталкиваются с тем, что не могут отыскать этот элемент и вернуть его на рабочее пространство. В рамках данной статьи мы продемонстрируем методы исправления этой ситуации.

Закрепить командную строку в автокаде

Сегодня в мире программного обеспечения из серьёзных разработок уже и не осталось таких, которые имеют такой элемент управления, как командная строка (КС). В Автокаде она была введена ещё на заре появления приложения и прекрасно себя зарекомендовала по многим причинам.

Во-первых, многие команды AutoCAD довольно сложны и требуют ввода множества параметров, зато их отражение и ход работы в КС позволяет разработчику сориентироваться, что делать дальше. Можно сказать совершенно однозначно, что командная строка Автокада – прекрасное средство довольно быстрого изучения данной системы проектирования.

Во-вторых, при разработке чертежа часто приходится выполнять одни и те же операции, но с разными значениями параметров. КС помнит все ранее выполненные действия. Можно обратиться к её содержимому и получить все ранее вводимые параметры.

В-третьих, некоторые команды Автокада просто недоступны через панели инструментов или меню, их можно выполнить, только введя в КС.

Другими словами, описываемый элемент очень важен, неслучайно его сделали доступным и в текстовом окне, содержащем историю работы с командами. История выводится по кнопке F2.

При работе с Автокадом всегда нужно иметь в виду одно очень важное обстоятельство – какой версией вы пользуетесь. Версий множество, и порядок работы с командами в них различается. Все приведённые ниже действия относятся к версиям, начиная с 2006 года

Все приведённые ниже действия относятся к версиям, начиная с 2006 года.

Работа с командами в AutoCAD

Уже в самом начале изучения программы следует уяснить себе методику работы в AutoCAD. Она содержит в себе несколько основных принципов и правил, которые нужно запомнить и которыми нужно руководствоваться.

Основные принципы состоят в следующем:

1. ВСЕ ДЕЙСТВИЯ В AutoCAD ВЫПОЛНЯЮТСЯ С ПОМОЩЬЮ КОМАНД (абсолютно все).

2. КАЖДАЯ КОМАНДА МОЖЕТ БЫТЬ ВЫЗВАНА, КАК ПРАВИЛО, ТРЕМЯ СПОСОБАМИ:

• щелчком левой кнопкой мыши по соответствующей кнопке на соответствующей панели инструментов или на ленте инструментов;

• выбором из строки меню (точнее, из его подменю или подподме-ню — если строка меню у вас отображена), или выбором из браузера меню, вызываемого нажатием на кнопку А в левом верхнем углу окна AutoCAD;

• вводом ее имени в командную строку и нажатием после этого клавиши «Enter».

3. ИСПОЛЬЗОВАНИЕ КАЖДОЙ ПОСЛЕДУЮЩЕЙ КОМАНДЫ ВОЗМОЖНО ТОЛЬКО ПОСЛЕ ЗАВЕРШЕНИЯ ПРЕДЫДУЩЕЙ (лишь несколько команд составляют исключение, см. п. «Прозрачные» команды).

Например, если вы хотите начертить прямолинейный отрезок, то специально для этого в AutoCAD предназначена команда Отрезок (Line). После вызова этой команды вам нужно будет указать начало и конец отрезка, и он будет построен. При этом не играет никакой роли, каким образом вы вызовете команду Отрезок (Line): щелкнув мышью по кнопке / , выбрав из меню Рисование (Draw) -> Отрезок (Line) или введя в командную строку _line

Щёлкнуть левой кнопкой мыши по соответствующему значку-кнопке

Выбрать соответствующий пункт из строки меню (см. внизу) или в браузере меню.

Ввести имя команды в командную строку и нажать Enter.

Пропала командная строка в Автокаде.

Периодически, время от время, по неизвестным мне причинам, у разных пользователей пропадает командная строка Автокад.

Что же делать, если у Вас пропала командная строка в Автокаде?

Самый простой и быстрый способ вернуть командную строку:

Это на клавиатуре нажать сочетание клавиш

Ctrl+9 (нажимаем клавишу Ctrl и удерживая ее, нажимаем 9 )

Это сочетание клавиш включает (если она выключена), или выключает (если она включена) командную строку.

Некоторые пользователи, специально, выключают командную строку, чтобы увеличить рабочую область черчения. А команды вводят непосредственно в области черчения. Чтобы это было возможно, должен быть включен « Динамический ввод (F12) ». В низу в строке состояния включите одноименную кнопку или нажмите F12 на клавиатуре. См. Рис. 1.

Рис. 1. Динамический ввод (F12).

Конечно, сочетание клавиш Ctrl+9 , не единственный способ управления командной строкой, но другие способы зависят от того в каком режиме рабочего пространства Вы работаете.

Если Вы работаете в режиме рабочего пространства : « Рисования и аннотации ». См. Рис. 2.

Рис. 2. Режим рабочего пространства: «Рисования и аннотации».

На ленте перейдите на вкладку « Вид » и щелкните по кнопке « Командная строка ». См. Рис. 3.

Рис. 3. Управление командной строкой на ленте.

И командная строка появиться (или исчезнет).

Если Вы работаете в режиме рабочего пространства : « Классический AutoCAD ». См. Рис. 4.

Рис. 4. Режим рабочего пространства : «Классический AutoCAD».

В главном меню зайдите в « Сервис » и выберите строку « Командная строка ». См. Рис. 5.

Рис. 5. Управление командной строкой в главном меню.

И командная строка появиться (или исчезнет).

Есть еще один способ вернуть командную строку:

Включите « Динамический ввод (F12) ».

Наберите на клавиатуре « КОМ » и нажмите « Enter ». См. Рис. 6.

Рис. 6. Включение командной строки с помощью команды.

Команда « КОМ » (полная команда « КОМСТР ») действует только в русскоязычной версии Автокад.

Чтобы вернуть командную строку в любой версии AutoCAD, вместо команды « КОМСТР » нужно набрать « _commandline ».

Чтобы убрать командную строку:

Наберите на клавиатуре « СК » и в появившемся списке выбирете « СКРЫТЬКОМАНДНУЮСТРОКУ ». См. Рис. 7.

Рис. 7. Отключение командной строки с помощью команды.

Чтобы скрыть командную строку в любой версии AutoCAD, вместо команды « СКРЫТЬКОМАНДНУЮСТРОКУ » нужно ввести « _commandlinehide ».

Кроме всего прочего, команды Автокад можно вводить в командной строке « Текстового окна AutoCAD ».

Чтобы открыть « Текстовое окна AutoCAD » нажмите F2 . Команды нужно вводить в самую нижнюю строку. См. Рис. 8.

Рис. 8. Текстовое окна AutoCAD.

Используйте тот способ управления командной строкой, который Вам больше подходит.

Панель вкладок в Автокаде. Как убрать вкладку «Начало»

Начиная с 2014 версии программы разработчики Autodesk порадовали всех пользователей приятным нововведением: появились вкладки файлов AutoCAD. Закладки открытых документов позволили гораздо удобнее работать над проектами и ускорили переключение между файлами Автокада в формате*.dwg.

Вместе с этим многие пользователи сталкиваются с рядом вопросов:

1. Как убрать вкладку «Начало» в Автокаде?

2. Как включить вкладки в Автокаде?

3. Можно ли подключить панель вкладок AutoCAD для более ранних версий программы: 2007—2013?

Про это мы и поговорим в данной статье.

Как убрать вкладку «Начало» в Автокаде?

При запуске программы в последних версиях по умолчанию запускается вкладка «Начало» и «Чертеж 1». В определенный момент работы это начинает мешать, а закрыть данную закладку, в которой, кстати, располагаются разделы «Начало работы» и «Последние документы», привычным способом не получается.

Чтобы убрать вкладку «Начало» в AutoCAD 2016 или 2017 версии нужно воспользоваться системной переменной: STARTMODE =0.Если же задать значение «1», то вкладка будет присутствовать постоянно.

Для более ранних версий AutoCAD 2014—2015 действует другая системная переменная: NEWTABMODE.Для отключения вкладки «Начало работы» нужно присвоить значение «0».

Вкладки AutoCAD: как их включить?

Закладки Автокад – удобное дополнение интерфейса программы.
Но иногда их можно случайно отключить. Многие новички сталкиваются с вопросом: «В Автокад пропали вкладки. Как их включить». Этот вопрос достаточно распространенный, а вот его решение – очень простое.

Чтобы подключить вкладки файлов AutoCAD нужно перейти во вкладку «Вид» → панель «Интерфейс» → команда «Вкладки файла».

Если же требуется наоборот отключить эти закладки, чтобы расширить рабочее пространство, то используете команду _FILETABCLOSE

Панель вкладок в Автокад: как с ней работать?

Помимо того, что у вас отображается сразу несколько рабочих документов, при нажатии правой кнопки мыши (ПКМ) по вкладке вам становятся доступны такие команды, как: создать, открыть, сохранить и т.д.

Так, к примеру, чтобы создать вкладку Автокад 2016 можно просто щелкнуть на знак плюс возле активной закладки. У вас автоматически будет создан новый чертеж.

Как включить вкладку чертежей в Автокаде 2013 и ниже?

Как уже говорилось ранее, такое дополнениеинтерфейса Автокадпоявилось сравнительно недавно, начиная с 2014 версия. А как быть если у вас AutoCAD 2013 или же вообще 2007?

Для Автокада 2013 на оф. сайте Autodesk есть бесплатное приложениеDrawing Tabs. Это дополнение актуально только для AutoCAD 2013.

ПРИМЕЧАНИЕ:

Плагины Autodesk доступны в виде файлов *.msi (исполняемых образов), а не обычных файлов установки *.exe , что позволяет администраторам создать удаленную автоматизированную установку. Такой подход существенно облегчает задачу установки приложения на большое количество компьютеров.

Если у вас версия AutoCAD 2007—2013, то вам может пригодиться др. аналогичное приложение, разработанное Владимиром Даниловым: Drawing Tabs / Manager for ACAD 2007—2015. Это бесплатная утилита, которая позволяет добавить вкладки файлов Автокад в стандартный интерфейс программы.

Буквально пару слов о приложении Drawing Tabs / Manager for ACAD 2007—2015:

Актуальные версии программы Автокад 2007 -2015
Совместимость с x86 и x64 для XP, Vista и Windows 7
После установки появляется Диспетчер чертежей в нижней части окна редактирования

AutoCAD. Вкладки присутствуют всякий раз, когда у вас есть чертеж, открытый в программе.

Для перехода от одного чертежа к другому, когда открыто несколько проектов, все, что вам нужно сделать, это выбрать соответствующую вкладку.

Инструкция по установке Drawing Tabs / Manager for ACAD 2007—2015

Если у вас запущен Автокад – закройте его. Скачайте файл DwgMan_2015.exe, затем запустите его. Ответьте на вопросы Мастера установки, после чего запустите Автокад. Система будет загружена и на экране появится панель вкладок файлов AutoCAD.

Источник данного материала:http://autocad-specialist.ru

Работа с панелями более привычным образом

Другой, более привычный способ решения проблемы, как вернуть панель инструментов, причём любую из почти двух десятков, предлагается в версиях до 2006 года включительно.

Здесь уже действуем следующим образом:

Переходим в меню «Вид»/«View».
В открывшемся поле выбираем в самой нижней строке «Toolbars».
Открываются пользовательские настройки – здесь 4 закладки, но нас будет интересовать вторая – «Toolbars».
Замечаем, что напротив каждой строки есть позиция установки галочки вывода. Те, что в данный момент выводятся, снабжаются галочкой, что не выводятся – галочки не имеют. Вывод производится простой установкой этой самой галочки. Изначально панель помещается, как окно, с «крестом» закрытия, но захватив мышкой заголовок с названием, его можно переместить в любое другое место, если объект до упора перемещается влево, вправо, вверх или вниз, он становится вытянутой строкой команд-пиктограмм.

Обращаем внимание на закладку «Команды», соседнюю с рассмотренной в окне пользовательских настроек. На этой закладке можно найти все команды, применяемые в Автокаде, даже те, с которыми не сопоставляются графические кнопки-пиктограммы. Любую из команд можно вывести в любое место на экране или убрать обычным перетягиванием

Любую из команд можно вывести в любое место на экране или убрать обычным перетягиванием.

Лента или панели инструментов становятся пустыми либо не отображаются в AutoCAD
