Как добавить штриховки в AutoCAD

Если Вы скачали у нас на сайте в теме «Дополнительные штриховки для AutoCAD» архив со штриховками и теперь хотите ими пользоваться, но возникает вопрос: что с этими файлами в формате PAT делать, как их добавить в AutoCAD? Об этом мы сейчас и поговорим.

Берем файлы штриховки (формат файлов PAT) и копируем их в папку Support программы AutoCAD (или AutoCAD Civil3D, AutoCAD Architecture, AutoCAD Mechanical и т.п.) на Вашем компьютере (например: C:Program FilesAutodeskAutoCAD ****Support). Затем, запускаем программу AutoCAD и запускаем инструмент Штриховка.

Это можно сделать 3-мя основными способами:

1. Переходим на вкладку ленты Главная — Рисование — Штриховка
2. Строка меню — Рисование — Штриховка
3. Ввод команды _hatch (для AutoCAD русской локализации можно вводить команду: ШТРИХ)

После этого, у Вас должна появиться временная контекстно-зависимая вкладка Создание штриховки

Теперь нам надо вызвать окно настройки параметров штриховки, которое называется Штриховка и градиент

Для этого, введите с клавиатуры Параметры, или просто букву П, теперь клавиша Enter

Или при включенном режиме динамического ввода стрелками на клавиатуре вверх ? вниз ? выбрать Параметры (или с помощью мишки)

Теперь, нам нужно попасть на Палитру образцов штриховки

Для этого в окне Штриховка и градиент нажимаем на кнопку возле Образец или на изображение образца штриховки возле Структура

Затем переходим в окне Палитра образцов штриховки на вкладку Пользовательские. В которой: слева — имена файлов штриховки, справа — привью, как выглядит данная штриховка

Прочитав данную статью Вы теперь знаете, как добавить штриховки в AutoCAD и когда Вам пришлют архив с чертежами, в котором помимо самих чертежей будут находиться файлы образцов штриховок — будете знать что с ними делать.

Редактирование

Изменить существующую штриховку можно разными способами:

1. Кликнуть 2 раза по шаблону.
2. Также можно выделить узор кликаньем мыши, после этого откроется контекстное меню. Выбрать в нем вкладку «Hatch Edit».
3. Выбрать на панели «Редактирование» кнопку «Редактирование штриховки». После этого щелкнуть мышкой по нужному образцу.

Данная вкладка очень похожа на окно Hatch and Gradient. Поэтому действия практически идентичны. Контур области и рисунок внутри нее представляют собой разные объекты для редактирования. Но можно придать им ассоциативности и изменять, как единый объект. Для этого:

• кликнуть ПКМ на свободном пространстве;
• выбрать пункт «Параметры»;
• в открывшемся окне установить галочку в подпункте Associative Hatch (Ассоциативная штриховка).

Теперь редактирование будет применяться одновременно к границам объекта и узору внутри него. Но при удалении штриховки исчезнет и сам объект. Рисунок можно копировать, переносить.

Работа со штриховкой и заливка объектов или областей

Добавление штриховки или заливки в объект или область

1. Выберите вкладку «Главная» панель «Рисование» «Штриховка» . найти
2. На панели «Свойства» список «Тип штриховки» выберите тип штриховки, который требуется использовать.
3. На панели «Образец» щелкните на образце штриховки или на заливке.
4. На панели «Контуры» укажите, каким образом выбирать границу образца:
5. Указание точек. Вставка штриховки или заливки в пределах замкнутой области, которая ограничена одним или несколькими объектами. С помощью этого метода можно щелкнуть внутри границ для указания области.
6. Выбор граничных объектов. Добавление штриховки или заливки в замкнутый объект (например, окружность, замкнутая полилиния или набор объектов, содержащих конечные точки, которые соприкасаются и замыкают область).

Метод выбора сохраняется до тех пор, пока не будет изменен.

Выберите область или объект для штриховки.
На ленте выполните все необходимые корректировки.

На панели «Свойства» можно изменить тип и цвета штриховки, а также задать для штриховки другой уровень прозрачности, угол наклона или масштаб.
На развернутой панели «Параметры» можно изменять порядок прорисовки, чтобы указать, будет ли штриховка и ее границы отображаться на переднем или заднем плане относительно других объектов.
Нажмите клавишу ВВОД для применения штриховки и завершения команды.

Штриховка или заливка большого числа замкнутых объектов

1. Используйте выбор рамкой, перекрестьем или направляющей, чтобы выбрать все замкнутые объекты для добавления штриховки или заливки.

Как вариант, можно выбрать замкнутый объект, щелкнуть его правой кнопкой мыши и выбрать параметр «Выбрать сходные» в контекстном меню.

Запустите команду «Штрих» (или «-Штрих») и выберите любые нужные параметры и настройки.
При необходимости можно задать параметр «Выбор объектов».
В командной строке введите п(предыдущий) и нажмите клавишу ENTER.

В объекты в выбранном ранее наборе будет добавлена штриховка или заливка.

Стили штриховок

В КОМПАС стили объектов хранятся в библиотеках стилей оформления, в том числе и стили штриховок. Часть стилей представлены сразу на Панели параметров:

А часть стилей можно загрузить из библиотеки. Для этого необходимо на Панели параметров открыть выпадающий список параметра «Стиль»

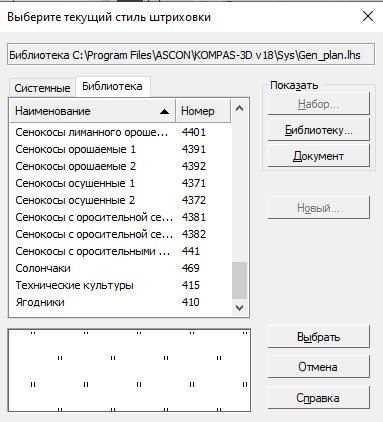

Выбрать в самом низу списка «Другой стиль», а затем нажать кнопку «Библиотеку»

В КОМПАС по умолчанию идет 2 библиотеки стилей оформления штриховок- Genplan и graphic, каждая из библиотек содержит свои стили.

Можно выбрать любую из библиотек, откроется список стилей, в котором необходимо указать нужный и кликнуть «Выбрать»

Типы узоров

Автокад содержит различные шаблоны наборов линий. Они делятся на 3 вида:

1. Стандартный или Predefined. Здесь находятся наборы, установленные в программе по умолчанию. Многие отвечают нормам ANSI и ISO.
2. Определенный пользователем (Из линий) или User defined. В этом пункте хранятся шаблоны, сконструированные на основе имеющихся узоров. В них пользователь может поменять угол наклона линий, цвет, толщину и создать собственный вариант.
3. Пользовательский или Custom. В этом пункте хранятся образцы, скачанные или нарисованные самостоятельно, а после загруженные в программу. Внешние шаблоны создаются в виде файлов с расширением pat.

Меняются типы создаваемых узоров в подменю «Тип» или «Type» вкладки «Hatch and Gradient». Для выбора нажать на стрелку, находящуюся справа от типа шаблона, и отметить необходимый.

Просмотреть образцы в выделенном типе можно в пункте «Pattern». Для этого необходимо кликнуть по стрелке напротив надписи и выбрать в ниспадающем списке искомый рисунок.

Такой вариант неудобен для просмотра поэтому, нажав на кнопку в виде трех точек, можно вызвать окно с более комфортным режимом просмотра.

Лучшие IPTV-плееры для приставок и устройств на Андроиде

Окно будет иметь следующий вид:

Назначение вкладок таково:

1. ANSI и ISO. Находятся образцы, соответствующие этим стандартам.
2. «Other Predefined» или «Другие стандартные» содержит рисунки, не удовлетворяющие данным нормам. В ней находится рисунок под названием «Solid». При его применении происходит заливка области определенным цветом.
3. Custom. Здесь расположены шаблоны, закачанные в программу пользователем из других источников.

В пункте Swatch или «Структура» отображается выбранный рисунок.

ШАБЛОНЫ ШТРИХОВОК

Система AutoCAD предлагает обширный набор стандартных штриховок. Их выбор осуществляется либо по имени в раскрывающемся списке Образец (Pattern), либо визуально. Визуальный выбор доступен при нажатии на кнопку с символом «…», после чего открывается диалоговое окно Палитра образцов штриховки (Hatch Pattern Palette), состоящее из четырех вкладок. Вкладки ANSI и ISO содержат шаблоны штриховок стандартов ANSI и ISO, поставляемые вместе с данной версией AutoCAD.

Шаблоны штриховки стандарта ANSI

Для выбора любого шаблона необходимо дважды щелкнуть по образцу левой кнопкой мыши или же нажать кнопку ОК, предварительно выделив нужный образец. После этого AutoCAD закроет окно и вернется в диалоговое окно Штриховкаи градиент (Hatch and Gradient).

На вкладке Другие стандартные (Other Predefined) содержатся шаблоны штриховки, не вошедшие в первые две вкладки окна Палитра шаблонов штриховки (Hatch Pattern Palette). Также следует отметить, что содержащийся здесь шаблон с именем Solid не является штриховкой в прямом смысле слова, а представляет собой образец заливки текущим цветом.

Примечание. Используемый для заливки контур должен быть замкнутым и не иметь пересечений или самопересечений, а если заливается сразу несколько контуров, то они не должны накладываться друг на друга.

Нестандартные шаблоны штриховки.

После того как нужный шаблон определен, можно выбрать дополнительные настройки штриховки, вернувшись в окно Штриховкаиградиент (Hatch and Gradient).

• В раскрывающемся списке Угол (Angle) можно задать угол наклона штриховых линий шаблона относительно оси X текущей ПСК. Указанное значение угла будет храниться в системной переменной HPANG. Результирующий угол наклона сложится из угла, заданного в шаблоне, и угла, введенного в поле Угол (Angle).
• В раскрывающемся списке Масштаб (Scale) можно изменить плотность нанесения штриховых линий. Масштабный коэффициент хранится в системной переменной HPSCALE. Указанное значение коэффициента умножается на первоначальное расстояние между штриховыми линиями.
• После установки флажка Относительно пространства листа (Relative to paper space) AutoCAD автоматически масштабирует шаблон штриховки по отношению к единицам, используемым в пространстве листа (флажок доступен только при выводе чертежа на печать).
• В поле Интервал (Spacing) задается расстояние между линиями в стандартах шаблонах штриховки (по умолчанию равно 1). Указанное значение промежутка будет храниться в системной переменной HPS РАСЕ.
• В раскрывающемся списке Толщина пера по ISO (ISO pen width) можно выбрать расстояние, устанавливаемое между штриховыми линиями.

Вопрос 1. Как создаются штриховки в Автокад?

Практиковаться мы будем на нашем чертеже, причем, рассмотрим вопрос сразу, как штриховать несколько однотипных объектов в AutoCAD.

Шаг 1.

Найдем команду “штриховка” на нашей ленте. Нас интересует вот эта кнопочка, кликаем на нее и попадаем в новую ленту, которая целиком и полностью посвящена настройке и созданию штриховки.

Кнопка находится на вкладке “главная” в блоке “рисование”.

Как я сказал выше, мы попадаем в новую ленту, после нажатия на кнопку “штриховка”.

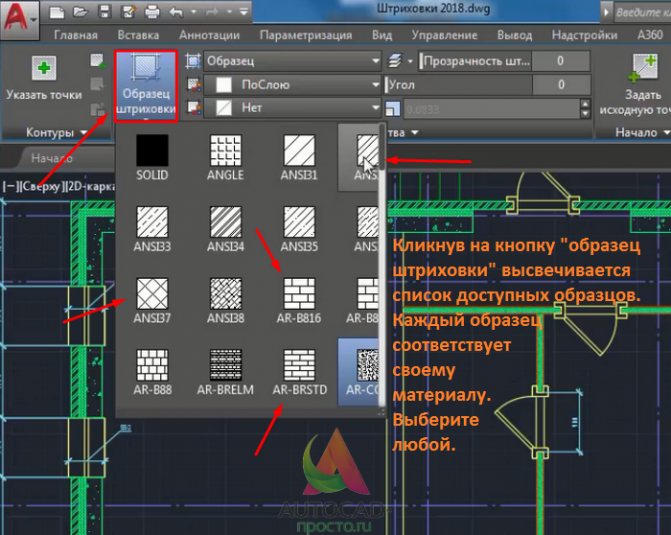

Шаг 2. Для создания штриховки в Автокаде, нужно выбрать “образец для штрихования”. Вариантов штриховки очень много и это нужно понимать, каждый материал штрихуется по разному и должен соответствовать ГОСТу. Мы в примере выбираем штриховку “ANSI 32”. Название Вам ни о чем не скажет, но он соответствует материалу “кирпич”.

Смотрим на картинку.

Шаг 3. После выбора образца, программа попросит выбрать ЗАМКНУТЫЕ области для штриховки и после выбора этой самой области, кликнуть внутри нее левой кнопкой мышки, если нужно заштриховать несколько областей, то кликаем на другие области, после чего нажимаем клавишу ПРОБЕЛ. Следите, чтобы кнопка “Аннотативность” была включена, тогда при изменении масштаба чертежа, будет меняться и сама штриховка. Смотрим на картинку.

Начинаем выбирать области для штриховки.

Выбрали замкнутую область и кликнули внутри нее.

Мы решили, что заштрихуем еще стены. Поэтому выбрали другую область для штриховки тоже кликнули левую кнопку мышки.

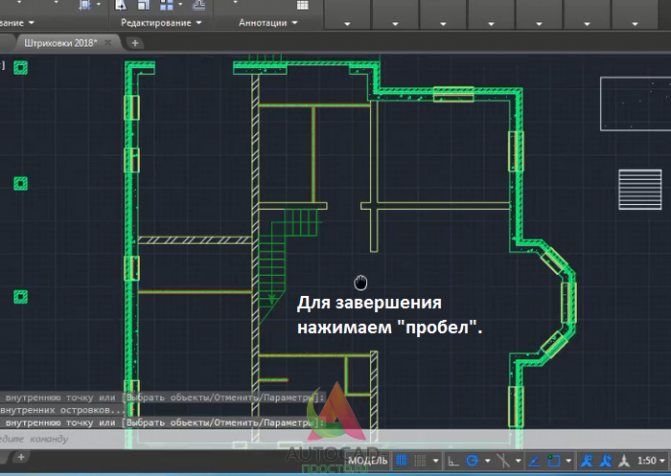

Для завершения работы требуется нажать на клавиатуре “пробел”.

Итог. Мы научились создавать и наносить штриховку в Автокаде и наносить ее на объекты. Правда просто?

Определения образцов штриховки

Образцы штриховки хранятся в файлах определений с расширением .pat. Можно использовать имеющиеся образцы штриховки, изменять их или создавать собственные.

Независимо от места хранения определения, структура образцов штриховки одинакова. Описание начинается с заголовка, состоящего из звездочки, имени образца (не больше 31 символа) и текстового описания.

*pattern-name, description

Определение образца имеет также одну или несколько строк в следующем формате:

angle, x-origin,y-origin, delta-x,delta-y,dash-1,dash-2, …

Например, стандартный образец штриховки ANSI31 выглядит следующим образом:

и описывается следующим образом:

*ANSI31, ANSI Iron, Brick, Stone masonry
45, 0,0, 0,.125

В первой строке за именем образца, *ANSI31, следует текстовое описание: чугун ANSI, кирпич, каменная кладка. Линия проводится под углом 45 градусов, первая линия семейства проходит через точку (0,0), а интервал между соседними линиями равен 0,125 единиц чертежа.

Описания образцов подчиняются следующим правилам.

• Каждая строка в описании образца штриховки может содержать до 80 символов. В него могут входить буквенные символы, цифры и специальные символы (знак доллара ($), минус (-) и знак подчеркивания (_)). Однако, начинаться описание может только с буквы или с цифры.
• Пустые строки и текст справа от точки с запятой игнорируются.
• Каждая линия образца рассматривается как первый элемент бесконечного семейства линий, расстояние между которыми задается смещениями по обеим осям координат.
• Значение дельта-x задает смещение, измеряемое между элементами семейства в направлении линии. Используется только для штриховых линий.
• Значение дельта-y задает интервал между линиями семейства; оно отсчитывается в направлении, перпендикулярном линиям.
• Считается, что каждая линия штриховки бесконечна в пространстве. На нее накладывается структура штрихов, определяющая вид линии.

Прим.: В PAT-файле после последнего определения образца штриховки должна быть оставлена пустая линия. Если не оставить пустую линию после последнего определения образца штриховки, то во время использования файла образца штриховки к этому последнему образцу штриховки невозможно будет обратиться. См. в разделе «Вопросы и ответы. Почему я не могу использовать файлы пользовательских образцов штриховки (PAT)?» дополнительные условия, которые могут повлиять на использование пользовательских образцов штриховок.

Вопрос 7. Как посчитать площадь штриховки в Автокаде?

Делается это очень просто и без вспомогательных средств.

Шаг 1. Выделим любой заштрихованый объект.

Шаг 2. Кликнем правой кнопкой мышки для вызова контекстного меню. В нем нас интересует команда “свойства”.

Шаг 3. Найти вкладочку “геометрия”. В ней нас интересует пункт “площадь”, которая проставляется в квадратных миллиметрах.

Подведем итоги. Штриховка в программе Автокад играет огромную роль при создании и оформлении чертежей. В этой статье, мы поверхностно разобрали основные параметры и функции штриховки. Естественно, на самой ленте есть еще дополнительные кнопки, которые в свою очередь дают нам новые возможности, но на данный момент нам нужны лишь азы, а остальное Вы можете самостоятельно разобрать или дождаться новой статьи подписавшись на наш канал.

Спасибо Вам за внимание!

В этом видео и уроке мы покажем, как работать со свойствами в AutoCAD, а также как работает панель свойств и их копирование. Урок ответит на такие вопросы: – Что такое Свойства в Автокаде? – Как включать панель свойств в Автокаде? – Что такое быстрые свойства и как их отключить? – Как копировать свойства в AutoCAD

В этом видео мы показываем, как настраивать и включать привязки к объектам в Автокаде для облегчения Вашего черчения. Из видео Вы узнаете: – Как включить привязки в Автокаде; – Как производится настройка привязок; – Как сделать грамотно привязку в Автокаде; – Как отключить ненужные привязки в AutoCAD. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый

В этом уроке мы показываем, каким системным требованиям должен удовлетворять Ваш компьютер или ноутбук, чтобы в нем работать комфортно в Автокаде. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова. Текстовая версия урока: Пожалуй одним из самых популярных вопросов, на ряду с таким, как скачать программу AutoCAD, является вопрос связанные с системными требованиями программы AutoCAD.

Как добавить штриховку в Автокад

Штриховка при черчении используется очень широко. Мало того, по стандартам, её просто необходимо использовать в определенных случаях. Конечно, в Автокаде имеется неплохой набор штриховок, которыми можно пользоваться в большинстве случаев. Но иногда, при работе с некоторыми специфичными чертежами, требуется штриховка, которой нет в стандартном наборе. Тогда приходится решать вопрос, как добавить штриховку в Автокад.

Расширение библиотек разработчики предусмотрели, поэтому проблема, как добавить штриховку в Автокад, решается довольно просто. Для этого нужны в первую очередь сами файлы штриховок, которые можно найти, например, в Интернете.

Перед тем, как добавить штриховку в Автокад, нужно зайти в настройки Windows и включить отображение скрытых папок. Это нужно, чтобы скопировать файлы штриховок в папку, где Автокад потом их найдет, а эта папка как раз скрыта. После того, как эти файлы будет скопированы, в окне выбора штриховок можно будет найти и добавленные.

В видеоуроке показано, как добавить штриховку в Автокад и в какую папку нужно скопировать нужные файлы. Это займет всего пару минут, но заметно расширит библиотеку штриховок. Также добавляются и типы линий, если мало стандартного набора.

Вопрос 7. Как посчитать площадь штриховки в Автокаде?

Делается это очень просто и без вспомогательных средств.

Шаг 1. Выделим любой заштрихованый объект.

Шаг 2. Кликнем правой кнопкой мышки для вызова контекстного меню. В нем нас интересует команда “свойства”.

Шаг 3. Найти вкладочку “геометрия”. В ней нас интересует пункт “площадь”, которая проставляется в квадратных миллиметрах.

Подведем итоги. Штриховка в программе Автокад играет огромную роль при создании и оформлении чертежей. В этой статье, мы поверхностно разобрали основные параметры и функции штриховки. Естественно, на самой ленте есть еще дополнительные кнопки, которые в свою очередь дают нам новые возможности, но на данный момент нам нужны лишь азы, а остальное Вы можете самостоятельно разобрать или дождаться новой статьи подписавшись на наш канал.

Спасибо Вам за внимание!

В этом видео и уроке мы покажем, как работать со свойствами в AutoCAD, а также как работает панель свойств и их копирование. Урок ответит на такие вопросы: – Что такое Свойства в Автокаде? – Как включать панель свойств в Автокаде? – Что такое быстрые свойства и как их отключить? – Как копировать свойства в AutoCAD

В этом видео мы показываем, как настраивать и включать привязки к объектам в Автокаде для облегчения Вашего черчения. Из видео Вы узнаете: – Как включить привязки в Автокаде; – Как производится настройка привязок; – Как сделать грамотно привязку в Автокаде; – Как отключить ненужные привязки в AutoCAD. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый

В этом уроке мы показываем, каким системным требованиям должен удовлетворять Ваш компьютер или ноутбук, чтобы в нем работать комфортно в Автокаде. Видео версия урока: Освой AutoCAD за 40 минут пройдя базовый курс от Максима Фартусова. Текстовая версия урока: Пожалуй одним из самых популярных вопросов, на ряду с таким, как скачать программу AutoCAD, является вопрос связанные с системными требованиями программы AutoCAD.

Изучите основы и оттачивайте навыки для повышения эффективности работы в AutoCAD

Support

ОС Windows

• Windows Vista 7, 8 и 10. C:Users AppDataRoamingAutodeskAutoCAD 20xxRxx.x Support
• Windows XP. C:Documents and Settings Application DataAutodeskAutoCAD 20xxRxx.x Support

• Для AutoCAD 2009 и более ранних версий по умолчанию используется следующая папка: C:Program FilesAutodeskAutoCAD 20xxSupport.
• Папки AppData и Application Data, расположенные по указанным выше путям, являются скрытыми (см. раздел Включение отображения скрытых файлов и папок в Windows).
• Путь по умолчанию указывается в списке Путь доступа к вспомогательным файлам на вкладке «Файлы» в диалоговом окне «Настройка». Обычно он отображается первым и в нем указывается текущая папка пользователя.
• Если файл PAT для существующей (используемой в чертеже) штриховки отсутствует, используйте инструмент Express Tool SUPERHATCH, чтобы попробовать добавить пользовательский образец штриховки.

Mac OS

1. В любом чертеже введите ШТРИХ и нажмите клавишу ENTER.
2. Щелкните раскрывающийся список на панели «Штриховка» для доступа к образцам и щелкните «Открыть библиотеку».

1. Щелкните стрелку раскрывающегося списка и выберите «Добавить образцы».

1. Перейдите в папку пользовательских файлов PAT, выберите их и нажмите «Открыть».

1. Файлы пользовательских образцов штриховки автоматически копируются в следующие папки:

AutoCAD for Mac 2016 и более поздних версий.

Home/Library/Application Support/Autodesk/AutoCAD 201x/Rxx.x/roaming/@ @/Support/Hatch PatternsAutoCAD for Mac 2011–2015.

Home/Library/Application Support/Autodesk/roaming/AutoCAD 201x/Rxx.x/ /Support

Примечание. Кроме того, можно скопировать файлы PAT в указанную папку вручную.

Определение контуров

В окне штриховки существуют 3 способа задания границ набора линий.

Программы для сканирования документов

PickPoints или «Точки выбора»

Для осуществления подобного способа необходимо в окне «Hatch and Gradient» выбрать пункт «Add: Pick Points» или «Добавить: точки выбора».

После этого щелкнуть левой кнопкой мыши по области, ограниченной замкнутым контуром. Это может быть пространство между двумя пересекающими объектами. На рисунке показана область, образованная пересечением круга и квадрата. Крестом отмечена точка выбора. Так как пространство замкнуто, то происходит его штриховка.

Если границы области будут разомкнутыми, то программа выдаст сообщение об ошибке «Невозможно определить замкнутый контур».

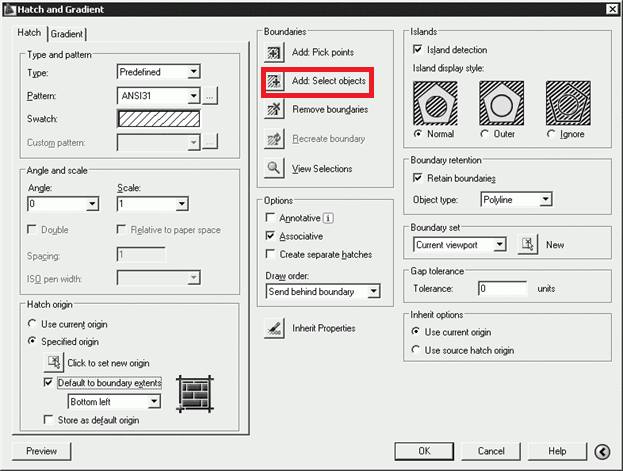

Selectobjects или «Выбрать объекты»

Вторым способом является выделение объектов. Для его использования нажать на кнопку Add: Select objects или «Добавить: выбрать объекты».

При таком варианте происходит выделение указанного объекта, несмотря на наличие пересечений. Для круга и квадрата такое определение границ выглядит так:

Здесь выбирается целый объект — квадрат, а не область, очерченная пересечением двух фигур. Область выделения должна быть замкнутой.

Remove boundaries или «Исключение островков»

Третья сверху строка. Данная опция убирает штриховку с объекта или замкнутой области.

После завершения операций, можно просмотреть сделанные изменения, нажав на кнопку «Preview» или «Предварительный просмотр». Она находится в левом нижнем углу окна.

Если проделанные действия верны, то нажать на Enter или кликнуть правой кнопкой мыши (ПКМ). В случае необходимости дополнительных правок нажать на Esc и вернуться обратно в окно штриховок.

Пример создания

Ниже будет рассмотрен процесс создания на чертеже узора кирпичной кладки:

1. Имеется план 1-го этажа дома. Необходимо отметить перегородочные стены рисунком, стилизованным под кирпич.

2. Кликнуть по значку «Штриховка».

3. Выбрать из списка стандартных рисунков ANSI. Этот тип является стилизованным изображением кирпича в программе.
4. Кликнуть по областям, которые штрихуются. Должна быть включена опция «Аннотативность», чтобы шаг между линиями изменялся в соответствии с масштабом.
5. Отметить стены, которые являются замкнутым контуром, крестом и нажать пробел. Они покроются узором
6. Можно добавить к отмеченным стенам другие. Для этого выделить созданный узор, нажать на ленте «Указать точки» и кликнуть по другим объектам.
7. После нажатия пробела, рисунок покроет дополнительно выделенную область.

Для различных материалов существуют свои рисунки. Так для бетона по ГОСТ используется ANSI36.

Для железобетона применяется ANSI35.

ANSI32 — для кирпича.

На следующем рисунке показаны изображения еще нескольких материалов:

• дерево;
• грунт естественный;
• жидкость;
• камень естественный.

Нанесение рисунка

Главным условием применения функции в Autocad является наличие замкнутого контура у детали. Например, стены, двери или окна на чертеже.

После выбора подходящего объекта или выделения соответствующей области, выполнить следующие действия:

1. Нажать на меню «Главная» на ленте вкладок.
2. В разделе «Рисование» кликнуть по значку штрихования. Если задержать на несколько секунд курсор над иконкой, то появится подсказка с названием опции «Hatch» и описанием ее функций.
3. Откроется лента с опциями Hatch.

Также данную опцию можно вызвать из панели инструментов «Рисование», нажав соответствующую кнопку.

Она находится после изображения точки.

Еще одним вариантом вызова меню со штриховкой является использование командной строки, находящейся обычно внизу программы.

В ней нужно ввести BHATCH или КШТРИХ и щелкнуть по клавише «Enter». Откроется окно «Hatch and Gradient» с настройками.

Создание рисунка начинается с опции «Образец штриховки»:

1. Кликнуть по ней и выбрать необходимый вид.
2. После этого программа попросит указать объекты с замкнутым контуром, которые необходимо заштриховать. Перед выбором нужно включить опцию «Аннотативность». Данная кнопка подстраивает линии рисунка к объекту при изменении его размеров.
3. Кликнуть внутри замкнутого контура и завершить операцию. Если заполняются несколько объектов, то произвести аналогичную процедуру со всеми. После этого нажать на клавишу «Пробел (Space)».

Как заштриховать область в AutoCAD/Автокаде. Вид и тип штриховки.

Для создания штриховки в Автокад выберите вкладку «Главная» → панель «Рисование».

Для начала создания штриховки в Автокад зададим параметры штриховки в Автокаде – это тип, образец, прозрачность, цвет и т.д. Делается это с помощью ленты. На ней сейчас появилась временная контекстно-зависимая вкладка «Создание штриховки».

Чтобы заштриховать какую-либо область, просто щелкните внутри нее мышкой, и она будет заштрихована. Можно выбрать объект, вместо указания контура. Для этого предварительно вызовите опцию «Выбрать объект» (просто введите с клавиатуры букву В). И затем выберите объект щелчком ЛКМ.

Если не щелкать мышкой, а просто навести ее на объект или какую-нибудь область, то появится предварительный вид заштрихованной области с текущими настройками штриховки в Автокаде.

Но параметры штриховки в Автокаде можно задавать также и в диалоговом окне «Штриховка и градиент». Для этого выберите опцию «Параметры» (введя букву П). В версии AutoCAD 2013 можно выбрать опцию, нажав на нее в командной строе. Это очень удобное нововведение.

Каким способом задавать параметры штриховки в AutoCAD выбирать Вам. Это всего лишь вопрос удобства, как создать штриховку в Автокаде.

В диалоговом окне есть две вкладки – «Штриховка» и «Градиент». Соответственно на каждой из вкладок задаются параметры Autocad штриховки, либо градиента. Смотря, чем Вы хотите заштриховать область.

Рассмотрим вкладку штриховки.

Тип штриховки.

Стандартный означает, что Вы будете использовать один из стандартных образцов штриховки, который выбирается в следующей строке.

Из линий означает, что Вы сможете создать свой образец штриховки на основе текущего типа линии.

Пользовательская штриховка АвтоКАД – Вы сможете использовать созданный Вами ранее образец штриховки, сохраненный в файле с расширением .pat.

Чаще всего выбирается первый вариант и задается стандартный образец штриховки. В окне «Структура» видно, как выглядит выбранная нами Autocad штриховка.

Ниспадающий список выбора образца штриховки не удобен. Проще всего нажать на кнопку с троеточием , расположенную рядом. При этом откроется диалоговое окно «Палитра образцов штриховки», где более удобно выбрать образец. Для выбора, щелкните на образец штриховки и нажмите «ОК».

Здесь все просто. Есть два ниспадающих списка, в которых задается цвет линий штриховки и цвет фона.

Угол наклона и масштаб штриховки в Автокаде.

Все штриховки в том виде, в котором они выбираются, изначально имеют нулевой угол наклона. Но иногда необходимо его поменять. Например, штриховку с прямыми линиями повернуть на 30°. Если нужна Autocad штриховка с линиями под 45°, то она есть по умолчанию в системе Автокад.

Изначальный масштаб штриховки принимается за 1. Но часто это не устраивает, так как штриховка может быть слишком плотной или наоборот слишком растянутой. Посмотрите пример штриховки с разными масштабами на рисунке.

Исходная точка штриховки.

Этот параметр может быть весьма полезен. Иногда не устраивает вариант, заштрихованный по умолчанию. Нужно, чтобы штриховка в Автокаде начиналась с определенной точки. Для этого выберите опцию «Указанная исходная точка». А затем нажмите по кнопке ниже и укажите новую исходную точку штриховки непосредственно на чертеже. Для лучшего понимания прикладываю рисунок.

Настройка.

Аннотативная. Указывает на то, что штриховка является аннотативной. Про свойство аннотативности (аннотативные размеры) в AutoCAD у меня есть видеоурок. Посмотрите его и обязательно разберитесь с этим понятием. Это свойство позволяет выполнять автоматическое масштабирование аннотаций (т.е. текста, штриховки, размеров) в соответствии с форматом листа при выводе на печать или экран.

Ассоциативная. По умолчанию стоит галочка. Ассоциативная штриховка или заливка в Автокаде обновляется при изменении ее контурных объектов.

Отдельные штриховки. Если Вы штрихуете несколько областей, то штриховка в них является единым элементом. Если Вы захотите переместить один из заштрихованных объектов вместе с ее штриховкой, то штриховка из других областей такде переместиться. Чтобы этого не происходило поставьте заранее галочку на это опции. И тогда штриховка будет относиться только к своей конкретной области.

Остальные опции я не буду объяснять. Настройка их интуитовно понятна. Скажу лишь, что бывает удобно использовать опцию «Копирование свойств». При нажатии на эту кнопку Вы попадаете в модель, где можете выбрать уже имеющуюся на чертеже штриховку, чтобы взять с нее все свойства.

Сообщения 15

#1 Тема от Mike 14 января 2005г. 17:14:30

• Mike
• Восстановленный участник

• На форуме с 27 февраля 2003г.
• Сообщений: 61
• Спасибо: 0

Тема: Луг, лес, кусты и пр. штриховкой ?!

Как и многие другие заполняю на чертеже площади под газонами, лесами и лугами отдельными условными знаками, что загружает чертеж и затрудняет перевод из в масштаба в масштаб. Более логичным мне кажется отрисовывать подобные объекты областями со штриховкой.(т.е. штриховкой с соответствующими условными обозначениями) Есть ли у кого нибудь подобный опыт? Целесообразно ли это? И возможно ли технически?

#2 Ответ от RIO 16 января 2005г. 00:18:24

• RIO
• Восстановленный участник

• На форуме с 22 августа 2004г.
• Сообщений: 29
• Спасибо: 0

И логичнее и проще. Я делаю штриховку из нужных мне блоков с помощью ЕКСПРЕССОВ.

#3 Ответ от Mike 18 января 2005г. 15:57:10

• Mike
• Восстановленный участник

• На форуме с 27 февраля 2003г.
• Сообщений: 61
• Спасибо: 0

Пример №2. Подрезка массива с кафельной плиткой по контуру помещения

В данном примере мы рассмотрим весьма полезный кейс для тех, кто занимается дизайном интерьера, а в частности, раскладкой плитки в AutoCAD. Описание будет менее подробное, т.к. основы мы уже рассмотрели в первом примере, здесь же я остановлюсь только на тех шагах, которые будут отличаться. Итак, у нас есть стена ванной, плитка в которой разложена с помощью Прямоугольного массива:

Как видно, массив выходит за пределы стены, и более того, нужно сделать прорезь под дверь. Взрывать массив и обрезать его мы не хотим, да это и не получится, т.к. в паттерне используется штриховка. Начало будет как в примере №1 – выделяем массив, вызываем команду Подрезать, жмем ПРОБЕЛ или ENTER чтобы создать Новый контур подрезки. Но на этот раз выбираем опцию Многоугольный:

Теперь нам требуется несколькими щелчками ЛКМ последовательно указать все точки нашего контура и после указания последней точки нажать ПРОБЕЛ или ENTER:

Всего получилось 8 точек, а результат обрезки представлен ниже:

Согласитесь, очень просто и удобно.

Отображение образцов штриховки высокой плотности

При нанесении слишком плотного образца штриховки приложение может отменить выполнение операции и вывести сообщение о том, что масштаб штриховки или длина пунктира слишком малы. В продуктах на основе AutoCAD 2008 и более поздних версий можно изменить максимальное количество линий штриховки путем задания для системной переменной HPMAXLINES целочисленного значения от 0 до 10 000 000 (десять миллионов).

В продуктах на основе AutoCAD 2007 и более ранних версий для изменения максимального количества линий штриховки программы используется переменная среды MaxHatch:

• В AutoCAD LT используйте команду SETENV и введите допустимое число.
• В программных продуктах, не ограниченных по функциональности, можно использовать выражения AutoLISP (setenv «MaxHatch» «n»), где n является допустимым числом.

Почему штриховка не ставится

Чаще всего штриховку области нельзя выполнить по двум причинам:

1. Замкнутая область выполнена стилем линии отличным от базовой, утолщенной, для линии обрыва. Например, тонкая линия и для линии обрыва визуально выглядят одинаково, но в первом случае штриховаться область не будет, а во втором будет;
2. Область имеет разрыв. Разрыв может быть небольшим, но штриховаться уже не будет. Что можно сделать:

Проверить контур командой «Проверка замкнутости для всех объектов». Команда расположена в наборе инструментальных панелей «Сервисные инструменты»

Если имеется разрыв, то должно появиться сообщение:

А место разрыва будет обозначено красными маркерами.

Второй способ проверки замкнутости контура — в самой команде штриховка попытаться указать контур командой «Собрать контур»

И кликать последовательно по элементам контура. Цвет геометрических примитивов, которые вошли в состав контура, будет становиться серым, а объект, который имеет разрыв, не будет включаться в контур и будет отображаться красным.

Функция не работает

В некоторых случаях подобный инструмент не срабатывает. Этому есть несколько причин:

1. Часто отсутствие рисунка вызвано тем, что контур объекта незамкнут. Проверить целостность границ можно командой BOUNDARY (КОНТУР) или BPOLY (КПОЛИ).
2. Возможно, что загруженный файл с шаблоном поврежден или в программе произошел сбой. Переустановить или сбросить на настройки по умолчанию.
3. Не исключена проблема с видеокартой. Установить последние драйвера, отключить ускорение GPU.
4. Изменить значение переменной HPMAXLINES, отвечающей за детализацию изображения. Если нужно повысить количество отображаемых деталей, то установить величину переменной в 1000000 или выше. В противном случае опустить до 100000 и ниже.
5. Включить команду «Закрасить». Для этого ввести ее в командной строке. Появится запрос на подключение. Написать «ВКЛ» и подтвердить. Возможно, понадобится обновить изображение командой «РЕГЕН».
