Подбираем видеокарту к материнской плате и процессору

Другие важные критерии

Для того, чтобы использовать потенциал видеокарты по максимуму, одной совместимости с материнской платой недостаточно. Существует еще несколько немаловажных критериев.

Производительность центрального процессора

Центральный процессор – это важная составляющая при выборе видеокарты. Именно от этого элемента зависит производительность компьютера. Чтобы правильно выбрать графический адаптер, необходимо учитывать мощность процессора. Если процессор слабый, то устанавливать высокопроизводительную видеокарту бессмысленно. Такой адаптер даст высокое быстродействие, но, а процессор не сможет поддержать весь потенциал адаптера на полную мощность. При загруженности видеокарты на 100%, центральный процессор должен работать на 80%, а остальные 20% отводятся под «резерв».

Например, процессору Intel Core i3 соответствует видеокарта GeForce GTX 950 или Radeon R9 380/370.

Объем оперативной памяти

На быстродействие графического адаптера и ПК влияет и объем оперативной памяти. Если при использовании медленного комплекта, теряются единицы FPS, то при нехватке определенного объема памяти, та же игра будет очень тормозить или не запустится совсем.

Мощность блока питания

Полноценная работа видеокарты напрямую зависит и от мощности блока питания, поэтому на этот параметр тоже следует обращать внимание. Мощности должно хватать, а в идеале – ее должно быть больше, в случае апгрейда системы. В технических характеристиках графического адаптера можно увидеть информацию о потреблении им электроэнергии

В технических характеристиках графического адаптера можно увидеть информацию о потреблении им электроэнергии.

Например, видеокарта с энергопотреблением до 70 Вт будет нормально работать с любым блоком питания. Если же энергопотребление более 70 Вт, то необходимо подбирать специализированные комплектующие, которые подойдут под требования графического адаптера. Или же выбирать более слабую по характеристикам видеокарту.

Как правильно подобрать видеокарту под процессор

В классификации бюджетных, топовых или видеокарт среднего сегмента легко запутаться хотя бы из-за частой смены поколений GPU. Прошлогодние и позапрошлогодние коллекции, новинки и модификации – парочка месяцев без тематических новостей, и разбираться в моделях, предлагаемых производителями, придется заново. А ведь еще приходится помнить о цене, тепловыделении и даже размерах: не каждая видеокарта влезет в «офисный» корпус. Проблема решается с помощью рейтингов производительности, старательно отображающих синтетическую мощность графического компонента ПК.

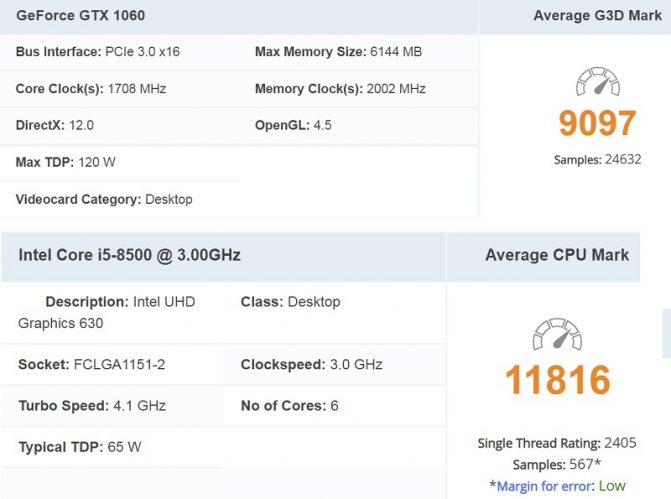

На основе рейтинга PassMark

Софтверные инструменты, бенчмарки и синтетические тесты производительности от PM Software уже давно помогают на практике оценить мощность видеокарт и процессоров, представленных на рынке.

Статистика выводится в виде таблицы с баллами рейтинга, отображающими производительность GPU или CPU под нагрузкой в играх или графических и видеоредакторах, а также с полями «Цена» и «Ценность», основанными на соотношении стоимость/качество.

Представленные на сайте PassMark рейтинги помогают не запутаться в наименованиях видеокарт и процессоров, а заодно – хотя бы схематично скомбинировать компоненты ради сбалансированной производительности без перекосов в сторону CPU или GPU.

Подбирать комплектующие через PassMark рекомендуется с оговоркой о незначительном преимуществе (с точки зрения баллов рейтинга) у видеокарт, а не у процессора. Допустимое отклонение – не более 20 %. Упростить поиск поможет комбинация «CTRL + F» в браузере, открывающая доступ к поисковой строке.

Альтернативный вариант действий – воспользоваться таблицей Best Value на сайтах CPU и GPU от PassMark. Там ежедневно появляются подборки из компонентов, ставших бестселлерами или способных предложить серьезную производительность за скромные деньги.

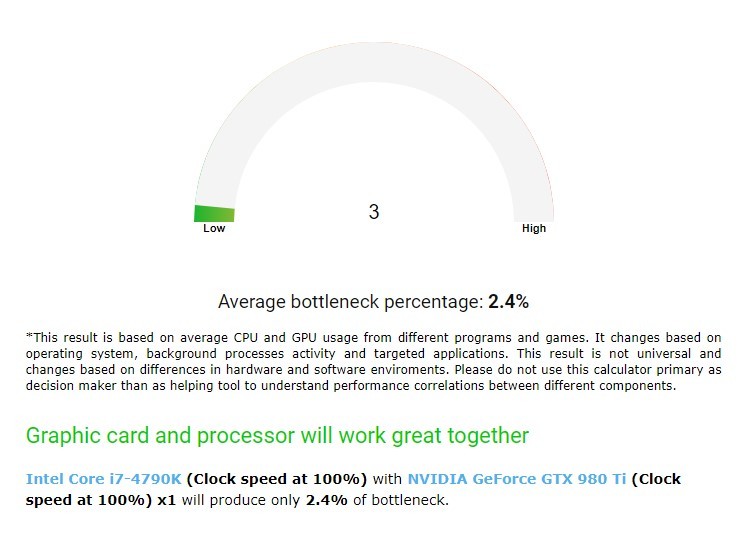

Сервис BottleNeck

Совместимость комплектующих проверяется через представленный на заглавной странице калькулятор, поделенный на пару списков с моделями CPU или GPU (предусмотрены переключатели с AMD, Intel и Nvidia), и дополненный текстовым полем, куда вводится информация о количестве оперативной памяти.

Еще ниже представлены «альтернативные параметры», предлагающие проверить совместимость с поправкой на разгон какого-нибудь компонента.

Подобранные модели и введенные параметры анализируются в течение 5-10 секунд

В финале появятся формы с информацией о выбранном процессоре и видеокарте (короткая статистика поможет сразу разобраться с потреблением энергии, количеством портов или с необычной, но важной характеристикой, вроде длины GPU) и специальная полоска, отображающая уровень «бутылочного горлышка». Чем указанный процент ниже, тем совместимость лучше

Дополнительно появятся и сторонние рекомендации, связанные с необходимым количеством RAM или объемом жесткого диска или SSD.

Узнаём совместимость материнской платы и процессора перед покупкой

Здравствуйте, гости этого сайта. Хочу поговорить с вами о том, как узнать совместимость материнской платы и процессора. Если они не будут сочетаться друг с другом, все, что вы сможете делать за компьютером — это включать и смотреть на черный экран =) .

Это самые главные детали вашего компа, поэтому стоят немало. Чтобы не тратить деньги впустую и сразу сделать правильный выбор, уделите время данной статье.

Самое первое на что нужно обратить внимание

Итак, вот вы допустим выбрали претендентов на покупку — материнскую плату и процессор. Первое что вы должны у них сверить это — Socket. Если они совпадают то можно сказать что они совместимы на 99%.

Почему не на сто? Да всё потому, что бывают такие ситуации что вот вышла плата в производство и лежит на прилавках магазинов. А проц какой-то вышел после этого и соответственно данная модель материнки которая лежит на прилавках не тестировалась с ним.

Для справки: перед продажей железо всегда тестируется на работоспособность с разными комплектующими. Итак, вернёмся обратно. Если выше описаный случай произошёл, то производитель платы обычно допиливает BIOS и новую партию выпускает уже с ним. Вам же остаётся прошить своё пзу на новый БИОС и всё будет норм.

Проверка по материнке

Самый простой способ узнать, совпадает ли мать с CPU — посмотреть ее характеристики. Обычно на сайтах изготовителей такое написано. Возьмем, к примеру, Asus Z87-a:

• Переходите на asus.com. Есть русская версия.
• Находите поисковую строку.
• Вписываете в нее модель материнки.
• Перед вами появляются подробные характеристики. Обычно в самом конце пишут, какой подходит.

Инструмент Intel

Компания Intel придумала для своих клиентов удобный инструмент, помогающий определить совместимость материнской платы и процессора. Причем проверять можно как по первому, так и по второму устройству. Как это сделать?

• Зайдите на сайт //processormatch.intel.com .
• Посередине вы увидите два раздела: сверху — процессоры, снизу — платы.

• Нажмите на тот, по которому вы будете производить поиск совместимых девайсов. Я для примера выберу верхний.
• Теперь мы видим, что процы разбиты по семействам. Выбираем необходимое, допустим, Pentium.
• В этой категории два варианта. Я нажму на «Intel Pentium Processor».

• Мы попадем на следующую страницу, где следует выбрать конкретную модель.
• Если нажать на любую из них, развернется основная информация. Над ней сверху будет кнопка «Выбрать» (Select). Щелкните ее.
• Перед вами появится список материнских плат, которые совпадают с выбранным вами процессором.

Удобно, правда? Жаль только, что главный конкурент этого производителя — AMD — не предусмотрел такой инструмент. По крайней мере, мне его найти не удалось. Может, вам повезет больше :).

Список сайтов

Не только Асус с Интелом, но и другие производители стараются облегчить своим покупателям выбор продукции. Для этого публикуют таблицы совместимости. Я приведу вам работающие на момент подготовки статьи ссылки, где их можно посмотреть:

ASRock — //www.asrock.com/support/CPU.ru.asp

Вы сразу увидите семейства процессоров, с которыми «дружат» эти платы. Выберите одно из них и увидите список моделей.

Biostar — //www.biostar.com.tw/app/en/mb/index.php

В меню сверху наводите курсор на «Support» и нажимаете в списке «CPU Support List». Далее указываете нужный сокет. Затем находите определенную модель и в крайнем столбце справа жмете на слово «View». Будут показаны подходящие девайсы.

Gigabyte — https://www.gigabyte.com/Support/Cpu-Support

В соответствующих полях укажите модель материнки или процессора и увидите, что им подходит.

Micro-Star (MSI) — https://ru.msi.com/support/

В поисковую строку вписываете модель девайса, далее нажимаете «поддержка — совместимость».

Думаю, принцип поиска такого важного аспекта как, совместимость материнской платы и процессора вы уловили. Про всех производителей писать уж не буду, их великое множество

Смотрите на вашу материнку и идите на сайт производителя. А на случай, если не знаете как узнать модель вашей платы (если она у вас на руках), то гляньте эту статью.

Сокет процессора

Вот и подошли к наиболее важному параметру при замене CPU — Socket. Сокет — это стандартизированный разъем, облегчающий установку процессора на материнской плате. Ключевой особенностью разъема является простота установки CPU на на материнскую плату без возможности каких-либо нарушений монтажа

Одним словом, вам не удастся произвести монтаж, если материнская плата и процессор имеют разные сокеты. Этому способствует разница в формах, размерах и количестве ножек каждого типа сокета

Ключевой особенностью разъема является простота установки CPU на на материнскую плату без возможности каких-либо нарушений монтажа. Одним словом, вам не удастся произвести монтаж, если материнская плата и процессор имеют разные сокеты. Этому способствует разница в формах, размерах и количестве ножек каждого типа сокета.

Как подобрать процессор к материнской плате, ориентируясь на сокет? Как можно уже догадаться, у каждого производителя процессоров свой тип сокета. На сегодня у Intel сокет имеет аббревиатуру LGA, у AMD – AM и FM. Если Ваш CPU изготовлен компанией Intel, то и покупать нужно того же производителя и с тем же сокетом. В противном случае, Вам придется менять и материнскую плату.

Сокет можно определить несколькими путями:

1. По модели материнской платы. К каждой материнской плате идет руководство по ее использованию. Там обязательно указан тип сокета.
2. Зная модель процессора или материнской платы сокет легко определить, посетив сайты их производителей.
3. Самый продвинутый способ – специализированное программное обеспечение, которое легко можно скачать в сети интернет. Речь идет об утилите «CPU-Z». Программа доступна для скачивания и хороша тем, что полностью предоставляет информацию о важных характеристиках Вашего компьютера, в том числе и о процессорном разъеме и модели материнской платы.

Тип Вашего сокета будет указан во вкладке CPU в графе «Package» или, как представлено ниже на картинке, «Корпусировка процессора».

Во вкладке «Mainboard» графа «Model» Вы найдете информацию о модели вашей материнской платы.

Совместимость процессора и материнской платы – оправданность выбора

Определившись с новой моделью будущего ЦП, проверьте, поддерживает ли Ваша материнская плата все его возможности. К примеру, многие модели CPU имеют встроенное графическое ядро, что позволяет обходиться без дискретной видеокарты. Речь идет не об игровых притязаниях пользователя, а лишь о возможностях выполнять офисные и мультимедийные задачи. Серьезные игры встроенная графика не потянет.

Что же касается материнских плат, то многие бюджетные модели не поддерживают этих возможностей ЦП. Определить это можно просто посмотрев на набор видео разъемов Вашей материнской платы. Если там отсутствуют интерфейсы передачи видеосигнала, то значит, она не сможет передать сигнал со встроенного графического ядра процессора на монитор компьютера.

Отсюда следует, что есть риск переплаты за опции, которыми Вы не сможете воспользоваться, если, конечно, у Вас нет прицела на замену материнской платы следующим шагом. Это лишь частный пример, показывающий, что подходить к вопросу — как подобрать процессор к материнской плате, следует с умом.

Получив нужные сведения о типе сокета Вашего ЦП и модели материнской платы, Вы без какого-либо труда сможете самостоятельно подобрать новый процессор. Если же у Вас остались сомнения на счет выбора, то смело идите с полученными данными в любой специализированный компьютерный магазин, где специалисты обязательно помогут с правильным выбором.

Сервис PC Part Picker

Если поиск информации по совместимости вам не интересен, то можете воспользоваться специальным инструментом. PC Part Picker является основным сервисом
сообщества разработчиков ПК и основным источником информации для начинающих сборщиков и выполняет всю тяжелую работу за вас.

Все, что нужно сделать, это указать марку и номер модели каждого компонента сборки, а затем веб-сайт сделает все возможное, чтобы убедиться в совместимости железа. Если их нет, PC
Part Picker поможет решить некоторые проблемы, позволяя вам делать исправления, пока не создадите сборку, которая работает.

Вы можете сохранять сборки и возвращаться к ним позже или делиться ими с более опытными разработчиками для обратной связи и советов.

Сервисы для определения возможностей комплектующих

Ещё один способ – сервис Bottleneck Calculator, позволяющий сравнивать видеокарты и процессоры. Выбрав по одной модели каждой детали, следует запустить расчёт и получить результат в виде показателя совместимости. Чем ближе он к нулю, тем больше подходят друг другу комплектующие. При разнице больше 20% под результатами будет размещена информация о необходимости выбрать более производительную карту или процессор – причём, с указанием конкретных моделей. Так, сравнивая i5-8500 c GeForce GTX 1060, можно получить практически идеальную совместимость. И этих деталей в 2019-2020 году вполне достаточно для сборки бюджетного игрового ПК.

Программа для проверки совместимости комплектующих компьютера

Из-за сложившейся сложной ситуации с рынком видеокарт и непомерно высокими ценами, говорить о покупке бюджетного компьютера в 2021 году не приходится. Игрокам можно посоветовать перейти на консоли — например, плейстейшн 4 Pro/1TB сейчас стоит как средняя видеокарта GTX 1060.

Остальным пэка боярам приходится умерить свои графические аппетиты и выбирать видеокарту на уровень ниже. Хотели брать GTX 1080, теперь дай Бог, наскрести на GTX 1070. Спасибо господам майнерам и небольшому картельному сговору производителей видеокарт, пиняющих в свою очередь на производителей оперативной памяти, якобы последние непомерно завышают цены на свою продукцию так еще вдобавок ко всему срывают поставки чипов GDDR5 так необходимых для производства видеокарт.

Так все же, на чем собрать лучший компьютер в 2021 году? Какой процессор и материнскую плату для него выбрать, как подобрать видеокарту и оптимальную оперативную память — читайте ниже!

Игровой компьютер

Отдаем предпочтение процессорам Intel последнего поколения Coffee Lake. Самый дорогой в кофе-линейке — i7 8700K. К процессору подойдет материнская плата на старшем Z370 чипсете. Z370 позволит вам разогнать процессор и поднять частоту оперативной памяти, в случае если производительности в стоке окажется недостаточно.

Памяти для игрового ПК достаточно 16 гигабайт. Желательно покупать китовый набор 2×8 Гб для работы памяти в двухканальном режиме. От частоты оперативной памяти напрямую зависит производительность системы в целом, поэтому желательно подобрать планки DDR4 с рейтингом

2666-3000 МГц

Также обратите внимание на тайминги. Память с низкими задержками CL14/15 стоит дороже типовой CL16

Кстати, профит от низких таймингов больше заметен на процессорах Интел, на AMD Ryzen большую пользу принесет высокая рабочая частота оперативной памяти.

Главным в мощном игровом компьютере конечно же является видеокарта. Топовые модели нвидиа GTX 1080 Ti лучше всего подойдут для игровых сборок. Однако, стоят сейчас видеокарты неприлично много даже для обеспеченных геймеров

Поэтому можем посоветовать обратить внимание на видеокарты уровня GTX 1070 Ti, RX Vega 56/64

Состоятельные господа выбирают монстров вроде Titan V, хотя купить последние сложнее чем iphone x в день старта продаж. По последним инсайдам, ожидать снижения цен с выходом двухтысячной серии джифорсов не стоит, если конечно вы не готовы ждать вечность.

Для комфортного гейминга в 4К одной 1080 Ti с ультра настройками графики будет мало, если финансы позволяют — приобретайте две видеокарты GTX 1080 Ti.

Уменьшить время загрузки системы и игр поможет установка SSD накопителя. Для оптимальной производительности стоит потратится на два диска — один диск выделить под операционную систему с файлом подкачки, на второй устанавливать игры и приложения.

Жесткие диски выбираются исходя из потребностей. В настоящее время на рынке представлены модели до 14 ТБ. Если же вы не работаете с огромными объемами информации вполне можно обойтись и без классических HDD. Однако помните, что в случае сбоя, с тверодотельного накопителя достаточно трудно, а скорее всего невозможно будет восстановить информацию. Так что регулярно бэкапьте важные данные на внешний HDD.

Компьютер для работы

Для рабочих задач (программирование, рендер, монтаж, моделлинг, обработка фото и другое) важно как наличие быстрых ядер, так и их количество

Рекомендуем обратить внимание на топовый Ryzen 7 1700 на платформе АМ4, как самый бюджетный восьмиядерный процессор. Десктопный Ryzen 7 использует платформу AM4, поэтому можно без труда обновить уже существующий компьютер, использующий процессор AMD Ryzen

К слову, AMD будет поддерживать сокет АМ4 еще 2-3 года, так что проблем с будущим апгрейдом у вас не будет.

Материнские платы и процессоры (ЦП)

Ваше первое решение — решить, с каким процессором и материнской платой вы будете работать. Эти два компонента идут рука об руку и являются решающим фактором, определяющим совместимость остальной части вашей сборки.

Помимо размера, многие другие части имеют более широкую совместимость, чем процессор, если вы не имеете дело с очень старыми моделями, поэтому этот фактор часто оказывается движущей силой всей вашей сборки.

Общие процессоры

Как правило, для игрового ПК вы будете выбирать между двумя основными линейками процессоров: линейкой AMD Ryzen и линейкой Intel Core.

Линия Ryzen была сделана полностью прямой и обратной совместимой в обозримом будущем (и она только началась в 2017 году, поэтому вам не следует беспокоиться об этом неожиданном изменении в ближайшее время). Это также касается новейших процессоров серии Ryzen 5000 с широким спектром поддержки со стороны чипсетов X570 и B550 и дальнейшая поддержка со стороны серии 400 на горизонте. Однако каждому новому поколению процессоров Intel Core требуется новая материнская плата.

Хотя процессоры Intel 8-го и 9-го поколений используют один и тот же сокет LGA1151, для них требуются материнские платы на базе набора микросхем Intel серии 300. Процессоры на этом наборе микросхем не имеют обратной совместимости с материнскими платами на базе наборов микросхем Intel серии 200 или 100. Это относится и к последним процессорам Intel 10-го поколения, которые были разработаны для нового сокета LGA1200.

Чипсеты

Далее следует убедиться, что набор микросхем поддерживает те функции, которые вам нужны. Наборы микросхем являются частью материнской платы и определяют её возможности.

Проще говоря; Чипсеты — это просто наборы микросхем. По мере развития технологий некоторые операции на материнских платах, для которых требовался собственный чип, были уменьшены в размерах и интегрированы с другими чипами, что дало нам слово «чипсет».

Процессоры поддерживают несколько уровней наборов микросхем, обычно от базовых функций на материнской плате, таких как чипсет AMD Ryzen A320, который не позволяет разгонять, до более продвинутых наборов микросхем, таких как AMD Ryzen X570, который обеспечивает полный разгон, и многое другое.

Сокет

Чтобы убедиться, что ваша материнская плата совместима, вам нужно будет посмотреть, с каким сокетом и чипсетом совместим ваш процессор.

Под сокетом понимается физический слот на материнской плате, который удерживает ваш процессор на месте. Это должно быть легко определить, просто посмотрев размер сокета для процессора и материнской платы, которые вы собираетесь использовать.

Если вы попытаетесь соединить процессор с разъёмом неправильного типа, вы можете испортить процессор и / или материнскую плату. Ниже приведены несколько примеров, которые помогут вам понять, что искать.

Форм-фактор материнской платы (размер и форма)

Чтобы убедиться, что ваша материнская плата совместима, вам нужно будет посмотреть, с каким сокетом и чипсетом совместим ваш процессор.

Под сокетом понимается физический слот на материнской плате, который удерживает ваш процессор на месте. Это должно быть легко определить, просто посмотрев размер сокета для процессора и материнской платы, которые вы собираетесь использовать.

Если вы попытаетесь соединить процессор с разъёмом неправильного типа, вы можете испортить процессор и / или материнскую плату. Ниже приведены несколько примеров, которые помогут вам понять, что искать.

При выборе материнской платы также следует учитывать форм-фактор, поскольку их размер может немного отличаться. Платы меньшего размера часто имеют меньше ОЗУ и слотов для графических процессоров, а также меньше соединений SATA.

Наиболее часто используемые форм-факторы для стандартного настольного компьютера в порядке от самого маленького до самого большого:

• Mini ITX
• Micro ATX
• ATX
• E-ATX

Это просто стандартные размеры рабочего стола. Существуют материнские платы большего размера для других приложений, например для серверных плат.

Материнская плата ATX — это наиболее часто используемый размер для стандартных компьютеров, и, вероятно, вы захотите использовать её, если вы не ищете что-то значительно меньшее или собираетесь строить сервер.

Совместимость с процессором

Стоит учитывать мощность вашего процессора при подборе видеоадаптера. Если ваш процессор не отличается высокой эффективностью, то покупать сильно мощную карту не стоит, так как это не приведет к желаемому результату. Но бросить все на самотек, выбрав самую простую, тоже не выход. Раз начали разбираться, то доведем это дело до конца.

Есть несколько методов определения совместимости:

• расчетный: необходимо проделать следующие действия — *=;
• частотный: расчет по частоте процессора;
• рекомендуемый: все компании, производившие новое оборудование, проводят тестовые испытания на совместимость, поэтому покупая новую модель, вы можете обнаружить перечень совместимых устройств.

Частота (МГц)	Адаптер
2500-3000	R 7 370, ГТХ 750 Ti (легкий класс)
3200-3600	R 7 RX 460, ГТХ 960 (средний класс)
3700-4000	R 9 480,ГTX 980 (тяжелый класс)
4000-5000	Работа в паре средних и тяжелых классов

Таблицы (CPU+видеокарта)

В таблице можно проверить совместимость предоставленные на 2016-2018 год (данные в таблице дают наиболее совместимые варианты, если установить из соседней ячейки, ничего страшного не произойдет, но разница будет ощущаться).

Данные совместимости видеокарты с процессором

Более продвинутые пользователи могут воспользоваться следующей таблицей:

Данные сравнения устройств для продвинутых пользователей ПК

Как выбрать процессор и материнскую плату

При выборе ПР и МП необходимо руководствоваться следующими правилами:

1. Важным критерием совместимости является частота, с которой работает процессор. Чем больше ее значение, тем быстрее компьютер будет обрабатывать данные. Если частота шины МП ниже частоты ПР – они не будут функционировать надлежащим образом;
2. При выборе МП для вашего ПК учитывайте тот факт, что вам придется проводить апгрейд системы в будущем. Отсюда следует, что ваша системная плата должна поддерживать как можно большее количество ПР, последней модификации. Это позволит вам в дальнейшем менять только ПР и не покупать новую МП под него;
3. Не приобретайте комплектующие разных производителей. Они скорее всего не будут взаимодействовать друг с другом из-за различий в конструкции. Так, например материнская плата от Intel не сможет обслуживать ПР от AMD и наоборот;

Важную роль при выборе комплектующих играет область применения ПК. Если он требуется для офисной работы, вам будет достаточно приобрести систему с комплектующими старых моделей. От них не будет требоваться повышенной производительности, а значит вам нет нужды тратить лишние деньги.

Важно! При покупке ПК для офиса или учебы, вы можете пользоваться любой типовой сборкой, предлагаемой в магазине. Она прослужит вам долгое время, без необходимости замены комплектующих

Все желающие приобрести ПК для работы с графикой или для игр, не смогут обойтись дешевыми системами. Вам понадобятся самые современные элементы, способные переносить большие нагрузки продолжительное время. В таком случае чем новее будет модель устройств, тем лучше.

Охлаждение

Выбираем систему охлаждения

Перегреваясь, ваша система выходит из строя, также происходит и с видеоадаптером. К тому же это может нарушить целостность «материнки», поэтому нужно уделить время подбору системы охлаждения, которая бывает нескольких видов:

пассивная — работает только радиатор, к самой карте ничего не прикрепляется. У такого адаптера не наблюдается высокая производительность, поэтому серьезная система охлаждения ему не требуется; Пассивная система охлаждения

активная — радиатор, вентилятор, теплоотводные трубки — полноценная система. Данный тип охлаждения является наиболее эффективным. Применяется в адаптерах любого вида; Активная, полноценная система охлаждения

турбинная — активный вариант с использованием турбины, втягивающей воздух. Эта турбина есть в массивном корпусе, который прикрепляется к видеокарте. Данный тип устанавливается на мощные карты. Турбинная система охлаждения для мощных видеокарт

Узнавайте материал, из которого сделаны лопасти и стенки. Надежный вариант — медь или железо. Для видеокарт, которые греются довольно сильно лучше всего подойдут металлические лопасти.

Как совместимы между собой разные версии PCI-Express

Как вы уже поняли, со временем, видеокарты оснащаются новой улучшенной версией PCI-Express, которая обладает лучше пропускной способностью. Но что будет, если, скажем, графический чип c PCI-Express v. 4.0. запихнуть в старую материнскую плату, которая под капотом имеет лишь слот версии 2.0.

Сразу обрадуем владельцев старого железа: всё будет работать нормально, но с некоторыми нюансами. Четвертая версия «экспресса» на видеокарте подразумевает, что через коннектор сможет пройти определенное количество данных. Вторая версия «экспресса» на материнской плате не сможет пропустить через себя такое же большое количество информации, поскольку рассчитана она на меньшее количество. Отсюда и получается, что видеокарта будет работать медленнее. Но не думайте, что разница будет огромной. Зачастую, речь пойдет о нескольких процентах, если мы говорим о выработке железа в компьютерных играх. В синтетике традиционно, разница будет больше.

Так что по итогу? Совместима же? Как и говорилось выше — да. Но будет ограничивающий фактор в лице младшей версии PCI-Express. Причем работает это в обе стороны

То есть, не важно, где именно располагается устаревший формат коннектора, а где более новый. 2.0 на материнке ограничивает потенциальные возможности 4.0 на видеокарте точно также, как и 2.0 на видеокарте тормозит работу 4.0 на доске

Для пущей наглядности проведем аналогию. Это очень похоже на работу дуэта из видеокарты и процессора. Если вы поставите видеокарту премиального сегмента в паре с бюджетным ЦПУ, то столкнетесь с невероятно красивыми текстурами, которые не будут успевать прогружаться из-за того, что камень будет забит под завязку. Ситуация будет выглядеть не лучше, если комплектующие поменять местами. Высокопроизводительный процессор с легкостью будет обрабатывать все математические и физические расчеты в игре, но количество кадров при этом останется не удовлетворительным из-за слабых возможностей графического адаптера. В общем, следует во всем соблюдать баланс, как и завещал нам Будда.

Совместимость видеокарты – блок питания карты

Некоторые видеокарты после помещения их в слот PCI Express x16 требуют дополнительного источника питания. Большинство источников питания должны иметь соответствующие шнуры питания. Они, как правило, черные, с маркировкой «PCI-E» и имеют шесть контактов, расположенных по 3 в 2 ряда или восемь контактов по 4 в 2 ряда. Последние чаще всего выглядят как 6-контактные с дополнительной колонкой с двумя контактами.

Если в блоке питания нет таких разъемов, существуют адаптеры, которые подключаются к двум четырехконтактным разъемам, называемые Molex, или к двум разъемам SATA. Если вам необходимо подключить два таких адаптера к графической карте, они должны быть подключены к двум разным 12-вольтовым контактам блока питания. В большинстве источников питания это два разных комплекта.

Наконец, проверьте, сможет ли блок питания поддерживать работу видеокарту. Проверка того, сколько компьютер потребляет энергии без видеокарты, может быть затруднена, так как источник питания, который у вас есть, не будет постоянно работать с максимальной мощностью. Рекомендуется поддерживать уровень энергопотребления ниже 80% от максимальной мощности. К счастью, производители видеокарт упростили процесс проверки совместимости блока питания со своими видеокартами, указывая рекомендованную минимальную мощность.

Разъемы: видеокарта и материнская плата

Конечно, стоит проверить через какой разъем совмещают видеокарта и материнская плата.

Существует 3 типа:

1. Accelerated Graphics Port — уже устарел. Вы его можете повстречать только на стареньких компьютерах. Устаревший тип разъёма Accelerated Graphics Port
2. Peripheral Component Interconnect x1 (mini) — пропускная способность оставляет желать лучшего, мощную видеокарту подключать не стоит, он просто его не потянет. Тип разъёма Peripheral Component Interconnect x1 (mini)
3. PCI Express — каждая современная «материнка» оснащена данным разъемом. Достоинства: поддержка большинства мощных видеокарт. У данного типа есть свои версии: 2x, 3x, 4x.

Тип разъёма PCI Express поддерживает мощные видеокарты

Чтобы узнать версию вашего разъема, можно осмотрев материнку или зайдя на сайт производителя (вбить в поисковик модель «материнки», далее вам будет предоставлена вся необходимая информация).

На заметку! Если вы неопытный пользователь и не догадываетесь, как правильно подобрать устройство, то можно воспользоваться уже существующими утилитами, одна из которых — AIDA.
