Распиновка usb: расположение контактов и особенности классификации

Типы возможных разъемов и кабелей

Количество возможных разъемов USB 3.0 стало больше. Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стала самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.

В чем разница между USB Type C и другими стандартами

Прежде всего, стоит отметить, что в случае USB 2.0, 3.0, 3.1 и 3.2 интерфейс очень похож, в то время как USB тип C представляет собой разъём нового типа. Это связано с самым важным отличием от предыдущих версий – стандарт USB типа C не совместим с предыдущими разъемами, поэтому мы не можем подключить кабели USB типа A и B, которые были типичны для предыдущих стандартов. Это означает, что старые устройства нельзя подключить к разъёму USB типа C, и наоборот, новые кабели не будут соответствовать старым входам.

По сей день этот факт является источником критики нового стандарта. Тем не менее, он также имеет свои неоспоримые преимущества. Прежде всего, USB-разъем типа C занимает гораздо меньше места, он также симметричен – благодаря этому мы можем подключить штекер любой стороной, без нервного поиска правильной ориентации.

Чтё еще стоит упомянуть?

• Скорость передачи данных. Рост в два раза, по сравнению со стандартным USB 3.0. Кроме того, с помощью этого стандарта вы можете передавать видео в разрешении 4K со скоростью 30 кадров в секунду.
• USB Power Delivery. Это технология, благодаря которой мы можем заряжать устройства быстрее. До сих пор USB допускал зарядку током 0,5А. Теперь мы получаем силу до 5А и напряжение до 20В. Зарядка через USB типа C будет практически такой же эффективной, как при подключении зарядного устройства к розетке. Благодаря этому, мы сможем заряжать устройство, потребляющее до 100 Вт энергии.
• Практическое использование. Как мы уже упоминали, USB-разъём типа C является симметричным, поэтому кабель можно подключить с любой стороны, и он всегда будет совпадать. Благодаря его использованию мы можем одновременно отправлять и загружать информацию. Кроме того, с таким портом мы сможем избавиться от кабелей, соединяющих мониторы. Также стоит отметить, что новые штекеры тоньше и короче, что избавляет от многих физических проблем подключения.

В USB 2.0 имеется 4 контакта, в 3.0 – 9, а USB типа C – до 24. Кабель USB типа C имеет минимум 15 проводов, а штекер имеет размеры от 8,3 до 2,5 мм.

Стоит помнить, что некоторые устройства используют стандарт Thunderbolt 3, который также использует разъем USB типа C. Он позволяет, среди прочего, подключать внешние станции с графическими картами, поддерживает передачу изображений и построение массива памяти. Обеспечивает пропускную способность 40 ГБ/с.

Какая скорость передачи данных у USB4

Уже сейчас известно минимум о трех минимальных скоростных пределах стандарта USB4.

Самый скромный показатель – 10 Гб/с. Такая скорость станет минимальным порогом USB4 и будет нужна исключительно для работы в режиме обратной совместимости с портами предыдущих поколений.

В организации USB-IF заявили, что разъемов с такой низкой скоростью и сертификацией USB4 быть не должно.

Скорее всего, нижним порогом скорости будет 20 Гб/с. На данный момент производители называют этот стандарт USB4 Gen 2×2.

Максимальную скорость у первого поколения протокола зафиксируют на уровне 40 Гб/с. Сейчас такой стандарт принято называть USB4 Gen 3×2.

Скорее всего, к началу продаж моделей с USB4 названия поколений приведут к более понятному для покупателей формату.

Распиновка USB на материнской плате

В материнке может быть от 4 до 8 USB-портов. Сзади корпуса системника обычно расположены 2 или 4. В плате может быть спецификация любого уровня, включая USB 1.0 и далее.

Как выглядит распайка для спецификации USB второго поколения в цвете:

Распайка USB 2.0 на материнской плате в цвете

Разъемы красного цвета – питание, белые и зеленые – данные (+ и — соответственно), черные и серый номер 10 – заземление.

Как это выглядит:

Фото USB кабеля на материнской плате

Для 3.0 в цвете и подробно в таблице:

Распиновка USB 3.0 по цветам на материнской плате

Аналогично с цветами остальных проводов, кроме желтого, синего, оранжевого и фиолетового. Это передача высокоскоростных данных.

Как выглядит USB 3.0 в плате:

USB 3.0 на материнской плате

Так как в мире еще не придумали единого стандарта изготовления материнских плат, цель любого из проводов одного бренда может заведомо отличаться от другого. Поэтому в современных корпусах системников предусмотрены разъемы для любого USB-коннектора.

Обратная совместимость

Физический разъем USB-C не имеет обратной совместимости, в отличие от основного стандарта USB. Вы не можете подключить старые USB-устройства к современному крошечному порту USB-C, а также не можете подключить разъем USB-C к более старому и большему USB-порту. Но это не значит, что вам нужно выбросить все старые периферийные устройства. USB 3.1 по-прежнему обратно совместим со старыми версиями USB, поэтому вам просто нужен физический адаптер с разъемом USB-C на одном конце и более старым USB-портом на другом конце. Затем вы можете подключить свои старые устройства непосредственно к порту USB Type-C.

На самом деле, многие компьютеры в ближайшем будущем будут иметь как порты USB Type-C, так и более крупные порты USB Type-A, как, например, Chromebook Pixel от Google. Вы сможете постепенно переходить со старых устройств на новые периферийные устройства с разъёмами USB Type-C. Даже если вы получите компьютер только с портами USB Type-C, как новый MacBook от Apple, адаптеры и концентраторы восполнят этот пробел.

Что такое USB OTG?

Это стандарт, который позволяет портативным и мобильным устройствам выступать в качестве хостов.

Допустим, есть внешний накопитель, ноутбук и смартфон. Что нужно сделать, чтобы скопировать файлы с диска на телефон? Проще всего переместить их с внешнего накопителя на лэптоп, а с него — на смартфон. USB OTG позволяет подключить диск непосредственно к телефону, тем самым обойдя необходимость в посреднике.

И это еще не все! Существует множество других способов использования OTG. К смартфону можно подключить любое устройство USB, будь то флеш-накопитель, беспроводная мышь, клавиатура, наушники, кард-ридеры, игровые контроллеры и т. д.

Стандартизация USB

Пробные спецификационные стандарты были представлены в конце 1994 г. Далее в течении года выпускалось еще несколько версий, и 15 января 1996 года был презентован стандарт USB 1.0. Он характеризовался двумя видами обмена данными: высоким проходным каналом до 12 Мбит/с и низким – 1.5 Мбит/с. При высокой проходимости длина USB кабеля составляла 3 м, а при низком – 5 м. Напряжение для подключаемых устройств было определено в 5 В с максимальным током – 500 мА. Подключить можно было до 127 гаджетов. При этом все они могли функционировать с различным пропускным стандартом.

В сентябре 1998 г. была проведена работа над обнаруженными ошибками, увеличена скорость до 15 Мбит/с, и получила путевку в жизнь USB-версия 1.1.

Начало 2000 года ознаменовалось выходом интерфейса USB поколения 2.0. Был введен скоростной режим обработки и трансляции данных. USB 2.0 получил три вида пропускной способности:

• от 10 до 1500 Кбит/с использовалась для эксплуатации клавиатурами, мышами и игровыми гаджетами;
• от 0.5 до 12 Мбит/с зарезервировали различные видео и аудиосредства;
• от 25 до 480 Мбит/с работала с жесткими дисками (HDD) и обработкой видеопотоков.

Совместимость интерфейсов

USB-разъемы одного вида различают по выпускаемой версии. Интерфейс стандарта 3.0 предлагает скорость передачи данных до 1 Гбит/сек. Стоимость 3-го стандарта на порядок выше второго, но пользователи останавливают выбор на нем, так как в стандарте 3.0 увеличена скорость передачи.

Интерфейсы совместимы, но работают с ухудшением качества и эффективности. Например, если вставить кабель 2.0 в порт 3.0, то передатчик будет работать со скоростью 2.0. Такое наблюдается и в обратную сторону.

Поэтому для правильного применения ЮСБ стандарта 3.0 нужен разъем в компьютере с такой же скоростью. Иначе деньги будут отданы зря. Скорость обмена информацией не изменится.

USB – последовательная универсальная шина, позволяющая устройству связываться с компьютером. Типы USB зависят от выполняемого кабелем функционала. К выбору кабеля нужно отнестись внимательно, от этого зависит скорость устройства.

Распиновка micro-USB 3.0 |

В этой статье будет показана распиновка (распайка) micro-USB 3.0. Кроме того, разберем все контакты (пин) данного разъема, а также их цвета и назначение. Не стоит объяснять, что разъем micro-USB 3.0 является модификацией разъема USB 3.0. Каждый контакт разъема имеет такое же назначение, как и в USB 3.0. Каждый провод с этим назначением имеет тот же цвет, как и у базового разъема USB 3.0. Однако это не просто разъем в единственном числе. Существует несколько видов разъема с одним общим названием micro-USB 3.0. Они различаются не только распайкой, но и формой. Обозначения у них тоже разные. Рассматривать распиновку микро USB 3.0 начнем с коннектора (штепселя) USB 3.0 Micro-B.

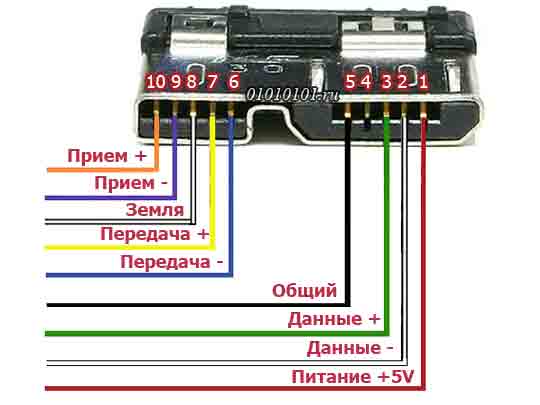

Распиновка USB 3.0 Micro B в цвете

 На рисунке ниже показан основной компонент, но он не единственный. Глядя на него, несложно догадаться, что он заметно отличается от micro-USB 3.0. Это не только дополнительное количество проводов и контактов, но и сама форма. Уже можно понять, что такой коннектор не получится вставить в гнездо micro-USB 2.0. Контакты 1, 2, 3, 5 имеют то же назначение и совпадают по цветам с контактами micro-USB 2.0.  Что касается остальных контактов, то они служат для скоростной передачи и приема данных (SuperSpeed). Цвета на рисунке совпадают со стандартными цветами в действительности. В таблице помещены не только цвета проводов и их назначение, но и название.

Таблица контактов USB 3.0 Micro B

 Если сравнить распиновку USB 3.0 Micro B с распиновкой USB 3.0, то можно заметить, что добавился еще один контакт. Во всех типах разъемов контакт №4 (пин) отвечает за идентификацию устройств, способных соединяться друг с другом без участия компьютера (on the go). Невольно возникает вопрос о том, что раз есть USB 3.0 Micro-B, то должен быть и коннектор USB 3.0 Micro-A. Есть ли такой тип разъема, и чем он отличается от USB 3.0 Micro-B, сейчас будем разбираться.

Чем отличается USB 3.0 Micro B от USB 3.0 Micro A

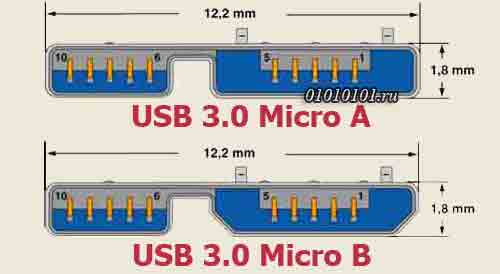

 На рисунке ниже приведены оба вида «штепселей» USB 3.0 Micro и даже с размерами. Как видно из рисунка, основным отличием является форма разъема. У USB 3.0 Micro B края более срезаны, чем у USB 3.0 Micro A. Стало быть, штекер USB 3.0 Micro A не имеет возможности быть вставленным в любое гнездо micro-USB 3.0.  Теперь о четвертом контакте (ID). Стоит дополнить, что четвертый контакт (пин) в разъеме USB 3.0 Micro B не задействован. Но это в вилке Micro-B. В розетках контакт №4 будет использован для режима хост/клиент. Также в таблице не указана оплетка (Shell), являющаяся экраном разъема, но это уже как само собой…

Распиновка розетки USB 3.0 Micro B в цвете

 Разобравшись со штекерами, переходим к гнездам micro-USB 3.0. Для начала рассмотрим гнездо USB 3.0 Micro B. Оно более усеченное в том смысле, что в него не удастся вставить штекер USB 3.0 Micro A. Цвета и назначение контактов у розетки такие же, как и у USB 3.0 Micro B штекера. Правда, не удивительно почему-то… Скорее всего потому, что это две части одного целого, и одно в другое вставляется. Но хоть и тиха украинская ночь, а табличка все же размещена под рисунком.

Таблица контактов USB 3.0 Micro B гнезда

Распиновка розетки USB 3.0 Micro AB

 Уже по названию понятно, что гнездо USB 3.0 micro-AB универсально, так как подходит к обоим штепселям (Micro-A и Micro-B). Таким гнездом будут оснащены мобильные устройства. Думаю, что и таблицу размещать не стоит, поскольку разницу в распайке составляет только контакт ID (4). Поэтому ограничимся только визуальным рисунком, чтобы было понятно, что в это устройство можно вставить оба штекера (Micro-A и Micro-B).  Однако стоит добавить, что разъем такого типа применяется, только если устройство поддерживает стандарт On-The-Go (OTG). Такое гнездо можно использовать не только для соединений разъемов USB 3.0 Micro-A и USB 3.0 Micro-B, но и таких разъемов, как USB 2.0 Micro-A либо USB 2.0 Micro-B. Ну а о том, что к гнездовому разъему USB 2.0 Micro-AB не подойдут штекера USB 3.0 Micro и так понятно. Теперь, зная распиновку (распайку) micro-USB 3.0, а также всех остальных видов распиновки USB 3.0, можно смело приступать к изготовлению (или ремонту) всевозможных переходников USB 3.0. Чем мы и займемся в ближайшем будущем. Успехов в творчестве!

Что такое разъем USB?

По своей сути это коннектор со множеством возможностей, начиная от USB питания до передачи сложных информационных данных. Подобный кабель заменил ранее использовавшиеся варианты соединения с компьютером (порты PS/2 и т.п.). Применяется он на сегодняшний день для всех устройств, подключаемых к персональному компьютеру, будь то мышь, флешки, принтер, камера или модем, джойстик или клавиатура — кабели USB стали действительно универсальными.

Различают три вида подобных разъемов:

• 1.1 — его предназначение — устаревшие уже периферийные устройства с возможностью передачи информации лишь в полтора мегабита в секунду. Конечно, после небольшой доработки производителем скорость передачи поднялась до 12 Мбит/сек, но с более высокоскоростными вариантами все же конкуренции он не выдержал. Еще бы, когда у компании Apple уже был разъем, поддерживающий 400 Мбит/сек. Сейчас такие виды тоже есть, но их очень мало, так как давно появились более быстрые USB провода, мини USB, да и вообще, скорость USB в жизни человека занимает особое место. Все куда-то торопятся, спешат жить, есть люди, которые практически не спят, а потому, чем быстрее скачивается информация, тем предпочтительнее коннектор, не так ли?
• 2.0. В конце прошлого века в свет вышло второе поколение подобных разъемов. Вот тут уже производитель постарался — скорость передачи выросла почти до 500 Мбит/сек. А предназначался он, в основном, для усложненных гаджетов, вроде цифровой видеокамеры.
• 3.0 — вот это уже действительно высокие технологии. Предельная скорость передачи данных в 5 Гбит/сек обеспечила этому USB разъему спрос, который практически свел на ноль первую и вторую версию. В третьей серии увеличено количество проводов до девяти против четырех. Однако сам коннектор не видоизменен, а потому с ним можно по-прежнему использовать виды первой и второй серий.

Основные отличия разъёмов Micro и Mini USB

На первый взгляд данные разъёмы очень похожи. И действительно, большая часть характерных особенностей основных параметров данных видов совпадает.

Но при внимательном осмотре можно заметить такие отличия:

1. Разъём USB Mini имеет большие размеры относительно разъёма USB Micro.
2. Наличие защёлок специального предназначения на задней стороне разъёмов USB Micro.

Многие пользователи уже убедились, что удобнее всего иметь у себя в наличии не один вид разъёмов, а несколько, потому что различные виды устройств имеют разные виды подключения разъёмов USB.

К единому стандарту производители устройств к сожалению, еще не пришли, и скорее всего не придут еще долго, ведь каждый тип разъема USB имеет свое назначение.

USB Type-C: в чём преимущества?

Переход с micro-USB на USB Type-C – это новый тренд рынка мобильной электроники! Производители активно осваивают технологию и оснащают свои флагманские модели усовершенствованными разъёмами для зарядки и передачи данных

USB Type-C долго ждал «в тени»: разъём был создан ещё в 2013 году, однако только в 2016-м лидеры рынка обратили на него внимание

Выглядит USB Type-C так:

В чём же заключаются преимущества Type-C перед привычным всем micro-USB?

• Высокая скорость передачи данных. Пропускная способность Type-C равняется 10 Гб/сек (!). Но это только пропускная способность: в действительности на такую скорость смогут рассчитывать лишь владельцы смартфонов со стандартом USB 3.1 – например, Nexus 6P и 5X. Если гаджет использует стандарт USB 3.0, скорость окажется на отметке примерно в 5 Гб/сек; при USB 2.0 передача данных будет происходить существенно медленнее.
• Быстрая зарядка. Продолжительность процедуры зарядки смартфона зависит от потенциального количества Вт, которые поставляются разъёмом. USB стандарта 2.0 способно подавать всего 2.5 Вт – оттого зарядка и длится часы. Разъём USB Type-C обеспечивает 100 Вт – то есть в 40 раз (!) больше. Любопытно то, что передача тока может происходить в обе стороны – как к хосту, так и от него.
• Симметричность коннектора. Если у коннектора micro-USB есть верх и низ, то коннектор Type-C симметричен. Какой стороной его вставлять в разъём, значения не имеет. С этой точки зрения технология USB Type-C похожа на Lightning от Apple.

Достоинством Type-C является также небольшая величина разъёма – всего лишь 8.4×2.6 миллиметра. По этому критерию технологии micro-USB и USB Type-C схожи.

У USB Type-C есть и недостатки, один из которых более чем существенный. Из-за нерегулируемой работы коннектора зарядка запросто может «поджарить» мобильное устройство. Такая вероятность не является чисто теоретической – возгорания случались и на практике. Именно по этой причине распространение неоригинальных, «кустарных» кабелей и зарядок USB Type-C запрещено.

Разъём USB Type-C уже установлен на следующих мобильных устройствах: Microsoft Lumia 950XL, G5 SE, HTC 10 Lifestyle, Huawei Honor 8, Asus Zenfone 3.

Чем отличается USB4 от USB 3.2

Именно USB 3.2 gen 2х2 является последней распространенной ревизией используемого универсального стандарта. С ним и сравним новый USB4.

Максимальная скорость передачи данных вырастет в два раза. USB 3.2 может выдавать до 20 Гб/с, а USB4 – до 40 Гб/с.

Используемый сегодня стандарт позволяет через один порт выводить изображение на один монитор с разрешением до 4K. Новый USB4 сможет передавать по одному порту картинку сразу для двух 4K дисплеев.

Одновременной с передачей сигнала на два монитора USB4 позволит передавать данные и осуществлять зарядку гаджета.

Еще новый стандарт включает поддержку внешних видеокарт eGPU.

Стандарт USB4 по многим параметрам схож с Thunderbolt 3. Вот только поддержка Thunderbolt 3 есть не во всех USB 3.2 девайсах, а для USB4 это уже необходимый минимум.

Характерные особенности основных трёх версий USB разъёмов

Первая версия USB разъёмов (1.1). Её Характерной особенностью является очень маленькая скорость, при которой вся информация передаётся с большой задержкой.

Скорость передачи составляет 12 Мбит/с. Его основное предназначение – это применение для взаимосвязи устройств.

Вторая версия USB разъёмов (2.0).

Характеризуется скоростью передачи данных 480 Мбит/с. Это соответствует скорости в 48 Мбайт/с.

Основная часть всех современных технических приборов и устройств приспособлены к применению именно этой версии. Она наиболее популярна и известна, а поэтому пользуется спросом на рынке электротоваров.Правда по причине множества факторов настоящая скорость этого стандарта не бывает больше 30 – 33 Мбайт/с.

Так как последние выпуски жёстких дисков, к примеру, SSD, разработаны для чтения информации со значительно большей скоростью (почти в 4 раза), то эта версия стандарта задерживает действие новых моделей накопителей.

В этом виден основной недостаток свойств разъёмов USB 2.0. Но несмотря на это определённые устройства вполне совместимы с этой версией разъёмов: мышки, клавиатуры, сканеры и принтеры.

Третья версия USB (3.0).

Данная версия характеризуется скоростью передачи информации – 5 Гбит/с – что считается достаточно высоким показателем.

Такая скорость соответствует 500 Мбайт/с.

Это намного выше показателей скорости винчестеров последнего поколения (150 – 170 Мбайт/с).

Разъёмы USB 3.0 для их распознавания специально маркируются синим цветом.

Итерации разъема USB

USB 1.1 появился, предоставив подключение по принципу «включай и работай», которое поддерживает скорость от 1,5 Мбит/с до 12 Мбит/с. USB 1.1 не был «демоном скорости», но его было достаточно для работы с компьютерными мышами, клавиатурами, модемами и другими медленными периферийными устройствами.

USB 2 поднял скорость до 480 Мбит/с. Несмотря на то, что достичь максимальной скорости было сложно, это было значительное улучшение. Внешние жесткие диски с использованием USB 2 стали популярным способом расширения хранилища. Улучшенная скорость и пропускная способность сделали USB 2 хорошим выбором для многих других периферийных устройств, включая сканеры, камеры и видеокамеры.

USB 3 обеспечил новый уровень производительности благодаря новому методу передачи данных Super Speed, который дает USB 3 теоретическую максимальную скорость 5 Гбит/с.
При реальном использовании ожидаемая максимальная скорость 4 Гбит/с, а скорость непрерывной передачи 3,2 Гбит/с.
Это достаточно быстро, чтобы не дать большинству современных жестких дисков переполнить соединение данными. И этого достаточно быстро для использования большинства твердотельных накопителей на основе SATA, особенно если внешний корпус поддерживает UASP (USB Attached SCSI Protocol).
Высокая скорость – не единственное улучшение USB 3

Он использует два однонаправленных канала передачи данных, один для передачи и один для получения, поэтому вам больше не нужно ждать очистки шины перед отправкой информации.

USB 3.1 Gen 1 имеет практически те же характеристики, что и USB 3, но может быть объединен с разъемом USB Type-C (подробности ниже) для обеспечения до 100 Вт дополнительной мощности и возможности передачи видеосигналов DisplayPort или HDMI.

USB 3.1 Gen 2 удваивает теоретическую скорость передачи USB 3.0 до 10 Гбит/с, что соответствует скорости передачи оригинальной спецификации Thunderbolt. USB 3.1 Gen 2 можно комбинировать с новым разъемом USB Type-C, чтобы включить возможности подзарядки, а также DisplayPort и HDMI видео.

USB Type-C (также называемый USB-C) – это механический стандарт для компактного порта USB, который можно использовать (но не обязательно) со спецификациями USB 3.1 Gen 1 или USB 3.1 Gen 2.
Характеристики порта USB-C и кабеля допускают обратимое соединение, поэтому кабель USB-C можно подключать в любой ориентации. Это значительно упрощает подключение кабеля USB-C к порту USB-C.
Он также имеет возможность поддерживать большее количество линий передачи данных, обеспечивая скорость передачи данных до 10 Гбит/с, а также поддерживает видео DisplayPort и HDMI.
И последнее, но не менее важное: USB-C имеет большую мощность (до 100 Вт), что позволяет использовать порт USB-C для питания или зарядки большинства ноутбуков.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно защищенных от изоляции проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

• красным;
• белым;
• зеленым;
• черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и стриппер для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.
