Распиновка мини джека (mini jack 3.5 mm) + пайка (ремонт)
Содержание:
- Штекер на четыре жилы
- Подключаем переднюю аудио панель разъемов к разным моделям материнских плат
- Основные сведения: как делается распайка XLR кабелей и разъемов
- Коннекторы и их маркировка
- Особенности USB-наушников
- Паяльник.
- Типы штекеров и область применения
- Провода гарнитуры с экраном
- Дополнительно про цвета проводов в наушниках
- Как прозвонить провода
- Как припаять провод к динамику наушника
- Штекер на четыре жилы
- Схемы распиновки гарнитуры с микрофоном
- Разъём «джек» (TRS, TRRS)
- Распайка проводов наушников
- Подключение к F_audio
- Виды разъемов
- Чиним разъем гарнитуры или пять проводков на четыре контакта
- Как проверить распиновку на нестандартном разъеме
- Схемы распиновки по производителям
- Подключение USB передней панели к материнской плате
- Определение проблемы
Штекер на четыре жилы
Здесь есть два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.
Подключаем переднюю аудио панель разъемов к разным моделям материнских плат
Привет, друзья! На фронтальной панели у многих моделей корпусов можно увидеть не только порты USB, но и пару аудио выходов. Такая компоновка удобна тем, что можно быстро подключить наушники и микрофон, и при этом не нужно искать их на задней панели (что особенно актуально если системный блок расположен не слишком удачно).
p, blockquote 1,0,0,0,0 –>
Однако при сборке системного блока эти порты, как и все прочее, нужно правильно подключить, иначе нормально функционировать они не будут. Вопреки заблуждению, сделать это гораздо проще, чем кажется.
p, blockquote 2,0,0,0,0 –>
Сегодня я расскажу о подключении передних аудио разъемов к материнской плате производства ASUS, Gigabyte, MSI, Asrock и других популярных брендов. Хочу сразу же уточнить, что несмотря на обилие моделей, распиновка здесь стандартизирована, а непонятные моменты можно уточнить в инструкции к материнке.
p, blockquote 3,0,1,0,0 –>
Основные сведения: как делается распайка XLR кабелей и разъемов
Современные 3-контактные кабели XLR представляют собой симметричный разъем, то есть имеют три провода: положительный, отрицательный и заземляющий. В большинстве обычных устройств контакт 1 является заземленным, контакт 2 — положительным (как указано в AES14-1992, обычно называется «контакт 2 горячий»), а контакт 3 — отрицательным.
При подключении разъема к кабелю контакты 2 и 3 будут соединены с соответствующими положительными и отрицательными проводами, а экран кабеля будет соединен с контактом 1. Есть некоторые исключения из этого правила, особенно при работе с некоторыми старыми частями оборудования, но это выходит за рамки данной статьи. По крайней мере, все современные 3-контактные кабели XLR всегда подключены ко второму «горячему» положительному выводу.
Рекомендации распайки XLR и примечания
По моему опыту, создание и пайка кабелей XLR является отличным вариантом для тех, кто только учится пайке. Помню, когда я впервые собрал такое устройство, мне тогда было около 16 лет, и я продолжаю делать это и по сей день. В основном потому, что мне часто приходится строить что-то, чтобы заказать или отремонтировать поврежденный кабель. Все компоненты относительно большие, что упрощает процесс пайки для тех, кто еще не привык к такой работе, а в случае ошибки замена поврежденных разъемов обходится недорого.
Тем не менее, я рекомендую приобрести паяльник с регулируемой температурой, так как он снижает риск случайного плавления пластмассовых компонентов и гарантирует наличие достаточного количества тепла для плавления припоя. Я также рекомендую использовать более тонкую толщину припоя (я использую 0,8 мм), потому что с ним легче работать и он быстрее плавится.
Ниже приведен список всего, что нужно для начала, но это приведено в качестве примера. У вас могут быть другие предпочтения:
- Цифровая паяльная станция
- Инструменты для зачистки и резки проволоки
- Резак для алюминиевых, медных, коммуникационных кабелей
- Диагональные фрезы
- Круглые клещи
- Универсальный нож
- Светодиодная лампа с увеличительным стеклом. Держатель лупы с зажимом для крокодила — для пайки
- Зажигалка
Микрофонный кабель состоит из трёх основных компонентов:
- Медные проводники — это проводники, через которые будет проходить звук, преобразованный в электрический импульс. В этом случае медь является лучшим проводником как с точки зрения проводимости и цены, так и с точки зрения прочности и пластичности. Еще одним преимуществом меди, используемой для кабелей этого типа, является возможность ее легкой пайки как единственного способа соединения сердечника и соединительных элементов. Следует помнить, что чем меньше его сопротивление и длина, тем меньше потеря слабого импульса, идущего от микрофона к принимающему устройству, которым может быть микшер или предусилитель. Провода имеют многожильную конструкцию, так как они менее склонны к переломам во время изгибов.
- щит. Плотность и качество оплетки непосредственно влияют на защиту от помех и прохождение сигнала через сердечники без внешних искажений. Щит может быть изготовлен из луженой меди и нелуженой меди.
- Изоляция каждого проводника. Он изготовлен из пластмассы с диэлектрическими свойствами, чтобы медные проводники не касались друг друга и не подвергались электрическому воздействию. Наиболее распространенной изоляцией является ПВХ-изоляция, потому что она очень устойчива к изгибам, температурным воздействиям и имеет отличные изоляционные свойства.
трехконтактный разъём XLR. Этот стандартный разъем используется для подключения микрофонов. Два контактных элемента несут звуковую информацию, а третий подключен к корпусу, который при оптимальной установке заземлен.
Коннекторы и их маркировка
Сегодня большинство корпусов укомплектовано готовым коннектором, который обычно маркируется AC’97 или HD Audio (зависит от используемого материнской платой драйвера). Однако это не всегда так: в некоторых корпусах каждый кабель идет отдельно и имеет соответствующую маркировку:
p, blockquote 8,0,0,0,0 –>
- Mic In (Mic Data) + Gnd – спаренный, сигнал микрофона;
- Mic Power – одиночный, питание микрофона;
- R Out (Ear R) + R Ret – правый канал, спаренный;
- L Out (Ear L) + L Ret – левый канал, спаренный;
- Пара одиночных Gnd или Ground – заземление.
При неправильном подключении, ничего страшного с вашим ПК не случится, просто не будут работать аудио разъемы на передней панели. Также учитывайте, что для использования такой функции в компьютере, материнская плата должна быть оборудована интегрированной звуковой картой.
p, blockquote 10,0,0,0,0 –>
p, blockquote 11,0,0,1,0 –>
Как видите, в подключении передних аудио выходов, нет ничего сложного, и если вы при сборке компьютера добрались уже до этого этапа, он не вызовет особых затруднений. Также советую ознакомиться как подключить правильно жесткий диск и кулер к материнской плате , если нет свободных разъемов.
p, blockquote 12,0,0,0,0 –>
Про подключение ДВД привода к материнской плате, можно прочитать тут .
p, blockquote 13,0,0,0,0 –>
p, blockquote 14,0,0,0,0 –> p, blockquote 15,0,0,0,1 –>
Особенности USB-наушников
Отдельный вид проводных наушников – это устройства, подключаемые к порту USB. Такой порт, как и линейный выход, сегодня можно найти практически на любом источнике звука – ими издавна оборудуются все компьютеры и ноутбуки, поскольку именно через этот порт передается информация с переносных flash-носителей.

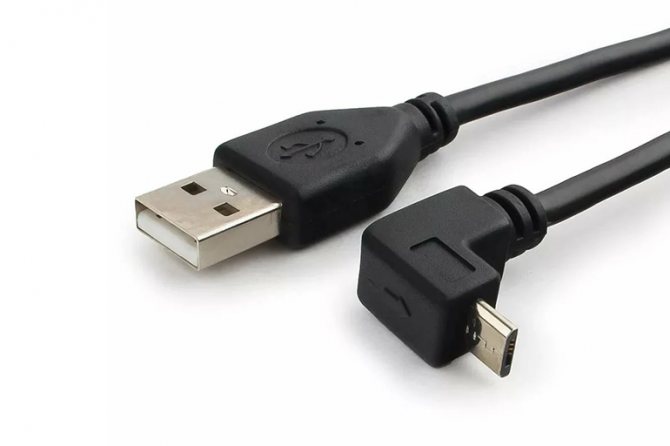

Раньше USB можно было найти только на компьютерах, но сегодня такие порты ставятся и на даже самые дешевые LCD-телевизоры, большую часть музыкальных центров, некоторые планшеты. А на телефонах можно найти порт micro-USB, к которому соответствующие наушники могут быть подключены либо напрямую (не все модели), либо через подходящий переходник.
Использование USB-наушников именно в связке с телефоном оправдано больше всего. Это связано со следующими особенностями этих устройств:
- В отличие от обычных наушников, USB-устройства являются активными. Звук в них мощнее и чище за счет наличия встроенного усилителя. Некоторые модели телефонов и плееров, конечно, имеют дополнительный усилитель, но крайне редко, а стандартного некоторым пользователям не хватает. Выносной же усилитель не только усложняет систему, но и вызывает неудобство – его просто-напросто некуда положить, выходя из дома.
- Нет нужды во встроенной звуковой карте, поскольку на борту наушников есть своя микросхема с аналогичным функционалом. Это бывает очень полезно – на не самых качественных телефонах встроенная акустика имеет свойство ломаться, а ремонт встает в сумму, сходную, а то и превосходящую стоимость самого телефона. Кроме того, встроенная звуковая карта может обрабатывать звук лучше.
- Не нужен акустический разъем – если он сломался, вы не лишитесь возможности пользоваться наушниками.
- Возможно параллельное воспроизведение звука через динамик и наушники – так, можно назначить музыку на наушники, а уведомления и звонки оставить на встроенном динамике.
Есть, конечно, у USB-наушников и минус – так, они весьма активно потребляют энергию. Через порт идет ток мощностью около 5 вольт – обычная батарея за счет этого может разрядиться довольно быстро. Такой проблемы, конечно, не возникает при подключении наушников к компьютеру или другой стационарной технике.
Паяльник.
Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.
На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.
В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.
Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.
Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.
После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.
Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.
Ваш паяльник готов к работе.
Типы штекеров и область применения
В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:
- Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
- Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
- Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.
По количеству выходов (pin) «джеки» подразделяются на:
- Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
- Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
- Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
- Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.
Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.
Провода гарнитуры с экраном
Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.
В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».
Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:
Как видим желтый провод ненормально толст. Раскручиваем его:
Под ним скрывается синенький проводочек микрофона.
Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.
Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:
Дополнительно про цвета проводов в наушниках
О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)
К штекеру наушников может приходить разное количество проводов:
- 2 провода (для моно-наушников);
- 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
- 4 провода (для стерео-наушников);
- 5 или 6 проводов (для стерео-гарнитуры с микрофоном).
2 провода
Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.
3 провода
От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:
Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:
Чаще всего провода покрывают лаком разного цвета:
- красный – правый канал;
- зеленый, синий или белый провод – левый канал;
- бесцветный лак – общий провод (масса).
Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:
Смотрим, как правильно припаять провод к наушникам (3 провода):
4 провода
Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.
Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):
В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:
А вот как припаять наушники к такому джеку:
Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.
Схематично это можно обозначить так:
А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):
Подробная инструкция по замене штекера для наушников с микрофоном приведена в
этой статье
Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.
5, 6 и более проводов
В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.
Короче, если вы распотрошили ваш кабель и он выглядит как-то так:
или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.
Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).
После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.
Удачи!
Как прозвонить провода
Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:
- Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
- Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.
Наши действия будут отличаться, в зависимости от количества проводов:
- Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
- Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
- Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.
Как припаять провод к динамику наушника

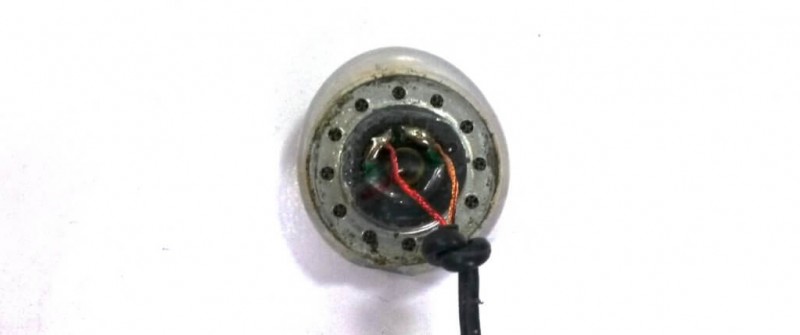

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.
Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия
Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.
Что делать, если провод оборвался внутри наушника
Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

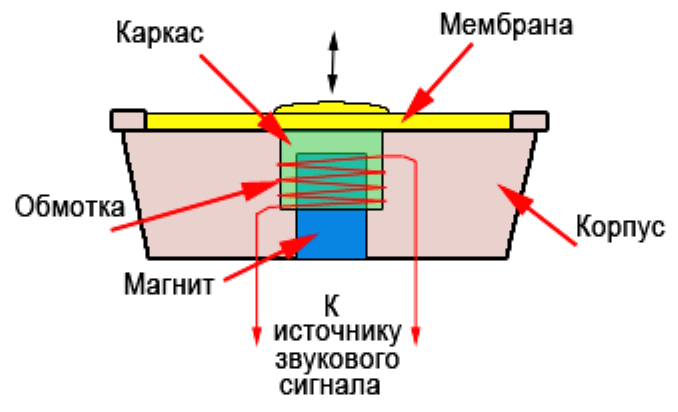

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.
Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки
Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином
Штекер на четыре жилы
Здесь есть два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.
Схемы распиновки гарнитуры с микрофоном
Распиновка бывает разной, многое зависит от наушников. Блоки имеют от 2 до 4 элементов, каждая часть передает свой сигнал. Например, соединительный блок имеет 2 элемента, он снабжен одним проводом, который предназначен для микрофона.
Если есть 3 элемента, то присутствуют 3 провода:
- правый;
- левый;
- общий.
В гарнитуре 1-й канал соединяют с правым наушником, 2-й канал – с левым, общий курирует фиксацию контактов.
К штекеру тянут кабель, в центре его разделяют на 2 провода, каждый идет к своему наушнику. Блок имеет 4 элемента. В подобной комбинации его дифференцируют на 2 вида. 1-й блок состоит из 4 проводов (чаще всего так бывает в телефонах, планшетах, плеерах). Каналы разделяют на левый, правый, общий и микрофон.
Все современные модификации телефонов оснащены штекерами, в которых 4 элемента (фиксируют с наушниками и микрофоном).
Распиновку делают по одинаковой схеме у таких аппаратов:
- “Эппл”;
- “Самсунг”;
- “Леново”.
Разъём «джек» (TRS, TRRS)
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.
TRS значит: Tip — наконечник, Ring — кольцо, Sleeve — гильза.
Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».
Количество контактов ▼
• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением. • 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках. • 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов. • 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.
Типоразмеры ▼
• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников) • 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК) • 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)
Если размер штекера не подходит под размер гнезда, нужен переходник ▼
Распайка проводов наушников
Для работы стандартных наушников необходимо 3 провода, подсчет ведут от острого конца к кабелю. В некоторых моделях бывает по 4 элемента, разбитых на пары. Провода одинаковых цветов припаивают вместе. Демонтировать их с соединением jack несложно. Элементы прикрепляют к намеченным местам, которые находят, используя тестер. Jack 2.5 отличается только в точке разъема, но алгоритм совпадает. Micro и mini-USB бывают в мобильных девайсах, фиксируются они конгруэнтно.
Необходимое оборудование
Для распайки необходимы инструменты:
- средней мощности паяльник (до 25 Вт);
- припой;
- канифоль;
- мультиметр;
- плоскогубцы;
- лезвие;
- ножницы маникюрные;
- острый нож;
- небольшая отвертка;
- наждачное полотно.
В начале работы тестируют разъем, он должен соответствовать тому, который демонтируют.
Алгоритм действий
Восстановление наушников делают в такой последовательности:
- Старый разъем удалить (отступ от основания до 1 см).
- Аккуратно срезать изоляционный слой. Видны будут 4 провода, 2 из них цветные, 2 будут без изоляции.
- Соединительные элементы зачистить от лака, использовать лезвие, наждачную бумагу.
- Экран обоих каналов скрутить между собой. При таких обстоятельствах достаточно будет снять изоляцию, она нанесена в виде лака.
- Демонтировать разъем, продеть в основании провод от наушников.
- Концы припаять к разъему, произвести проверку.
- Активировать соединительный блок.
- Протестировать наушники.
Если гарнитура функционирует в штатном режиме, тогда разъем надо собрать.
Иногда возникают ситуации, когда работает только 1 наушник. В таких случаях необходимо:
- Зафиксировать кабель на специальном зажиме (расположен там же, куда припаивают общий элемент).
- Установить изолированный кабель (сделать обжим с использованием пассатижей).
- Контакты плотно обмотать изоляционной лентой или скотчем небольшой ширины, чтобы избежать механических повреждений.
Если нужно припаять 4 конца (четвертый для микрофона), то алгоритм будет тот же.
Если какой-то из динамиков не работает, возможны следующие причины:
- Неправильная пайка (проверить).
- У основания часто бывает разрыв. Это место нужно протестировать.
- В основании поврежден разъем.
Работы по распайке технически просты, выполнить их способен даже новичок.
Как включить микрофон на наушниках
Как подключить наушники от телефона к компьютеру как микрофон
Как почистить микрофон на телефоне
Способы подключения блютуз гарнитуры к ноутбуку
Подключение к F_audio
Непрочитанное сообщение Kser » 08 авг 2009, 09:09
Непрочитанное сообщение Kser » 08 авг 2009, 17:58
Ну например так :
For AC’97 Front Panel Audio Pin No. Definition 1 MIC __________________________________ mic_in 2 GND__________________________________ GND 3 MIC Power 4 NC 5 Line Out (R)___________________________ R-OUT 6 NC 7 NC 8 No Pin 9 Line Out (L)___________________________ L-OUT 10 NC
А остальные некуда втыкать.
Но лучше : For HD Front Panel Audio: Pin No. Definition 1 MIC2_L_____________________ mic_in 1 2 GND _______________________ GND 3 MIC2_R_____________________ mic_in 2 4 -ACZ_DET 5 LINE2_R_____________________ R-OUT 6 GND _______________________ GND 7 FAUDIO_JD 8 No Pin 9 LINE2_L_____________________ L-OUT 10 GND
А что такое -ACZ_DET и FAUDIO_JD честно говоря не знаю и будет ли без них нормально работать – тоже не знаю.
Ну например так :
For AC’97 Front Panel Audio Pin No. Definition 1 MIC __________________________________ mic_in 2 GND__________________________________ GND 3 MIC Power 4 NC 5 Line Out (R)___________________________ R-OUT 6 NC 7 NC 8 No Pin 9 Line Out (L)___________________________ L-OUT 10 NC
А остальные некуда втыкать.
Но лучше : For HD Front Panel Audio: Pin No. Definition 1 MIC2_L_____________________ mic_in 1 2 GND _______________________ GND 3 MIC2_R_____________________ mic_in 2 4 -ACZ_DET 5 LINE2_R_____________________ R-OUT 6 GND _______________________ GND 7 FAUDIO_JD 8 No Pin 9 LINE2_L_____________________ L-OUT 10 GND
А что такое -ACZ_DET и FAUDIO_JD честно говоря не знаю и будет ли без них нормально работать – тоже не знаю.
Непрочитанное сообщение Kser » 08 авг 2009, 19:31
Непрочитанное сообщение Jora » 11 окт 2012, 22:54
Всем привет есть проблемка как уже все поняли в f_audio
hd audio 1) MIC2_L 2) GND 3) MIC2_R 4) -ACZ_DET 5) Line2_R 6) FSENSE1 7) FAUDIO_JD No Pin 9) LINE2_L 10) FSENSE2 ________________ 1) MIC 2) GND 3) MIC Power 4) NC 5) Line Out(R) 6) NC 7) NC No Pin 9) Line Out (L) 10 NC ____________________ проводник на переднюю панель EAR_R EAR_L GND LINE_L LINE_R MIC_IN MIC_МСС Дело обстоит таким образом – приобрел куллер а его не впехнеш так просто пришлось снимать мать и штекера , в общем как видите мучаюсь с установкой установил ПОВОДНИК так :
1 )MIC_IN 2) GND 3) MIC МСС 4) — 5) EAR_R 6) —- 7) —- ПУСТ 9) EAR_L 10) — Подсоеденил долго мучаясь почти как в завадском брашюре , но есть один недочет на понеле распологается гнездо для наушников и микрафона и вся проблема наушники работают только в случае если сначало ваткнуть назад а птом в переднюю панель , как то тупа выходит , а про наушники и говарить нечего не контачат короче Не могу понять , раньше таких проблем не было , до тех пор пока сам не снял. Мог бы обратиться в сервис , но с прошлого раза осталось негативаное впечатления и не только!! Кто может помочь напишите пожалуста , а то уже голова кругом идет и надоело каждый раз залазить в заднюю панель.

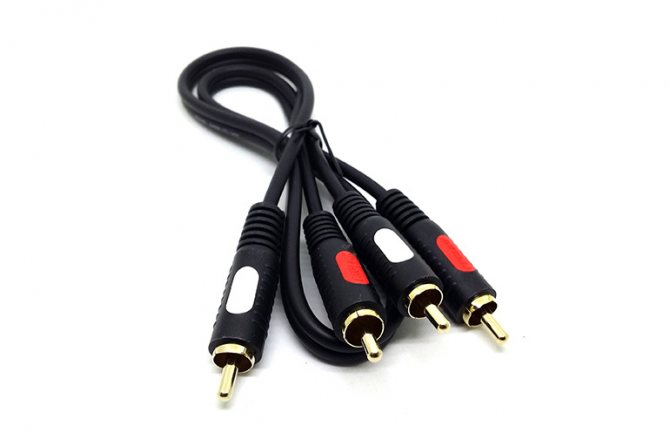

Виды разъемов
Разъемы, обеспечивающие соединениями электрические контуры, бывают разных типов, многое зависит от их размеров:
- Micro-jack 2.5 мм применяют в миниатюрных девайсах: смартфонах, планшетах и т.п.
- Mini-jack 3.5 мм предназначены для самых разных бытовых приборов, в т. ч. десктопов и ТВ-приемников.
- Big-jack 6.35 мм – это разъем, который необходим для акустических девайсов: усилителей, гитар, микшеров и т. п.
Каждый из них обладает несколькими подвидами в зависимости от числа выходов:
- С двумя контактами идет передача несимметричных импульсов. Пример: моноимпульсы для наушников, запись на микрофон.
- Если есть 3 контакта, то передавать допустимо симметричные и асимметричные импульсы. Соединения № 2 и № 3 фиксируют друг с другом с использованием дополнительного переходника.
- 4-пиновый jack позволяет транслировать одним пакетом видео- и аудиоимпульсы. Элементы применяют в смартфонах, планшетах, аудиоустройствах.
- 5-позиционный блок – это устаревший формат, он разработан корпорацией «Сони» для телефонов серии Xperia Z. В этом случае функционируют 2 микрофона, 1 управляет шумоподавлением. Гнезда имеют также 2 вида: стандартные, созданные для специальных блоков, и переключаемые (допустимо подстраивать под любые соединения).
Если блок имеет 3 вывода, он носит наименование TRS. Кабель включает 3 жилы.
Стандартные
В самой простой распайке правый канал закрепляют к среднему кольцу, левый – к соединительному блоку. Фиксируют жилы в соответствующих местах, предназначенных для пайки – их несложно обнаружить при ближайшем рассмотрении или проверить тестером.
Изделие 2,5 сделано по такому же принципу, что и 3,5, различия бывают только в размерах. Распайка на обоих типах одна и та же. В мобильных телефонах наушники и микрофоны фиксируют с использованием разъемов mini- и micro-USB. Их допустимо применять во время прослушивания файлов МР3-формата.
Нестандартные
Есть устройства, где вход на гарнитуру имеет отличия. Например, в телефонах различных компаний:
- Nokia;
- Samsung;
- Ericsson.
В гарнитурах с кнопкой иногда ставят разъем USB, при ремонте подобных девайсов затруднение возникает из-за нестандартного штекера. Тогда необходимо подключать стандартную гарнитуру через соответствующий переходник.
Чиним разъем гарнитуры или пять проводков на четыре контакта
Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?
Ремонт разъема наушников уже рассматривался в статье одной из статей .
- Итак, поехали чинить разъем гарнитуры
- Пять проводков на четыре контакта разъема гарнитуры
- Как определить назначение проводов гарнитуры
- Электрические методы определения проводков гарнитуры
- Другие примеры распайки разъема гарнитуры
- Провода гарнитуры с экраном
- Вместо заключения
Как проверить распиновку на нестандартном разъеме
Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами. В данном случае распиновка наушников имеет различные схемы подключения.
При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.
Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:
- с помощью активного растворителя производят разбор корпуса системы;
- далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
- прозвон контактов разъемов с нулевым сопротивлением;
- определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
- прозвонка к противоположным контактам динамиков;
- в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.
* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.
** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.
Схемы распиновки по производителям
Распиновка аудио Apple
- 1 — левый
- 2 — правый
- 3 — земля
- 4 — микрофон
iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)
1 — левый 2 — правый 3 — земля 4 — микрофон
Lenovo Thinkpad Edge & X Series Notebook audio
Распиновки аудио Samsung
1 — левый 2 — правый 3 — земля 4 — микрофон
Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS
Samsung i300, i330, i500, i700 handsfree / headset connector
Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others
Samsung Series 9 Notebook headset (NP900X3D-A02DE)
Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD
Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music
Подключение USB передней панели к материнской плате
Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.
Рис № 4.0. Полярность USB.
Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.
Рис №4.1. Подключение USB 2.0 передней панель к материнской плате.
Рис №4.2. Подключение USB 3.0 передней панель к материнской плате.
Рис №4.3. Подключение USB 2.0 к материнской плате.
Определение проблемы
Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.
Места, где чаще всего происходит обрыв провода
Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.
