Зарядка «лягушка» для аккумуляторов: инструкция и особенности эксплуатации

Общая информация

Прежде чем понять, как пользоваться зарядкой, важно знать, для каких устройств она подходит. К ним относятся:

• любые аккумуляторы от мобильных телефонов;
• литиевые аккумуляторы от фотоаппаратов;
• от КПК;
• похожие аккумуляторы от прочей малогабаритной техники.

Визуально лягушка выглядит очень просто. Это своеобразная коробка, с одной стороны которой есть вилка для розетки, а с другой – специальный зажим, который будет обеспечивать контакт

. Для подзарядки батареи необходимо выполнить только несколько простых шагов.

Одним из преимуществ лягушки, помимо универсальности и простоты использования, является то, что батарею очень удобно вставлять в зарядку. Лягушка сконструирована таким образом, что для подзарядки сгодится практически любой аккумулятор. Это обеспечивается контактными клемами, которые можно двигать в различных направлениях.

Возможности устройства

Существуют разнообразные зарядные устройства универсального типа. Все они отличаются производителем, комплектацией и стоимостью.

В стандартный комплект зарядного устройства входит несколько предметов:

• переходник для подключения лягушки;
• сама лягушка;
• блок питания сетевого типа со специальным USB выходом;
• переходники для мобильных телефонов;
• провод от лягушки до USB порта.

Среди возможностей лягушки выделяют несколько основных функций, среди которых, разумеется, основная – зарядка батарей и аккумуляторов.

Основные возможности стандартной лягушки (что она способна заряжать):

• зарядка Li-Ion аккумулятора , напряжение которого в рабочем режиме составляет 3.7В.;
• производить зарядку батарей сотовых телефонов , которые способны получать энергию от USB портов персональных компьютеров, имеющих специальный преобразователь 5В;
• имеют возможность самостоятельно подзаряжаться , либо посредством специального адаптера, либо через сеть.

Примечательно, что зарядка может осуществляться несколькими способами одновременно. Так, внешний аккумулятор может получать энергию в то время, как подзаряжается внутренний аккумулятор. Как правило, сетевой адаптер у стандартного зарядного устройства типа лягушки небольшой.

Контакты у него убираются, и вы, таким образом, можете без труда его постоянно носить с собой. Если говорить о размере такой зарядки, то она может сравниться даже с брелком от автосигнализации.

Строение лягушки

Для более продуктивного использования зарядного устройства необходимо знать кое-что о его строении. Так, существуют основные обозначения, с которыми желательно ознакомиться перед использованием лягушки.

Буквами ТЕ обычно обозначают то, насколько правильно зарядка подключена. СОN обозначает правильное подсоединение

аккумулятора к предмету.

Таким образом, если при подключении зарядки у вас загорелись надписи СОN и ТЕ, все сделано правильно и аккумулятор можно начинать заряжать.

В том случае, когда зарядка аккумулятора произведена, должна загореться надпись PW. В процессе же того, как лягушка заряжает батарею, должна мигать надпись СН. О полной зарядке аккумулятора свидетельствует горящая надпись FUL.

Бывают ситуации, когда не все правильно сделано. В этом случае также поможет знание устройства. Если горит СО, произошла смена полярности. Или вы попросту могли перепутать знак минуса с показателем плюса.

Самодельная «жабка»

Для изготовления потребуются:

• пружина (подойдет от обычной прищепки);
• кусок пластмассы;
• провод – 2 куска;
• щупы, для контакта с батареей – 2 шт. Можно использовать канцелярскую
• скрепку;
• нож канцелярский;
• ножовка;
• клеевой пистолет и паяльник;
• наждачная бумага;
• супер клей.

На пластмассе делают три отверстия для установки пружин, предварительно наметив места для отверстий маркером. Чтобы прижим был сильнее, приклеиваем два «пенька», работающих по принципу качелей.

Просунув нижнюю часть пружины в отверстие, закрепляем ее на основе с помощью обычной проволоки, скрутив ее плоскогубцами снизу.

Из пластмассы вырезаем прижимную пластину по размерам: вырез 1 делаем для пружины, 2 – для щупов.

Для лучшего прижима пластмассу приклеиваем еще снизу.

Для двух проводов тоже делаем отверстия.

Припаянные провода выводим наружу.

Чтобы, опускаясь, не загибались щупы, делаем в корпусе зарядки окошко.

Для щупов подойдут как скрепки канцелярские, так и медная проволока.

Закрепив на место пластину, и прижав пружиной, выводим провода. Щупы можно закрепить клеевым пистолетом. Теперь провода припаиваем.

Осталось высверлить отверстие для обзора индикации заряда.

Видео: Делаем жабку из подручных материалов

Самодельная жабка

Проанализировав несколько схем ЗУ Лягушка, остановился на одной из них. Решил сделать её как приставку к зарядке NOKIA (думаю, они есть у многих, и у меня их несколько завалялось) для заряда аккумулятора Li-ion 18650. В самом зарядном от NOKIA выход с трансформатора почти 7В, что вполне должно хватить для приставки.

Для самого аккумулятора нужен будет батарейный отсек, для крепления его на корпусе сбоку. На крышку — выход четырёх светодиодов и микротумблер. А пока, к схеме разработана печатка на CMD и простых радиоэлементах, с установкой сверху платы. Скачайте её здесь.

Печатка, что приложена, уже отзеркалена, сразу же направляйте на печать. На фото показано просто расположение элементов, как оно должно быть.

Далее спаял отдельную платку ЗУ, потестировал — прекрасно работает! С указанными деталями на выходе зарядного 4,2В. Поставил Б/у аккумулятор на зарядку — заряд поднимается. Микросхему LM358 поставил паяную, снятую невесть откуда. БП использовал с выходом 6В 0,45А.

Принципиальную схему нарисовал и проверил — Igoran.

Обсудить статью ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКА

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Где купить в Москве

Купить такого замечательного помощника можно в интерне-магазине, например, на сайтах:

Очень актуальна «лягушка» для телефонов, к которым сложно найти зарядное:

• разновидностей китайских клонов оригинальных популярных моделей;
• при утере оригинального ЗУ;
• если сломан разъем, батарею при помощи лягушки, можно зарядить.

Неудобством является то, что пользоваться зарядным нужно аккуратно, хорошо фиксировать в нем батарею, чтобы контакты «жабки» и аккумулятора хорошо соприкасались.

Универсальная «лягушка» для зарядки телефонов подойдет также для фотоаппаратов, смартфонов и пр.

Видео: «Лягушка» или универсальный зарядник для аккумуляторов от телефонов

При потере родного зарядного от мобильника или смартфона, на помощь приходят недорогие универсальные зарядки для 3,7 вольтовых литиевых аккумуляторов, так называемые лягушки (или жабки). У них есть регулируемые контакты, к которым напрямую подключается аккумулятор, предварительно вытащенный из телефона. Конечно это создаёт некоторые неудобства (нужно постоянно снимать крышку, сбивается время), но иногда это единственный выход, когда зарядка от редкого китайского телефона утеряна. Инструкция по использованию зарядного устройства Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно требуется использовать 2 крайних. Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. На некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность. Также уже есть модели, которые полярность определят автоматически. Соответственно там нет правой кнопки переполюсовки. Если все нормально – CON горит зеленым, включаем в розетку 220В. Загорается PW и начинает гореть или мигать CH (charge – заряд). По окончании заряда загорается правый светодиод FUL (full – полный). Если CON не загорается вообще, возможно аккумулятор сел в ноль. Тогда подключите произвольно в любой полярности и воткните на 5 минут в сеть (недолго – это не страшно). Если CH будет мигать, то заряд идет и все правильно, иначе смените полярность правой кнопкой и посмотрите, как тогда будет вести себя CH. Если сразу горит PW и FUL то вероятнее всего аккумулятор в лягушке не контачит (так светодиод горит вообще без аккумулятора) – придвиньте его к контактам. Принципиальная схема ЗУ лягушка Заменив постоянные резисторы R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) на многооборотный подстроечный резистор марки СП3-39А номиналом 10 Ком, открывается возможность точно выставить выходной ток. После замены выставил ток на уровне 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Можно, естественно, зарядный ток выставить подстроечником по желанию и другой. Когда включается световая сигнализация устройства, извещающая об окончании заряда, то зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15В. Процесс полной зарядки длится около двух часов, то есть как и при зарядке в аппарате родным зарядным устройством. Полную версию инструкции скачайте на форуме. Самодельная жабка Проанализировав несколько схем ЗУ Лягушка, остановился на одной из них. Решил сделать её как приставку к зарядке NOKIA (думаю, они есть у многих, и у меня их несколько завалялось) для заряда аккумулятора Li-ion 18650. В самом зарядном от NOKIA выход с трансформатора почти 7В, что вполне должно хватить для приставки. Для самого аккумулятора нужен будет батарейный отсек, для крепления его на корпусе сбоку. На крышку — выход четырёх светодиодов и микротумблер. А пока, к схеме разработана печатка на CMD и простых радиоэлементах, с установкой сверху платы. Скачайте её здесь. Печатка, что приложена, уже отзеркалена, сразу же направляйте на печать. На фото показано просто расположение элементов, как оно должно быть. Далее спаял отдельную платку ЗУ, потестировал — прекрасно работает! С указанными деталями на выходе зарядного 4,2В. Поставил Б/у аккумулятор на зарядку — заряд поднимается. Микросхему LM358 поставил паяную, снятую невесть откуда. БП использовал с выходом 6В 0,45А. Принципиальную схему нарисовал и проверил — Igoran. Обсудить статью ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКА Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Как зарядить аккумулятор телефона «лягушкой»?

Извлеките батарею из вашего телефона. Делайте это очень аккуратно, не повредив ни один элемент внутри корпуса. Если у вас несъёмный аккумулятор, то вы не сможете воспользоваться этими указаниями. Например, если у вас Айфон.

Вставьте батарейку в «лягушку» так, чтоб жёлтые контакты последнего находились на клеммах + и — аккумулятора

Обратите внимание: если в батарейке больше двух контактов, то штекеры «жабки» по умолчанию устанавливаются на двух крайних. Естественно, это нужно проверить, ведь может быть, что такой вариант не подойдёт.

Чтобы проверить правильность полярности, нажмите тестовую кнопку TE (обычно находится слева)

Если всё нормально, загорится зелёный контрольный индикатор CON.
В противном случае нажмите на кнопку CO, которая сменит полярность. Затем повторите предыдущий пункт. Стоит отметить, что на некоторых «лягушках» не нужно нажимать кнопки для проверки. В них индикатор CON горит сразу при подключении, если всё настроено правильно.
Если у вас нет ничего подобного (тестовых кнопок и так далее), то, скорее всего, у вас модель с автоматическим определением полярности батареи. Вы можете пропустить этап проверки.
Теперь вы можете вставить «жабку» в розетку — должен включиться индикатор питания PW или power. Вместе с ним будет мигать или работать постоянно CH (тот же charge).
Когда загорится последний индикатор FUL, вы можете отключить устройство от сети, а затем извлечь оттуда батарейку.
Для проверки: установите аккумулятор обратно в сотовый телефон и посмотрите уровень заряда.
Если у вас не включается индикатор CON — попробуйте вручную найти правильную полярность. Случайно устанавливаем контакты и включаем в розетку на некоторое время (пять-десять минут). Посмотрите, работают ли индикаторы power и charge. Если нет, то смените контакты и повторите действия. Если же при подключении сразу включается full — возможно, контакты плохо подсоединены. Отключите от питания с розетки и немного подвигайте коннекторы, затем повторите попытку.

На что обратить внимание при покупке

Удобное универсальное устройство может служить долго и счастливо, если его напряжение «ниже среднего». Техническая характеристика китайского устройства 4,25В, но есть экземпляры со значительным превышением этого параметра: и 4,6 В, и 5 В, и даже 7 В (явный брак).

Поскольку мы приобретаем лягушку для любых аккумуляторов, не зная их индивидуальных напряжений, то лучшим вариантом будет зарядник с напряжением 4 В и даже 3.9 В. Он не обеспечит 100% зарядки для батареи с напряжением 4.5В, но вернет ей работоспособность. И он прекрасно поладит с большинством батарей, у которых напряжение около 4В.

Значит, при покупке лягушки нужно измерять ее напряжение. Эту услугу должен оказать продавец. Хорошо бы знать и напряжение заряжаемых аккумуляторов, прежде чем подключать к лягушке. Иными словами, тестер для измерения напряжения в хозяйстве нелишний, и пользоваться им стоит.

А если вы не знаете напряжений своей лягушки и своего аккумулятора, тогда просто не дожидайтесь полной зарядки, довольствуйтесь уровнем заряда «больше половины».

Что делать в нестандартной ситуации

При использовании универсального зарядного приспособления могут возникать нетипичные ситуации, например, слишком быстро зарядилась АКБ или отсутствует подсветка индикаторов.

Как зарядить батарею сотовых терминалов, если никакой индикатор рабочего устройства не загорелся?  В такой ситуации рекомендуется нажать кнопку СО.

Если никаких изменений после этого не произошло, скорее всего:

• имеет место ошибка с контактами, нужно поменять полярность,
• АКБ в нерабочем состоянии,
• «жабка» поломалась.

Устройство поможет в ситуации, когда аккумулятор телефона полностью сел и давно не эксплуатировался. В этом случае его надо поместить в лягушку минут на 10, после чего заряжать родным устройством терминала.

Если при эксплуатации приспособление через 10-15 минут после подключения сигнализирует о полной зарядке, то оно вышло из строя. А активный при подключении к сети индикатор FUL говорит о непригодности батареи.

Если одновременно загорелся индикатор FUL и PW, то отсутствует контакт зарядного приспособления с АКБ.

К бруску с помощью суперклея или клеевого пистолета прикрепляют бельевую прищепку. Рядом размещают две булавки на расстоянии 0,5 см между собой. Ушки у булавок нужно убрать, а острие вогнать в деревяшку на пол сантиметра. Тот конец булавки, где располагалось ушко, немного прогибают вперед. Отрезанный от зарядки штекер прикрепляют к булавкам, предварительно определив плюс и минус. На дощечке желательно отметить полярность, чтобы потом не возникало сложностей с этим. Крепление булавок и провода также стоит укрепить клеем, чтобы они не расшатывались в процессе эксплуатации. При использовании такой лягушки батарею подключают к булавкам (самодельным контактам) и фиксируют ее прищепкой.

В сети очень много описаний этого процесса и видеоуроков, изготовление ее не составит особого труда. Она действительно выручит в тех ситуациях, когда использовать «родную» зарядку для мелкой техники по каким-либо причинам невозможно.

Блог > Android > Полезные советы > Смартфоны

«Лягушкой» принято называть универсальное зарядное устройство, с помощью которого можно восстановить заряд практически любого литиевого аккумулятора от сотового телефона, смартфона или планшета.

Самодельная жабка

Проанализировав несколько схем ЗУ Лягушка, остановился на одной из них. Решил сделать её как приставку к зарядке NOKIA (думаю, они есть у многих, и у меня их несколько завалялось) для заряда аккумулятора Li-ion 18650

. В самом зарядном от NOKIA выход с трансформатора почти 7В, что вполне должно хватить для приставки.

Для самого аккумулятора нужен будет батарейный отсек, для крепления его на корпусе сбоку. На крышку — выход четырёх светодиодов и микротумблер. А пока, к схеме разработана печатка на CMD и простых радиоэлементах, с установкой сверху платы. Скачайте её .

Печатка, что приложена, уже отзеркалена, сразу же направляйте на печать. На фото показано просто расположение элементов, как оно должно быть.

Далее спаял отдельную платку ЗУ, потестировал — прекрасно работает! С указанными деталями на выходе зарядного 4,2В. Поставил Б/у аккумулятор на зарядку — заряд поднимается. Микросхему LM358 поставил паяную, снятую невесть откуда. БП использовал с выходом 6В 0,45А.

Принципиальную схему нарисовал и проверил — Igoran

Обсудить статью ЗАРЯДНОЕ УСТРОЙСТВО ЛЯГУШКАКак пользоваться зарядкой-«лягушкой». Универсальное зарядное устройство «лягушка» («жабка») предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжениями от 3,5 до 4,8 В, которые используемых в большинстве сотовых телефонов, КПК, GPS приемниках и фотоаппаратах. Работает от сети 110-220 Вольт. Выходное напряжение — 4,25 вольт, ток 200 mA. Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) заряда – 1,5 часа. Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно используются 2 крайних. Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. На некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность. Также уже есть модели, которые сами определяют полярность. Соответственно там нет правой кнопки переполюсовки.

Если все нормально – CON горит зеленым – включаем в розетку. Загорается PW (power – сеть) и начинает гореть или мигать CH (charge – заряд). По окончании заряда загорается правый светодиод FUL (full – полный).

Если CON не загорается вообще – вероятно аккумулятор севший в ноль. Тогда подключите произвольно в любой полярности и воткните на 5 минут в сеть (недолго – это не страшно). Если CH (charge – заряд) будет мигать, то заряд идет и все правильно, иначе – смените полярность правой кнопкой и посмотрите как тогда будет вести себя CH.

Если сразу горит PW(сеть) и FUL (полностью заряжен) то вероятнее всего аккумулятор в лягушке не контачит (так горит вообще без аккумулятора) – придвиньте его к контактам.

Иногда, при неисправном аккумуляторе (если подохнет один элемент), лягушка может показать полный заряд FUL даже если до нормального напряжения далеко. Просто ток заряда больше не идет – вот и все.

Если сотовый с севшей батарейкой не включается на зарядку, вообще не подает признаков жизни, то читать ниже.

Надо сказать что если батарея с номинальным напряжением 3,6 вольта сядет ниже 3,2 вольт, то мобильник вообще может не подавать признаков жизни, даже при подключении штатного зарядного устройства. То есть контроллер видит что аккумулятора как-бы вообще нет и не включает заряд. В этом случае лягушка вещь незаменимая – включив аккумулятор на 5 минут через лягушку – вы даете толчок заряда аккумулятору, после чего его уже можно заряжать в самом телефоне.

Дополнительный 3-й контакт на аккумуляторе обычно является сигналом с микросхемы-контроллера (или просто терморезистора), которые находятся внутри самого аккумулятора и не допускают перезаряда и перегрева – они дают сигнал зарядному устройству (сотовому телефону) ограничить ток или отключить заряд вообще. В лягушке не происходит такого контроля и заряжать ей считается хуже, чем зарядкой, которая шла в комплекте с вашим устройством, поэтому не стоит надолго оставлять лягушку без присмотра, особенно если ваш аккумулятор при заряде греется.

Удачной зарядки!)))

Какие устройства можно заряжать

Медленно, но верно, мы добрались до телефонов, которые можно заряжать подобным образом. Как уже было отмечено выше, для использования этой конструкции вам потребуется извлечь аккумулятор из своего смартфона. Исходя из этого можно сделать вывод, что нельзя заряжать «лягушкой» iPhone, некоторые модели Samsung и так далее. То есть, под ограничение попадают устройства с несъёмным аккумулятором. Для большего удобства оценки того, подходит ли вам «лягушка» в качестве зарядки, давайте рассмотрим её параметры:

• Заряжать можно Li-Ion батареи с ёмкостью до 2000 мАч
• Номинальное напряжение подключаемого аккумулятора должно быть в промежутке от 3,5 до 4,8 В
• Напряжение в сети должно быть в промежутке от 110 до 220 В
• Выходное напряжение составляет 4.25 В, а ток — 200 мАч
• Среднее стандартное время зарядки одной батареи составляет полтора часа

Итак, теперь вы самостоятельно можете посмотреть параметры своего аккумулятора и сравнить его характеристики с указанными выше. Например, если в батарее вашего телефона указана ёмкость 2300 мАч, то её однозначно нельзя заряжать «лягушкой». Но обязательно проверьте показатели вашей универсальной зарядки, ведь представленные выше сведения подходят для стандартной версии. Если же вы готовы приступить к действиям, то переходите к следующему блоку.

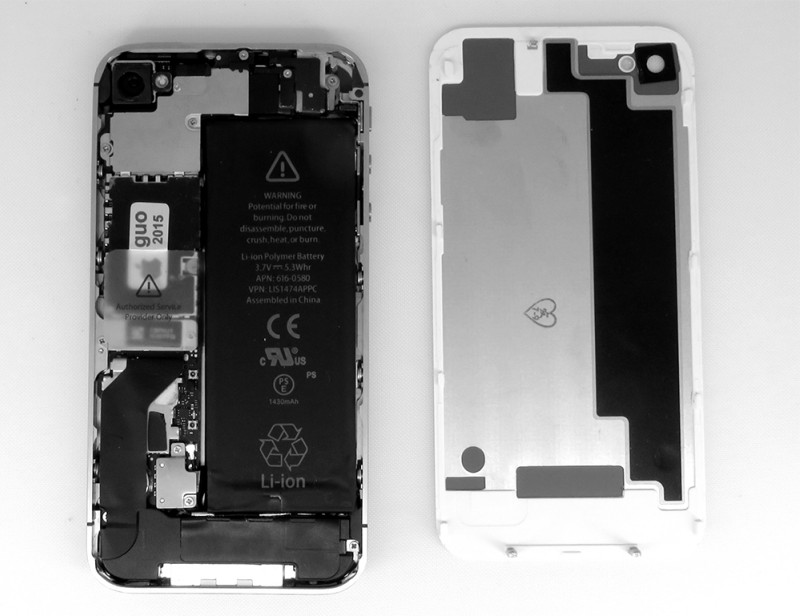

К сожалению, с помощью лягушки не удастся зарядить несъемные батареи некоторых гаджетов, например, iPhone

Принципиальная схема ЗУ лягушка

Заменив постоянные резисторы R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) на многооборотный подстроечный резистор марки СП3-39А номиналом 10 Ком, открывается возможность точно выставить выходной ток. После замены выставил ток на уровне 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Можно, естественно, зарядный ток выставить подстроечником по желанию и другой. Когда включается световая сигнализация устройства, извещающая об окончании заряда, то зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15В. Процесс полной зарядки длится около двух часов, то есть как и при зарядке в аппарате родным зарядным устройством. Полную версию инструкции скачайте на форуме.

Как работать с лягушкой?

Рассмотрим, как пользоваться зарядным устройством «лягушка» и с ее помощью зарядить аккумулятор мобильного телефона, имеющего четыре клеммы. А для ее работы нужно:

1. Вставить аккумулятор в зажим и подсоединить к контактам лягушки нужные клеммы аккумулятора. В первый раз вычислять их придется эмпирически, передвигая рычажки до тех пор, пока не загорится первая лампочка на корпусе лягушки (обычно красного цвета). Возможно, аккумулятор придется перевернуть и попробовать снова. О том, что нужные клеммы (как правило, крайние, но бывают и исключения) найдены, оповестит световой сигнал.
2. Можно двигаться дальше: то есть приступать к зарядке, для чего просто вставить лягушку в розетку. Как только это будет сделано, начнет мигать вторая лампочка, сигнализируя о том, что зарядка началась.
3. Необходимо подождать примерно 2 или 3 часа, пока перестанет мигать вторая лампочка и загорится третья, указывающая на то, что аккумулятор полностью заряжен. Потребуется отсоединить лягушку от сети и вынуть аккумулятор из зажимов.

Как работает зарядное устройство лягушка

Одно из явных достоинств данного устройства — малые габариты. Это позволяет без проблем носить его в рюкзаке, в сумке или в кармане и втыкать в любую подходящую розетку. Классическая лягушка работает от электросети 110–220 Вольт. При этом выходное напряжение значительно меньше (например, 4,2 Вольта). Что касается силы выходного тока, то она равна нескольким сотням миллиампер.

Заряд возникает в устройстве автоматически и контролируется микросхемой. При достижении максимально возможного уровня зарядки устройство отключается само. То есть ничего страшного не произойдёт, если вместо необходимых трёх часов, аккумулятор будет находиться в универсальной зарядке на пару часов дольше. В целом время полной зарядки аккумулятора (цифрового фотоаппарата, смартфона, плеера и так далее) зависит от ёмкости. Как правило, речь идёт о сроке от 1,5 до 5 часов.

Как правильно пользоваться «Лягушкой»?

Зарядка «Лягушка» представляет собой очень простой механизм, что отличается легкостью в использовании. Для того чтобы устройство правильно работало, необходимо выполнять нехитрые действия, что представляют выполнения нескольких пунктов:

• извлечь батарею из предварительно выключенного устройства;
• открыть «Лягушку», с помощью зажатия прищепки;
• установить аккумулятор клемами к усикам, что находятся на «Лягушке», и зажать его;
• если батарея оснащена более чем двумя контактами, то нужно использовать два боковые из них;
• подключить устройство к розетке;
• проверить работу индикатора. Когда «Лягушка» правильно подключена, он загорается зеленым;
• на «Лягушке» должно гореть зеленым две лампочки: POWER и CHARGE.

После выполнения данных пунктов, нужно следить за работой индикаторов. Один из них должен светиться зеленым цветом, а второй моргать красным. Это говорит о том, что аккумулятор успешно заряжается.

Через пару часов батарея получит 100% заряд. Об этом засвидетельствует изменение цвета лампочек: красный перестанет моргать, а засветиться зеленый. Таким образом, будут гореть две зеленые лампочки, что говорит о полной готовности аккумулятора к работе.

Бывает, что севшая батарея сломанная. Об этом можно узнать исходя из следующих показателей:

• аккумулятор не заряжается;
• после установки батареи в «лягушку» и подключения ее к сети, начинает светиться надпись Ful;
• устройство получило 100% заряд в считанные минуты.

В целом, на подзарядку каждого аккумулятора требуется разное количество времени. Данный показатель зависит от емкости изделия. В среднем это приблизительно 2 – 5 часов.

Конструкция и функционирование

Самая востребованная лягушка – та, что работает от сети 220 В.

Внимание! Некоторые лягушки предназначены для 110 В. Они не подходят для наших стандартных розеток

Давайте подробно рассмотрим, как пользоваться лягушкой 220В.

• Вилка для подключения к сети расположена на корпусе, в отключенном состоянии штырьки поворачиваются и укладываются параллельно корпусу.
• На верхней части, под откидной крышкой, имеются штырьки для подключения к контактам батареи. Они подвижны; их можно передвигать, приспосабливая к конструкции конкретного аккумулятора. Штырька два, а контактов на аккумуляторе три или больше; из них для зарядки потребуются только два крайних.
• Крышка имеет пружинные фиксаторы, она поднимается с некоторым усилием, а после установки батареи фиксирует ее.

Обычно батарею устанавливают на лягушку, отсоединенную от сети. На панели имеется зеленый индикатор СОН, который загорается при правильном подсоединении разъемов. Если индикатор остается темным – нужно проверить, хорошо ли прижаты контакты к штырькам, и при необходимости поправить их положение. Следующий шаг – нажать кнопку переполюсовки СО. После этого должен загореться зеленый СОН.

В некоторых конструкциях индикатор не загорается сам: нужно нажать кнопку тестирования ТЕ.

Итак, подготовка успешно произведена, зеленый огонек СОН светится, — вставляем вилку лягушки в сетевую розетку. О подключении к сети нам сообщит индикатор PW , а о начавшемся процессе подзарядки – индикатор CH.

Когда аккумулятор наберет заряд, огонек CH гаснет, а индикатор FULL загорается. Это значит – пора вынимать аккумулятор из зарядника.

Вроде бы все просто. Но иногда возникают осложнения: не загорается индикатор СОН, несмотря на смену полюсов. Дело в том, что индикатор светится от остаточного напряжения на батарее, а если она полностью разрядилась – то индикации не будет.

В таком случае лягушку включают в сеть. Через некоторое время может замигать индикатор СН – зарядка пошла, все нормально! Если прогресса нет, то отключите лягушку и нажмите кнопку переполюсовки, а потом вновь подсоедините к сети.

Есть еще одна причина, по которой СОН не загорается. Просто этого индикатора нет, как и кнопки переполюсовки. Появились лягушки, в которых переполюсовка совершается автоматически.

Разновидности

По конструкции лягушки можно подразделить на три большие категории.

• Сетевые модели. Получают питание через вилку, вставляемую в бытовую электросеть. В России и Европе используются модели 220 вольт. А также можно найти в исполнении под 110 вольт, которые используется в США.
• Автомобильные устройства. Здесь вместо сетевой вилки установлен разъём под гнездо автомобильного прикуривателя. Питание ЗУ получает от бортовой сети автомобиля.
• Эти зарядки получают питание от порта USB. Подобные модели уже практически исчезли из продажи. Они могут пригодиться в случаях, когда телефон не имеет интерфейса USB, и заряжаете аккумулятор напрямую в лягушке. А сама зарядка подключается через USB, например, компьютеру или ноутбуку. В том случае, если сотовый телефон имеет порт USB, то такая зарядка теряет всякий смысл. В этом случае гаджет проще подключить напрямую к компьютеру.

Как пользоваться универсальным зарядным устройством «Лягушка – Прищепка»

Широко распространённое универсальное зарядное устройство «Лягушка» предназначено для заряда литиевых аккумуляторов, которые используются в сотовых телефонах и другой малогабаритной технике. Данное устройство не может быть использовано с другими типами аккумуляторов, только с литиевыми . Также данное устройство используется для «раскачки» полностью разряженных аккумуляторов. В зависимости от модификации устройство может питаться следующими способами:

1. от бытовой сети, 220в, 2. от сети автомобиля, 12 в, 3. от USB компьютера, 5 в. Самое распространённое и практичное устройство – питающаяся от сети «Лягушка». На корпусе устройства имеются два раздвижных уса, которые используются для подключения к контактным площадкам аккумулятора.На аккумуляторе может быть от 2-х до 4-х контактных площадок, к аккумуляторам с большим числом площадок мы вернёмся позже. Усы устройства раздвигают на необходимый размер и подключают к плюсовой и минусовой площадке аккумулятора.

К какому усу подключить плюс или минус значения не имеет.Правильность подключения выбирается кнопками. А если устройство автоматическое, то и полярность будет определена автоматически.Если лягушка с кнопками на корпусе, то после подключения аккумулятора следует убедиться в правильном выборе полярности. Для этого нажимаем на левую кнопку (1), загорится диод под надписью «CON» и «FUL». Это означает, что аккумулятор подключен верно. Если диоды не загорелись – аккумулятор подключен к клеммам не верно, также это может свидетельствовать о полном разряде аккумулятора. Мы можем либо перевернуть аккумулятор физически, либо нажать на правую кнопку, поменяв полярность. Если после нажатия на кнопку, смены полярности, и последующей проверки на правильность подключения, результатов нет, то аккумулятор разряжен или усы не касаются площадок аккумулятора.После подключения устройства к сети с установленным аккумулятором должен начать мигать индикатор заряда, диод под надписью «CH». При полном заряде аккумулятора загорится диод под надписью «FUL» Если после подключения к сети индикатор заряда «CH» мигать не начал, то следует проверить подключения усов к контактным площадкам аккумулятора и полярность подключения. Кнопку смены полярности (2) можно нажимать при подключенном к сети устройстве.

О вышедшем из строя аккумуляторе может свидетельствовать следующее:

– если устройство не начало заряжать, – если после подключения сразу загорится диод под надписью «FUL», – если аккумулятор заряжается очень быстро 5-10 мин,

Аккумуляторы с большим числом контактных площадок можно зарядить с помощью лягушки, но для этого придётся разобрать аккумулятор и подсоединится прямо к «банке», минуя контроллер аккумулятора. Это в случае, если контроллер аккумулятора не позволяет его зарядить через контактные площадки.

Теперь немного о раскачке разряженных аккумуляторов. Если ваш телефон лежал очень долго и не использовался, то его аккумулятор может сильно разрядиться. А попытка зарядить аккумулятор с помощью комплектного зарядного устройства, обречена на провал. В этом случае поможет «Лягушка». Подключите разряженный аккумулятор к «Лягушке» на пять минут. Этого будет достаточно, чтобы дальше его можно было заряжать в телефоне.

Время заряда зависит от ёмкости аккумулятора:

500 ма/ч – 2 часа 30 минут 800 ма/ч – 4 часа. 1000 ма/ч – 5 часов

Количество статей, опубликованных автором: 197.

Если мобильный телефон разрядился, а под рукой нет родного зарядного устройства, отчаиваться не стоит. В такой ситуации настоящей находкой станет «лягушка» для зарядки аккумуляторов. Главным ее преимуществом является универсальность, простота в эксплуатации, распространенность и дешевизна. Она подходит для батарей с разным разъемом. Рассмотрим принцип действия и правила пользования лягушкой.

Виды зарядных устройств Лягушка

Известно всего три вида универсальных зарядок:

• та, которая подключается к прикуривателю в машине – автомобильная;
• работает от USB;
• подключается к обычной розетке в 220 вольт.

Также каждая из них подразделяется еще на 2 варианта:

• автоматическую с тремя светодиодами;
• полуавтоматическую с четырьмя светодиодами.

Сетевые

Сетевое универсальное устройство работает при напряжении 220 В. Оно имеет обычные вилки, которые вставляются в розетку.

Гибридные

Устроено таким образом, что зарядка происходит как с помощью вилки, так и с помощью USB-порта. Проблема различного напряжения решается отличиями тока при выдаче.

Автомобильные

Автомобильная лягушка для аккумулятора работает от автомобильного прикуривателя, входное напряжение которого составляет 12 В.
