Пошаговая настройка роутера zyxel keenetic lite 2

Веб-конфигуратор

В этом разделе я расскажу о возможностях настройки. Начнем с подключения к Интернету (если вы решили не пользоваться NetFriend).

Вообще в инструкции к роутеру я нашла информацию, что все подключенные к нему устройства (по Ethernet или Wi-Fi) будут автоматически настроены. Но если вдруг этого не произошло, читаем дальше.

Настройка подключения

Для всех провайдеров нужно действовать по одной схеме:

• В конфигураторе заходим в раздел «Интернет» – находится внизу, значок глобуса;
• Сверху выбираем вкладку PPPoE/VPN и выбираем «Добавить соединение»;

• Ставим галочки напротив «Включить» и «Использовать для выхода в Интернет»;
• Выбираем тип протокола;
• В строке «Подключаться через» ищем «Broadband connection (ISP);
• Если указано в договоре с провайдером, заполняем строки «Адрес сервера», «Имя пользователя», «Пароль»;
• Выбираем тип настройки IP;
• Для подтверждения настроек жмем «Применить».

Wi-Fi

А теперь настройка точки доступа Wi-Fi на Зиксель Кинетик Лайт 2:

• В веб-конфигураторе заходим в раздел «Wi-Fi» (значок беспроводной сети в виде лесенки);
• Выбираем раздел «Точка доступа 2,4 ГГц»;
• Проверяем наличие галочки у строки «Включить точку доступа»;
• Задаем имя сети;
• Если не хотите, чтобы точка доступа была видна в списке доступных сетей, поставьте галочку у пункта «Скрывать SSID» (только учтите, что для подключения каждый раз нужно будет вводить имя и пароль);
• «Защита сети» – выбираем самый надежный WPA-PSK + WPA2-PSK;
• В строке «Ключ сети» пропишите придуманный пароль от Wi-Fi сети;
• Остальные пункты можно не трогать, нажимаем «Применить».

IPTV

Как я уже писала выше, при подключении телевизионной приставки в настройках роутера нужно указать порт, к которому она подключена. Как это сделать:

• Заходим в раздел «Интернет», сверху выбираем вкладку «Подключения»;
• Открываем пункт «Broadband connection»;

• В строке «Приставка IPTV» отмечаем порт, в который подключен ресивер;
• «Настройка параметров IP» выбираем «Автоматическая»;
• Сохраняем изменения кнопкой «Применить».

Напоследок скажу, если будет нужно сделать сброс настроек к стандартным значениям, на задней панели роутера нужно нажать кнопку «Сброс». Для этого понадобится острый предмет. После этого маршрутизатор нужно будет настроить заново.

Дополнительные настройки роутеров Zyxel Keenetic описаны в следующем видео:

Вот и все. Основное я рассказала. Если вдруг кому-то нужна помощь по расширенным настройкам этой модели, смело пишите в комментарии! До скорого!

Роутер Zyxel Keenetic Lite 2 является одним из фаворитов сетевого оборудования. Маршрутизатор пользуется успехом среди пользователей разных стран, однако, чем больше задач устройство способно решить, тем больше возникает вопросов. Именно поэтому настройка роутера Zyxel Keenetic Lite 2 интересует большинство владельцев. В данной статье мы постараемся максимально просто справиться с данной задачей.

Варианты подключения

Подключение и настройка соединения в формате видео доступны тут:

Интернет-центр Zyxel Keenetic Lite II можно подключать по двум сценариям:

1. По выделенной линии Ethernet;
2. Через ADSL-модем.

Способ 1

Вот порядок действий:

• Кабель провайдера подключаем в порт сзади роутера, подписанный «Интернет»;
• Соедините устройство с компьютером или ноутбуком через патч-корд (для настройки) – один конец в любой порт из группы «Домашняя сеть», второй – в сетевую карту ПК.

Есть возможность подключить IPTV для просмотра программ на телевизоре и компьютере. Для просмотра на ТВ нужна приставка, которая подключается в один из портов «Домашняя сеть», а затем по инструкции ресивер соединяется с телевизором. У некоторых провайдеров в настройках нужно будет указать номер порта, к которому подключена приставка.

Для просмотра IPTV на компьютере или ноутбуке необходимо подключить его «по воздуху» или кабелем к роутеру и скачать программы для просмотра ТВ. При таком сценарии возможно потребуется прописать в настройках интернет-центра дополнительные статические маршруты для IPTV.

Способ 2

Если у вас подключение к Интернету устанавливается по телефонной линии через ADSL-модем, необходимо подключить его к роутеру. Для этого сетевой кабель подключаем в порт LAN на модеме, а второй конец в разъем «Интернет» на маршрутизаторе.

Для использования всех функций Zyxel Keenetic Lite II ADSL-модем рекомендуется перевести в режим работы «Мост», тогда и настройка подключения будет проводиться как в сценарии «по выделенной линии Ethernet».

Подключение по Wi-Fi

Еще один момент. Везде рекомендуют проводить настройки при подключении роутера к компьютеру через кабель. Но если это невозможно, вы можете это сделать «по воздуху». В списке доступных найдите сеть интернет-центра и подключитесь к ней. Если появится запрос сетевого ключа, его вы найдете на наклейке сзади устройства.

Проброс портов

Эта процедура нужна, если вы хотите получить удалённый доступ к какому-либо устройству в своей домашней сети, например, к домашней IP-камере. Рассмотрим проброс на её примере для Start II:

1. Перейдите в раздел «Безопасность», выберите пункт «Трансляция сетевых адресов (NAT)». Добавьте правило трансляции адресов.
2. Чтобы добавить правило, представим, что у нас есть IP-камера, подключенная к роутеру. Пусть её IP-адрес будет 192.168.1.50, а локальный порт — 80 (в большинстве случаев порт IP-камер — 80, хотя бывают и исключения).
3. Перед нами окно «Настройка правила трансляции адресов». Его поля необходимо заполнить следующим образом:
   • «Интерфейс» — Broadband connection (ISP);
4. «Пакеты на адрес» и «Маска» — оставьте пустыми;
5. «Протокол» — TCP;
6. «Порты TCP/UDP» — один порт;
7. в поле ниже — укажите внешний порт, на который будем обращаться из интернета. Так как IP-камера имеет IP-адрес 192.168.1.50, наиболее удобно для запоминания взять, например, порт 10050. Порт необходимо выбирать больше 5000, чтобы не было совпадений с портами, используемыми стандартными службами и протоколами;
8. «Перенаправить на адрес» — укажите локальный IP-адрес камеры, т. е. 192.168.1.50;
9. «Новый номер порта назначения» — локальный порт IP-камеры. По умолчанию это порт 80.

   Настроить проброс можно в окне «Правила трансляции адресов»

10. Перезагрузите роутер (необязательно) и проверьте настроенный проброс портов на IP-камеру из интернета через браузер. Для этого в браузере введите https://:10050. В браузере должна отобразиться ваша IP-камера.

Автоматическая настройка

Zyxel Extra II можно настроить в автоматическом режиме. Здесь от пользователя не потребуется каких-то особых знаний – нужно просто следовать инструкциям прошивки. Автоматическая настройка роутера выполняется так:

1. После успешного входа в интерфейс прошивки будет предложено перейти к быстрым настройкам. Воспользуйтесь кнопкой «Быстрая настройка».

1. Подождите, пока не определится тип подключения к сети. Если он определился корректно, то продолжайте настройку. В противном случае укажите тип подключения самостоятельно: Ethernet или модем.

1. Из выпадающего списка выберите страну, регион и населенный пункт, в котором находитесь.

1. Система попросит ввести логин и пароль от провайдера. В договоре с оператором вам должны быть предоставлены отдельные пары логин-пароль. Не нужно вводить логин и пароль, которые использовались при входе.
2. По желанию можете подключить «Интернет-фильтр Яндекс с DNS».

1. Чтобы завершить автоматическую настройку, воспользуйтесь кнопкой «Выйти в интернет».

Настройка интернета, различных типов соединение.

Данный роутер поддерживает все известные типы подключение. В это раздели мы разберем их все подробней. Для начало перейдем в раздел настройки интернета, кликнув на соответствующий значок внизу нашего интерфейса.

Для начало рассмотрим три основных и популярных типа подключения к интерне. Это такие типы подключения которые требуют авторизаций через логин и пароль. Для этого перейдем во вкладку «PPPoE/VPN» нажмем на кнопку «Добавить соединение»

Настройка PPPoE подключения

Наверное самый популярный тип подключения. Для него нужно заполнить определенные поля:

1. Тип (протокол) — из списка выбираем PPPoE.
2. Подключение через — выбираем наш интерфейс. Поумолчаниюэто Broadband connection (ISP).
3. Имя пользователя – вводим ваш логин из договора с провайдером , если нет уточняем у тех поддержки провайдера.
4. Пароль — ваш пароль из договора с провайдером.
5. Настройка параметров IP – выбираем из списка «Автоматическая».
6. Имя сервиса, Имя концентратора, Описание – заполняется только в том случай если есть требование провайдера.
7. Сохраняем настройки нажав на кнопку «Применить».

Настройка PPTP подключения

1. Тип (протокол) — из списка выбираем PPTP .
2. Подключение через — выбираем наш интерфейс. Поумолчаниюэто Broadband connection (ISP).
3. Адрес сервера введите адрес сервера который указан в договоре. Так же некоторые провайдеры называют его VPN-адрес сервера.
4. Имя пользователя это ваш логин из договора с провайдером.
5. Пароль также находится в договоре с провайдером. Если нет уточните у тех поддержки с провайдером .
6. Настройка параметров IP выбираем из списка «Автоматическая».
7. Метод проверки подлинности нужно уточнять у провайдера. Но предварительно поставьте «Авто»
8. Имя сервиса, Имя концентратора, Описание – заполняется только в том случай если есть требование провайдера.
9. После заполнения всех полей нажмите кнопку Применить.

Настройка L2tp подключения

1. Тип (протокол) — из списка выбираем L2tp.
2. Подключение через — выбираем наш интерфейс. Поумолчаниюэто Broadband connection (ISP).
3. «Адрес сервера» введите адрес сервера который указан в договоре. Так же некоторые провайдеры называют его VPN-адрес сервера.
4. Имя пользователя это ваш логин из договора с провайдером.
5. Пароль также находится в договоре с провайдером. Если нет уточните у тех поддержки с провайдером .
6. Настройка параметров IP выбираем из списка «Автоматическая».
7. Метод проверки подлинности нужно уточнять у провайдера. Но предворительно поставьте «Авто»
8. Имя сервиса, Имя концентратора, Описание – заполняется только в том случай если есть требование провайдера.
9. После заполнения всех полей нажмите кнопку Применить.

Настроить соединение с интернетом от провайдера

Отыщите договор с провайдером и изучите его внимательно — там должно быть указано, с каким протоколом работает компания. Если информация отсутствует, сразу звоните провайдеру, чтобы выяснить детали настройки — вас проконсультируют.

L2TP, PPTP или PPPoE-подключение

Настройка этих трёх стандартов в принципе мало чем отличается друг от друга:

1. Нам нужна вкладка снизу с обозначением планеты. Заходим в блок с указанием VPN (это и есть L2TP и PPTP) и PPPoE.
2. Переходим сразу к созданию интерфейса. Активируем соединение и даём добро на его использование для выхода в интернет.
3. В протоколе выбираем один из трёх типов. Пишем логин и пароль от интернета провайдера. Для VPN-подключений дополнительно набираем адрес сервера. Он может быть в формате цифр или слов. Это всё указано в документе — договоре между вами и провайдером.
4. Параметры IP оставляем автоматическими, если только у вас нет опции «Статический IP» (она приобретается отдельно от пакета на интернет). Применяем все настройки.

   Для PPPoE достаточно указать логин и пароль из договора

Динамический либо статический IP

Эти протоколы требуют перехода на другую вкладку — IPoE, но в том же разделе «Интернет» (блок с планетой внизу). Приступаем к созданию интерфейса:

1. Выделяем птичкой разъём WAN напротив пункта «Использовать порт». Активируем интерфейс и ставим галочку под следующим пунктом для использования этого подключения при выходе в «инет».
2. Если у вас динамический адрес, в параметрах IP оставляем автоматическое значение и сохраняем настройки. Отладка на этом завершена.

   В настройках IP нужно поставить «Авто»

3. Если у вас статический адрес, ставим в параметрах «Ручная настройка» и набираем в полях ниже информацию из договора, включая IP, DNS, шлюз и прочее. Сохраняем настройки.

Как запустить роутер?

Аккуратно достаньте из упаковки все комплектующие устройства и следуйте следующему алгоритму при его подключении:

• Распакуйте и подключите к устройству блок питания;
• В выделенный среди всех WAN-порт вставьте кабель от провайдера (тот, по которому передаются данные Ethernet);
• Достаньте из упаковки и подключите к роутеру, а также к сетевой плате основного ПК соединяющий кабель: он достаточно короткий, одинаков с обоих концов, вставляется в любой из пяти свободных разъёмов маршрутизатора и единственный имеющийся у компьютера/ноутбука;
• Включите в сеть блок питания, затем нажмите клавишу питания на задней панели;
• Дождитесь полного запуска устройства, в результате которого на панели индикаторов будут гореть 3 диода: питание, сеть, подключение к ПК.

Теперь в правом нижнем углу экрана вашего ПК должно отображаться новое подключение. Проведём некоторые подготовительные работы:

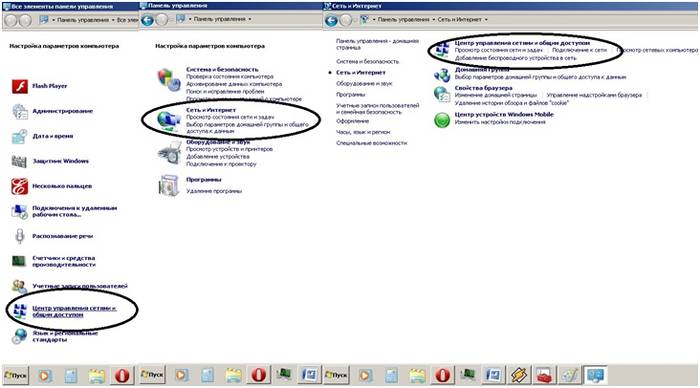

• Правой кнопкой мыши кликаем по этому значку, открываем Центр управления;
• В правой части открывшегося окна будет располагаться название вашего подключения, выделенное синим цветом. Кликните по нему;
• Открылось ещё одно окошко. Откройте свойства щелчком по соответствующей кнопке;
• Пролистайте вниз список параметров текущего подключения и найдите протокол интернета версии 4: выделите его и откройте свойства (кнопка под списком);
• Убедитесь, что в обоих случаях для IP и для DNS выбрано автоматическое получение параметров. Если это не так – выставьте селекторы в соответствующее значение;
• Примените изменения.

На этом подготовительные работы завершены. Переходим к основным настройкам.

Что представляет собой модель Zyxel Keenetic Lite II: описание корпуса, стоимость

Посмотрим, что на фронтальной панели роутера: фирменная кнопка «Вай-Фай» наверху для включения и отключения сети и для подключения по WPS. Также здесь есть 8 индикаторов работы выходов.

Спереди 8 светодиодов для показа состояния функций роутера

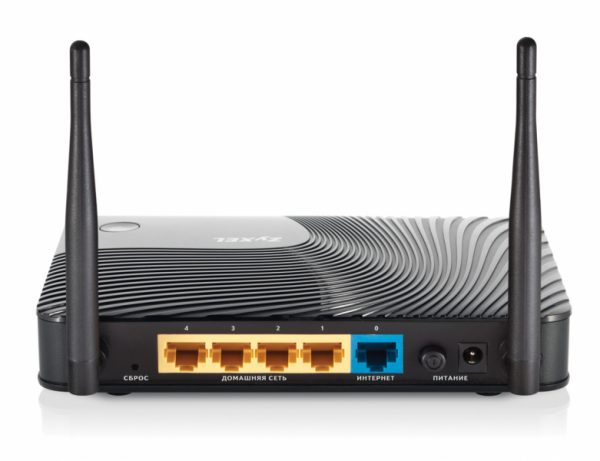

Задняя панель ничем не отличается от других роутеров из линейки Zyxel Keenetic: синий выход «Интернет», 4 жёлтых порта для домашней (локальной) сети, кнопка для сброса настроек пользователя, а также кнопка питания. По бокам две антенны — они несъёмные.

Жёлтые порты нужны для подключения устройств к локальной сети роутера

Модель больше не производят, так как две компании Zyxel и Keenetic работают теперь отдельно. Роутер можно приобрести либо с рук, либо в некоторых отдельных магазинах, где ещё такие модели не были распроданы. Примерная цена роутера — 1900 рублей, если он новый.

Таблица: о некоторых технических характеристиках модели Lite 2

Процессор	MIPS(R) 24KEc 580 МГц MediaTek MT7620N с сетевым аппаратным ускорителем
Память	DDR SDRAM 64 Мбайт
Антенны	2 внешние антенны Wi-Fi (3 дБи, несъёмные)
Стандарты беспроводной сети	IEEE 802.11 b/gIEEE 802.11n (авто 20/40 МГц, конфигурация 2×2, до 300 Мбит/с*)
Диапазон частот	2,4 ГГц
Организация до четырёх независимых беспроводных сетей на точке доступа Wi-Fi (Multiple SSID)	есть
Поддержка протоколов интернета
Родительский контроль SkyDNS	есть
Аппаратная поддержка IP-телевидения TVport	есть
Межсетевой экран SPI с защитой от DDoS-атак	есть

Описание

Zyxel Keenetic Lite II – это один из самых доступных и популярных маршрутизаторов со средними характеристиками. Ничем выдающимся не отличается, но для дома очень неплохая модель.

Интернет-центр работает со всеми провайдерами России и поддерживает их серверы, например, IPTV. Служит для объединения компьютерной техники в сеть и предоставляет доступ в Интернет сразу нескольким гаджетам. Можно без проблем играть в сетевые игры, передавать файлы между участниками домашней сети, подключать по Wi-Fi телефоны, планшеты, ноутбуки, телевизоры с функцией СМАРТ-ТВ.

Есть возможность организации гостевой беспроводной сети. Встроенный межсетевой экран защитит от сетевых атак. На маршрутизаторе предустановлено приложение Яндекс.DNS, которое блокирует опасные сайты. Для контроля активности детей в Интернете (родительский контроль) используется приложение «Интернет-фильтр SkyDNS».

Здесь доступно подключение сразу к нескольким провайдерам. Как это работает? Если на линии возникают неполадки, или забыли внести платеж, роутер автоматически подключится к другому доступному провайдеру.

Технические характеристики:

• Поддерживаемые типы подключения – IPoE, PPPoE, PPTP, L2TP, 802.1X;
• Протоколы Wi-Fi – 802.11 b/g, 802.11 n (с поддержкой MIMO 2*2, максимальная скорость 300 Мбит/с);
• Частота – 2,4 ГГц;
• Защита – WEP, WPA-PSK, WPA2-PSK, фильтрация по MAC и IP адресам;
• Возможность создания до 4 беспроводных сетей;
• Приоритизация трафика.

Другие особенности:

• 2 внешние (несъемные) антенны с усилением 3 дБи на каждую;
• Кнопка включения/выключения Wi-Fi;
• Кнопка с назначаемой функцией FN.

Обзор модели Keenetic модели Lite II

Настройка роутера zyxel keenetic 2

Изменения в новой модели «Зухель кинетик лайт», как его называют некоторые пользователи, коснулись не только внешнего вида, но и «начинки». Теперь устройство оснащено обновленным процессором MIPS(R) 24KEc 580 МГц MediaTek MT7620N, ставшим настоящим прорывом благодаря увеличившейся мощности. Отличает две модели Keenetic и заметно возросший объем оперативной памяти, ставший больше в два раза: DDR SD RAM 64 Mb. Точно так же увеличилась скорость приема и передачи со 150-ти Мбит/с в первом Lite до 300 Мбит/с в Lite II

Производитель уделил пристальное внимание безопасности: в Keenetic появился межсетевой экран, защищающий гаджеты, подключенные к сети через маршрутизатор, от агрессивных хакерских атак. Новый Lite II способен «потянуть» подключение 3-5 устройств, при этом он не «режет» скорость и не имеет перебоев в соединении. Все эти изменения в новой модели Keenetic благотворно отразились на общем функционале, Lite II редко перегревается и не нуждается в постоянных перезагрузках

Все эти изменения в новой модели Keenetic благотворно отразились на общем функционале, Lite II редко перегревается и не нуждается в постоянных перезагрузках.

Внешний вид Lite II

Продолжая описание Lite II, выделим несколько важных моментов, касающихся изменений в его внешнем виде

Привлекает внимание переход с белоснежного цвета, как у первой версии Keenetic, к черному, а также применение нового дизайна. Модель маршрутизатора Lite II стала меньше по габаритам, более компактной и изысканной, чему способствует ставшая ребристой верхняя часть корпуса. Keenetic снабдили дополнительной внешней «вай фай» антенной, установленной на задней панели

Здесь же расположены пять портов 100 Mbit: четыре LAN-разъема для домашней сети, один – WAN — для локальной. На верхней панели Lite II появилась кнопка, регулирующая соединение с сетями Wi-Fi, имеющая два основных режима:

Keenetic снабдили дополнительной внешней «вай фай» антенной, установленной на задней панели. Здесь же расположены пять портов 100 Mbit: четыре LAN-разъема для домашней сети, один – WAN — для локальной. На верхней панели Lite II появилась кнопка, регулирующая соединение с сетями Wi-Fi, имеющая два основных режима:

• Посредством быстрого нажатия запускается мгновенное соединение.
• При нажатии с задержкой включается или отключается домашняя сеть.

Подключение и подготовка к работе Keenetic

Подключение маршрутизатора Lite II и последующая подготовка к работе происходит довольно просто, для этого нужно:

1. При помощи адаптера, идущего в комплекте вместе с роутером Lite II, подключить его к электрической сети и нажать на кнопку «Питание».
2. К разъему, обозначенному как «Интернет», выделенному синим цветом, подсоединить кабель провайдера. На Keenetic загорится индикатор со значением «0».
3. Патч-корд, имеющийся в комплекте, подсоединить одним штекером к LFN-разъему Keenetic, лучше под №1, другим — к сетевой карте ПК, загорится индикатор «1».
4. Если все сделано правильно, на передней панели Lite II загорятся лампочка питания и индикатор, выглядящий как шарик с сеточкой.

В случае если не загорается индикатор «0» при подключении кабеля от провайдера, это означает, что провод, возможно, имеет повреждения. Если не светится индикатор с номером разъема, к которому подключается патч-корд, это признак неисправности сетевой карты компьютера, или при подключении что-то было сделано неправильно. А если все индикаторы горят, значит, подключение прошло успешно, роутер Keenetic находится в рабочем состоянии и теперь можно переходить к настройкам устройства.

Ручная настройка

После авторизации открывается главная страница маршрутизатора ZyXEL Keenetic Lite.

Настройку роутера вручную осуществляем следующим образом. С левой стороны сайта находится колонка меню, где происходит работа с основными параметрами. Рассмотрим настройку маршрутизатора на примере некоторых операторов.

1.     выбрать раздел «Интернет» и установить соединение через пункт «Подключение»;
2.     страница содержит способ выбора IP адреса, MAC-адрес. Сохраняем значения кнопкой «Применить»;
3.     выбираем пункт «Авторизация»;
4.     использование протокола PPPoE для получения доступа к сети. Указываем данные из договора;
5.     после заполнения имени пользователя и пароля (также из договора) нажимаем на кнопку «Применить».

После этого происходит соединение с интернетом, что можно определить по постоянному свечению индикатора на панели устройства.

Настройка Ростелеком подразумевает получение соединения PPPoe. Пароль и имя пользователя из договора с оператором при подключении по динамическому IP не вводим. В пункте «Подключение» необходимо выбрать способ автоматической настройки параметров IP. Далее необходимо вручную записать MAC-адрес роутера. В пункте «Протокол доступа в интернет» выбираем «Динамический IP» и нажимаем на команду «Применить».

Статический IP подразумевает выбор ручной записи в пункте «Подключение». После перехода по кнопке «Применить» в открытом окне вносим данные договора. Также обязательно заполнить имя пользователя и пароль. После чего нажать на «Применить».

Настройка подключения к сети у оператора Билайн происходит по принципу предыдущих провайдеров:

1.     Заходим в меню «Авторизация»;
2.     Выбираем L2TP в пункте «Протокол доступа в интернет» или «Протокол доступа в интернет»;
3.     Заполнить логин или пароль, указанный в договоре провайдера;
4.     Нажимаем «Применить».

Проброс портов необходим при использовании таких программ, как uTorrent. Это можно сделать при помощи службы UPnP, встроенной в саму программу. В настройках выбираем меню «Конфигурации» и переходим в пункт «Соединения». Нужно отметить галочками «Переадресация UPnP», «В исключении брандмауэра» и «Переадресация NAT-PMP». Теперь проброс портов работает исправно.

Настройка роутера

Открыв любой из установленных интернет-обозревателей (браузеров) введите в адресную строку следующий адрес, позволяющий получить доступ к программному обеспечению устройства – 192.168.1.1

Открываем браузер, вводим в адресной строке http://192.168.1.1

Вход в настройки роутера

После нам необходимо проделать ряд операций:

Введите ключ «admin» в оба поля авторизации и нажмите Ок;
В открывшемся окне приветствия выберите веб-конфигуратор;
В ответ на предложение рекомендуем сразу сменить пароль (это ключ доступа к самому устройству, а не Wi Fi или IPTV)

Сразу после этого роутер перезагрузится, и вы должны будете снова войти с тем же логином «admin» и новым паролем;
Теперь перед вами основной веб-интерфейс роутера Zyxel Keenetic iii, обратите внимание на меню (иконки) снизу. Для того чтобы настроить интернет Билайн, Ростелеком и любой другой нам потребуется одна и та же вторая слева вкладка в виде значка глобальной сети – Интернет;
Для настройки всех основных типов проводного подключения переходим во вкладку PPoE/VPN (верхнее меню).

Установка нового пароля для роутера

А теперь рассмотрим настройку каждого типа в отдельности.

Дом.ру и Ростелеком | PPPoE

Для PPoE: Этим стандартом пользуются такие провайдеры, как Дом.ру, Ростелеком.

• Жмём на кнопку под таблицей интерфейсов и добавляем соединение.
• В открывшейся таблице первым делом указываем интересующий нас тип – PPPoE;
• В полях ниже указываем данные для авторизации от провайдера (логин и пароль), указанные в договоре. Если в документах пароля нет – созвонитесь со службой поддержки клиентов, и вам его предоставят.
• Проверяем, что в первых двух селекторах (в начале страницы) выставлены галочки «Включить» и «Использовать»;
• Применяем настройки, проверяем наличие интернета.

Пример данной настройки роутера

VPN

Для PPTP: Достаточно популярный протокол, использующий VPN серверы.

• Добавляем новое соединение;
• Устанавливаем тип протокола;
• Если создавали ранее отдельный интерфейс, укажите в соответствующей строке, что Zyxel Keenetic Lite iii должен использовать его, а не стандартный «Broad Connection…»;
• Также как и в предыдущем случае вводим данные авторизации;
• Выставляем автоматическую настройку IP-параметров.
• Остальные поля вроде метода защиты и имён сервиса изменяем только по требованию провайдера (если указано в инструкциях);
• Сохраняем настройки, проверяем работоспособность подключения;

Билайн | L2TP

Для L2TP: Новый и перспективный тип, на котором работают сети Билайн. Настройка практически не отличается от PPTP.

• Жмём на создание нового соединения;
• Выбираем протокол типа L2TP;
• Оставляем стандартный интерфейс;
• Находим в договоре VPN-адрес, который затем указываем в соответствующем поле адреса сервера;
• Персональные авторизационные данные из договора;
• IP должен настраиваться автоматически;
• Выбираем метод защиты, исходя из данных в инструкциях от провайдера (либо созваниваемся со службой поддержки клиентов);
• Остальные поля не трогаем, применяем настройки;
• Проверяем доступность интернета от Билайн;

Пример: как добавить новое соединение

В случае если связь не появилась либо роутер уже ранее настраивался, из-за чего у вас не получилось установить соединение, можно сбросить установки Zyxel Keenetic Lite iii к заводским параметрам и попробовать снова. Самый простой способ сделать это – найти на задней панели надпись Reset, над которой располагается углублённая в корпус кнопка. Чтобы нажать на неё, возьмите ручку или что-то другое с тонким стержнем. Удерживайте в зажатом положении данную кнопку 10-15 секунд. Роутер перезагрузится и запустится снова с исходными параметрами.

Как попасть на локальную страницу с настройками роутера

Начальный адрес настроек — 192.168.1.1. Скопируйте и вставьте его в поле для адреса в любом браузере на своём ПК. Ещё один возможный адрес — my.keenetic.net. Используйте его, если первый не сработал. После перехода на страницу наберите в форме для входа admin и 1234 (это будет пароль).

Введите адрес в строке для навигации в браузере

Если это первый вход в настройки, появится предложение запустить мастер быстрой отладки. Если вы неуверенный пользователь ПК, запустите его. Вас проведут по основным настройкам, которые нужны для работы интернета на роутере. Мы же переходим к более продвинутой настройке через конфигуратор.

Выберите русский язык и щёлкните по «Веб-конфигуратор»

Как поставить другой пароль на «админку»

Защитите свой роутер, его настройки и всю локальную сеть, поставив другой пароль на веб-панель с настройками. Если будут оставаться стандартные данные для входа, посторонний сможет зайти и поменять их.

Смена происходит в последнем разделе «Система» в блоке «Пользователи». Жмём на настройку прав доступа и набираем новую фразу-ключ в поле «Установить пароль». Имя admin не изменяется.

Установите пароль на «админку» в диалоговом окне

Ставим протокол вашего провайдера

Находим соглашение с провайдером или памятку по настройке и внимательно изучаем документ: обращаем внимание на протокол сети, который использует компания. От него будет зависеть дальнейшая настройка

Договор не убираем далеко — там есть параметры, которые вы будете вводить во время настройки.

Если договора нет поблизости, звоним провайдеру (на горячую линию) и просим помочь с настройкой — вам продиктуют все данные.

L2TP или PPTP

Эти два протокола используются реже всего, например, у Билайна это L2TP. Что вводить при настройке этих стандартов:

1. Заходим в раздел внизу, обозначенный глобусом. Блок называется «Интернет». Переходим на третью вкладку — переходим к добавлению нового соединения.
2. В окошке поверх настроек ставим сразу две птички вверху. Указываем протокол L2TP или PPTP — то, что нужно вашему провайдеру.
3. Заполняем три поля с именем юзера, паролем от сети оператора и сервером VPN — перепишите все данные из соглашения. Примените все изменения.

   Укажите L2TP или PPTP в типе подключения

PPPoE-стандарт

Написано, что провайдер использует PPPoE? Тогда следуйте этой инструкции:

1. В блоке PPPoE нажимаем на «Добавить». Ставим так же две птички, как и предыдущем случае. В протоколе указываем, конечно же, PPPoE.
2. Пишем имя юзера и код безопасности из соглашения.
3. Применяем изменения.

   Пишем логин и пароль для входа в сеть провайдера

Статический либо динамический IP

Эти стандарты более лёгкие в настройке:

1. В блоке «Интернет» (вкладка с глобусом) переходим уже на второй раздел IPoE. Так же жмём на серую кнопку «Добавить».
2. Ставим галочку под синим разъёмом для пункта «Использовать этот выход». Сразу включаем соединение и разрешаем его использовать для выхода в «инет».
3. В настройках IP ставим ручное определение, если у вас «Статический адрес». Если динамический, указываем «Авто».
4. В случае статического IP переписываем все комбинации из соглашения с оператором. Жмём на «Применить».

   Укажите «Ручная», если у вас «Статический IP»

Первое включение роутера

Настройка роутера ZYXEL KEENETIC LITE 2 для чайников начинается с того, что пользователь должен соединить все провода и сам аппарат в правильной последовательности. Для этого пользователь должен сперва подключить блок питания к электросети. Далее необходимо соединить интернет-кабель с роутером. После чего пользователь должен соединить вторым кабелем, имеющимся в комплекте, с компьютером.

Если все сделано правильно, то на корпусе должен загореться сигнал в виде круглого значка с частично перечеркнутой окружностью. Он означает начало питания аппарата от электросети.

Этот сигнал означает, что пользователь может приступить к началу настройки роутера.

Подключение аппаратной части

В интернете существует множество видео «как настроить роутер ZYXEL KEENETIC LITE 2». Но можно все сделать самостоятельно и без посторонней помощи. Подключение сетевого комплекта происходит в несколько этапов:

1. проверка работы сетевой карты на компьютере;
2. подключение роутера к интернет-кабелю и компьютеру;
3. настройка локальной сети и интернет-соединения.

Проверка работоспособности сетевой карты при подключении роутера происходит следующим образом:

• заходим в «пуск» и выбираем вкладку «панель управления»;
• выбираем ярлык «центр управления сетями и общим доступом» или вкладку «сеть и интернет» и «центр управления сетями и общим доступом»;

открыть опцию «изменение параметров адаптера»;

• нажать на ярлык «подключение по локальной сети» правой кнопкой мыши;
• если соединение не подключено, то подключить;
• в свойствах подключения выделить строку «Протокол…» и нажать на опцию «свойства»;

• в появившемся окне поставить флажки автоматической настройки ipи dns-адресов;
• последнюю операцию повторить с «Протокол…4».

Если пользователь все сделал правильно, то в правом нижнем углу рабочего стола на панели появится значок монитора с желтым треугольником и восклицательным знаком. Это означает, что компьютер и роутер подключены к сети и можно приступать в следующему этапу настройки роутера для создания интернет-соединения.
